人教版（2019）高中物理必修三专题10 闭合电路欧姆定律的应用

这是一份人教版（2019）高中物理必修三专题10 闭合电路欧姆定律的应用，文件包含专题10闭合电路欧姆定律的应用解析版docx、专题10闭合电路欧姆定律的应用原卷版docx等2份试卷配套教学资源，其中试卷共20页， 欢迎下载使用。

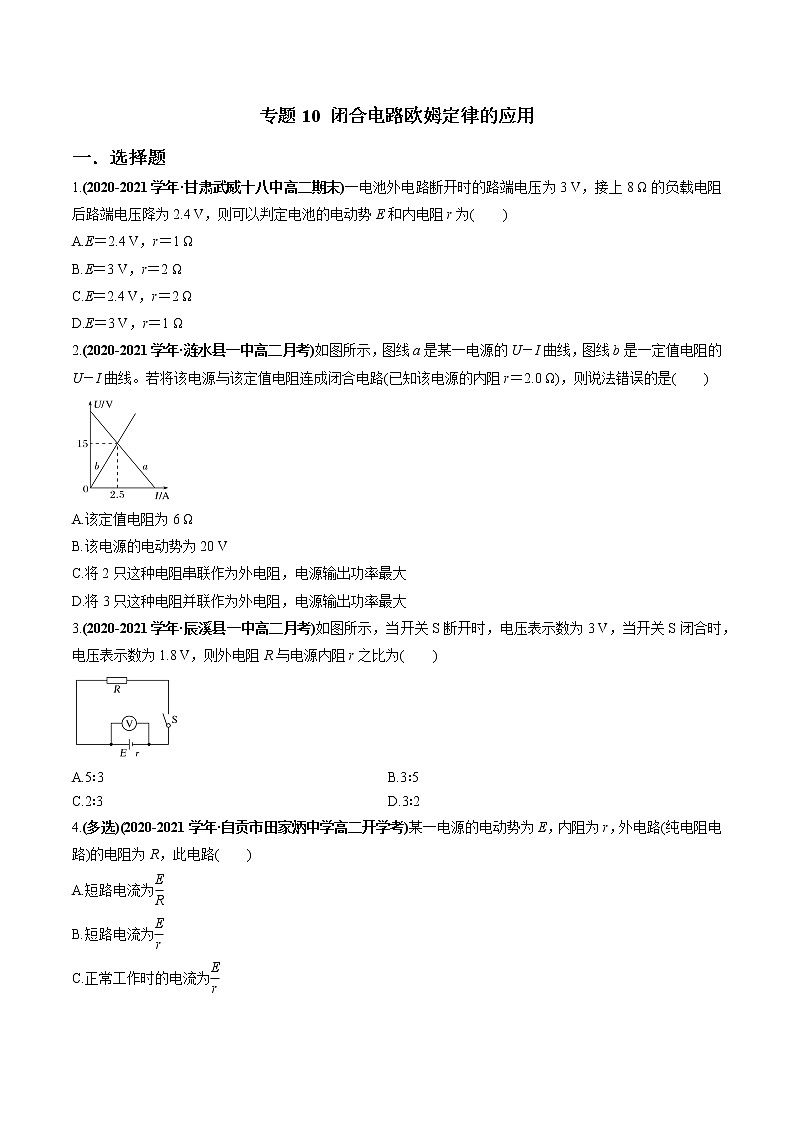

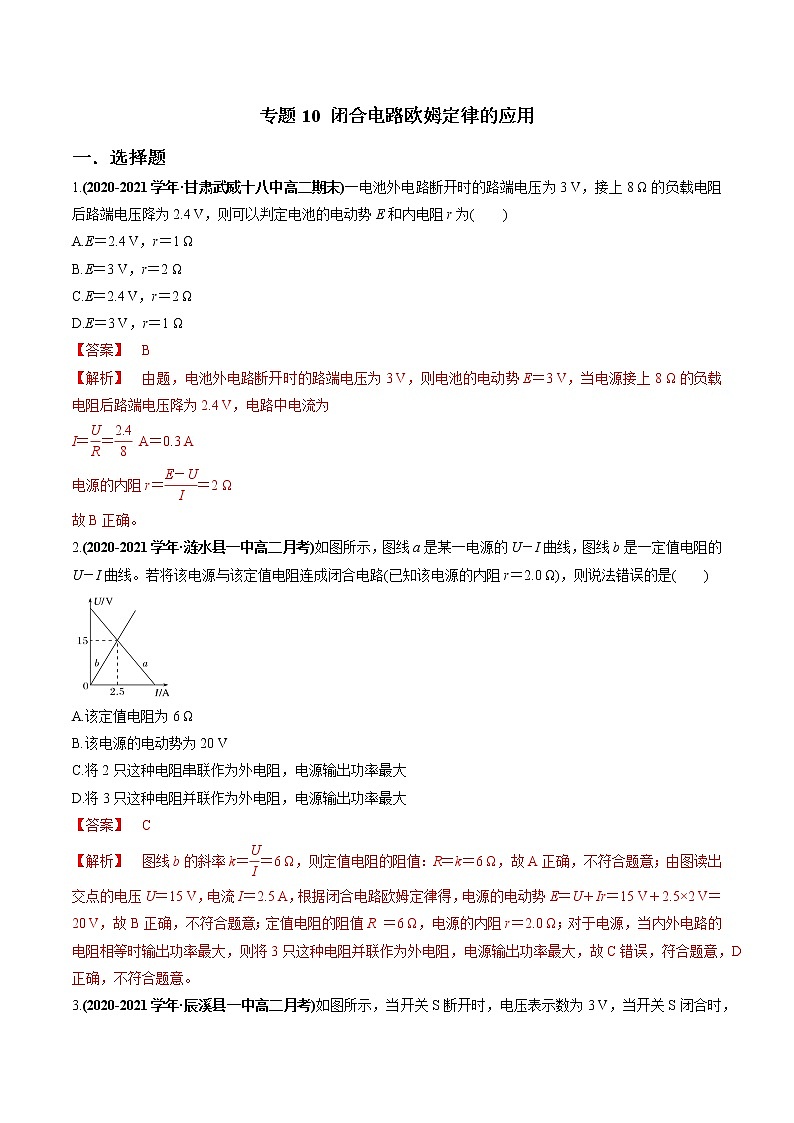

专题10 闭合电路欧姆定律的应用一．选择题1.(2020-2021学年·甘肃武威十八中高二期末)一电池外电路断开时的路端电压为3 V，接上8 Ω的负载电阻后路端电压降为2.4 V，则可以判定电池的电动势E和内电阻r为(　　)A.E＝2.4 V，r＝1 ΩB.E＝3 V，r＝2 ΩC.E＝2.4 V，r＝2 ΩD.E＝3 V，r＝1 Ω2.(2020-2021学年·涟水县一中高二月考)如图所示，图线a是某一电源的U－I曲线，图线b是一定值电阻的U－I曲线。若将该电源与该定值电阻连成闭合电路(已知该电源的内阻r＝2.0 Ω)，则说法错误的是(　　)A.该定值电阻为6 ΩB.该电源的电动势为20 VC.将2只这种电阻串联作为外电阻，电源输出功率最大D.将3只这种电阻并联作为外电阻，电源输出功率最大3.(2020-2021学年·辰溪县一中高二月考)如图所示，当开关S断开时，电压表示数为3 V，当开关S闭合时，电压表示数为1.8 V，则外电阻R与电源内阻r之比为(　　)A.5∶3   B.3∶5C.2∶3   D.3∶24.(多选)(2020-2021学年·自贡市田家炳中学高二开学考)某一电源的电动势为E，内阻为r，外电路(纯电阻电路)的电阻为R，此电路(　　)A.短路电流为B.短路电流为C.正常工作时的电流为D.正常工作时的电流为5.(2020-2021学年·天水市一中高二期末)如图所示是某电源的路端电压与电流的关系图像，下面结论正确的是(　　)A.电源的电动势为6.0 VB.电源的内阻为12 ΩC.电源的短路电流为0.5 AD.外电路接入了一个阻值是18 Ω的电动机，电路中的电流一定为0.3 A6.(多选)(2020-2021学年·张家口市期末)如图所示的电路中，电源的电动势为3.2 V，电阻R的阻值为30 Ω，小灯泡L的额定电压为3 V，额定功率为4.5 W。当开关S接位置1时，电压表的读数为3 V，假如小灯泡电阻阻值不变，下列说法正确的是(　　)A.电源的内阻为4 ΩB.小灯泡的电阻为2 ΩC.当开关S接到位置2时，小灯泡很暗D.当开关S接到位置2时，小灯泡两端的电压为3 V7.(2020-2021学年·湖南吉首一中高二月考)催化燃烧式气体传感器可以检测一氧化碳气体，当一氧化碳气体达到一定的浓度，传感器中的检测片燃烧，使检测片温度上升、检测片的电阻增加，如图所示电路中，R为催化燃烧式气体传感器的检测片。当环境一氧化碳气体达到一定浓度，会发现(　　)A.电压表、电流表示数均减小B.电压表、电流表示数均增大C.电压表示数减小，电流表示数增大D.电压表示数增大，电流表示数减小8.(2020-2021学年·北京牛栏山一中高二期中)某实验小组将灯泡的灯丝P与小灯泡A和B连接在电路中，连接方式如图所示。闭合开关后两小灯泡均正常发光，用酒精灯给灯丝加热，加热时间较短。则下列关于实验现象及其推论原因正确的是(　　)A.发现小灯泡A变暗、B变亮，原因是灯丝P的电阻变大了B.发现小灯泡A变亮、B变暗，原因是灯丝P的电阻变小了C.发现小灯泡A和B都变亮，原因是灯丝P电阻变大了D.发现小灯泡A和B都变暗，原因是灯丝P的电阻变小了9.(多选)(2020-2021学年·四川成都外国语高二开学考)如图所示，一直流电动机与阻值R＝9 Ω的电阻串联在电源上，电源电动势E＝30 V，内阻r＝1 Ω，用理想电压表测出电动机两端电压U＝10 V，已知电动机线圈电阻RM＝1 Ω，则下列说法中正确的是(　　)A.通过电动机的电流为10 AB.电动机的输入功率为20 WC.电动机的发热功率为1 WD.电源的输出功率为56 W10. (2020-2021学年·北京十二中高二月考)如图所示电路，电源电动势为 E，内阻为 r。当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作。已知指示灯L的电阻为 R0，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是 (　　)A.电动机的额定电压为IRB.电动机的输出功率为IE－I2RC.电源的输出功率为IED.整个电路的热功率为 I2(R0＋R＋r)11.(多选)(2020-2021学年·山东新泰市一中高一期中)如图所示电路中，平行板电容器极板水平放置，板间有一质量为m的带电油滴悬浮在两板间静止不动。要使油滴向上运动，可采用的方法是(　　)A.只把电阻R1阻值调大B.只把电阻R2阻值调大C.只把电阻R3阻值调大D.只把电阻R4阻值调大 12.(2020-2021学年·浙江温州中学高一期中)在如图所示的电路中，电源的电动势为E，内电阻为r，L1、L2是两个小灯泡。闭合S后，两灯均能发光。当滑动变阻器的滑片向左滑动时，会出现(　　)A.L1变暗，L2变暗   B.L1变亮，L2变暗C.L1变亮，L2变亮   D.L1变暗，L2变亮13.(2020-2021学年·山西大学附中高二期末)电源电动势为3 V、内阻为2 Ω，灯的电阻为1 Ω，滑动变阻器变化范围为0～5 Ω，如图所示连接，在滑动变阻器滑片从左向右滑动的过程中，下列描述正确的是(　　)A.灯的亮度逐渐先变暗后变亮B.电源的输出功率逐渐减小C.滑动变阻器的功率先变大后变小D.电源的效率逐渐减小14.(2020-2021学年·盘锦市二中高二期末)如图所示的电路中，当变阻器R3的滑片向上移动时(　　)A.电压表示数变小，电流表示数变大B.电压表示数变大，电流表示数变小C.电压表示数变大，电流表示数变大D.电压表示数变小，电流表示数变小15.(2020-2021学年·北京十二中高二月考)如图所示电路，电源内阻不可忽略。开关S闭合后，在滑动变阻器 R0的滑片 P 向上缓慢滑动的过程中 (　　)A.小灯泡L变亮   B.电压表的示数增大C.电流表的示数减小   D.电容器C的电荷量减小16.(2020-2021学年·陕西榆林中学高二期中)如图所示，闭合开关S，电路稳定后，水平放置的平行金属板间的带电质点P处于静止状态。若将滑动变阻器R2的滑片向b端移动，则(　　)A.电压表读数减小   B.电流表读数增大C.质点P将向下运动   D.R1消耗的功率减小17.(2020-2021学年·湖州菱湖中学高一期中)如图所示，一直流电动机与阻值R＝9 Ω的电阻串联在电源上，电源的电动势E＝30 V，内阻r＝1 Ω，闭合开关，用理想电压表测出电动机两端电压U＝10 V，已知电动机线圈的电阻RM＝1 Ω，则下列说法中正确的是(　　)A.通过电动机的电流为10 AB.电动机的输入功率为2 WC.电源的输出功率为4 WD.电动机的输出功率为16 W18.(2020-2021学年·浙江大学附中高一开学考)在如图所示电路中，电源内阻不可忽略。开关S闭合后，在滑动变阻器R2的滑动端由a向b缓慢滑动的过程中(　　)A.电压表的示数增大，电流表的示数减小B.电容器C所带电荷量减小C.R1的电功率增大D.电源的输出功率一定增大19.(多选)(2020-2021学年·山东东营一中高一期末)某同学按如图所示的电路进行实验，电压表内阻看做无限大。实验过程中，由于电路发生故障，发现两电压表示数相同，若这种情况的发生是由某一用电器引起的，则可能的故障原因是(　　)A.R2断开   B.R3短路C.R2短路   D.R1短路20.(多选)(2020-2021学年·攀枝花市十五中高二期中)在如图所示电路中，电源电动势为E，内阻为r，R1、R2为定值电阻，现使R3阻值增大，则(　　)A.V表读数变大   B.A表读数变大C.R1上的电压升高   D.流过R2的电流增大21.(多选)(2020-2021学年·四川白塔中学高二月考)电源的电动势和内电阻都保持一定，在外电路的电阻逐渐变小的过程中，下面说法正确的是(　　)A.路端电压一定逐渐变小B.电源的输出功率一定逐渐减小C.电源内部消耗的电功率一定逐渐变大D.电路的电流一定变大二．非选择题22.(2020-2021学年·湖南长沙雅礼中学高二期末)如图所示的电路中，电源电动势为10 V，R1＝4 Ω，R2＝6 Ω，电容C＝30 μF，电源内阻忽略不计。求：(1)闭合开关S，稳定后通过电阻R1的电流；(2)将开关S断开，再次稳定后，求通过R1的总电荷量。   23.(2020-2021学年·浙江湖州中学高一期中)如图甲所示的电路中，R1、R2均为定值电阻，且R1＝100 Ω，R2阻值未知，R3为滑动变阻器。当其滑片P从左端滑至右端时，测得电源的路端电压随电源中流过的电流变化图线如图乙所示，其中A、B两点是滑片P在变阻器的两个不同端点得到的。计算：(1)定值电阻R2的阻值；(2)滑动变阻器的最大阻值；(3)电源的电动势和内阻。
