高考物理一轮复习专题73带电粒子在磁场中运动二直线磁场边界练习含解析

这是一份高考物理一轮复习专题73带电粒子在磁场中运动二直线磁场边界练习含解析，共7页。

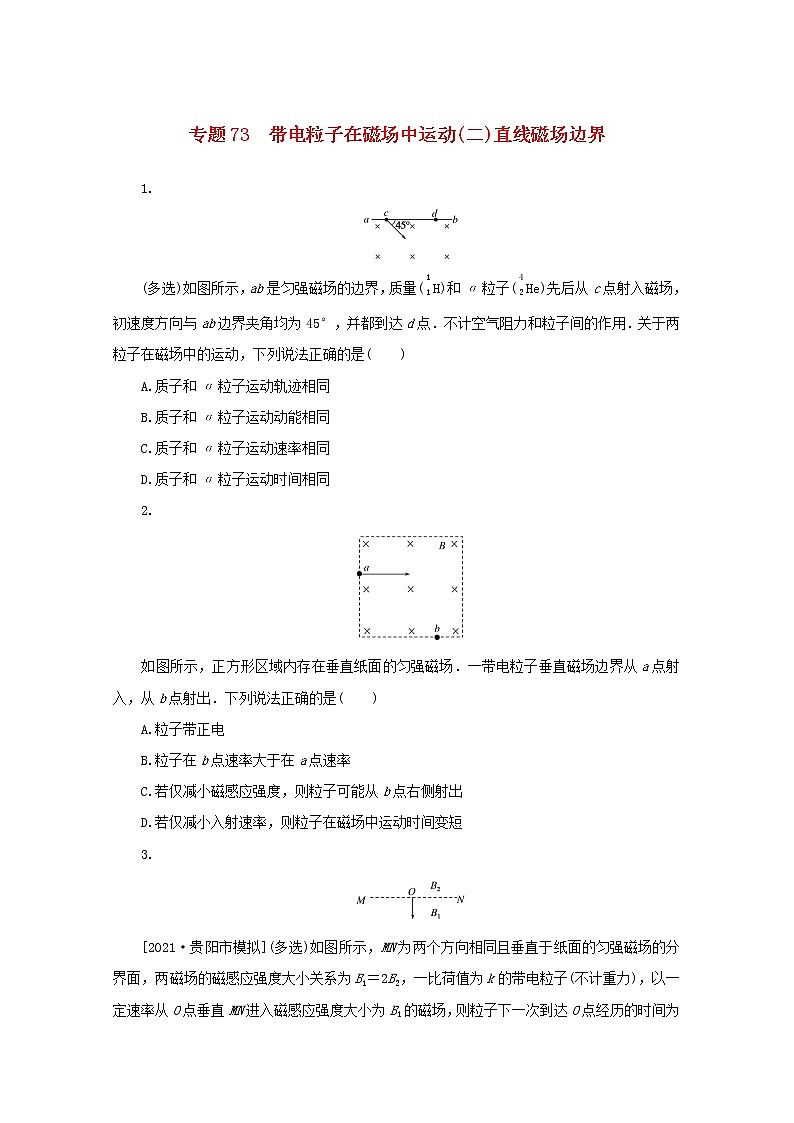

(多选)如图所示，ab是匀强磁场的边界，质量( eq \\al(\s\up1(1),\s\d1(1)) H)和α粒子(eq \\al(\s\up1(4),\s\d1(2))He)先后从c点射入磁场，初速度方向与ab边界夹角均为45°，并都到达d点．不计空气阻力和粒子间的作用．关于两粒子在磁场中的运动，下列说法正确的是( )
A.质子和α粒子运动轨迹相同
B.质子和α粒子运动动能相同
C.质子和α粒子运动速率相同
D.质子和α粒子运动时间相同
2.
如图所示，正方形区域内存在垂直纸面的匀强磁场．一带电粒子垂直磁场边界从a点射入，从b点射出．下列说法正确的是( )
A.粒子带正电
B.粒子在b点速率大于在a点速率
C.若仅减小磁感应强度，则粒子可能从b点右侧射出
D.若仅减小入射速率，则粒子在磁场中运动时间变短
3.
[2021·贵阳市模拟](多选)如图所示，MN为两个方向相同且垂直于纸面的匀强磁场的分界面，两磁场的磁感应强度大小关系为B1＝2B2，一比荷值为k的带电粒子(不计重力)，以一定速率从O点垂直MN进入磁感应强度大小为B1的磁场，则粒子下一次到达O点经历的时间为( )
A.eq \f(3π,kB1) B．eq \f(4π,kB1) C．eq \f(2π,kB2) D．eq \f(3π,2kB2)

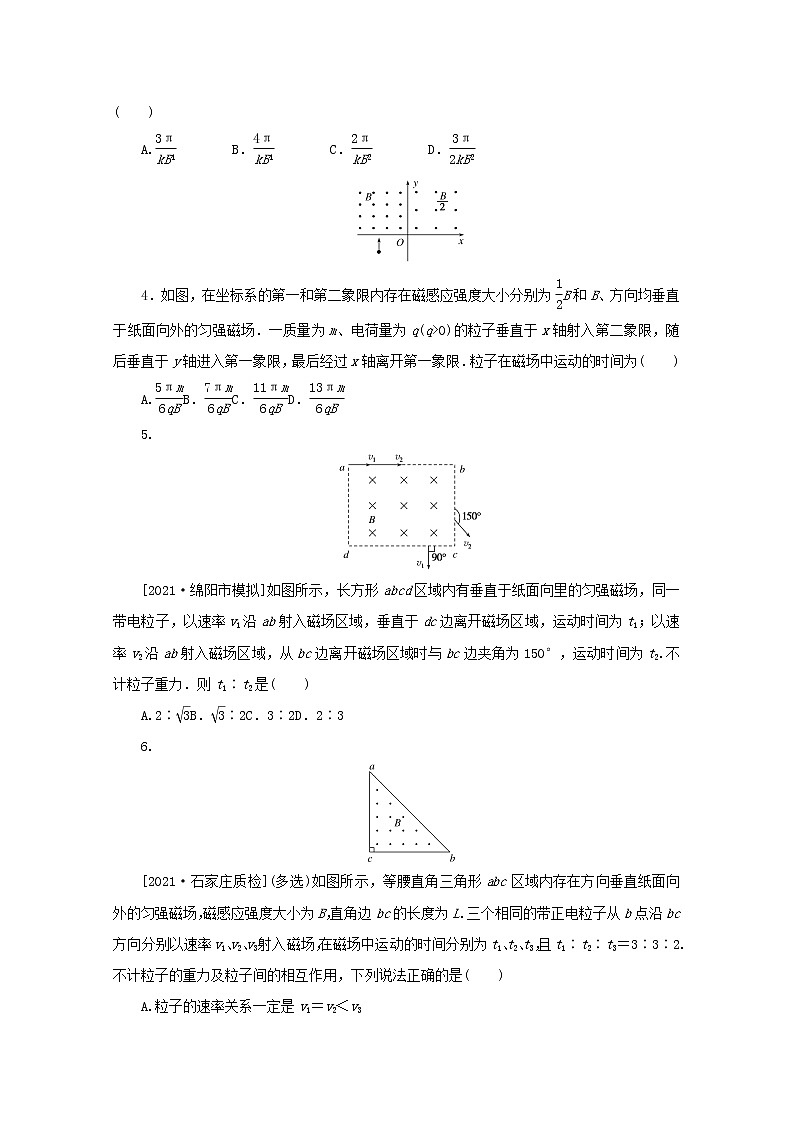

4．如图，在坐标系的第一和第二象限内存在磁感应强度大小分别为eq \f(1,2)B和B、方向均垂直于纸面向外的匀强磁场．一质量为m、电荷量为q(q>0)的粒子垂直于x轴射入第二象限，随后垂直于y轴进入第一象限，最后经过x轴离开第一象限．粒子在磁场中运动的时间为( )
A.eq \f(5πm,6qB)B．eq \f(7πm,6qB)C．eq \f(11πm,6qB)D．eq \f(13πm,6qB)
5.
[2021·绵阳市模拟]如图所示，长方形abcd区域内有垂直于纸面向里的匀强磁场，同一带电粒子，以速率v1沿ab射入磁场区域，垂直于dc边离开磁场区域，运动时间为t1；以速率v2沿ab射入磁场区域，从bc边离开磁场区域时与bc边夹角为150°，运动时间为t2.不计粒子重力．则t1∶t2是( )
A.2∶eq \r(3)B．eq \r(3)∶2C．3∶2D．2∶3
6.
[2021·石家庄质检](多选)如图所示，等腰直角三角形abc区域内存在方向垂直纸面向外的匀强磁场，磁感应强度大小为B，直角边bc的长度为L.三个相同的带正电粒子从b点沿bc方向分别以速率v1、v2、v3射入磁场，在磁场中运动的时间分别为t1、t2、t3，且t1∶t2∶t3＝3∶3∶2.不计粒子的重力及粒子间的相互作用，下列说法正确的是( )
A.粒子的速率关系一定是v1＝v2＜v3
B.粒子的速率可能是v2＜v1＜v3
C.粒子的比荷eq \f(q,m)＝eq \f(π,Bt2)
D.粒子的比荷eq \f(q,m)＝eq \f(\r(3)v3,2BL)
7.

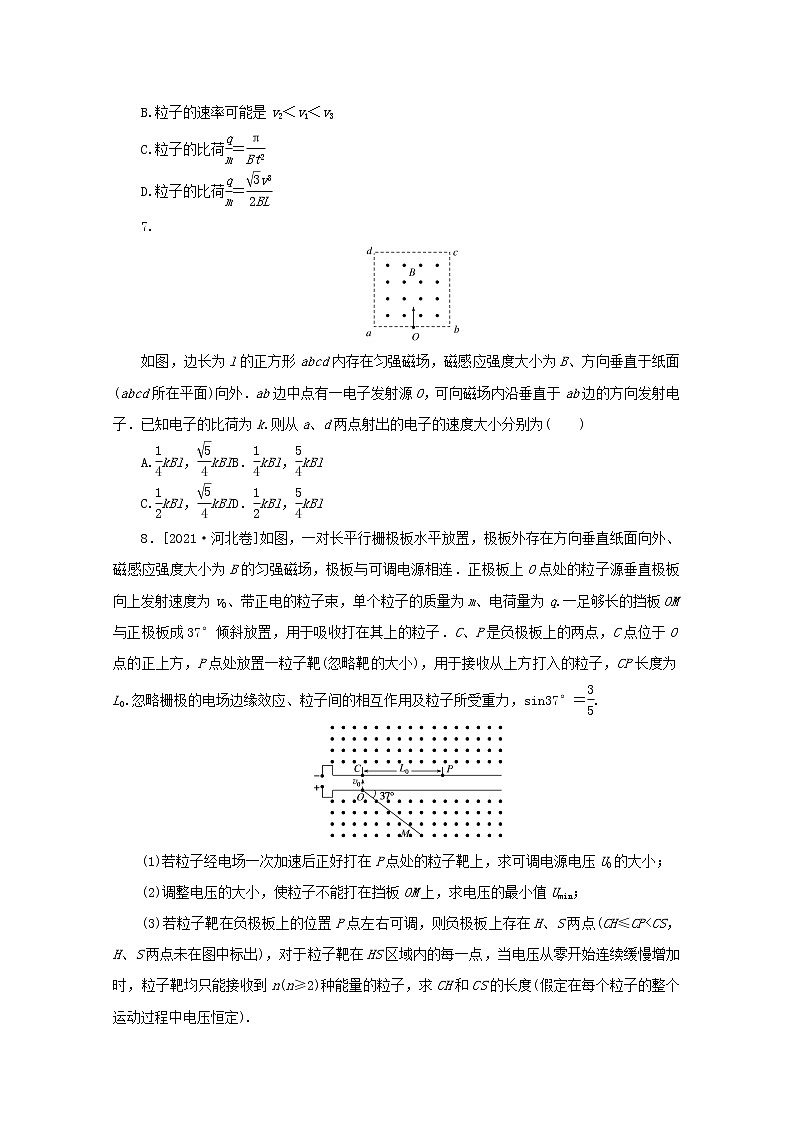

如图，边长为l的正方形abcd内存在匀强磁场，磁感应强度大小为B、方向垂直于纸面(abcd所在平面)向外．ab边中点有一电子发射源O，可向磁场内沿垂直于ab边的方向发射电子．已知电子的比荷为k.则从a、d两点射出的电子的速度大小分别为( )
A.eq \f(1,4)kBl，eq \f(\r(5),4)kBlB．eq \f(1,4)kBl，eq \f(5,4)kBl
C.eq \f(1,2)kBl，eq \f(\r(5),4)kBlD．eq \f(1,2)kBl，eq \f(5,4)kBl
8．[2021·河北卷]如图，一对长平行栅极板水平放置，极板外存在方向垂直纸面向外、磁感应强度大小为B的匀强磁场，极板与可调电源相连．正极板上O点处的粒子源垂直极板向上发射速度为v0、带正电的粒子束，单个粒子的质量为m、电荷量为q.一足够长的挡板OM与正极板成37°倾斜放置，用于吸收打在其上的粒子．C、P是负极板上的两点，C点位于O点的正上方，P点处放置一粒子靶(忽略靶的大小)，用于接收从上方打入的粒子，CP长度为L0.忽略栅极的电场边缘效应、粒子间的相互作用及粒子所受重力，sin37°＝eq \f(3,5).
(1)若粒子经电场一次加速后正好打在P点处的粒子靶上，求可调电源电压U0的大小；
(2)调整电压的大小，使粒子不能打在挡板OM上，求电压的最小值Umin；
(3)若粒子靶在负极板上的位置P点左右可调，则负极板上存在H、S两点(CH≤CP
