实验07 探究凸透镜成像的规律练习题

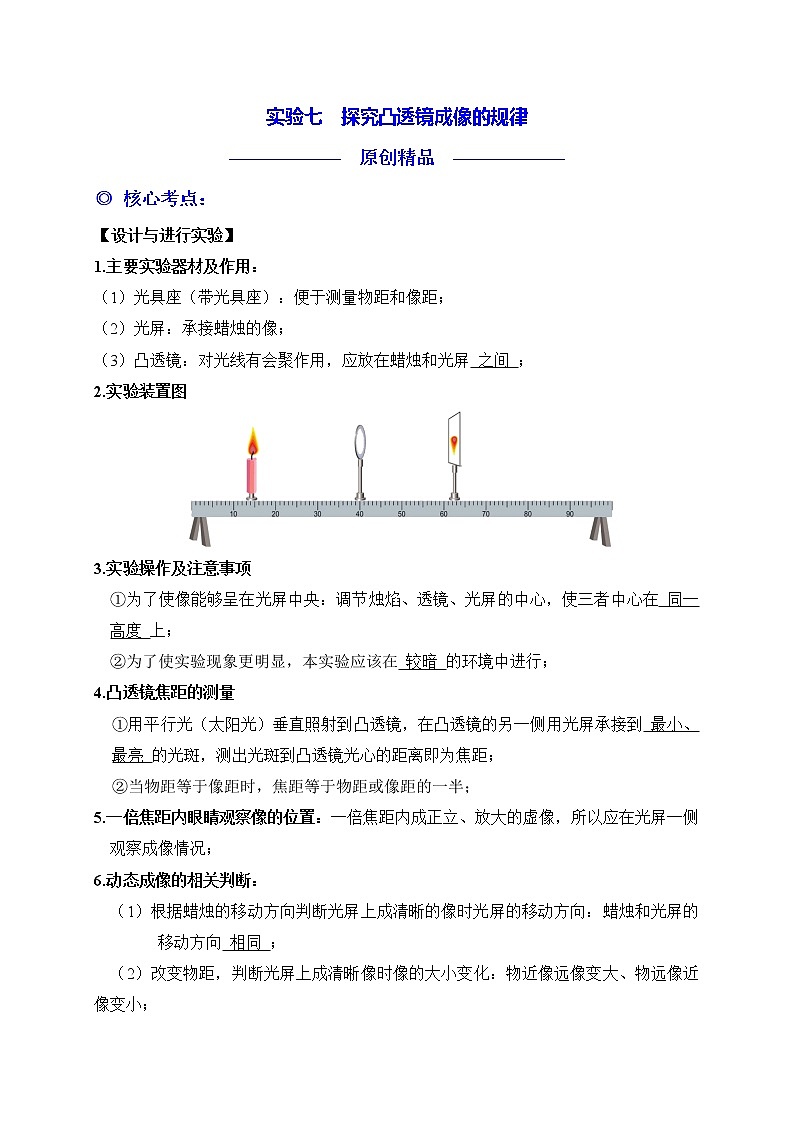

实验七  探究凸透镜成像的规律

——————  原创精品  ——————

◎ 核心考点：

【设计与进行实验】

1.主要实验器材及作用：

（1）光具座（带光具座）：便于测量物距和像距；

（2）光屏：承接蜡烛的像；

（3）凸透镜：对光线有会聚作用，应放在蜡烛和光屏 之间 ；

2.实验装置图

3.实验操作及注意事项

①为了使像能够呈在光屏中央：调节烛焰、透镜、光屏的中心，使三者中心在 同一高度 上；

②为了使实验现象更明显，本实验应该在 较暗 的环境中进行；

4.凸透镜焦距的测量

①用平行光（太阳光）垂直照射到凸透镜，在凸透镜的另一侧用光屏承接到 最小、最亮 的光斑，测出光斑到凸透镜光心的距离即为焦距；

②当物距等于像距时，焦距等于物距或像距的一半；

5.一倍焦距内眼睛观察像的位置：一倍焦距内成正立、放大的虚像，所以应在光屏一侧观察成像情况；

6.动态成像的相关判断：

（1）根据蜡烛的移动方向判断光屏上成清晰的像时光屏的移动方向：蜡烛和光屏的移动方向 相同 ；

（2）改变物距，判断光屏上成清晰像时像的大小变化：物近像远像变大、物远像近像变小；

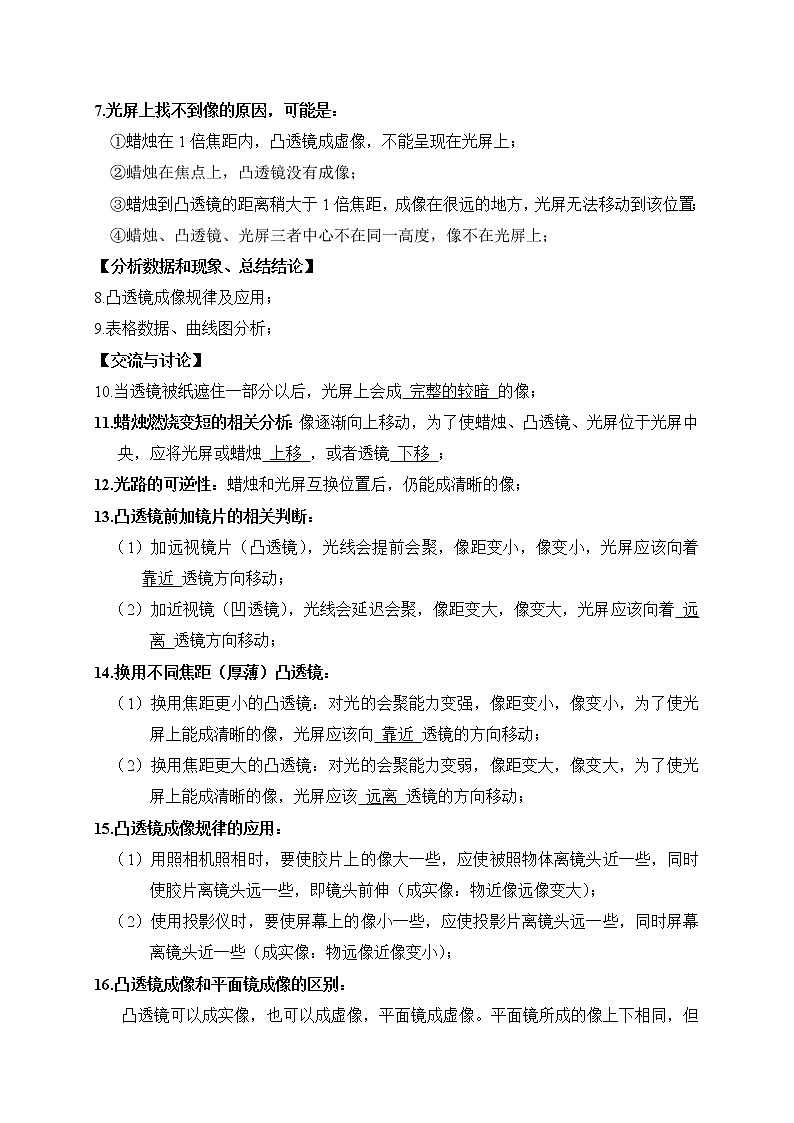

7.光屏上找不到像的原因，可能是：

①蜡烛在1倍焦距内，凸透镜成虚像，不能呈现在光屏上；

②蜡烛在焦点上，凸透镜没有成像；

③蜡烛到凸透镜的距离稍大于1倍焦距，成像在很远的地方，光屏无法移动到该位置；

④蜡烛、凸透镜、光屏三者中心不在同一高度，像不在光屏上；

【分析数据和现象、总结结论】

8.凸透镜成像规律及应用；

9.表格数据、曲线图分析；

【交流与讨论】

10.当透镜被纸遮住一部分以后，光屏上会成 完整的较暗 的像；

11.蜡烛燃烧变短的相关分析：像逐渐向上移动，为了使蜡烛、凸透镜、光屏位于光屏中央，应将光屏或蜡烛 上移 ，或者透镜 下移 ；

12.光路的可逆性：蜡烛和光屏互换位置后，仍能成清晰的像；

13.凸透镜前加镜片的相关判断：

（1）加远视镜片（凸透镜），光线会提前会聚，像距变小，像变小，光屏应该向着 靠近 透镜方向移动；

（2）加近视镜（凹透镜），光线会延迟会聚，像距变大，像变大，光屏应该向着 远离 透镜方向移动；

14.换用不同焦距（厚薄）凸透镜：

  （1）换用焦距更小的凸透镜：对光的会聚能力变强，像距变小，像变小，为了使光屏上能成清晰的像，光屏应该向 靠近 透镜的方向移动；

（2）换用焦距更大的凸透镜：对光的会聚能力变弱，像距变大，像变大，为了使光屏上能成清晰的像，光屏应该 远离 透镜的方向移动；

15.凸透镜成像规律的应用：

（1）用照相机照相时，要使胶片上的像大一些，应使被照物体离镜头近一些，同时使胶片离镜头远一些，即镜头前伸（成实像：物近像远像变大）；

（2）使用投影仪时，要使屏幕上的像小一些，应使投影片离镜头远一些，同时屏幕离镜头近一些（成实像：物远像近像变小）；

16.凸透镜成像和平面镜成像的区别：

凸透镜可以成实像，也可以成虚像，平面镜成虚像。平面镜所成的像上下相同，但左右相反（轴对称）；透镜成倒立的实像时，上下、左右都相反（中心对称）；

实验结论：

①当当，，成倒立、缩小、实像；

②当，，成倒立、等大、实像；

③当，，成倒立、放大、实像。

④当时不成像；

⑤当时，成正立、放大的虚像；

◎ 针对训练

某实验小组进行“探究凸透镜成像规律”的实验：

甲                          乙

                  丙                         丁

（1）由图甲可知，该凸透镜的焦距是　  　cm；

（2）实验时凸透镜与光屏的高度已调好，但烛焰在光屏上像的位置偏高，说明此时烛焰处于透镜主光轴的　 　方（上/下）；要调整凸透镜、光屏和烛焰的高度，使它们的中心在同一高度，目的是                          ，调整后，光屏上恰好得到倒立等大的像，此时光屏和蜡烛之间的距离是　 　cm；

（3）如图乙所示，此时人眼应该在          （选填“A”或“B”或“C”）处才能观察到蜡烛的像；

（4）接着该小组同学调节光屏如图丙所示，发现光屏上得到一个倒立、      （选填“放大”或“缩小”或“等大”）的清晰实像，生活中的      （选填“照相机”或“投影仪”或“测焦距”）就可以利用这样的成像原理；

（5）保持图丙中凸透镜位置不变，当向左移动蜡烛时，应该向        （选填“左”或“右”）移动光屏，才能再次得到清晰的像；

（6）实验中，燃烧的蜡烛在不断变短，光屏上的像会     （选填“向上”或“向下”）移动，为了使烛焰的像能成在光屏中央，在不更换实验器材的情况下，请写出一种可行的办法：                              ；

（7）如图丙，将蜡烛和光屏位置互换以后，光屏上     （选填“能”或“不能”）成清晰的像；

（8）光屏上得到发光体清晰的像时，小明不小心用手指尖触摸到凸透镜，此时光屏上（    ）

A.会有指尖的像       B.会出现指尖的影子       C.发光体的像暗了一些

（9）撤去蜡烛，调节光屏，发现在光屏上出现了窗外远处彩灯的像，则此时光屏与凸透镜的距离在以下哪个范围（      ）

A.一倍焦以内  B.一倍到二倍焦距之间  C.二倍焦距以外

（10）透镜位置不变，若将印有字母“F”的纸片放在离凸透镜12cm的地方，我们能看到的清晰的像是图丁中      （请填序号）

（11）如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上原来清晰的像变模糊了，将光屏远离透镜适当距离后光屏上再次呈现清晰的像，则该眼镜是　  　眼镜（近视/远视）；

答案：

（1）10；

（2）下；使像成在光屏的中央；40；

（3）B;

（4）放大；投影仪；

（5）左；

（6）上；将凸透镜位置下调；

（7）能；

（8）C；

（9）B；

（10）B；

（11）近视。
