（7）透镜——2022届中考物理一轮复习理重点、攻难点专项特训

（7）透镜

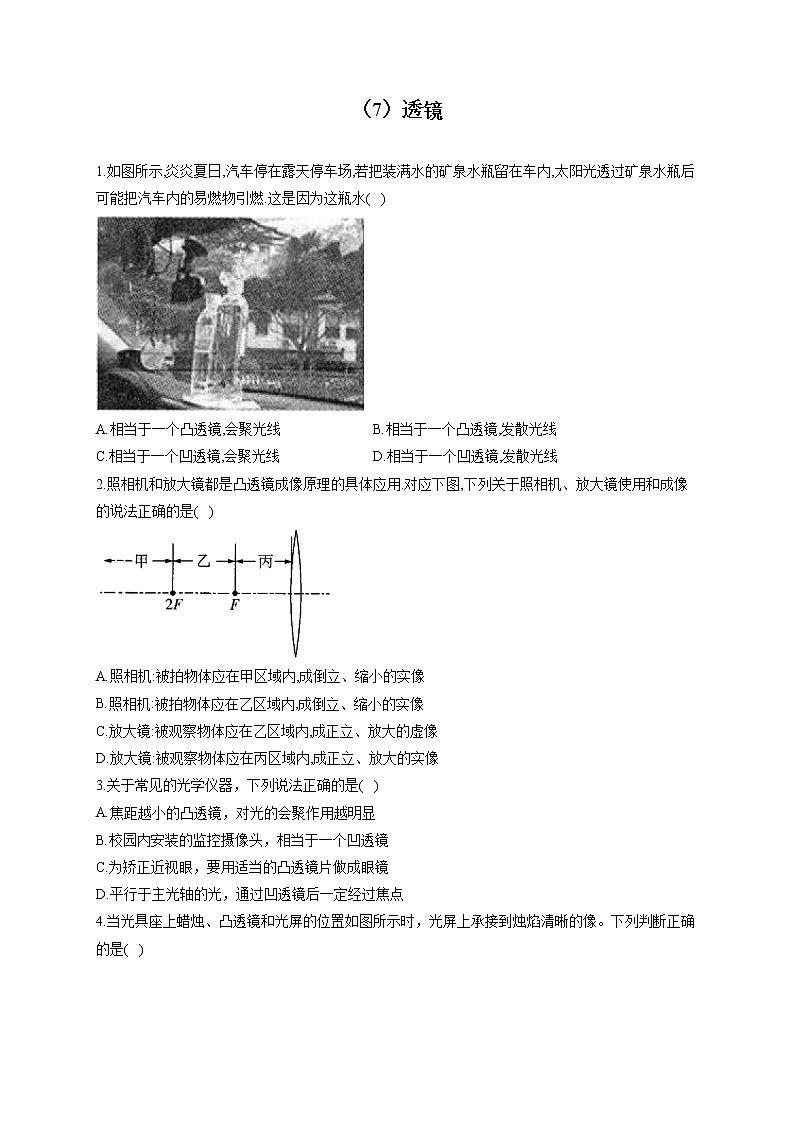

1.如图所示,炎炎夏日,汽车停在露天停车场,若把装满水的矿泉水瓶留在车内,太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃.这是因为这瓶水(   )


A.相当于一个凸透镜,会聚光线 B.相当于一个凸透镜,发散光线

C.相当于一个凹透镜,会聚光线 D.相当于一个凹透镜,发散光线

2.照相机和放大镜都是凸透镜成像原理的具体应用.对应下图,下列关于照相机、放大镜使用和成像的说法正确的是(   )


A.照相机:被拍物体应在甲区域内,成倒立、缩小的实像

B.照相机:被拍物体应在乙区域内,成倒立、缩小的实像

C.放大镜:被观察物体应在乙区域内,成正立、放大的虚像

D.放大镜:被观察物体应在丙区域内,成正立、放大的实像

3.关于常见的光学仪器，下列说法正确的是(   )

A.焦距越小的凸透镜，对光的会聚作用越明显

B.校园内安装的监控摄像头，相当于一个凹透镜

C.为矫正近视眼，要用适当的凸透镜片做成眼镜

D.平行于主光轴的光，通过凹透镜后一定经过焦点

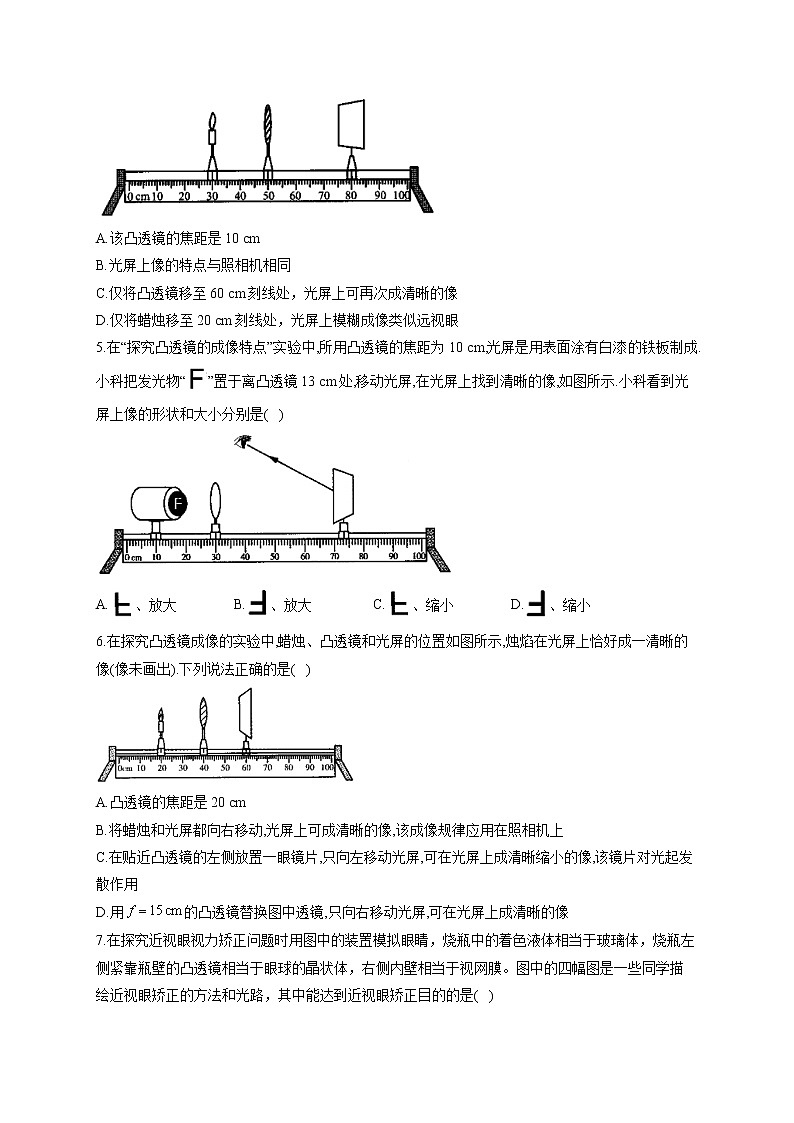

4.当光具座上蜡烛、凸透镜和光屏的位置如图所示时，光屏上承接到烛焰清晰的像。下列判断正确的是(   )


A.该凸透镜的焦距是10 cm

B.光屏上像的特点与照相机相同

C.仅将凸透镜移至60 cm刻线处，光屏上可再次成清晰的像

D.仅将蜡烛移至20 cm刻线处，光屏上模糊成像类似远视眼

5.在“探究凸透镜的成像特点”实验中,所用凸透镜的焦距为10 cm,光屏是用表面涂有白漆的铁板制成.小科把发光物“”置于离凸透镜13 cm处,移动光屏,在光屏上找到清晰的像,如图所示.小科看到光屏上像的形状和大小分别是(   )


A.、放大 B.、放大 C.、缩小 D.、缩小

6.在探究凸透镜成像的实验中,蜡烛、凸透镜和光屏的位置如图所示,烛焰在光屏上恰好成一清晰的像(像未画出).下列说法正确的是(   )


A.凸透镜的焦距是20 cm

B.将蜡烛和光屏都向右移动,光屏上可成清晰的像,该成像规律应用在照相机上

C.在贴近凸透镜的左侧放置一眼镜片,只向左移动光屏,可在光屏上成清晰缩小的像,该镜片对光起发散作用

D.用的凸透镜替换图中透镜,只向右移动光屏,可在光屏上成清晰的像

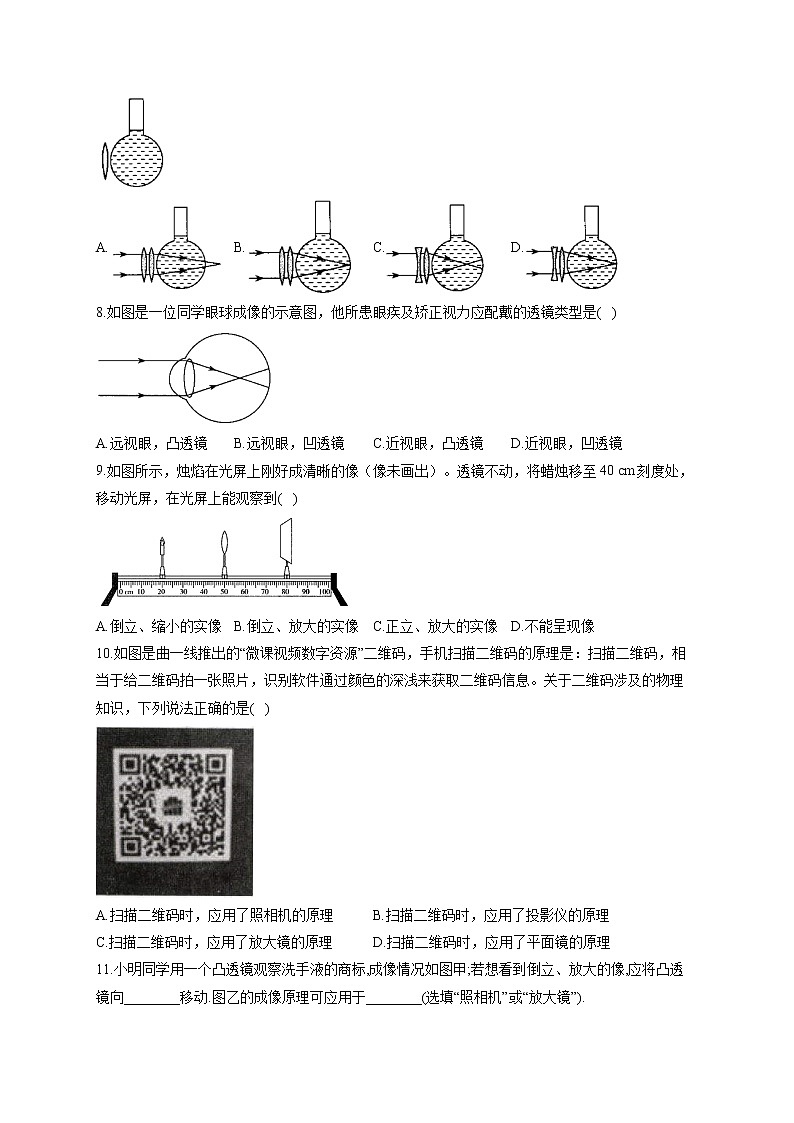

7.在探究近视眼视力矫正问题时用图中的装置模拟眼睛，烧瓶中的着色液体相当于玻璃体，烧瓶左侧紧靠瓶壁的凸透镜相当于眼球的晶状体，右侧内壁相当于视网膜。图中的四幅图是一些同学描绘近视眼矫正的方法和光路，其中能达到近视眼矫正目的的是(   )


A. B. C. D.

8.如图是一位同学眼球成像的示意图，他所患眼疾及矫正视力应配戴的透镜类型是(   )


A.远视眼，凸透镜 B.远视眼，凹透镜 C.近视眼，凸透镜 D.近视眼，凹透镜

9.如图所示，烛焰在光屏上刚好成清晰的像（像未画出）。透镜不动，将蜡烛移至40 cm刻度处，移动光屏，在光屏上能观察到(   )


A.倒立、缩小的实像 B.倒立、放大的实像 C.正立、放大的实像 D.不能呈现像

10.如图是曲一线推出的“微课视频数字资源”二维码，手机扫描二维码的原理是：扫描二维码，相当于给二维码拍一张照片，识别软件通过颜色的深浅来获取二维码信息。关于二维码涉及的物理知识，下列说法正确的是(   )


A.扫描二维码时，应用了照相机的原理 B.扫描二维码时，应用了投影仪的原理

C.扫描二维码时，应用了放大镜的原理 D.扫描二维码时，应用了平面镜的原理

11.小明同学用一个凸透镜观察洗手液的商标,成像情况如图甲;若想看到倒立、放大的像,应将凸透镜向________移动.图乙的成像原理可应用于________(选填“照相机”或“放大镜”).


12.小明利用支付宝进行扫码支付时,用手机摄像头扫描商家的收款二维码,手机摄像头相当于一个_______(选填“凸透镜”或“凹透镜”);摄像头靠近二维码时,所成的像_______(选填“变大”“变小”或“不变”).

13.如图,点光源S位于凸透镜一侧.在图中画出S发出的两条光线通过凸透镜后的折射光线.


14.请在图中画出光线经过凹透镜后的光路图(F为焦点).

15.如图所示，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S的像.


16.如图所示,物体放在凸透镜前,0 cm处为凸透镜光心,M点发出的光线a平行于主光轴.

①凸透镜的焦距为_______cm.
②画出光线b经光心后的光线.
③物体经凸透镜成的像相对于物是_______(选填“放大”“等大”或“缩小”)的.
④要使光线a经凸透镜后的光线经过K点,应使凸透镜沿主光轴水平向左还是水平向右移动?_______.

答案以及解析

1.答案：A

解析：这瓶水在水平方向上具有“中间厚,边缘薄”的形状特征,相当于一个凸透镜,对光有会聚作用,A正确.

2.答案：A

解析：观察题图可知,F点为凸透镜的焦点,点为凸透镜的二倍焦距点,故当物体在丙区域内时,物距小于焦距,当物体在乙区域内时,物距大于一倍焦距且小于二倍焦距,当物体在甲区域内时,物距大于二倍焦距.照相机成的是倒立、缩小的实像,由凸透镜成像规律可知,此时物距大于二倍焦距,故被拍物体应在甲区域内,A项正确,B项错误;放大镜成的是正立、放大的虚像,由凸透镜成像规律可知,此时物距小于焦距,故被观察的物体应该在丙区域内,C、D项错误.

3.答案：A

解析：凸透镜的焦距越小，凸透镜对光的会聚作用越明显，A正确；校园内安装的监控摄像头，相当于一个凸透镜，B错误；近视眼的形成原因是晶状体太厚，折光能力太强，或者眼球在前后方向上太长，因此来自远处某点的光会聚在视网膜前，为矫正近视眼，要配戴对光有发散作用的凹透镜片做成的眼镜，C错误；平行于主光轴的光通过凹透镜后发散，折射光线的反向延长线经过焦点，D错误.

4.答案：C

解析：由题图可知,光屏上承接到烛焰清晰的像时,物距u小于像距v,此时,即,解得,A错误;此时烛焰经凸透镜成倒立、放大的实像,像的特点与投影仪的成像特点相同,B错误;仅将凸透镜移至60 cm刻度线处,此时物距等于30 cm,像距等于20 cm,根据光路的可逆性可知,此时光屏上可再次成清晰的像,C正确;仅将蜡烛移至20 cm刻度线处,物距增大,像和像距都变小,像成在光屏前,这类似于近视眼的成像情况,D错误。

5.答案：A

解析：已知凸透镜的焦距为10 cm,此时物距在1倍焦距与2倍焦距之间,所以物体通过凸透镜成的是倒立、放大的实像,故选A.

6.答案：D

解析：由题图可知，物距与像距相等，根据凸透镜成像规律可知，此时烛焰在光屏上成等大的像，，故，A错；将蜡烛和光屏都向右移动，光屏上成清晰的像时，物距在焦距和两倍焦距之间，光屏上成的是倒立、放大的实像，投影仪是根据这一成像原理工作的，照相机成的是倒立、缩小的实像，B错；在贴近凸透镜的左侧放置一眼镜片后，只向左移动光屏，可在光屏上成清晰的缩小的像，这说明放置该眼镜片后，像向左移动了，像距减小，故该镜片对光起会聚作用，C错；用焦距为15 cm的凸透镜替换题图中的凸透镜后，物距在透镜的焦距和两倍焦距之间，则像距大于两倍焦距，即像距大于30 cm，故应将光屏向右移动，才能在光屏上成清晰的像，D正确.

7.答案：D

解析：近视眼的晶状体对光的会聚本领过强，使物体成像于视网膜前，应该用凹透镜进行矫正，利用凹透镜对光的发散作用，使光线延迟会聚，成像于视网膜上，D符合题意。

8.答案：D

解析：由题图可知，像成在视网膜的前方，所以该人患的是近视眼；近视眼应戴凹透镜，使光延迟会聚，使像成在视网膜上，故D符合题意。

9.答案：D

解析：如题图所示，，此时光屏上出现清晰的像，，所以，将蜡烛移至40 cm刻度处，，物距小于焦距，成正立、放大的虚像，虚像不能用光屏承接，所以光屏上不能呈现像。

10.答案：A

解析：利用手机扫描识别二维码时，二维码图片首先通过手机的镜头在手机中成倒立、缩小的实像，利用照相机的原理，故选A。

11.答案：远离商标方向;照相机

解析：题图甲中成的是正立、放大的虚像,此时物距小于焦距,若想看到倒立、放大的像,应使物距大于焦距且小于两倍焦距,因此应增大物距,将凸透镜向远离商标方向移动.题图乙中成的是倒立、缩小的实像,这是照相机的原理.

12.答案：凸透镜;变大

解析：手机摄像头相当于一个凸透镜,用手机摄像头扫描商家的收款二维码,物距大于两倍焦距时,二维码经凸透镜成倒立、缩小的实像;摄像头靠近二维码时,物距减小,像距变大,像变大.

13.答案：如图所示.


解析：根据“经过凸透镜光心的光线,传播方向不变”和“与主光轴平行的光线,经凸透镜折射后,折射光线经过凸透镜另一侧的焦点”完成作图.

14.答案：如图所示.


解析：平行于主光轴的光线经凹透镜折射后,折射光线的反向延长线通过焦点,延长线经过焦点的光线经凹透镜折射后,折射光线平行于主光轴射出.

15.答案：如图所示.


解析：

16.答案：①3.0
②如图所示.


③缩小
④水平向左

解析：①平行于凸透镜主光轴的光线经凸透镜折射后经过焦点,由题图可知该凸透镜的焦距.
②经过凸透镜光心的光线的传播方向不发生改变.
③由题图可知,物距,根据凸透镜成像规律可知,此时成倒立、缩小的实像.
④光线a经过凸透镜之后的光线的移动方向与凸透镜移动的方向一致,所以要使光线a经凸透镜后的光线经过K点,应将凸透镜沿主光轴水平向左移动.
