2021学年第十八章 电功率综合与测试当堂达标检测题

这是一份2021学年第十八章 电功率综合与测试当堂达标检测题，共13页。试卷主要包含了单选题，多选题，填空题，实验题，计算题等内容，欢迎下载使用。

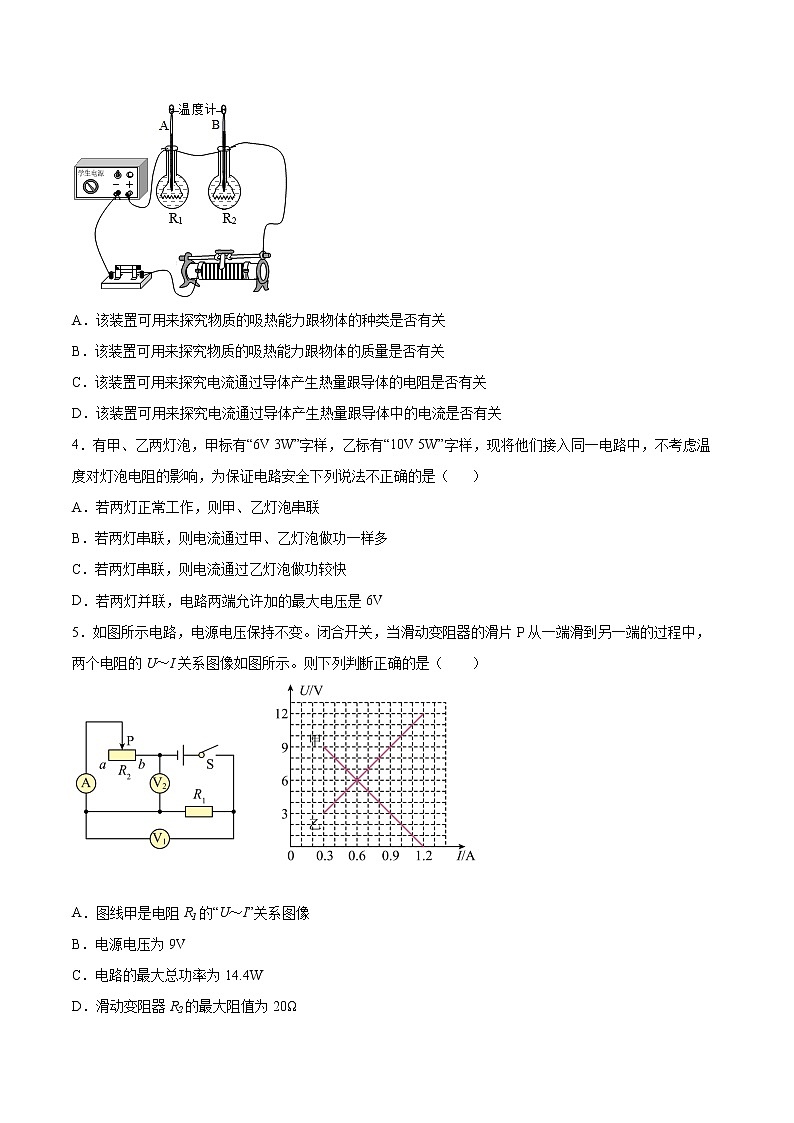

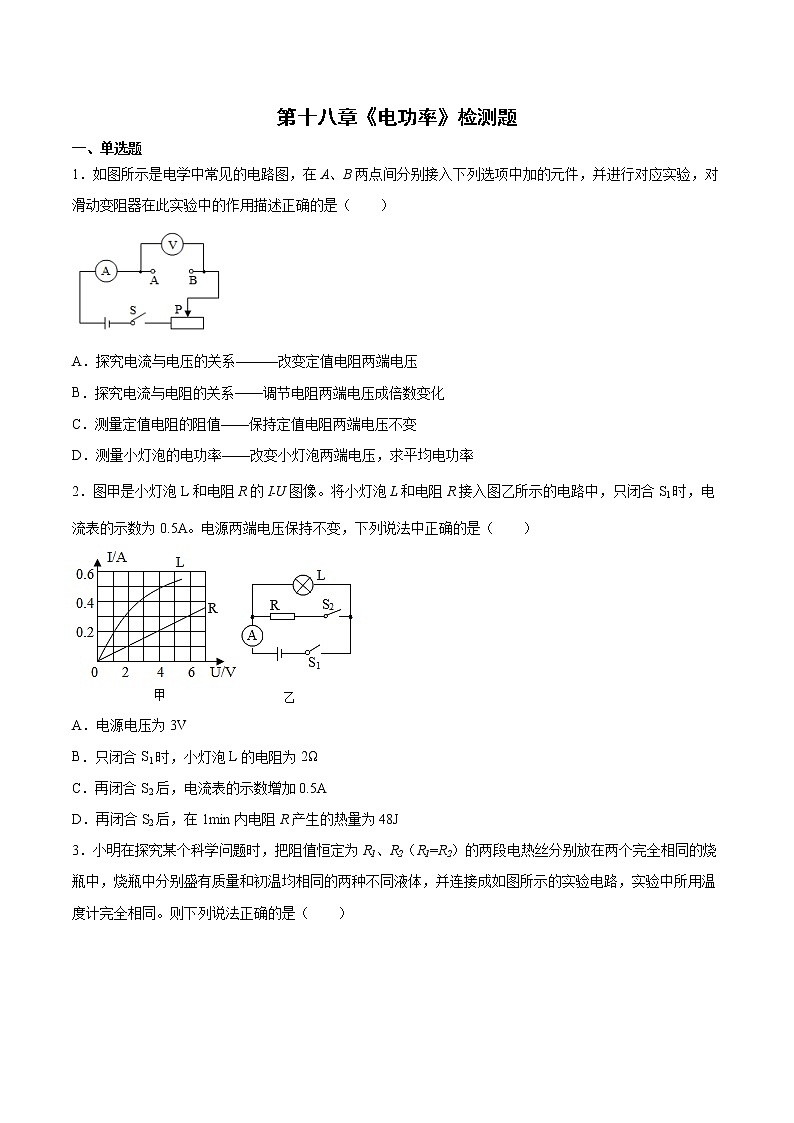

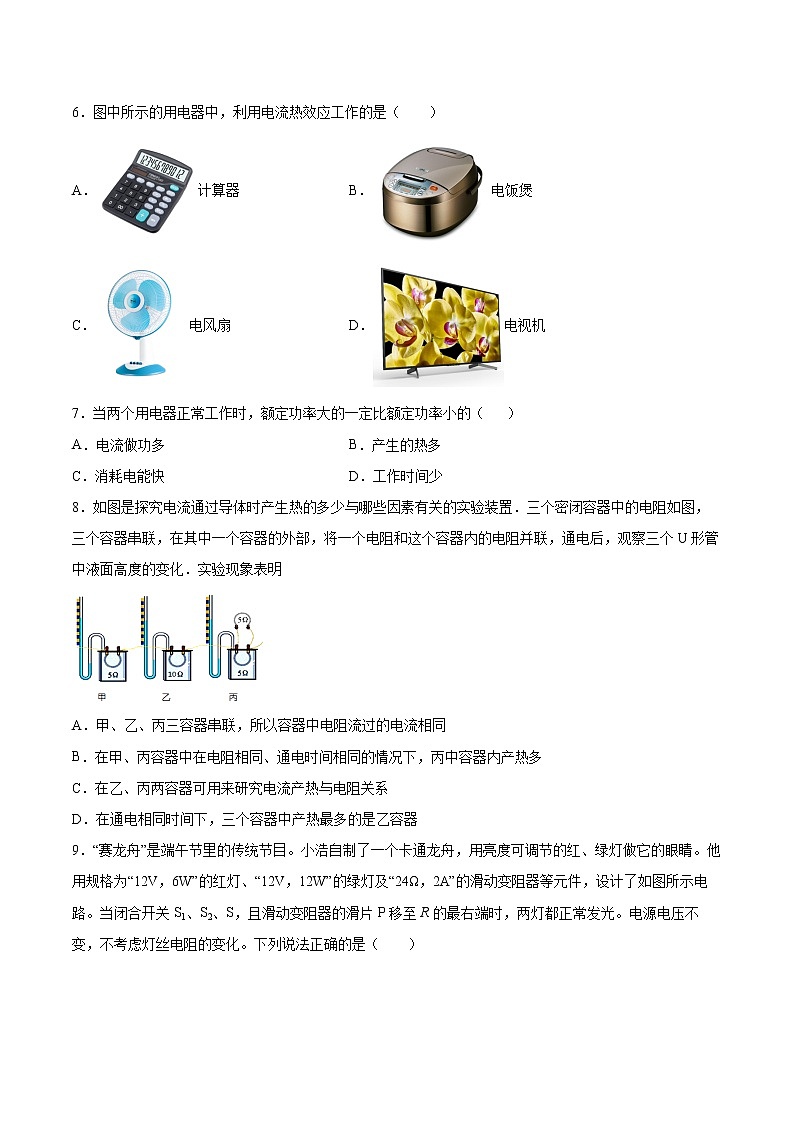

第十八章《电功率》检测题一、单选题1．如图所示是电学中常见的电路图，在A、B两点间分别接入下列选项中加的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（　　）A．探究电流与电压的关系———改变定值电阻两端电压B．探究电流与电阻的关系——调节电阻两端电压成倍数变化C．测量定值电阻的阻值——保持定值电阻两端电压不变D．测量小灯泡的电功率——改变小灯泡两端电压，求平均电功率2．图甲是小灯泡L和电阻R的I﹣U图像。将小灯泡L和电阻R接入图乙所示的电路中，只闭合S1时，电流表的示数为0.5A。电源两端电压保持不变，下列说法中正确的是（　　）A．电源电压为3VB．只闭合S1时，小灯泡L的电阻为2ΩC．再闭合S2后，电流表的示数增加0.5AD．再闭合S2后，在1min内电阻R产生的热量为48J3．小明在探究某个科学问题时，把阻值恒定为R1、R2（R1=R2）的两段电热丝分别放在两个完全相同的烧瓶中，烧瓶中分别盛有质量和初温均相同的两种不同液体，并连接成如图所示的实验电路，实验中所用温度计完全相同。则下列说法正确的是（　　）A．该装置可用来探究物质的吸热能力跟物体的种类是否有关B．该装置可用来探究物质的吸热能力跟物体的质量是否有关C．该装置可用来探究电流通过导体产生热量跟导体的电阻是否有关D．该装置可用来探究电流通过导体产生热量跟导体中的电流是否有关4．有甲、乙两灯泡，甲标有“6V 3W”字样，乙标有“10V 5W”字样，现将他们接入同一电路中，不考虑温度对灯泡电阻的影响，为保证电路安全下列说法不正确的是（       ）A．若两灯正常工作，则甲、乙灯泡串联B．若两灯串联，则电流通过甲、乙灯泡做功一样多C．若两灯串联，则电流通过乙灯泡做功较快D．若两灯并联，电路两端允许加的最大电压是6V5．如图所示电路，电源电压保持不变。闭合开关，当滑动变阻器的滑片P从一端滑到另一端的过程中，两个电阻的U～I关系图像如图所示。则下列判断正确的是（　　） A．图线甲是电阻R1的“U～I”关系图像B．电源电压为9VC．电路的最大总功率为14.4WD．滑动变阻器R2的最大阻值为20Ω6．图中所示的用电器中，利用电流热效应工作的是（　　）A．计算器 B．电饭煲C．电风扇 D．电视机7．当两个用电器正常工作时，额定功率大的一定比额定功率小的（       ）A．电流做功多 B．产生的热多C．消耗电能快 D．工作时间少8．如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置．三个密闭容器中的电阻如图，三个容器串联，在其中一个容器的外部，将一个电阻和这个容器内的电阻并联，通电后，观察三个U形管中液面高度的变化．实验现象表明 A．甲、乙、丙三容器串联，所以容器中电阻流过的电流相同B．在甲、丙容器中在电阻相同、通电时间相同的情况下，丙中容器内产热多C．在乙、丙两容器可用来研究电流产热与电阻关系D．在通电相同时间下，三个容器中产热最多的是乙容器9．“赛龙舟”是端午节里的传统节目。小浩自制了一个卡通龙舟，用亮度可调节的红、绿灯做它的眼睛。他用规格为“12V，6W”的红灯、“12V，12W”的绿灯及“24Ω，2A”的滑动变阻器等元件，设计了如图所示电路。当闭合开关S1、S2、S，且滑动变阻器的滑片P移至R的最右端时，两灯都正常发光。电源电压不变，不考虑灯丝电阻的变化。下列说法正确的是（　　）A．电源电压为24VB．该电路最大工作电流是2AC．该电路最小电功率是3WD．该电路最大电功率与最小电功率之比为9:210．电炉丝通电后热得发红，而跟电炉丝连接的铜导线却不怎么热，这是因为（　　）A．通过电炉丝的电流比通过铜导线的电流大B．铜导线的电阻小，因而产生的热量少，而电炉丝电阻大，产生的热量多C．铜导线有绝缘层，所以不怎么热D．铜导线比电炉传热快，所以不容易热11．如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R1和R2是阻值分别为22Ω和44Ω的电热丝。通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换。则 （       ）A．开关S接触2、3触点时，水龙头放出的是热水B．开关S接触3、4触点时，电热丝R1，R2串联C．水龙头在温水挡正常工作时的电流是15AD．水龙头在热水挡正常工作时的功率是3300W12．如图所示的电路中，电阻R1=6Ω，与规格为“12Ω 0.5A”的滑动变阻器R2串联在电源电压为4.5V的电路中，其中电流表的量程为0～0.6A，电压表的量程为0～3V，为了保证电路中各元件的安全使用，则下列说法正确的是（　　）A．电流表的示数变化范围为0.25～0.6AB．滑动变阻器的取值范围为3～12ΩC．电阻R1的最小功率与最大功率之比为9∶25D．滑动变阻器R2的最小功率与最大功率之比为25∶2713．为了测量某电热暖手器提示灯L的额定功率，小梦设计了如图甲所示的电路图，变阻器的规格为20Ω 1A，当开关S接a时，移动滑动变阻器的滑片P，根据测出的电流、电压值，画出了定值电阻R0的U-I图象；当开关S接b时，同样根据测出的电流、电压值，画出了灯泡L的U-I图象，如图乙所示，则下列结论错误的是（   ）A．定值电阻R0的阻值是10ΩB．将R0与灯L串联在6V的电源两端时，灯丝的实际电阻为5ΩC．R0与灯L并联接入电路并调节电源电压，当R0消耗的功率为4.9W时，灯L恰好正常发光，灯L的实际功率为5WD．当S接a且电源电压为8V时，滑动变阻器的最大功率为1.6W14．如图所示，电源电压恒为6V，电流表量程为，电压表量程为，定值电阻的阻值为10Ω，滑动变阻器的规格为“”。闭合开关S，在确保电路安全的前提下，移动滑动变阻器的滑片P，下列说法中正确的是（　　）A．电路消耗的最大总功率为3WB．电流表示数的变化范围为C．滑动变阻器接入电路的最小阻值为2ΩD．电阻消耗的最大功率为0.9W二、多选题15．如图所示的电路，电源电压为3V且保持不变，滑动变阻器R1标有“10Ω 1A”的字样。当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡L的电流为0.5A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（　　）A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R1接入电路的阻值变化范围是3Ω～10ΩD．干路电流最大为1.5A16．如图是探究“影响电流热效应因素”的实验装置，将R1、R2两电阻丝密封在两只完全相同的烧瓶内，且R1＞R2，瓶内装入等质量的煤油，下列说法正确的是（　　） A．烧瓶内选用比热容较小的液体，可以使实验现象更明显B．该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系C．实验中通过温度计示数的变化来比较电阻丝产生热量的多少D．若要比较水和煤油的比热容大小，只需将一个烧瓶内的煤油换成等质量的水即可17．如图所示电路中，电源电压保持不变。甲、乙为电压表或定值电阻，若为定值电阻，其阻值与小灯泡电阻阻值相同，均为R0，滑动变阻器的最大阻值为R0（灯丝电阻不随温度的改变而改变）。闭合S1、S2，断开S3，电流表A1、A2的示数相同，均为I0。再断开S2，电流表A1、A2示数均变为。下列说法正确的是（　　）A．甲为定值电阻，乙为电压表B．电源电压C．闭合S1，S3，断开S2，向右移动滑动变阻器的滑片，小灯泡变暗D．将甲、乙对调，所有开关均闭合，电路消耗的总功率为I20R018．如图甲所示电路，电源电压恒定。闭合开关S后，调节滑动变阻器的滑片P，从右端滑至左端时，小灯泡恰好正常发光。电流表示数与两电压表示数的关系图像如图乙所示。下列说法正确的是（　　） A．电压表V2的示数是用图线a来表示B．小灯泡的额定功率为6WC．电源电压为18VD．当滑片在右端时，定值电阻R0与滑动变阻器的功率之比为3∶719．如图所示，某同学设计了一种烟雾报警装置，R0为定值电阻，R为光敏电阻，其阻值随激光的光照强度减弱而增大。当R接收到的激光光照强度因烟雾而发生改变，使电路中电流小于或等于0.1A时，烟雾报警器报警。若S闭合后，当电流从0.1A变化至0.3A时，光敏电阻R的电功率从1W变为1.8W，在此过程中，下列说法正确的是 （     ）A．烟雾浓度逐渐增大时，电压表示数变大B．电源电压为10V，R0的阻值为20ΩC．当电压表示数为6V时，烟雾报警器报警D．R0消耗的电功率变化了1.6W20．下列关于电功的说法中错误的是（　　）A．电流做功越多，消耗的电能就越多B．电流通过导体时所做的功决定于导体两端的电压、通过导体的电流和导体的电阻C．通电的时间越长，电流做的功越多D．电流做功的过程，实际上是把其他形式的能转化为电能的过程三、填空题21．如图所示电路，灯泡L1、L2、L3分别标有“6V 3W”、“6V 3.6W”、“10V 5W”字样（不考虑温度对灯丝电阻的影响）．（1）如果电源电压为2.4V，要使电流表示数最大，则应闭合开关_____．电流表为_____A．（2）只闭合开关S1时，要使其中一只灯泡正常发光，另一只不烧坏，电源最大电压是_____V．22．如图所示的电路中，电源电压恒为6V，电阻R1=20欧，当闭合开关S1，断开S2和S3时，电流表示数为0.6A；当闭合开关S2，断开S1和S3时，电流表示数为______A；当闭合开关S1和S3，断开S2时，电路消耗的总功率为______W。23．如图所示电路，电源电压和灯泡电阻不变。只闭合开关S，S1掷于a端，滑动变阻器滑片移至最右端，此时电路中电流为I1，灯泡两端电压为U1；只闭合开关S，S1掷于c端，此时电路中电流为I2，灯泡两端电压为U2，U1∶U2=4∶5，则I1∶I2=_______；只闭合开关S，S1掷于a端，将滑片移至中点时，滑动变阻器功率为30W；在安全范围内调节滑片和开关状态，可以改变电路消耗的总功率，当总功率最小时，记录此时总功率为Pmin；当总功率最大时，灯泡正常发光，灯泡功率为P额，Pmin∶P额=3∶5，灯泡的额定功率P额=________W。四、实验题24．探究电流通过导体产生的热量的多少与什么因素有关实验小组同学猜想：电流通过导体产生的热量可能与通过导体的电流、导体的电阻和通电时间有关。于是他们利用如图器材进行了探究实验。甲、乙、丙三个装置的透明容器中各有一段电阻丝，容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。（1）选用________组合，并将它们________联接到电源两端进行实验，可以探究电热与电阻的关系。（2）选用乙、丙组合，串联接到电源两端进行实验，可以探究电热与________的关系（3）选用乙、丙组合，串联接到电源两端进行实验，发现乙装置U形管中液面无高度差，丙装置U形管中液面有高度差，产生此现象的原因可能是乙装置________。五、计算题25．如图所示电路，电源电压恒为4.5V，灯泡L上标有“3V，1.5W”字样，滑动变阻器R2上标有“15Ω，1A”字样，定值电阻R1阻值为10Ω，电流表量程为0~3A，电压表量程为0~3V，不计温度对灯丝电阻的影响。求：（1）当开关S、S1、S2闭合，S3断开，变阻器R2滑片处于最右端时，电流表示数为多大？（2）当开关S、S1、S2闭合，S3断开，电路中最大总功率？（3）当开关S、S3闭合，S1、S2断开时，在确保电路元件安全的情况下，滑动变阻器R2的取值范围。26．如图所示电路，电源电压恒定不变。灯泡L标有“3V·1.5W”字样（忽略灯丝电阻的变化），滑动变阻器R标有“30Ω 1A”字样。电压表量程为0~3V，电流表量程为0~0.6A。求：（1）灯泡L正常工作时的电流为多少？（2）闭合开关S，滑片调节到某一位置时，电压表示数为2.7V，电流表示数为0.3A，此时电路总功率为多少？（3）闭合开关S，在确保电路安全的情况下，滑动变阻器R的取值范围为多少？
参考答案：1．A 2．D 3．A 4．B 5．C 6．B 7．C 8．D 9．C 10．B 11．D 12．B 13．C 14．D 15．CD 16．ABC 17．ABC 18．BD 19．AD 20．BCD21．     S1、S2、S3     0.32     1122．     0.2     5.423．     4∶5     16024．     甲乙     串     电流        电阻出现短路25．（1）0.75A ；（2）6.525W ； （3）3Ω~12Ω26．（1）；（2）；（3）
