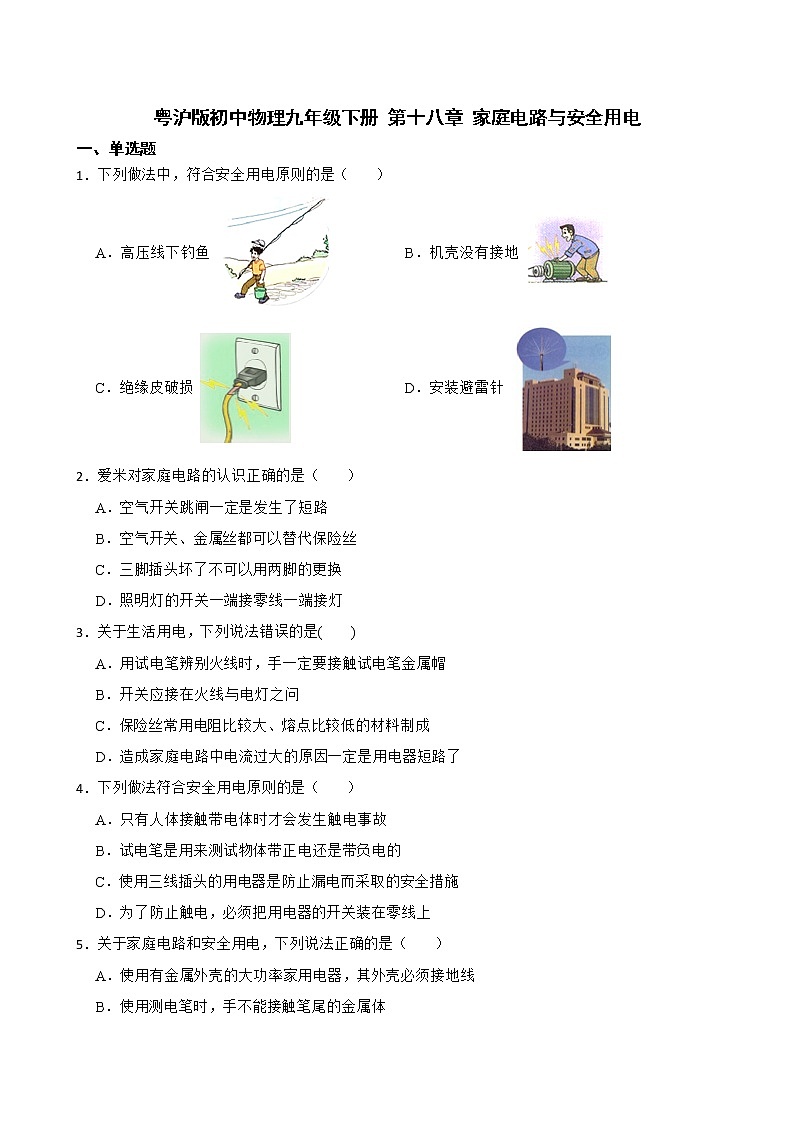

 粤沪版初中物理九年级下册 第十八章 家庭电路与安全用电一、单选题1．下列做法中，符合安全用电原则的是（　　）   A．高压线下钓鱼  B．机壳没有接地 C．绝缘皮破损  D．安装避雷针 2．爱米对家庭电路的认识正确的是（　　）   A．空气开关跳闸一定是发生了短路B．空气开关、金属丝都可以替代保险丝C．三脚插头坏了不可以用两脚的更换D．照明灯的开关一端接零线一端接灯3．关于生活用电，下列说法错误的是(　　)   A．用试电笔辨别火线时，手一定要接触试电笔金属帽B．开关应接在火线与电灯之问C．保险丝常用电阻比较大、熔点比较低的材料制成D．造成家庭电路中电流过大的原因一定是用电器短路了4．下列做法符合安全用电原则的是（　　）   A．只有人体接触带电体时才会发生触电事故B．试电笔是用来测试物体带正电还是带负电的C．使用三线插头的用电器是防止漏电而采取的安全措施D．为了防止触电，必须把用电器的开关装在零线上5．关于家庭电路和安全用电，下列说法正确的是（　　）A．使用有金属外壳的大功率家用电器，其外壳必须接地线B．使用测电笔时，手不能接触笔尾的金属体C．空气开关跳闸，一定是由于电路总功率过大D．控制用电器的开关可以安装在零线上6．以下四图的做法中，符合用电安全的是（　　）  A．开关和灯泡的连接  B．测电笔的握法C．在高压线下放风筝  D．金属外壳接地7．关于家庭电路，下列说法中正确的是A．家用电器的金属外壳可以不接地B．电能表是测量用电器总功率的仪表C．空气开关跳闸，说明电路中出现短路D．在家庭电路中，各用电器之间是并联关系8．在下列说法中，错误的是（　　）  A．安全用电的原则是：不接触低压带电体，不靠近高压带电体B．电热器中电热丝的熔点高，家庭电路中保险丝的熔点低C．在家庭中同时使用的大功率电器越多，越容易引发电路“跳闸”现象D．发现有人触电时，只需要拨打120电话求救，而不用采取其它措施9．关于安全用电，以下说法正确的是（　　）   A．只要不接触带电体一定就是安全的B．使用电器时，要谨防触电，不要用湿的手插或拔电源插头C．三脚插头上与用电器金属外壳相连的脚是多余的D．雷雨天可以在大树下避雨10．下列做法中，符合安全用电原则的是（　　）A．用手直接去拉触电的人B．使用试电笔时，手不能接触笔尾金属体C．用铜丝代替熔丝D．金属外壳用电器必须接地线11．下列说法正确的是（　　）   A．当有人触电时应立即切断电源B．家中多个大功率用电器可以在同一插线板上同时使用C．光缆通信中光在光纤里一直沿直线传播12．穿轮滑鞋的小致因用力推墙而后退，对此现象中相关物理知识分析正确的是（　　）A．小致相对墙是静止的B．小致后退的过程中受到的惯性大于他受到的阻力C．轮滑鞋受到的重力与地面对轮滑鞋的支持力是一对平衡力D．小致对墙的力等于墙对小致的力                                                13．关于安全用电和家庭电路的常识，小明总结了如下四幅图片，关于这四幅图片的说法正确的是（　　）A．图（1）中的E设计较长的原因是为了美观B．图（2）中能说明测电笔的正确使用方法的是图乙C．图（3）是家庭电路的部分，其中A应该是火线D．图（4）中的1和2位置分别接开关和灯泡的时候，1位置应该接开关14．下列做法符合安全用电原则的是（　　）A．用湿布擦正在发光的灯泡 B．在已通电的电线上晾晒衣服C．家用电器金属外壳接地 D．用粗铜丝代替保险丝二、填空题15．如图所示家庭电路中，当开关S闭合后，灯泡L不亮，用试电笔测试两孔插座的两孔时，氖管都发光，则故障可能是　     　(选填“零线”或“火线”)断路．16．如图所示的电路中，当开关Sl、S2断开时，灯泡　     　串联；当开关S、S1、S2的闭合时，　     　并联，此时电流表测的是　     　中的电流。17．如图所示，正确使用测电笔的方法是图　     　；若氖管发光，笔尖接触的是　     　线。18．正常的家庭电路中，所有的用电器都要　     　联．控制电流通断的开关应与被控制的家用电器　     　联，起到及时控制电路的作用．19．小辉家使用功率为1000W的电热壶烧水，电热壶工作7min所消耗的电能是　         　J；假设这些电能全部转化成内能后有80%被20℃的水吸收，那么可以烧开的水质量　     　kg（（c水=4.2×103J/（kg•℃），当地气压为一个标准大气压）三、作图题20．如图所示家庭电路，请将插座及开关、灯泡正确连入电路。21．科研人员制成“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）．请将图中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座．四、解答题22．如图所示，小明家的电热水器插头处发热严重，插头的绝缘皮也已烧焦。请你用学过的物理知识解释其原因并提出改进的措施。
答案解析部分1．【答案】D2．【答案】C3．【答案】D4．【答案】C5．【答案】A6．【答案】D7．【答案】D8．【答案】D9．【答案】B10．【答案】D11．【答案】A12．【答案】D13．【答案】C14．【答案】C15．【答案】零线16．【答案】L1、L3；L1、L2；L217．【答案】甲；火18．【答案】并；串19．【答案】4.2×105；120．【答案】解：如图所示：  21．【答案】解：如图所示：  22．【答案】插头与插座连接时，由于接触不良或接触不紧导致接触处的电阻较大，根据焦耳定律可知，通电后插头连接处会产生较多的热量，从而使插头发热烧焦绝缘皮。改进措施：使用时应将插头与插线板插紧，插线板长时间使用变形后，应及时更换。
