实验 探究通电螺线管外部磁场的方向

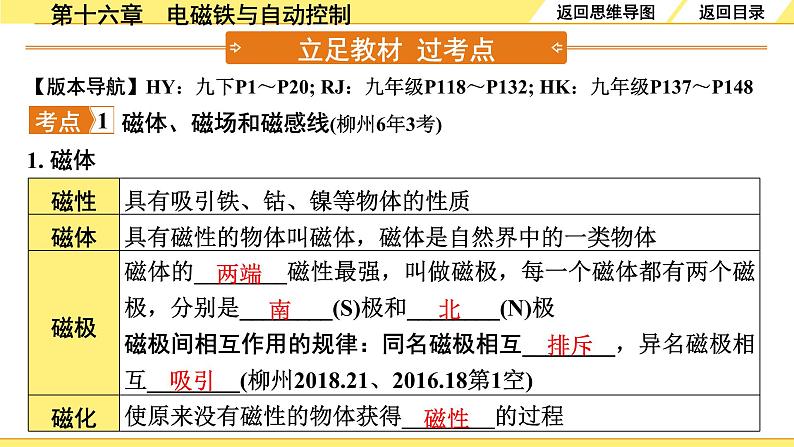

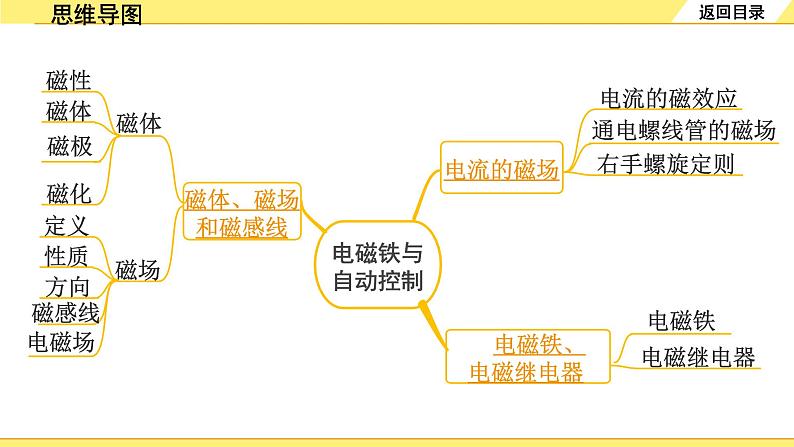

【版本导航】HY：九下P1～P20; RJ：九年级P118～P132; HK：九年级P137～P148

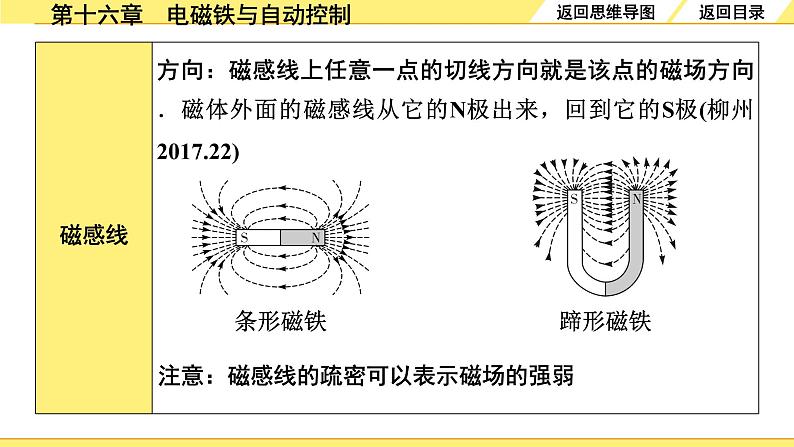

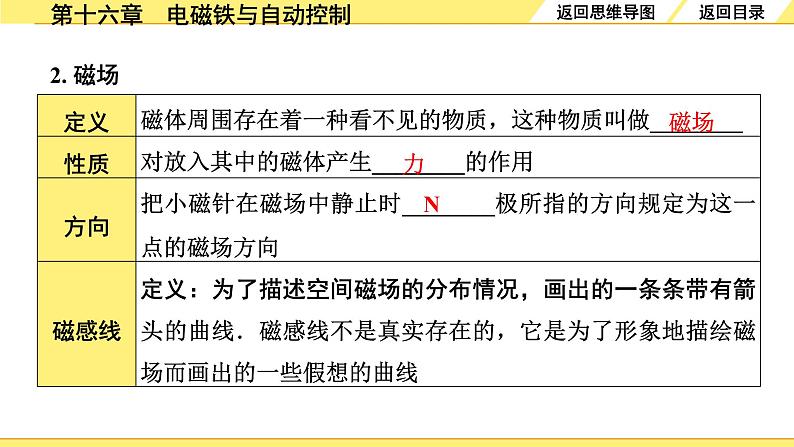

注意：磁感线的疏密可以表示磁场的强弱

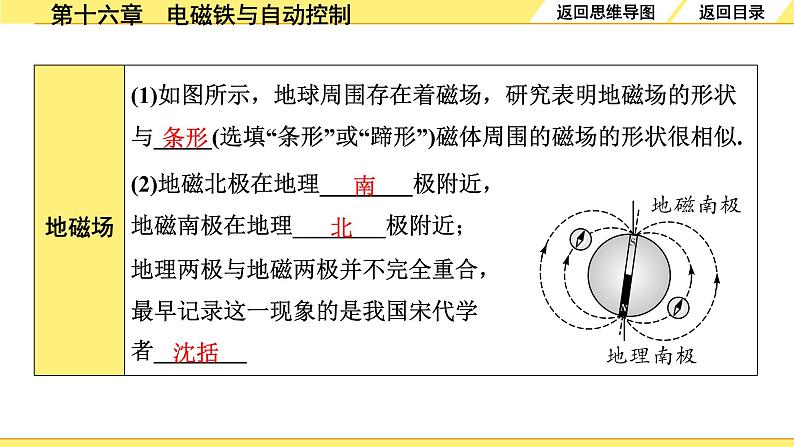

(1)如图所示，地球周围存在着磁场，研究表明地磁场的形状与_____(选填“条形”或“蹄形”)磁体周围的磁场的形状很相似.
(2)地磁北极在地理________极附近，地磁南极在地理________极附近；地理两极与地磁两极并不完全重合，最早记录这一现象的是我国宋代学者________

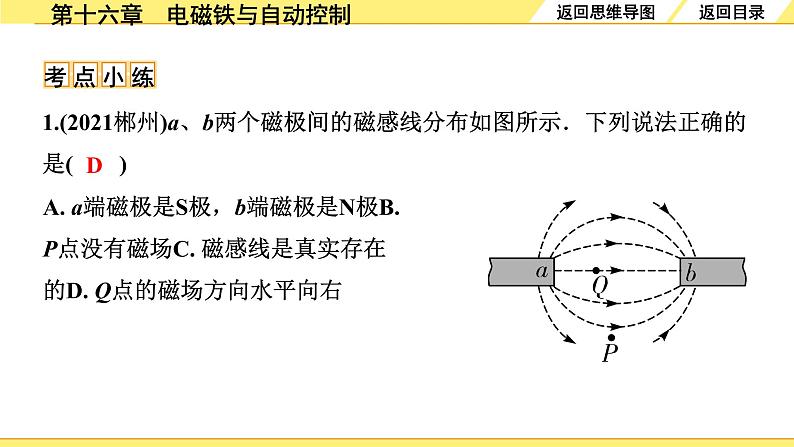

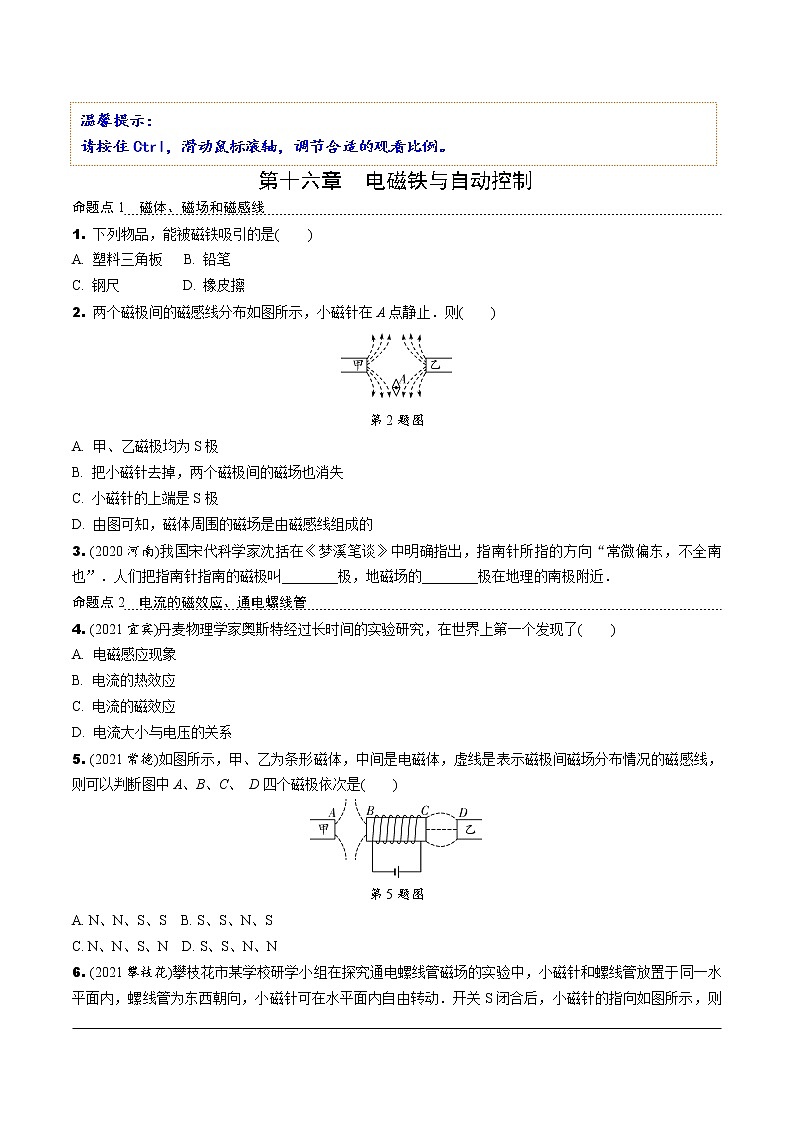

1.(2021郴州)a、b两个磁极间的磁感线分布如图所示．下列说法正确的是(　　)
A. a端磁极是S极，b端磁极是N极B. P点没有磁场C. 磁感线是真实存在的D. Q点的磁场方向水平向右
2. (HY九下P12第2题改编)如图所示，当开关闭合时，位于螺线管右侧的小磁针顺时针旋转90°，请在图中标出通电螺线管的电流方向．

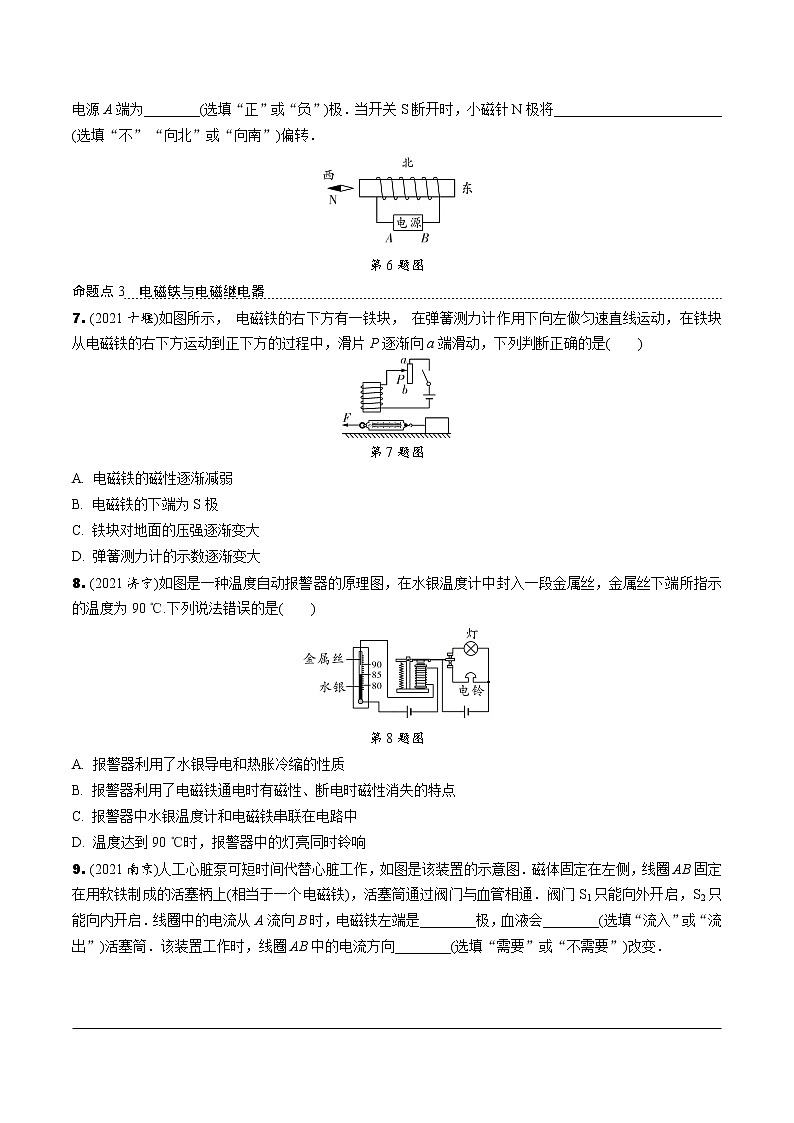

3. (HY九下P20第3题改编)如图所示是一种温度自动报警器的原理图．在温度计的玻璃中插入一段金属丝，使温度计两端分别与电源的两极相连．当温度达到金属丝下端所指的温度时，电磁铁具有________，将衔铁吸引过来，使报警灯亮，通电时电磁铁左端为________(选填“N”或“S”)极，若将温度计上端的金属丝向下调整，则报警的温度将________(选填“升高”或“降低”)．
命题点【设计与进行实验】　1. 实验装置图
2. 主要实验器材的选取及作用(1)铁屑(显示通电螺线管周围磁场的分布情况)(2)小磁针(显示通电螺线管__________________)3. 转换法(1)根据________________判断通电螺线管的极性 (2)通过铁屑的密集程度判断磁场的________
4. 实验的主要操作及目的(1)在嵌入螺线管的有机玻璃板上均匀地撒上铁屑，通电后轻敲玻璃板(减小铁屑与玻璃板的摩擦，使铁屑受到磁场的力的作用有规律地排列)(2)电池正负极对调(探究通电螺线管的极性与____________是否有关)【分析现象和数据，总结结论】▲5.实验结论：通电螺线管外部的磁场与条形磁铁周围的磁场很_______，其磁场的极性与螺线管中_______的方向有关.
【交流与反思】6. 安培定则的应用(1)判断通电螺线管的极性(2)判断通电螺线管所在电路电源的正负极(3)判断通电螺线管周围小磁针的磁极
温馨提示：若因软件问题视频无法打开请在实验视频文件夹打开原视频
例 (2021宜昌)通电螺线管外部的磁场是怎样分布的，我们通过以下实验来进行探究：
(1)在硬纸板上放置一个螺线管，周围均匀地撒满铁屑，给螺线管通电后，铁屑被________．轻敲纸板，观察铁屑的排列情况如图甲所示，图乙和图丙分别是蹄形磁体和条形磁体的磁场分布情况，对比分析可知通电螺线管外部的磁场分布与________磁体的相似．
(2)我们要判断通电螺线管外部的磁场方向，需要借助________．(3)根据前面的实验结果，把通电螺线管看成一个磁体，它的两极如图丁所示，为了进一步探究通电螺线管的极性与环绕螺线管的电流方向之间有什么关系，我们下一步要做的是________________________________，观察________________．
改变电流方向(或调换电源正负极)
(4)(2021昆明改编)把小磁针放在螺线管四周不同的位置，通电后发现小磁针的指向如图戊所示，图中________(选填“左”或“右”)端是螺线管的N极；断开开关后，小磁针静止时________极指向南方．(5)(2021淄博)在螺线管中插入软铁棒，制成电磁铁．下列设备中没有用到电磁铁的是________．A. 大型发电机　　B. 电磁起重机　　C. 电炉
1. (2016柳州11题3分)如图所示，在静止的小磁针旁放一条直导线，当导线与电池触接瞬间，发现小磁针转动，说明(　　)A. 电流的周围存在着磁场B. 导线通电发热C. 导线做切割磁感线运动时会产生电流D. 小磁针在没有磁场时也会转动注：本题图源自RJ九年级P124图20.2－1甲
2. (2021桂林1题3分)我国古代四大发明中，与磁有关的是(　　)A. 火药 B. 指南针 C. 造纸术 D. 印刷术3. (2021百色8题3分)下列关于磁现象描述中错误的是(　　)A. 磁体周围的磁场是真实存在的B. 地面上的指南针N极总是指向地理的南极C. 通电导体周围存在磁场D. 磁感线是为了描述磁场而引入的假想曲线
4. (2020桂林14题2分)如图所示，小桂将条形磁铁的A端靠近小磁针的北极，发现它们相互排斥，则A端为__________极；静止的小磁针受力后偏转，说明力可以改变物体的__________．
5. (2021梧州17题2分)《论衡》中记载：“司南之杓，投之于地，其柢指南”，如图甲所示，“柢”即握柄，是磁体的S极，静止时指向地理的__(选填“南”或“北”)方，通电螺线管相当于一个磁体，图乙中，静止在通电螺线管周围的三个小磁针，其中右端是N极的是________(填序号)．
注：本题图甲源自RJ九年级P119图20.1－1
6. (2019柳州10题3分)如图所示，将绝缘导线绕在铁钉上并与电池相连接，铁钉将(　　)A. 被熔化 B. 有磁性C. 明显伸长 D. 有电流通过它
7. (2017柳州12题3分)探究影响电磁铁磁性强弱的因素时，按如图所示电路进行实验，观察到电磁铁甲吸引大头针的数目比电磁铁乙多．此实验说明影响电磁铁磁性强弱的因素是(　　)A. 线圈的匝数 B. 电流的大小C. 电流的方向 D. 电磁铁的极性
8.(2018北部湾经济区21题3分)如图所示是智能手扶电梯工作原理图．其中R是压敏电阻，电磁铁上端是________极．电梯无乘客时，电磁铁磁性极弱，衔铁与触点1接触；当有乘客时，R的阻值减小，磁性变_____(选填“强”或“弱”)，使衔铁与触点2接触，通过电动机的电流变________(选填“大”或“小”)，电动机转速变快，使电梯运动变快．
考向1　简单磁现象作图(柳州2018.21、2017.22)9. (2018柳州21题2分)两个可自由转动的小磁针互相靠近，静止时其中一个小磁针的磁极如图所示，请标出另一个小磁针的N、S极．
10. (2017柳州22题2分)如图所示，请标出小磁针静止时的N极和磁感线的方向．
11. (2020百色22题2分)根据图中已标明的磁极，在A点标出磁感线方向，在括号内标出另一磁铁的磁极．
考向2　通电螺线管作图
12. [2021河池21(2)题2分]请在图中标出开关闭合后通电螺线管右端的极性和B点磁感线的方向．
