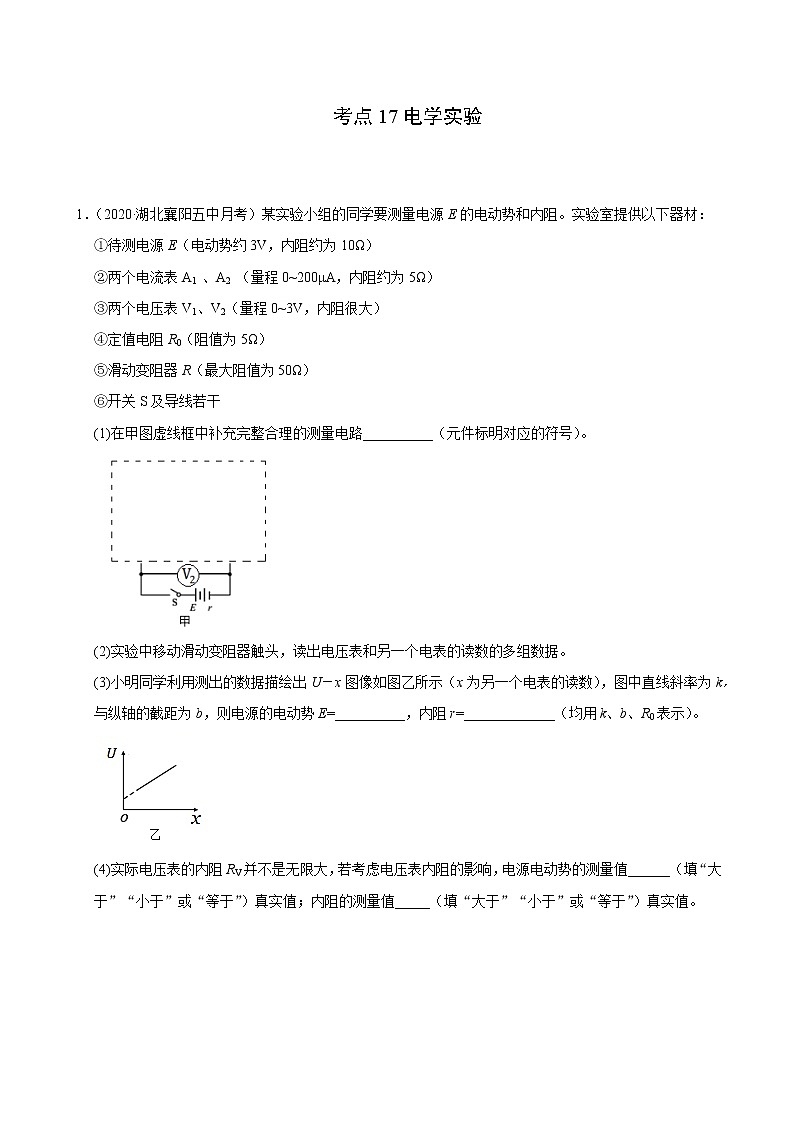

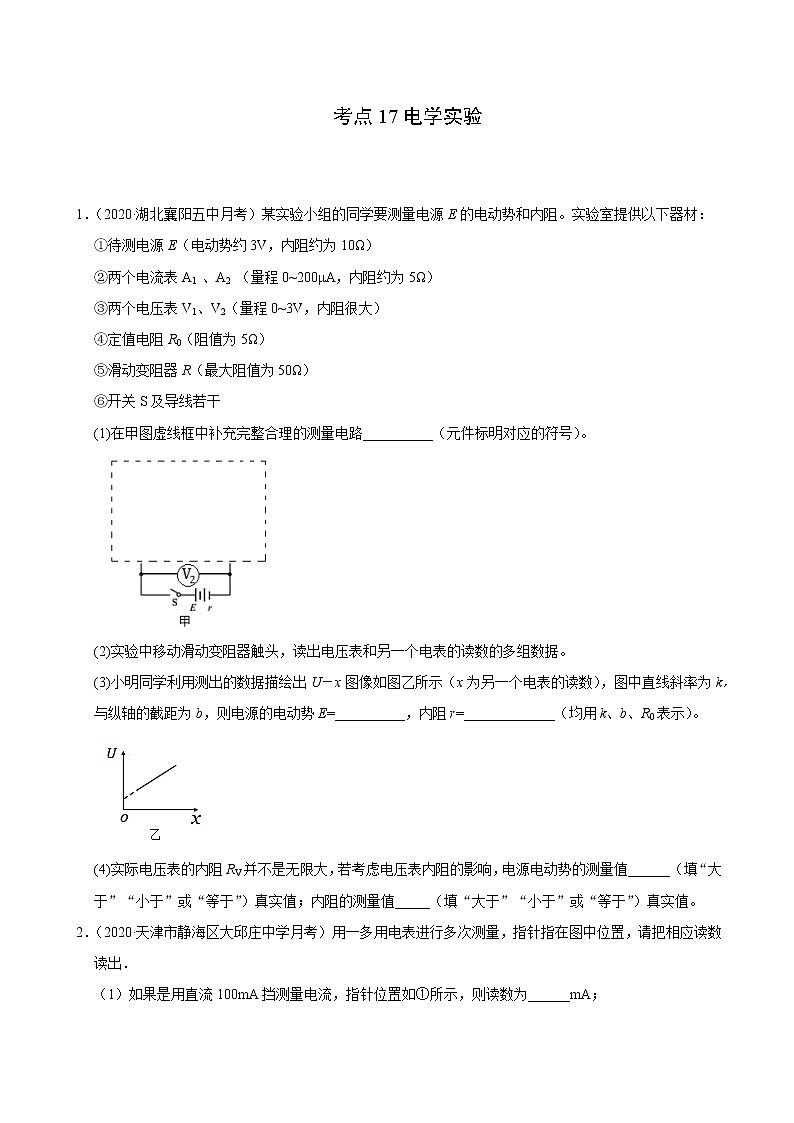

1．（2020·湖北襄阳五中月考）某实验小组的同学要测量电源E的电动势和内阻。实验室提供以下器材：
①待测电源E（电动势约3V，内阻约为10Ω）
②两个电流表A1 、A2 （量程0~200μA，内阻约为5Ω）
③两个电压表V1、V2（量程0~3V，内阻很大）
④定值电阻R0（阻值为5Ω）
⑤滑动变阻器R（最大阻值为50Ω）
⑥开关S及导线若干
(1)在甲图虚线框中补充完整合理的测量电路__________（元件标明对应的符号）。
(2)实验中移动滑动变阻器触头，读出电压表和另一个电表的读数的多组数据。
(3)小明同学利用测出的数据描绘出U－x图像如图乙所示（x为另一个电表的读数），图中直线斜率为k，与纵轴的截距为b，则电源的电动势E=__________，内阻r=_____________（均用k、b、R0表示）。
(4)实际电压表的内阻RV并不是无限大，若考虑电压表内阻的影响，电源电动势的测量值______（填“大于”“小于”或“等于”）真实值；内阻的测量值_____（填“大于”“小于”或“等于”）真实值。
【答案】 小于 小于
【解析】

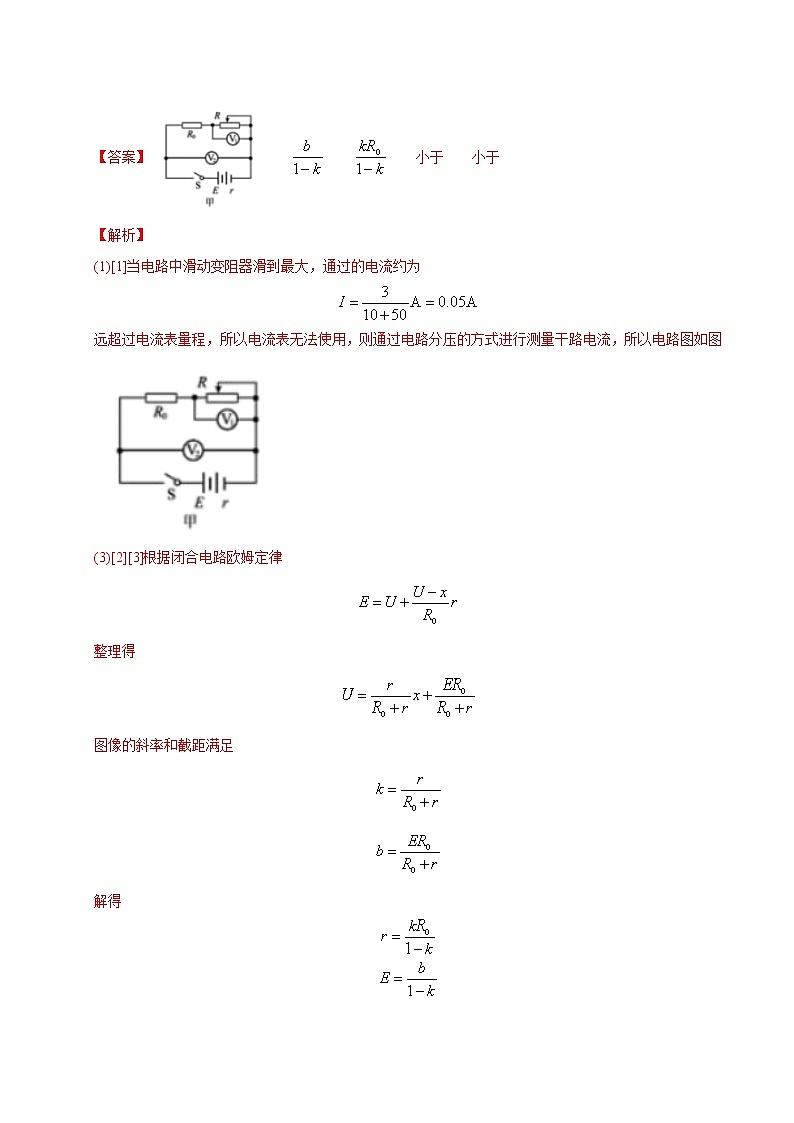

(1)[1]当电路中滑动变阻器滑到最大，通过的电流约为
远超过电流表量程，所以电流表无法使用，则通过电路分压的方式进行测量干路电流，所以电路图如图
(3)[2][3]根据闭合电路欧姆定律
整理得
图像的斜率和截距满足
解得

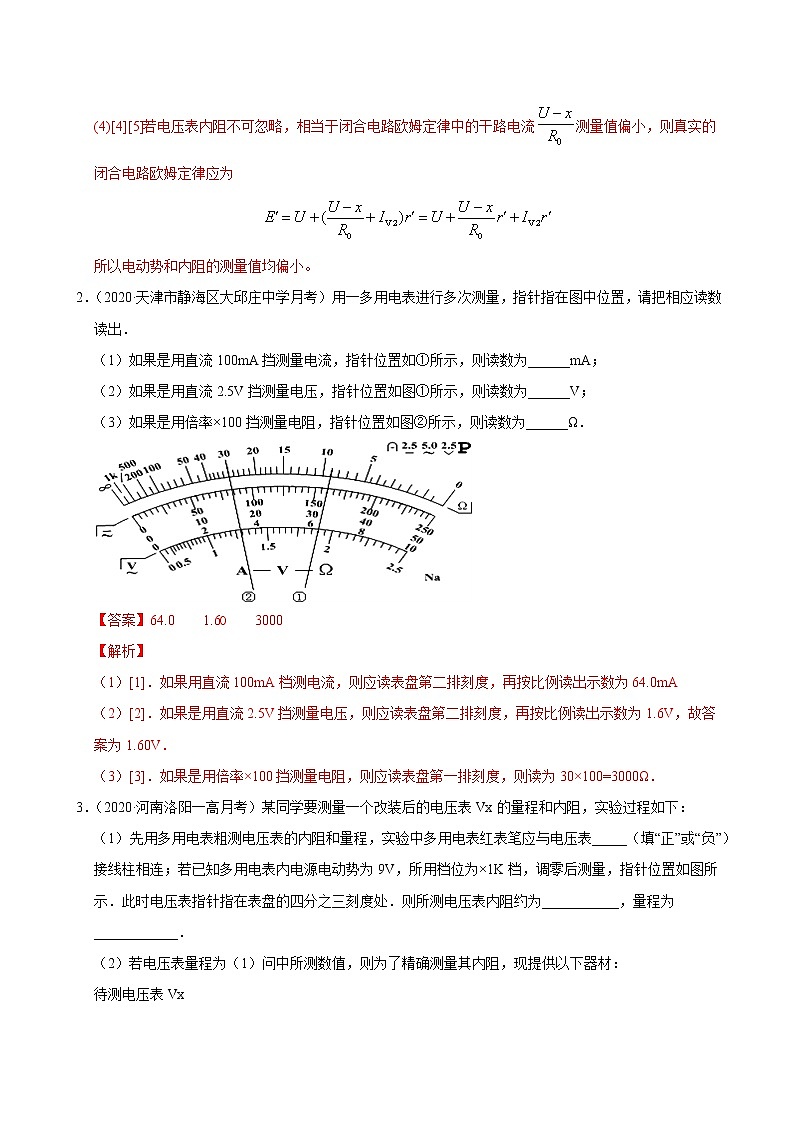

(4)[4][5]若电压表内阻不可忽略，相当于闭合电路欧姆定律中的干路电流测量值偏小，则真实的闭合电路欧姆定律应为
所以电动势和内阻的测量值均偏小。

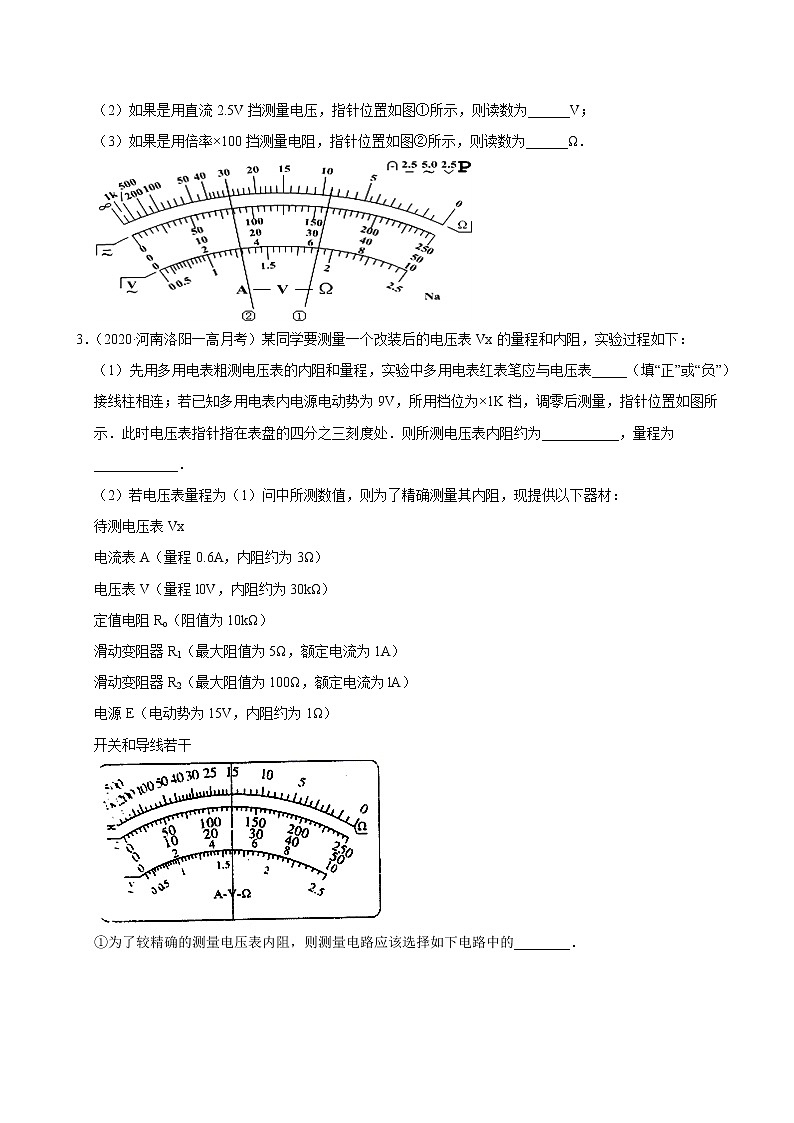

2．（2020·天津市静海区大邱庄中学月考）用一多用电表进行多次测量，指针指在图中位置，请把相应读数读出．
（1）如果是用直流100mA挡测量电流，指针位置如①所示，则读数为______mA；
（2）如果是用直流2.5V挡测量电压，指针位置如图①所示，则读数为______V；
（3）如果是用倍率×100挡测量电阻，指针位置如图②所示，则读数为______Ω．
【答案】64.0 1.60 3000
【解析】
（1）[1]．如果用直流100mA档测电流，则应读表盘第二排刻度，再按比例读出示数为64.0mA
（2）[2]．如果是用直流2.5V挡测量电压，则应读表盘第二排刻度，再按比例读出示数为1.6V，故答案为1.60V．
（3）[3]．如果是用倍率×100挡测量电阻，则应读表盘第一排刻度，则读为30×100=3000Ω．
3．（2020·河南洛阳一高月考）某同学要测量一个改装后的电压表Vx的量程和内阻，实验过程如下：
（1）先用多用电表粗测电压表的内阻和量程，实验中多用电表红表笔应与电压表_____（填“正”或“负”）接线柱相连；若已知多用电表内电源电动势为9V，所用档位为×1K档，调零后测量，指针位置如图所示．此时电压表指针指在表盘的四分之三刻度处．则所测电压表内阻约为___________，量程为____________．
（2）若电压表量程为（1）问中所测数值，则为了精确测量其内阻，现提供以下器材：
待测电压表Vx
电流表A（量程0.6A，内阻约为3Ω）
电压表V（量程l0V，内阻约为30kΩ）
定值电阻R（阻值为10kΩ）
滑动变阻器R1（最大阻值为5Ω，额定电流为1A）
滑动变阻器R2（最大阻值为100Ω，额定电流为lA）
电源E（电动势为15V，内阻约为1Ω）
开关和导线若干

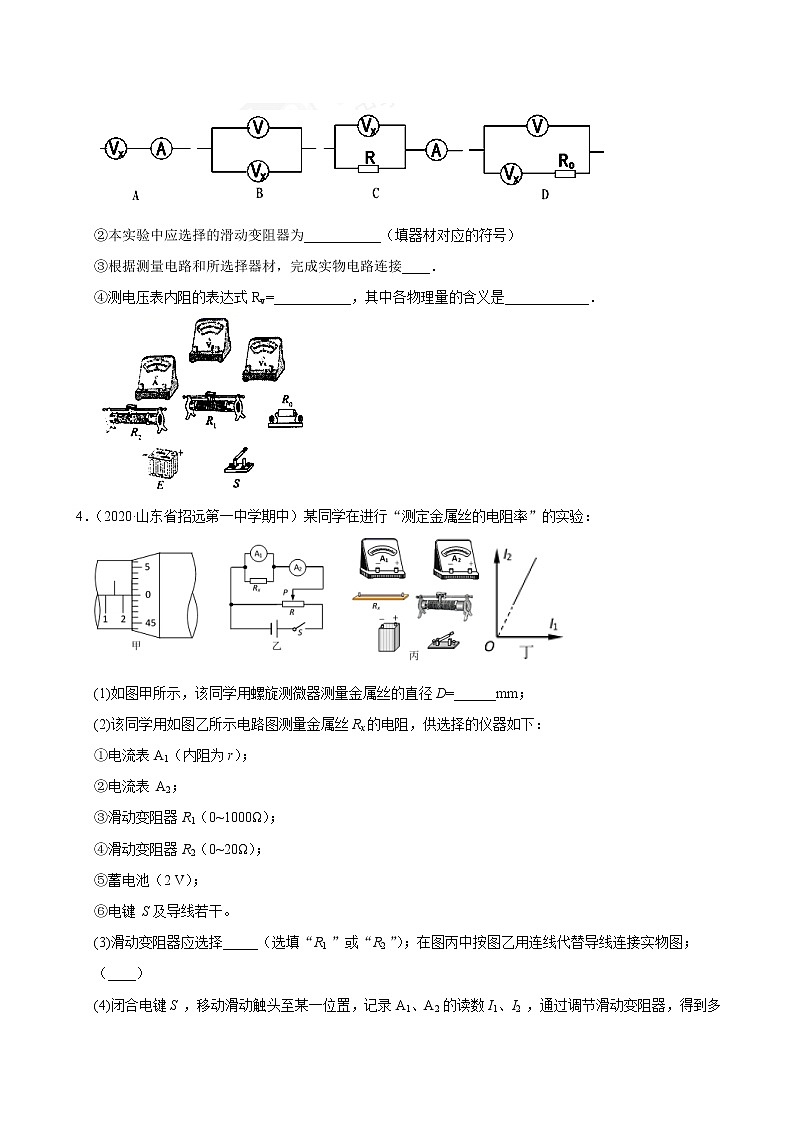

①为了较精确的测量电压表内阻，则测量电路应该选择如下电路中的________．
②本实验中应选择的滑动变阻器为___________（填器材对应的符号）
③根据测量电路和所选择器材，完成实物电路连接____．
④测电压表内阻的表达式Rv=___________，其中各物理量的含义是____________．
【答案】负 15kΩ （15.0 kΩ也可） 6V D R2 见解析 Ux为待测电压表读数，U为电压表读数，R0为定值电阻
【解析】
（1）[1][2][3]根据红进黑出原理可知红表笔接电源的负极，所以应和电压表负极相连；采用×1K档，故读数为，根据中值电阻规律可知外电路电阻即电压表内阻为，所以电路电流为，故此时电压表测量的示数为，为总量程的四分之三，故量程为
（2）①[4]由于电压表内阻较大，而电源电动势较小，故电路中的电流较小，电流读数误差太大，故A图不行；B图中只能测量出被测电压表的电压，但是无法得知电流，故无法计算电压表的内阻，B图不行；C中由于电流表测量总电流，通过电压表的电流过小，计算得出的电压表电流误差太大，C图不行；因为题中给的电压表量程太大，所以可以使被测电压表和定值电阻串联分压，根据串联电路中电压比等于电阻比即可得出结论，故D图可行，
②[5]因为电压表内阻较大，所以选用较大阻值的滑动变阻器，故选用
③[6]电路图如图所示，注意画线不能交叉
④[7][8]Ux为待测电压表读数，U为电压表读数，R0为定值电阻，故有，故根据串联电路中电压比等于电阻比可得
解得
4．（2020·山东省招远第一中学期中）某同学在进行“测定金属丝的电阻率”的实验：
(1)如图甲所示，该同学用螺旋测微器测量金属丝的直径D=______mm；
(2)该同学用如图乙所示电路图测量金属丝Rx的电阻，供选择的仪器如下：
①电流表A1（内阻为r）；
②电流表 A2；
③滑动变阻器R1（0~1000Ω）；
④滑动变阻器R2（0~20Ω）；
⑤蓄电池（2 V）；
⑥电键 S及导线若干。
(3)滑动变阻器应选择_____（选填“R1 ”或“R2 ”）；在图丙中按图乙用连线代替导线连接实物图；
（____）
(4)闭合电键S ，移动滑动触头至某一位置，记录A1、A2 的读数I1、I2 ，通过调节滑动变阻器，得到多组实验数据；以I2 为纵坐标， I1为横坐标，作出相应图像，如图丁所示。根据I2—I1 图像的斜率 k及电流表A1内阻r，写出金属丝电阻的表达式Rx= _______；
(5)测得金属丝连入电路的长度为L，则金属丝电阻率 ρ=________（用k、D、L、r表示）。
【答案】2.500 R2
【解析】
（1）[1]. 螺旋测微器测量金属丝的直径D=2mm+50.00.01mm=2.500mm；
（3）[2]根据电路原理图可知，滑动变阻器是分压式接法，所以滑动变阻器要选择较小的R2；
[3]根据电路原理图，实物图连线如图所示
（4）[4].根据欧姆定律可知金属丝电阻
变形得
所以I2—I1 图像的斜率
变形得
（5）[5]根据电阻定律得
解得
5．（2020·济南市历城第二中学月考）某同学在一次“测定金属的电阻率”的实验中，用米尺测出接入电路部分的金属丝的长度为l=0.720m，用螺旋测微器测出金属丝直径（刻度位置如图所示），用伏安法测出金属丝的电阻（电阻大约为5Ω），然后计算出该金属材料的电阻率．在用伏安法测定金属丝的电阻时，除被测金属丝外，还有如下实验器材料：
A．直流电源（输出电压为3V）
B．电流表A（0～0.6A，内阻约0.125Ω）
C．电压表A（0～3V，内阻3kΩ）
D．滑动变阻器（最大阻值20Ω）
E.开关、导线等
（1）从图中读出金属丝的直径为____________mm．
（2）根据所提供的器材，在虚线框中画出实验电路图____________．
（3）若根据伏安法测出金属丝的阻值为Rx=4.0Ω，则这种金属材料的电阻率为_________Ω•m（保留两位有效数字）
【答案】0.600; ;
【解析】
（1）从图中读出金属丝的直径为d=0.5mm+10.0×0.01mm=0.600mm
（2）因测量金属丝的电阻率电流不能太大，由，结合电流表读数原理，电流表应满足偏转一半以上，故总电阻大于10Ω小于5Ω，可见滑动变阻器可以用限流式；由于待测电阻的电阻值较小，电流表应用外接法，电路图如图所示：
（3）根据欧姆定律，有，根据电阻定律，有：，及，联立并代入数据可得：．
6．（2020·河北桃城·衡水中学月考）某同学利用下列器材描绘一只发光二极管在加正向电压时的图线。
A．发光二极管（正向电压小于等于，最大工作电流为）
B．电压表V（量程为，内阻很大）
C．毫安表A（量程为，内阻为）
D．滑动变阻器
E．定值电阻
F．电池组（，内阻不计）
G．开关和导线若干
(1)该同学对实验器材已经进行了部分连线，请用笔画线代替导线，把图甲中实验器材连接成完整的实验电路。（________）
(2)某次测量中，电压表、毫安表的示数如图乙中（a）、（b）所示，则发光二极管两端电压____V，通过发光二极管的电流_____（结果保留三位有效数字）。
(3)通过实验该同学描绘出了发光二极管的正向图线如图丙所示。若把此发光二极管和阻值为的定值电阻串联后与电池组（，内阻不计）组成闭合电路，此时发光二极管的阻值____，功率为______W。
【答案】 2.05 12.0 200
【解析】
（1）[1]滑动变阻器阻值较小，为能使发光二极管两端电压在较大范围内变化，控制电路需采用分压电路。设计电路如图所示
正确连线
。
（2）[2]电压表V的最小分度为，应估读到下一位，读数为。
[3]毫安表A的读数为，根据并联电路规律可知通过发光二极管的电流为
。
（3）[4]根据闭合电路欧姆定律可知发光二极管两端电压
在坐标系中做出
关系图线
与发光二极管的伏安特性曲线相交于点，此状态下二极管的电阻
。
[5]功率
。
7．（2020·江苏海安高级中学月考）某学校实验室购买了一卷表面有很薄绝缘层的镍铬合金丝，该校的一兴趣小组同学想通过自己设计的实验来测算合金丝的长度。已知该镍铬合金丝的常温电阻率ρ=1.0×Ω·m，他们选用的器材有多用电表、电流表、电压表、开关、滑动变阻器、螺旋测微器、导线和学生电源等。
(1)他们先使用多用电表粗测合金丝的电阻，操作过程分以下三个步骤：
①将红、黑表笔分别插入多用电表的“+”“一”插孔，选择电阻挡“×100”；
②调整“机械零点调节旋纽”使指针指到零刻度，调整时____（填“必须”“不能”）将两表笔短接，然后调整“欧姆调零旋钮”进行欧姆调零，调整时__________（填“必须”“不能”）将两表笔短接；
③把红、黑表笔分别与镍铭合金丝的两端（已刮去绝缘漆）相接，多用电表的示数如图甲所示，该合金丝的电阻约为__________Ω．
(2)为了更准确地测量镍铬合金丝电阻，已知所选用的电压表内阻为几千欧，电流表内阻为几欧，根据多用电表的示数，为了减少实验误差，并获得较大的电压调节范围，以下四个电路中最合理的是_________。
(3)他们使用螺旋测微器测量镍铬合金丝的直径，示数如图乙所示，则镍铬合金丝的直径为_________mm．
(4)根据多用电表测得的镍铬合金丝电阻值，不计合金丝绝缘漆的厚度，可估算出这卷镍铬合金丝的长度约为_________m。（结果保留整数）
【答案】不能 必须 1400 D 0.305 102
【解析】
(1)[1]机械调零是调整指针的“游丝（非常细的回摆弹簧）”张紧程度。电表在移动过程或受周围电磁场的影响下，指针会发生偏移，调整游丝的张力大小，即可调整指针左右的摆动位置。机械调零时不需要将两表笔短接。
[2]欧姆调零的原理为由于欧姆表内带电源，在接入不同（档位）电路中，不可能保证都刚好是满偏电流，所以需要进行内部电阻微调，达到电流满偏，必须将两表笔短接。
[3]读数为
(2)[4]根据题目，要求电压调节范围较大，滑动变阻器采用分压式接法；根据多用电表的读数1400Ω，可知被测电阻较大，电流表的分压可忽略，应该选用电流表内接法；故D项正确，ABC三项错误。
故选D。
(3)[5]螺旋测微器的读数为
(4)[6]根据公式，，联立可得
8．（2020·江苏海安高级中学月考）一位物理老师给他的学生发布了一个任务，要求较精确地测量一个充电宝的电动势和内阻，提供的器材如下：
A．电压表V（量程为3V，内阻约为3kΩ）
B．电流表A（量程为3A，内阻约为0.02Ω）
C．滑动变阻器R1（阻值范围0～10Ω）
D．电阻箱R2（0～9999.9Ω）
E．充电宝E（电动势约为5V）
F．开关S1、S2、导线若干
（1）同学们发现电压表的量程太小，准备把量程为3V的电压表改装成量程为6V的电压表，而改装电压表需要知道原来电压表的内阻，为此他们设计了如图甲所示的实验电路，实验步骤如下：按图甲接好电路，滑动变阻器R1的滑片置于最______（填“左”或“右”）侧，电阻箱R2调至较大，闭合两个开关，调节______（填“滑动变阻器R1”或“电阻箱R2”）使电压表满偏；断开开关S2，其他不动，调节______（填“滑动变阻器R1”或“电阻箱R2”）使电压表半偏，读出电阻箱R2的数值，即等于电压表的内阻。
（2）如果通过上述实验测得电压表的内阻为3050Ω，请你帮助设计改装成量程为6V的电压表，并利用上述所给器材设计测量充电宝的电动势与内阻（充电宝内阻较小）的电路，把设计的电路画在如图乙所示的虚线框中______（图上标出器材名称字母）。
（3）根据实际测出的电压表与电流表的值，通过描点连线，得到如图丙所示的U－I图线，则充电宝的电动势E=______V，内阻r=______Ω。（结果均保留两位有效数字）
【答案】左 滑动变阻器R1 电阻箱 5.0 1.7
【解析】
（1）[1]分压式在连接开关前，要上部分电压为零，滑动变阻器R1的滑片置于最左边；
[2]因为一开始滑动变阻器调到最左端，电压表示数为零，因此需要先调节滑动变阻器R1使电压表满偏；
[3]断开开关S2，通过调节电阻箱R2，让电阻箱分压，使电压表半偏；
（2）[4]因为电压表量程过小，因此需要串联一个电阻提高量程，因此电路连接如下图
（3）[5]根据U-I图像可知，当电流为零时，电压对应示数的两倍为电动势，故电动势E为5V；
[6] U-I图像中的斜率为内阻，故内阻为
9．（2020·浙江月考）LED被公认为21世纪“绿色照明”，具有“高节能”“寿命长”“多变幻”“利环保”“高新尖”等特点，LED通用照明成为最具市场潜力的行业热点，LED绿色照明技术已经真正走进了我们的生活。某实验小组要精确测定额定电压为的LED灯正常工作时的电阻，已知该灯正常工作时的电阻大约为。实验室提供的器材有：

A．电流表（量程为，内阻约为，读数记为）
B．电流表（量程为，内阻，读数记为）
C．电压表V（量程为，两阻，读数记为U）
D．定值电阻
E.定值电阻
F.滑动变阻器
G.滑动变阻器
H.蓄电池E（电动势为，内阻很小），开关S一个
(1)如图所示是某同学设计的实验电路图，请你帮他选择合适的器材，电表1应选_____电表2应选_____，定值电阻应选_____，滑动变阻器应选______。（这四空均填写器材前的字母代号）
(2)测量小灯泡电阻的表达式为______（用字母表示），实验时，不断改变滑动变阻器的阻值，当电表2的示数达到_____时，其对应的结果为小灯泡正常工作时的电阻。
【答案】A B D F 3.75mA
【解析】
(1) [1][2][3][4]LED灯正常工作时的电流为 则电表1应该选择电流表A；由于所给的电压表量程过大，则可选择已知内阻的电流表B与定值电阻串联，若选择定值电阻，则
可知定值电阻选择D即可。由于滑动变阻器要接成分压电路，可知要选择阻值较小的F即可；
(2)[5]测量小灯泡电阻的表达式为
[6]当灯泡两端电压为3V时灯泡正常工作，此时电表2读数为
10．（2020·西藏山南二中月考）在做《测定金属的电阻率》的实验中，若待测电阻丝的电阻约为5 Ω，要求测量结果尽量准确，备有以下器材：
A．电池组（3 V、内阻l Ω）
B．电流表（0~3 A，内阻0.0125 Ω）
C．电流表（0~0.6 A，内阻0.125Ω）
D．电压表（0~3 V，内阻4 kΩ）
E.电压表（0-15 V，内阻15 kΩ）
F.滑动变阻器（0-20 Ω，允许最大电流l A）
G.滑动变阻器（0~2000 Ω，允许最大电流0.3 A）
H.开关、导线
①上述器材中电流表选用的是______，电压表选用的是______ 。（只填写字母代号）
②某同学采用了图所示的部分电路测量电阻，则测量值比真实值偏____________ （选填“大”或“小”）。
③根据测量数据得到的伏安特性曲线如图所示，图中MN段向上弯曲的主要原因是___________。
【答案】C D 小 热量产生温度升高电阻增大
【解析】
①[1][2]电源电动势为3V，则电压表选择D即可；电路中可能出现的最大电流为
则电流表选择C；
②[3]用此电路测量电阻，由于电压表的分流作用使得电流的测量值偏大，则电阻的测量值比真实值偏小。
③[4]图中MN段向上弯曲的主要原因是由于电阻中产生热量，使得温度升高，电阻增大。
11．（2020·重庆高一月考）某同学欲将内阻为98.5Ω、量程为100uA的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的15kΩ刻度正好对应电流表表盘的50uA刻度．可选用的器材还有：定值电阻R0（阻值14kΩ），滑动变阻器R1（最大阻值1500Ω），滑动变阻器R2（最大阻值500Ω），电阻箱（0~99999.9Ω），干电池（E=1.5V，r=1.5Ω），红、黑表笔和导线若干．
（1）欧姆表设计
将图（a）中的实物连线组成欧姆表．（____________）欧姆表改装好后，滑动变阻器R接入电路的电阻应为____Ω：滑动变阻器选____（填“R1”或“R2”）．
（2）刻度欧姆表表盘
通过计算，对整个表盘进行电阻刻度，如图（b）所示．表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为____、____．
（3）校准
红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向___kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量．若校准某刻度时，电阻箱旋钮位置如图（c）所示，则电阻箱接入的阻值为_______Ω．
【答案】 900 R1 45 5 0 35000.0
【解析】
（1）连线如图：
根据欧姆表的改装原理，当电流计满偏时，则，解得R=900Ω；为了滑动变阻器的安全，则滑动变阻器选择R1；
（2）在a处， ，解得Rxa=45kΩ；
在b处，则，解得Rxb=5kΩ；
（3）校准：红黑表笔短接，调节滑动变阻器，使欧姆表指针指到0 kΩ处；由图可知，电阻箱接入的电阻为：R=35000.0Ω．
12．（2020·横峰中学月考）某同学想要较为精确的测量一只电流表 (量程为 4mA 、内阻约为 100Ω )的内阻．实验室中可供选择的器材有：
电流表 ：量程为 5mA ，内阻约为 50Ω ；
电压表 ：量程为 4V ，内阻约为 4000Ω ；
定值电阻：阻值 ＝5Ω ；
定值电阻：阻值 ＝60Ω ；
滑动变阻器：最大电阻 15Ω ，额定电流 1A ；
直流电源：电动势 1.5V ，内阻 0.5Ω ；
开关，导线若干．
（1）该同学选用其中的部分器材设计了如图甲所示的电路进行测量，你认为该设计方案不合理的地方是 _________________________________．
（2）请用电流表、和某一定值电阻重新设计实验，并在乙图的方框中将正确的电路图补充完整(图中注明所选器材符号)___________．
（3）按照乙图电路进行实验，测得电流表的示数为 ，电流表的示数为，则电流表内阻的表达式为 ______．
（4）根据测量数据，做出的 ― 图象如图丙所示，则电流表的内阻为 _______Ω .(结果保留两位有效数字)
【答案】 ( 1 )电压表量程太大； （2）如图所示：
（3） （4）90Ω
【解析】
（1）根据待测电流表的最大电压判断电路的缺陷；（2）根据实验原理设计电路图；（3）根据欧姆定律及电路结构得到待测电流表内阻表达式；（4）根据电流表内阻表达式以及I1―I2 图象求解电流表内阻.
【详解】
（1）待测电流表量程为 5mA ，内阻约为 50Ω；可知最大电压约为0.25V，可知电压表量程太大；
（2）设计电路如图：
（3）根据欧姆定律可知，待测电流表G1内阻表达式为：
（4）因，由图像可知：，可得
13．（2020·嘉兴市第五高级中学月考）小强同学要测一段粗细均匀的电阻丝的阻值，他先用多用电表粗测其电阻约为，随后将其固定在带有刻度尺的木板上，准备进一步精确测量其电阻。现有电源(电动势E为，内阻不计)、开关和导线若干，以及下列器材:
A．电流表(量程，内阻约) B．电流表(量程，内阻约)
C．电压表(量程，内阻约) D．滑动变阻器(，额定电流)
E.滑动变阻器(，额定电流)
（1）为减小误差，且便于操作，在实验中电流表应选________，滑动变阻器应选________(选填器材前的字母)。
（2）如图所示，是测量该电阻丝电阻的实验器材实物图，图中已连接了部分导线，还有两根导线没有连接，请用笔替代导线，补充完成_________。
（3）在开关闭合前，滑动变阻器的滑片应当调到最________(选填“左”或“右”)端；闭合开关后，实验中电压表读数的最小值________(选填“大于零”或“等于零”)。
（4）若不计实验中的偶然误差，则下列说法正确的是________。
A．测量值偏大，产生系统误差的主要原因是电流表分压
B．测量值偏小，产生系统误差的主要原因是电压表分流
C．若已知电流表的内阻，可计算出待测电阻的真实值
【答案】B D 见解析 左 大于零 BC
【解析】
(1)[1]回路中只接入待测电阻时，电流最大，且最大值
因此选电流表B。
[2]由于本题采用的滑动变阻器的限流式接法，一般滑动变阻器的阻值是待测电阻的2～5倍调节起来比较方便，故滑动变阻器选D。
(2) [3]由于测量小电阻，采用电流表的外接法，连接电路如图所示
(3)[4][5]限流接法的滑动变阻器在开关闭合前应调到最左边；使其接入电路的阻值最大，使回路中电压表和电流表示数都最小，起到保护电路的作用；但回路电流大于零，因此电压表的示数大于零。
(4)[6]AB．由于采用电流表的外接，根据
电压表测量准确，但由于电压表的分流作用，使得电流表测量值偏大，从而电阻的测量值偏小，A错误，B正确；
C．电阻的测量值等于电压表与待测电阻并联之后的总电阻，如果知道电压表内阻可算出待测慢阻的真实值，C正确。
故选BC。
14．（2020·鸡泽县第一中学高二月考）有一额定电压为2.8 V，额定功率0.56 W的小灯泡，现要用伏安法描绘这个小灯泡的伏安特性曲线，有下列器材可供选用：
A．电压表（量程0~3 V内阻约6 kΩ）
B．电压表（量程0~6 V，内阻约20 kΩ）
C．电流表（量程0~0.6 A，内阻约0.5 Ω）
D．电流表（量程0~200 mA，内阻约20 Ω）
E.滑动变阻器（最大电阻10 Ω，允许最大电流2 A）
F.滑动变阻器（最大电阻200 Ω，允许最大电流150 mA）
G.三节干电池（电动势约为4.5 V）
H.电键、导线若干
(1)为提高实验的精确程度，电压表应选用____；电流表应选用___；滑动变阻器应选用____；（以上均填器材前的序号）
(2)请在虚线框内画出描绘小灯泡伏安特性曲线的电路图____；
(3)通过实验描绘出小灯泡的伏安特性曲线如图所示，某同学将一电源（电动势E=2 V，内阻r=5 Ω）与此小灯泡直接连接时，小灯泡的实际功率是____W（保留两位有效数字）。
【答案】A D E 0.18（0.16~0.20范围内均给对）
【解析】
(1)由题意可知，灯泡的额定电压为2.8V，为了准确性及安全性原则，电压表应选择A；由P=UI可得，灯泡的额定电流为：，故电流表应选择D；测量灯泡的伏安特性曲线实验中应采用分压接法，故滑动变阻器应选用小电阻，故滑动变阻器应选择 E；
(2)测量小灯泡的伏安特性曲线时，要求电压值从零开始变化，故滑动变阻器应采有分压接法；灯泡内阻约为：，而电流表内阻约为20Ω，故电流表应采用外接法；故电路图如图所示∶
(3) 由电源的电动势和内阻作出电源的伏安特性曲线如图所示：
则交点为灯泡的工作点，由图可知，灯泡的电压为1.38V，电流为0.15A，则灯泡的功率P=UI=1.3×0.13=0.17W；（0.16~0.20范围内均给对）
