2021 年全国各省市物理中考真题汇编
电学实验题 1

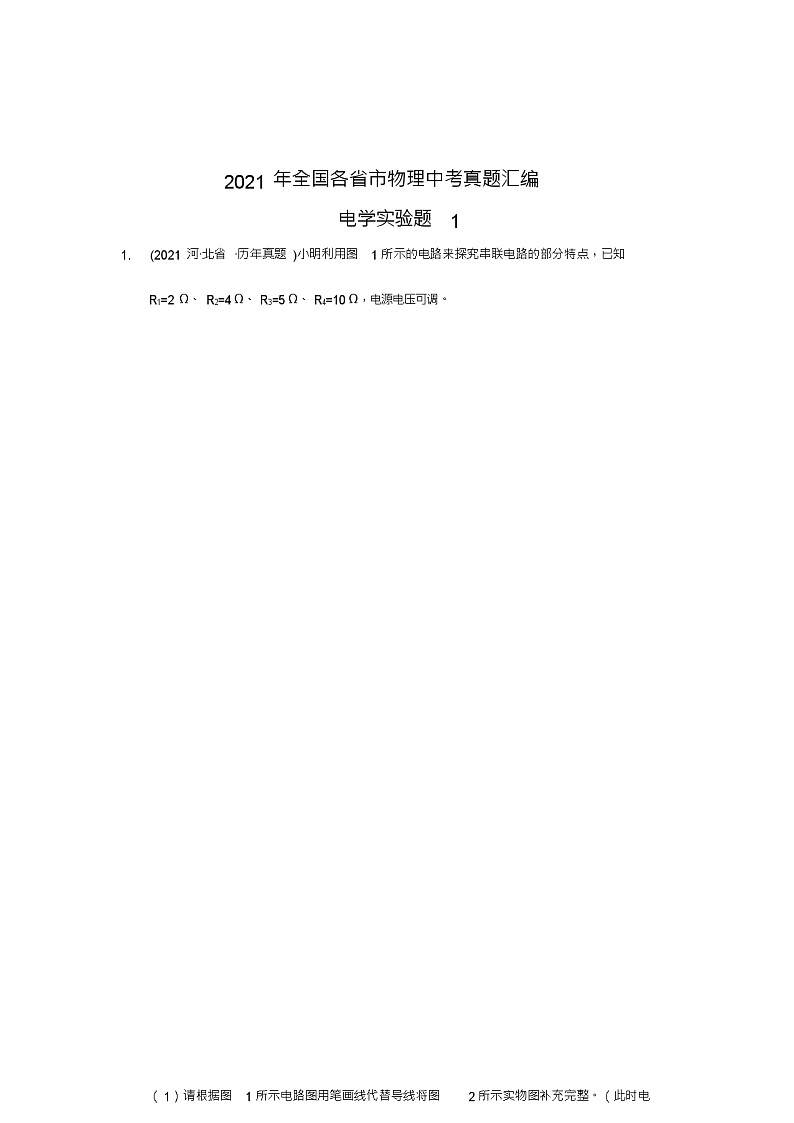

1. (2021 河·北省 ·历年真题 )小明利用图 1 所示的电路来探究串联电路的部分特点，已知
R1=2 Ω、 R2=4 Ω、 R3=5 Ω、 R4=10 Ω，电源电压可调。
（ 1）请根据图 1 所示电路图用笔画线代替导线将图 2 所示实物图补充完整。（此时电
源电压为 3V）

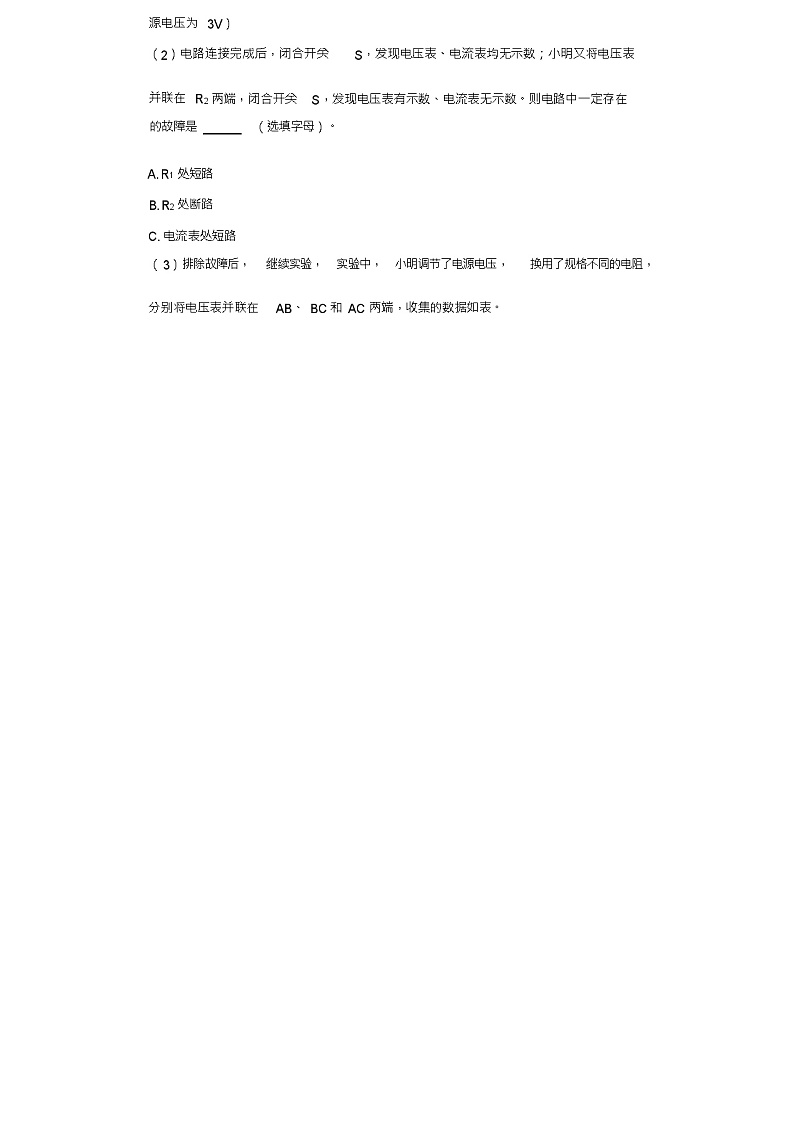

（2）电路连接完成后，闭合开关 S，发现电压表、电流表均无示数；小明又将电压表
并联在 R2 两端，闭合开关 S，发现电压表有示数、电流表无示数。则电路中一定存在
的故障是 ______ （选填字母）。
A. R1 处短路
B. R2 处断路
C. 电流表处短路
（ 3） 排除故障后， 继续实验， 实验中， 小明调节了电源电压， 换用了规格不同的电阻，

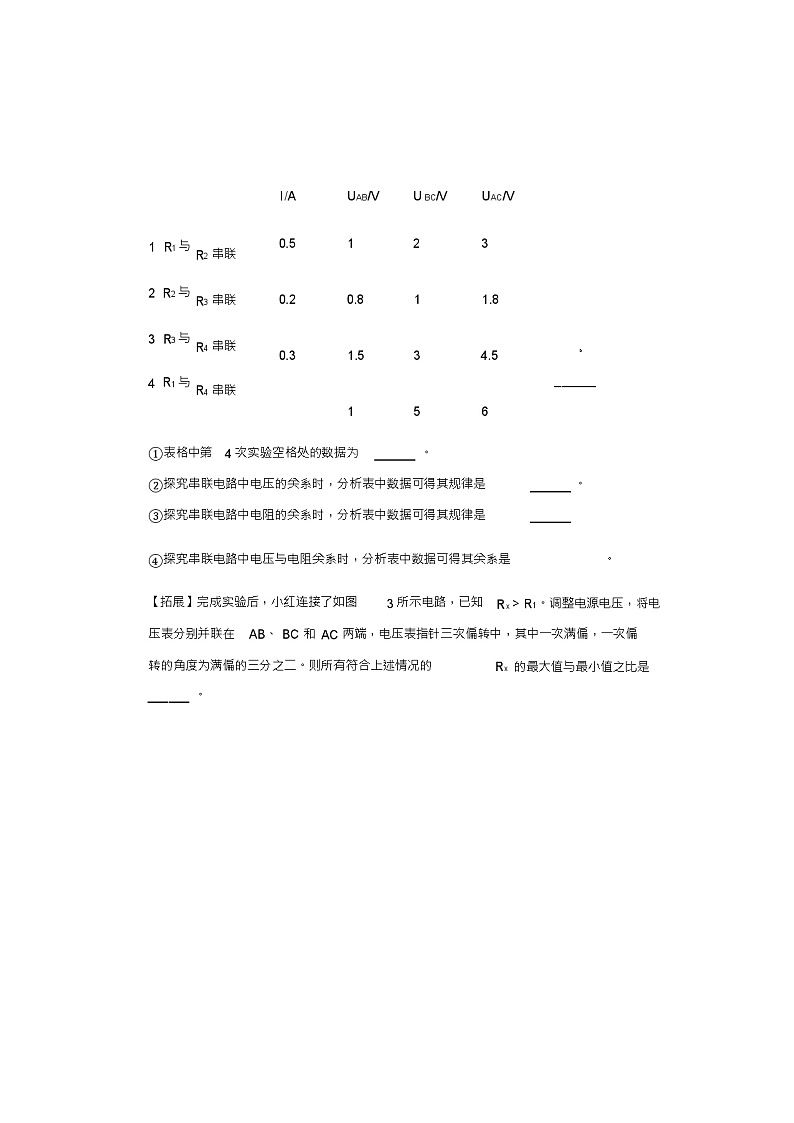

分别将电压表并联在 AB、 BC 和 AC 两端，收集的数据如表。
。
______
1 R1 与
2 R2 与
3 R3 与
4 R1 与
R2 串联
R3 串联
R4 串联
R4 串联
I /A
0.5
0.2
0.3
UAB/V
1
0.8
1.5
1
U BC/V
2
1
3
5
UAC/V
3
1.8
4.5
6
①表格中第 4 次实验空格处的数据为 ______ 。
②探究串联电路中电压的关系时，分析表中数据可得其规律是 ______ 。
③探究串联电路中电阻的关系时，分析表中数据可得其规律是 ______
④探究串联电路中电压与电阻关系时，分析表中数据可得其关系是 。
【拓展】完成实验后，小红连接了如图 3 所示电路，已知 Rx＞ R1。调整电源电压，将电
压表分别并联在 AB、 BC 和 AC 两端，电压表指针三次偏转中，其中一次满偏，一次偏
转的角度为满偏的三分之二。则所有符合上述情况的 Rx 的最大值与最小值之比是
______ 。
。
A
2. (2021 青· 海省 ·历年真题 )某兴趣小组在探究额定电压为 2.5V 的小灯泡的电阻随温度变化
规律时，他们先进行了如下猜想。
猜想一：小灯泡的电阻可能随温度的升高而增大；
猜想二：小灯泡的电阻可能随温度的升高而减小；
猜想三：小灯泡的电阻不随温度的变化而变化。
接下来他们设计了如图所示的实验电路进行探究，他们具体的探究过程为：
（ 1）完成电路连接，闭合开关前，滑动变阻器的滑片应移到最 ______ （填“左”或
“右”）端。
（2）闭合开关后，发现小灯泡不亮，电压表无示数，电流表有示数，移动滑动变阻器
的滑片时，电流表的示数发生变化，则故障原因可能是小灯泡 ______ （填“断路”或
“短路”）。
（ 3）故障排除后，进行实验并记录了前 4 组数据如下表所示，第 5 次实验的电流值如
图所示，则电流大小为 ______
次数 1 2 3 4 5
电压（ U/V） 0.5 1.0 1.5 2.0 2.5
电流（ I/A） 0.18 0.30 0.38 0.44 0
（4）根据上表记录的实验数据，在如图所示的坐标中绘出小灯泡的电流随电压变化的
大致图像。 通过图像分析可知， 小灯泡的电阻随温度的升高而 ______ （填“增大”“不
变”或“减小”）。
3. (2021 河· 南省 ·历年真题 )为测量一定值电阻的阻值，某实验小组选用的实验器材有：待
测电阻 Rx、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干。
（ 1）请你用笔画线代替导线，将图甲中的实物电路连接完整。
（2）小组设计了一个记录与处理数据的表格，请将如表中①②处的内容填写完整。
实验次数 ①______ ②______ 电阻 R/ Ω
1
2
3
（ 3）某次测量时，电压表示数为 2.5V ，电流表指针位置如图乙所示，则电流表示数为 ______A ，本次测得 Rx 的阻值为 ______ Ω。
（4）本实验进行了多次测量， 其目的与下列实验中多次测量的目的相同的是
字母代号）。
A.用刻度尺测量铅笔的长度
B.测量小灯泡的电阻
C.测量小灯泡的电功率
（ 5）他们又对实验进行了拓展，利用电源（电压未知且恒定不变）、阻值已知为
的定值电阻、电压表、开关等器材，设计了如图丙所示的电路，也测出了
请你完成下列实验步骤：
①闭合开关 S1 ，断开 S2，读出电压表的示数 U 1；
②______ ，读出电压表的示数 U2；
③待测电阻的阻值 Rx= ______ （用已知量和测得量的字母表示）
______（填
R0
Rx 的阻值，
4. (2021 陕·西省 ·历年真题 )在探究通过导体的电流与导体两端电压的关系时，小明设计了
如图 -1 所示电路。电源电压为 3V 且保持不变， R 为定值电阻。
（ 1） 连接电路时， 开关应处于 ______ 状态； 闭合开开关前滑动变阻器的滑片 P 应处于
______ 处。
（2）闭合开关 S，发现电压表示数接近 3V，电流表指针几乎不偏转，移动滑片 P 的过
程中， 两表示数均无变化。 已知导线、 仪表均完好， 且接触良好， 则故障原因是 ______ 。
（ 3）排除故障后，闭合开关 S，小明改变电阻 R 两端的电压，进行了多次实验，实验
数据记录如下表。
试验次数 1 2 3 4
电压表示数 U/V 1.0 1.5 2.0 2.5
电流表示数 I/A 0.10 0.15 0.20 0.25
①请根据表中数据， 在图 -2 中用描点法画出导体中的电流 I 与导体两端电压 U 的关系图
象。
②分析数据可得：当导体电阻一定时，导体中的电流与导体两端的电压成 ______ 。
（4）在此实验中改变电阻 R 两端的电压是通过改变 ______ 来实现的。
（ 5）此实验中多次测量寻找普遍规律的目的与下面的 ______ （选填“ A ”或“ B”）
实验中多次测量的目的相同。
A.探究电流与电阻的关系
B.测量未知电阻的阻值
。
5. (2021 湖· 南省张家界市 ·历年真题 )小丽在探究“电路中电流与电阻的关系”时，可供使
用的实验器材有： 电源 （电压恒为 6V）、 电流表、 电压表、 滑动变阻器、 开关各一个、
阻值不同的定值电阻四个（ 5Ω、 10Ω、 15Ω、 20Ω），导线若干。
（ 1）请用笔画线代替导线将甲图的实物图补充完整，要求滑动变阻器滑片 P 向 c端滑
动时接入电路中的阻值变小。
（2）当闭合开关试触时，发现电流表指针摆动出现了图乙所示情况，存在的问题是：
______ 。
（ 3）将 5Ω的电阻接入 a、 b 间，闭合开关后，移动滑片 P 使电压表示数为 U0，记录相
应的电流值；然后将 5Ω 的电阻换成 10Ω、 15Ω 的电阻接入 a、 b 间，闭合开关后，滑
片 P 应向______
电流值。
（4）小丽在换用
（选填“ c”或“ d”）端移动，直至电压表示数也为 U0 ，记下相应的
20Ω 电阻做实验时，发现电阻已经损坏，她灵机一动，利用现有的几
个电阻解诀了这个问题。请你写出小丽的做法： ______
（ 5）小丽完成上述操作后又选了一个 2Ω 的电阻进行实验，结果发现实验不能正常进
行，为完成此实验，电路需要做出调整的是 ______ 。
（ 6）小丽根据实验数据得出 I-R 变化的图像， 如图丙所示： 则小丽实验时 U 0= ______ V，
实验的小丽所用的滑动变阻器其最大阻值不能小于 ______ Ω。
（ 7）小丽在得出 I -R 图像之后，又画出了如图丁所示的
阻成反比。请对此做出评价 ______ 。
1
I - 图像，得出结论，电流与电
??
6. (2021 广· 东省 ·历年真题 )在“探究电流与电阻的关系”实验中，实物器材有：电源（电
压恒为 4.5V）、 电流表、 电压表、 滑动变阻器 （标有“ 20Ω 2A”字样） 和开关各一个，
定 值 电 阻 五 个 （ 5Ω 、 10Ω 、 15Ω 、 20Ω 、 25Ω ） ， 导 线 若 干 。
（ 1）将如图甲实验电路连接完整。
（2）闭合开关前，应将滑动变阻器的滑片 （ 3 ）图乙是根据实验数据画出的定值电阻的 ______ ，其数值为 ______ 。
P 移到最 ______ 端。
I- R 图象，其中阴影面积的物理意义是
7. (2021 ·山西省 ·历年真题 ) “圆梦”学习小组在“测量小灯泡的电功率”实验中，小灯泡
额定电压为 2.5V。
（ 1）请你用笔画线代替导线，将图甲中的实物电路连接完整（导线不得交叉）。（其
他接法合理即可）
（2）正确连接电路后，闭合开关，发现电流表指针不动。但用手按住开关，发现电流 表指针摆动，出现这种现象的原因是 ______ 。
（ 3）排除故障后，闭合开关，移动滑动变阻器滑片，当小灯泡正常发光时，电流表的 示数如图乙所示，则小灯泡的额定功率是 ______ W。
（4）小组的同学在实验中又测出了几组数据，请你帮他们设计一个实验记录表格。
8. (2021 江· 苏省泰州市 ·历年真题 )小明和小华在实验室做如下两个电学实验：
实验次数 电阻 R/ Ω 电流 I/A
1 5 0.32
2 10 0.16
3 20 0.08
（ 1）在探究“通过导体的电流与电阻的关系”实验中，小明所用的器材有：新干电池
两节， 5Ω、 10Ω、 20Ω的定值电阻各一个，电流表、电压表、“ 20Ω 1 A”的滑动变阻
器、开关各一个及导线若干。
①实验中小明将 5Ω 的电阻接入电路中，连接的电路如图甲所示，经检查发现有一根导 线连接错误，请你在这根导线上打“ ×”，并用笔画线代替导线画出正确的接法；
②改正错误后，将滑片调至 ______ （选填“ A ”或“ B ”）端，闭合开关，调节滑动变
阻器滑片至某一位置，使电压表示数为 1.6V ，读出电流表的示数并记录在表格中，将
此时滑片的位置标记为 M；
③接着将 5Ω 的电阻换为 10Ω，调节滑动变阻器，使电压表示数仍为 1.6V，读出对应电 流表的示数并记录，此时滑片的位置在 M 的______ （选填“左侧”或“右侧”）； ④最后小明换用 20Ω 的电阻继续进行实验并记录电流表的示数；分析表中数据，可得
到的结论是： ______ 。
（2 ）小华利用电源（电压恒定且未知）、电流表、电阻箱（ 0～ 999.9 Ω）、铭牌不清楚
的滑动变阻器、 开关、单刀双掷开关各一个及导线若干， 设计了如图乙所示电路， 测出
了额定电流为 I 额 的小灯泡的额定功率请你帮助小华补全实验方案：
①闭合开关 S1 ，将开关 S2 拨至 1 ，调节电阻箱 R1，使______ ，读出此时电阻箱接入电
路中的阻值为 R；
②仍闭合开关 S1 ，将开关 S2 拨至 2，只调节 R2 ，使电流表示数为 I 额；
③在步骤②的基础上，将 R1 阻值调为 0， R2 的滑片 ______ （填滑动变阻器滑片的位置
变化情况），并读出电流表示数为
④则小灯泡额定功率的表达式为：
I
；
P= ______ （用已知量和所测物理量的符号表示）；
⑤实验后小华发现， 电路中只需将 ______ 和______ 互换位置， 可以更简单地测出小灯
泡的额定功率。
9. (2021 湖· 北省武汉市 ·历年真题 )某同学用下列器材测量定值电阻的阻值：
干电池 2 节，电流表 A ，电压表 V，滑动变阻器（规格“ 30Ω， 2A”），开关及导线。
（ 1）他连接了如图所示的电路，接错了一根导线，请你在这根导线上打“
画出正确的那根导线。
（2）正确连接电路后，闭合开关前，应将滑动变阻器 ______ 。
（ 3）他按正确步骤进行了 3 次实验， 记录数据如表所示， 此定值电阻的阻值为
×”，并补
______ Ω
（结果保留一位小数）。
数据序号
电压 U/V
电流 I/A
1
1.2
0.10
2
1.8
0.15
3
2.5
0.20
（4）为了使并联在定值电阻两端的电压表的示数为 以采取的措施是 ______ 。
（ 5） 他将上述实验中的定值电阻换成额定电压为
0.5V，在不增加器材的情况下，可
2.5V 的小灯泡， 用同样的方法测定小
灯泡的电阻。当电压表的示数为 0.2V 时，电流表的示数为 0.10A；当电压表的示数为
2.4V 时， 电流表的示数为 0.30A；则电压表的示数为 2.0V 时， 电流表的示数可能为 ______
（填“ 0.20A ”“ 0.25A”“ 0.28A ”或“ 0.30A”）。
10. (2021 湖· 南省怀化市 ·历年真题 )小张同学进行“伏安法测电阻”的实验，实物图如图甲
所示。
（ 1）请你用笔画线代替导线，将图甲中的电路连接完整。（导线不得交叉）
（2）闭合开关前，滑动变阻器的滑片应滑到最 ______ （选填“左”或“右”）端。
（ 3）某次实验中， 移动滑片使电压表示数为 2.0V，此时电流表的指针位置如图乙所示， 则电流表的示数为 ______A，本次测得 R1 的阻值为 ______ Ω。
（4）实验后，小张同学设计了另外一种测电阻的方法，电路图如图丙所示。 Rx 为待测
电阻，电源电压恒定，定值电阻 R0=20 Ω。实验步骤如下：
①保持开关 S2 断开，闭合开关 S、 S1 ，读出并记录电流表示数 I1=0.3A；
②断开开关 S1 ，闭合开关 S、 S2 ，读出并记录电流表示数 I2=0.5A。
处理实验数据，可求得 Rx= ______ 。Ω
。
W
11. (2021 湖· 北省十堰市 ·历年真题 )小华利用如图甲所示的电路测量额定电压为 3.8V 的小灯
泡的额定功率。
（ 1）请用笔画线代替导线，将图甲的实物图连接完整（要求滑动变阻器滑片向右移动
时灯泡变亮）。
（2 ）小华在连接电路最后一根导线时灯泡立即发光，则她连接电路时存在的错误是
______ 。
（ 3）当小灯泡正常发光时， 电流表示数如图乙所示，
实际测量时， 电压表有示数时内部有微弱的电流通过，
所测小灯泡的额定功率偏 ______ 。
则小灯泡的额定功率是 ______
若考虑这个微弱电流的影响， 则
（4）小明想利用小华的实验器材测量一未知电阻 Rx 的阻值，发现电流表损坏，善于动
脑的小明认真思考后， 利用小华实验中小灯泡的额定电压 U 额和测得的额定电流 I 额， 设
计如图丙所示电路，测出 Rx 的阻值，请你帮助小明补全实验步骤。
①先闭合开关
②再断开开关
为 U；
S、 S1，调节滑动变阻器滑片使电压表示数为 ______ ；
S1，闭合开关 S2，保持滑动变阻器滑片位置不变，读出此时电压表示数
③待测电阻 Rx= ______ （用所测物理量和已知物理量符号表示）
12. (2021 ·湖南省长沙市 ·历年真题 )实验室有两种不同规格的灯泡，它们的额定电流均为
0.3A，额定电压分别为 3V 和 2.5V，在某次测量小灯泡电功率的实验时，老师发现实验
室有两个灯泡上额定电压的字样均模糊不清， 老师要小伟和小雪通过实验分辨出这两个
小灯泡。
（ 1）小伟将一个灯泡连接好如图甲所示的电路，正准备闭合开关，小雪指出他的电路 有一处不妥，请指出电路中的不妥之处： ______ ；
（2）改正错误后，小伟闭合开关移动滑片，使电流表的示数为 0.3A，电压表的示数如
乙图所示，则这个小灯泡的额定功率为 ______ W；
（ 3）小伟准备用相同的方法分辨另一个小灯泡，而小雪采取了丙图所示的方法分辨这
两个小灯泡，闭合开关后，她调节滑动变阻器的滑片使电流表的示数为 0.3A，这时她
发现 L1 比 L2 更亮一些，则 L 1 的额定电压为 ______ V。
13. (2021 广· 西 ·历年真题 )在“测量小灯泡的电功率”实验中， 电源电压有 4V、6V、8V、10V、
12V 可选，待测小灯泡标有“ 6V”字样。小华按图甲连接电路，再将电压表接入电路。
电 压 表 示 电 流 表 示 小 灯 泡 功
序号
数 U/V 数 I/A 率 P/W
1 1.6 0.30 /
2 0.42 /
3 4.0 0.53 /
（ 1）本实验的实验原理是 ______ 。
（2）实验前应将滑动变阻器 R1 的滑片 P 置于______ （选填“ A”或“ B”）端。 （ 3 ）小华检查电路连接无误后，闭合开关 S，发现小灯泡不亮，接下来应该观察的是 ______ 。
（4）排除故障后，小华闭合开关 S，将电压表和电流表示数记录在如表的序号 1 中。
接着，先后将滑片 P 移到 R1 中间某处及另一端，将相应的电压表和电流表示数分别记
录在如表序号 2、 3 中。
。
①序号 2 数据中，电压表示数如图 1 乙所示，为 ______ V；
②分析数据可知， 实验中小华将电压表接在 ______ （选填“小灯泡”或“
③小华发现这样是无法测定小灯泡的额定功率的，于是将电源电压调至
记调换电流表量程，导致电流表被烧坏。经思考，他再找来一个滑动变阻器
开关，重新设计实验方案如图 2 所示，操作如下：
R1”） 两端；
8V ，但由于忘
R2 和两个
a.调节电源电压
b.将 R1、 R2滑片置于阻值最大处，闭合开关 S、 S1，断开 S2 ，移动 R2 滑片，使小灯泡正
常发光；
c.保持 R1、 R2滑片位置不变，闭合开关 S、 S2 ，断开 S1 ，此时电压表示数为 5V；则电源
电压为 ______ V，小灯泡的额定功率为 ______ W。
14. (2021 江· 苏省南京市 ·历年真题 )有一个阻值未知的定值电阻
标有“ 0.3A”字样的小灯泡（阻值约为 10Ω），要求测出
率
Rx （阻值 6 Ω～ 10 Ω）和一个
Rx 的阻值和小灯泡的额定功
（ 1）图甲是小明用伏安法测量 格是“ 10Ω 2 A”。
Rx 阻值的实物电路，电源电压恒为 3V，滑动变阻器规
①甲图中有一根导线连接错误，请在该导线上画“ ×”，并在图上改正（所画的导线不
能交叉）。
②改正电路后，正确操作，当电压表示数为 1.8V 时，电流表的示数如图乙所示，则 Rx
阻值为 ______ Ω。
（2）小华利用图丙所示实物电路测出了小灯泡的额定功率。电阻箱
999.9 Ω”，电源电压约为 6V。请在空白处填上适当内容。
R0 的规格是“ 0～
①断开 S2， 闭合 S1， 调节电阻箱和滑动变阻器， 直到______ ， 记下此时电阻箱的阻值。
②断开 S1，在 M、 N 间接入一个元件后，正确操作可以完成测量任务。以下四个元件：
a.一根导线；
b.5 Ω电阻；
c.30 Ω电阻；
d. 电阻箱。
其中符合要求的有 ______ （填字母），操作过程中， ______ （选填“需要”或“不需
要”）调节滑动变阻器。
15. (2021 湖· 南省衡阳市 ·历年真题 )小明同学想探究“一段电路中的电流与电阻的关系”，
设 计 了 图 甲 所 示 的 电 路 图 。
（ 1）根据小明设计的甲图，请用笔画线将乙图实物图连接完整。
（2）小明将第一次实验得到的数据填入了下面的表格中，然后将 E、 F 两点的电阻由
10 Ω更换为 20 Ω，之后他调节变阻器滑片向 ______ （填“ A”或“ B”）移动，直到电
压表示数为 ______ V 为止。此时电流表示数如图丙所示，示数为 ______ A。
实验序号
1
2
电压 /V
4
电阻/ Ω
10
20
电流/A
0.4
（ 3）若实验中电压表损坏，但是已有一个已知阻值为 R0 的定值电阻，小明利用以上器
材想测出未知电阻 Rx 的阻值，实验电路如图丁所示（电源电压未知且恒定），请根据
以下实验步骤完成实验：
①闭合开关 S1 ，断开开关 S2 ，记录电流表示数 I1；
②同时闭合开关 S1、 S2，记录电流表示数 I2；
③则待测电阻的表达式为 Rx= ______ （用已知量和测量量符号表示）
