教科版九年级下册1 家用电器说课ppt课件

这是一份教科版九年级下册1 家用电器说课ppt课件，共31页。PPT课件主要包含了常见的电灯，课堂小结等内容，欢迎下载使用。

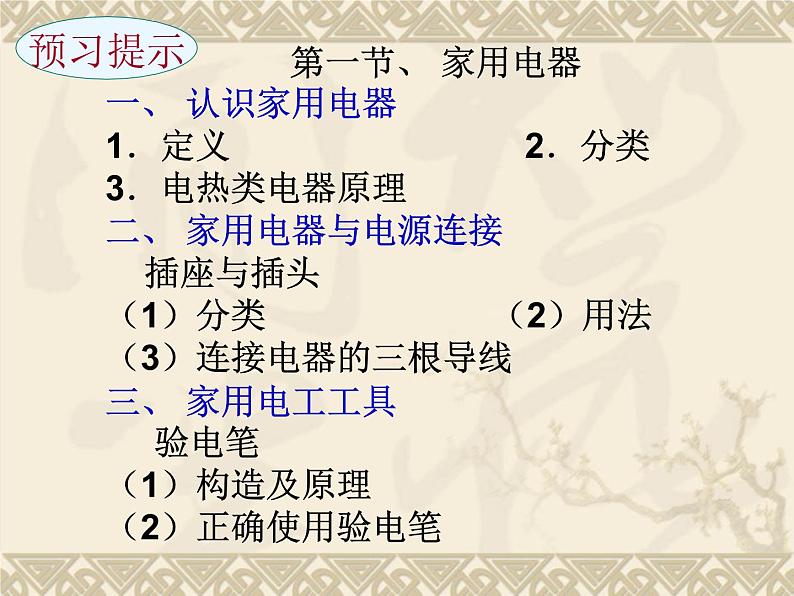

第一节、 家用电器 一、 认识家用电器 1．定义 2．分类 3．电热类电器原理 二、 家用电器与电源连接 插座与插头 （1）分类 （2）用法 （3）连接电器的三根导线 三、 家用电工工具 验电笔 （1）构造及原理 （2）正确使用验电笔

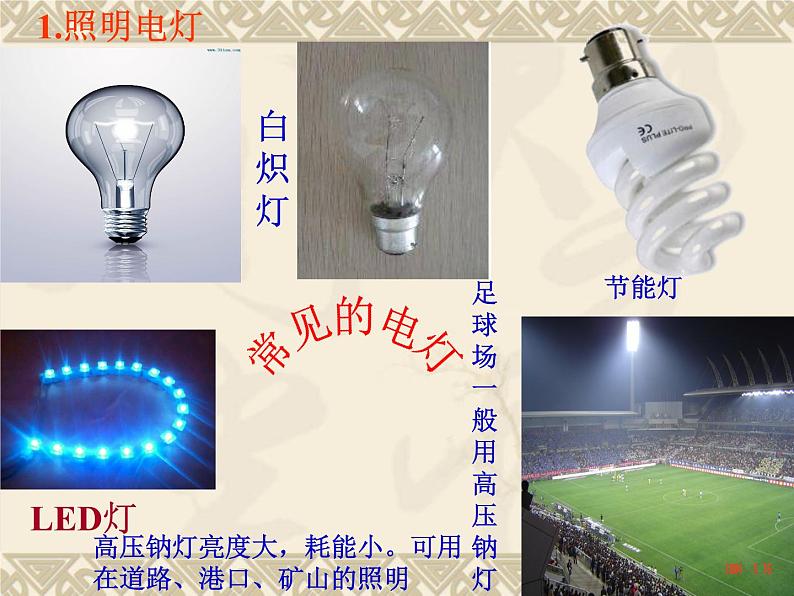

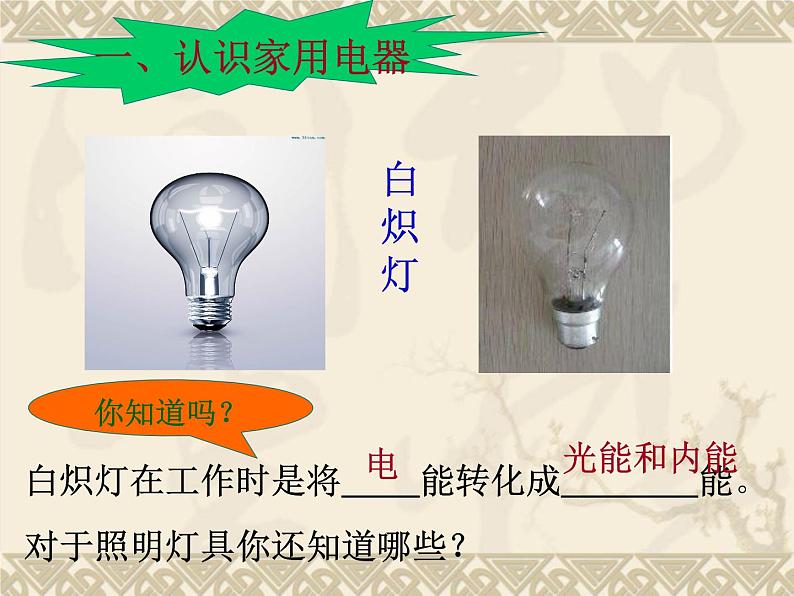

白炽灯在工作时是将 能转化成 能。对于照明灯具你还知道哪些？
高压钠灯亮度大，耗能小。可用在道路、港口、矿山的照明

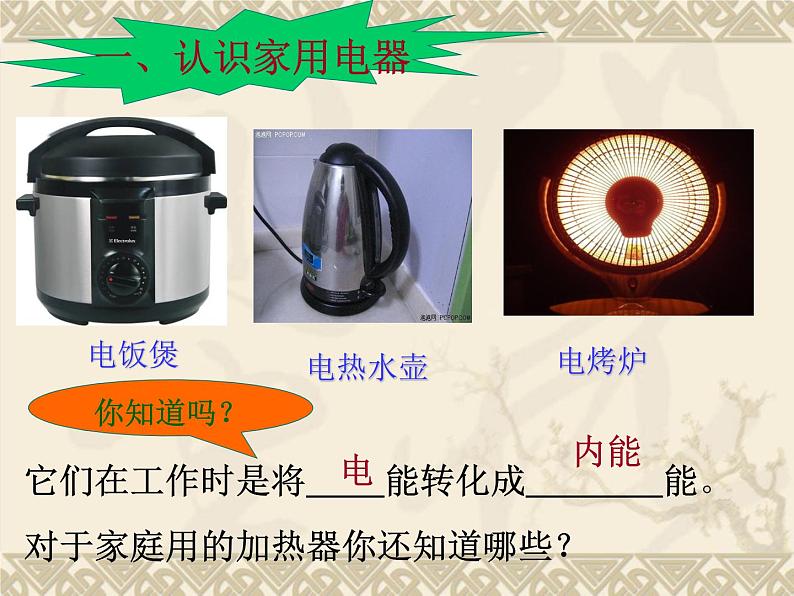

它们在工作时是将 能转化成 能。对于家庭用的加热器你还知道哪些？

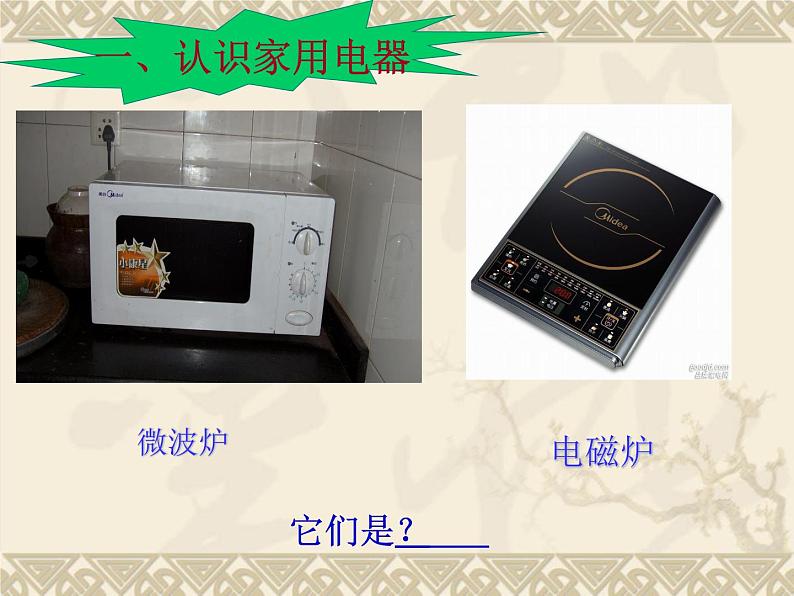

它们是？

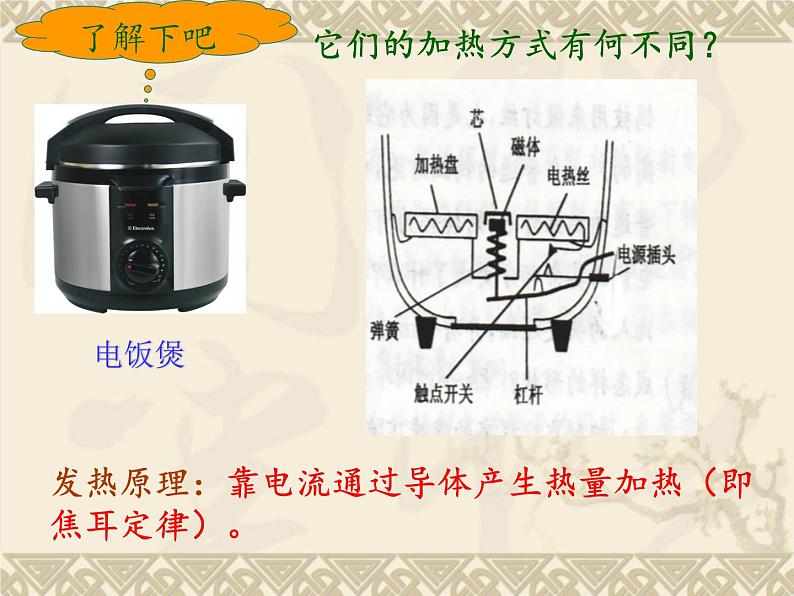

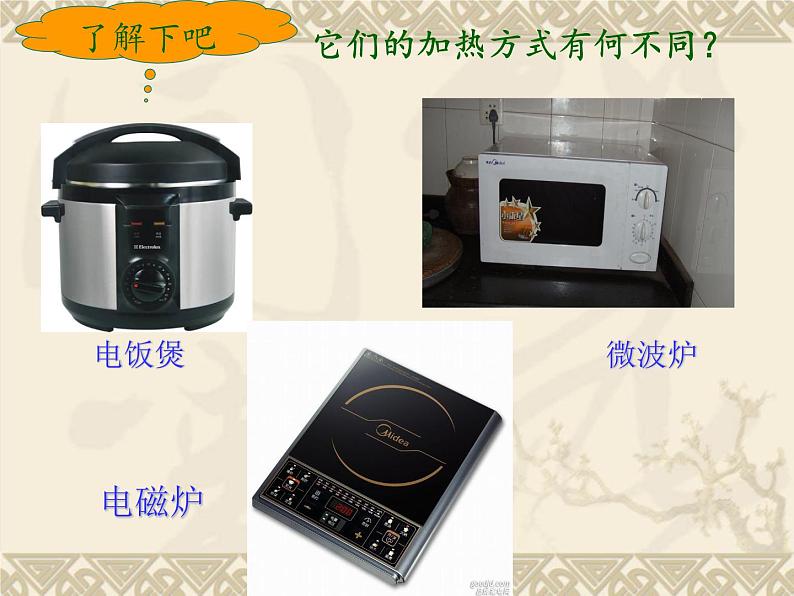

它们的加热方式有何不同？
发热原理：靠电流通过导体产生热量加热（即焦耳定律）。
发热原理：利用特定高频电磁波使食物分子运动加快而使其温度升高。
发热原理：利用磁场使铁锅底部产生感应电流，从而使锅底发热。
洗衣机在工作时是将 能转化成 能。
电风扇在工作时是将 能转化成 能。
它们是
电冰箱的压缩机在工作时是将 能转化成 能。
通过网络，它们能快速传递。
总之：家用电器是把 能转变为其他形式的能量或利用电能进行某种信息处理，服务于家庭生活的设备。
照明类：电热类：电动类：信息类：
白炽灯、日光灯、LED灯、弧光灯等
电饭煲、电加热器、微波炉、电磁炉等
洗衣机、电风扇、电冰箱、空调等
电视、电脑、手机、电话等
你能给家用电器分类吗？
二、家用电器与电源的连接
家用电器是通过什么与电源连接的呢？
1、插座—-- 是家庭电路预留的电源接口
如何在家庭电路中接入插座？
为了保全你的小命，动手前务必请你先了解下家庭电路的电路组成吧！
连接导线有三根： ａ．相线（L），俗称火线，带电； ｂ．中性线（N），俗称零线，不带电； ｃ．保护接地线（PE），俗称接地线，不带电。
原则：左孔接零线，右孔接火线巧记：（左零右火）
连接两孔插座和两脚插头
三孔插座接线原则：左零右火，上接地。
三脚插头的第三脚有什么用？ 为什么三脚插头比二脚插头更安全？
三脚插头中上脚为什么较长？
原因：插插头时可先 ，拔插头时可以后 (填“接地”、“离地”)
如果家里电路出了故障，你有办法知道故障出在哪儿吗？
注意：使用时，人体千万不能接触笔尖金属体
笔尖金属体接触导体，手一定接触笔尾金属体
第一节、 家用电器 一、 认识家用电器 1．定义 ： 2．分类 3．电热类电器原理 二、 家用电器与电源连接 插座与插头 （1）分类 （2）用法 （3）连接电器的三根导线 三、 家用电工工具 验电笔 （1）构造及原理 （2）正确使用验电笔
1、如图所示是使用测电笔的几种用法示意图，其中正确的是（　　）A．甲与乙　　　　B．甲与丙　　　　C．丙与丁　　　　D．乙与丙
2、下列情况下不属于防止电热危害的是（ ） A电视机的后盖有许多孔 B 电脑机箱内有小风扇 C电动机外壳有许多散热片 D家电长时间停用，隔一段时间应通电一次
3、家庭用电有三根线：一根是相线，俗称 ，另一根是中性线，俗称 ， 通常是不带电的。
1.去年年初我国南方由于冻雨天气，对交通运输和电力电力输送造成了极大的破坏，使南方大部分地区电力供应特别紧张，严重影响了生产和生活。现市场上有一种“220V 11W”的节能灯，它的发光效果与“220V 60W”的普通白炽灯相当。表中所列为这两种灯的有关参 （1）结合生活实际，请你提出一条节约用电的措施。 （2）节能灯正常工作时通过的电流是多少？根据表中有关参数，通过计算说明：在正常使用的情况下哪一种灯在经济上有优势。
