2022年中考物理一轮复习能力提升练习：测量小灯泡的电功率

这是一份2022年中考物理一轮复习能力提升练习：测量小灯泡的电功率，共15页。

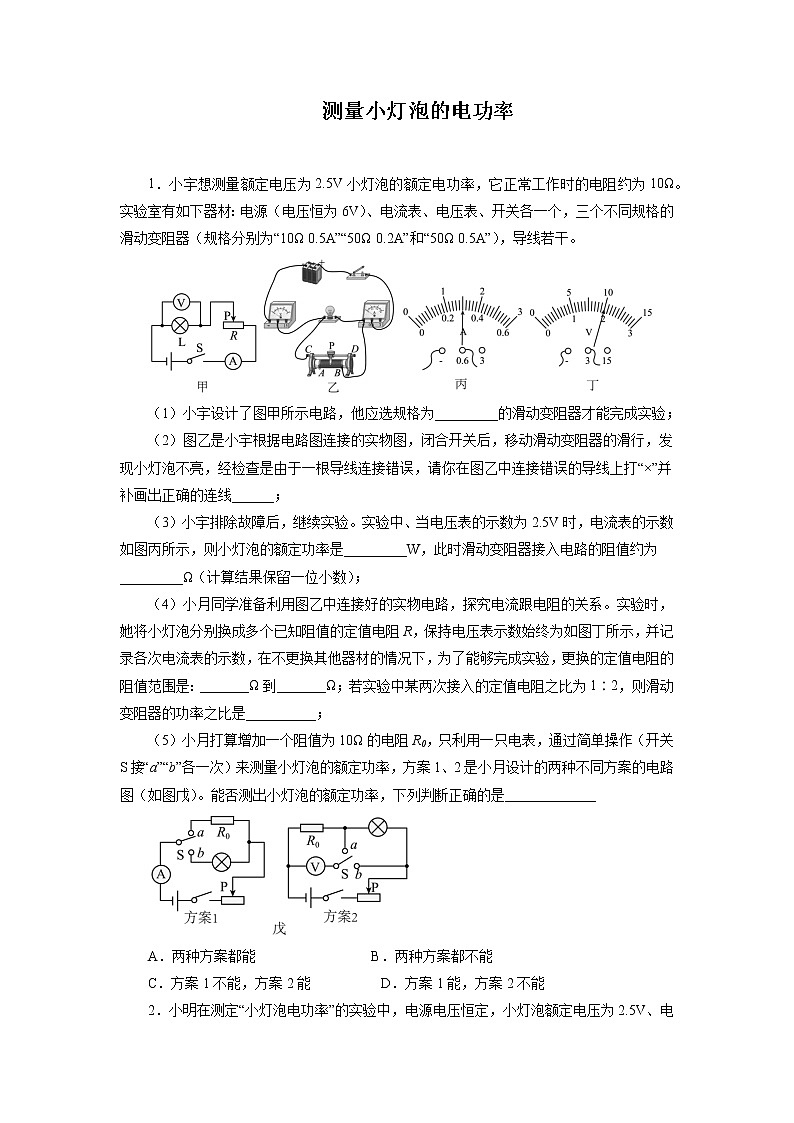

1．小宇想测量额定电压为2.5V小灯泡的额定电功率，它正常工作时的电阻约为10Ω。实验室有如下器材：电源（电压恒为6V）、电流表、电压表、开关各一个，三个不同规格的滑动变阻器（规格分别为“10Ω 0.5A”“50Ω 0.2A”和“50Ω 0.5A”），导线若干。
（1）小宇设计了图甲所示电路，他应选规格为_________的滑动变阻器才能完成实验；
（2）图乙是小宇根据电路图连接的实物图，闭合开关后，移动滑动变阻器的滑行，发现小灯泡不亮，经检查是由于一根导线连接错误，请你在图乙中连接错误的导线上打“×”并补画出正确的连线______；
（3）小宇排除故障后，继续实验。实验中、当电压表的示数为2.5V时，电流表的示数如图丙所示，则小灯泡的额定功率是_________W，此时滑动变阻器接入电路的阻值约为_________Ω（计算结果保留一位小数）；
（4）小月同学准备利用图乙中连接好的实物电路，探究电流跟电阻的关系。实验时，她将小灯泡分别换成多个已知阻值的定值电阻R，保持电压表示数始终为如图丁所示，并记录各次电流表的示数，在不更换其他器材的情况下，为了能够完成实验，更换的定值电阻的阻值范围是：_______Ω到_______Ω；若实验中某两次接入的定值电阻之比为1∶2，则滑动变阻器的功率之比是__________；
（5）小月打算增加一个阻值为10Ω的电阻R0，只利用一只电表，通过简单操作（开关S接“a”“b”各一次）来测量小灯泡的额定功率，方案1、2是小月设计的两种不同方案的电路图（如图戊）。能否测出小灯泡的额定功率，下列判断正确的是_____________
A．两种方案都能 B．两种方案都不能
C．方案1不能，方案2能 D．方案1能，方案2不能

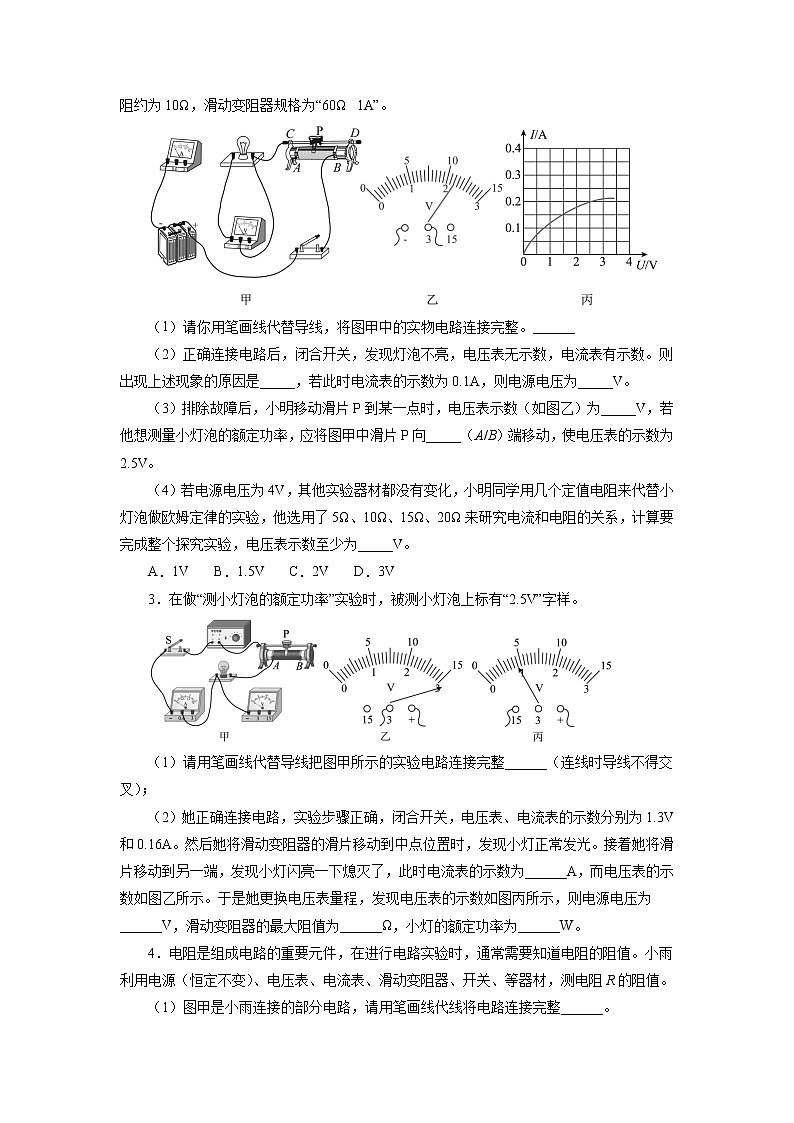

2．小明在测定“小灯泡电功率”的实验中，电源电压恒定，小灯泡额定电压为2.5V、电阻约为10Ω，滑动变阻器规格为“60Ω 1A”。
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。______
（2）正确连接电路后，闭合开关，发现灯泡不亮，电压表无示数，电流表有示数。则出现上述现象的原因是_____，若此时电流表的示数为0.1A，则电源电压为_____V。
（3）排除故障后，小明移动滑片P到某一点时，电压表示数（如图乙）为_____V，若他想测量小灯泡的额定功率，应将图甲中滑片P向_____（A/B）端移动，使电压表的示数为2.5V。
（4）若电源电压为4V，其他实验器材都没有变化，小明同学用几个定值电阻来代替小灯泡做欧姆定律的实验，他选用了5Ω、10Ω、15Ω、20Ω来研究电流和电阻的关系，计算要完成整个探究实验，电压表示数至少为_____V。
A．1V B．1.5V C．2V D．3V
3．在做“测小灯泡的额定功率”实验时，被测小灯泡上标有“2.5V”字样。
（1）请用笔画线代替导线把图甲所示的实验电路连接完整______（连线时导线不得交叉）；
（2）她正确连接电路，实验步骤正确，闭合开关，电压表、电流表的示数分别为1.3V和0.16A。然后她将滑动变阻器的滑片移动到中点位置时，发现小灯正常发光。接着她将滑片移动到另一端，发现小灯闪亮一下熄灭了，此时电流表的示数为______A，而电压表的示数如图乙所示。于是她更换电压表量程，发现电压表的示数如图丙所示，则电源电压为______V，滑动变阻器的最大阻值为______Ω，小灯的额定功率为______W。

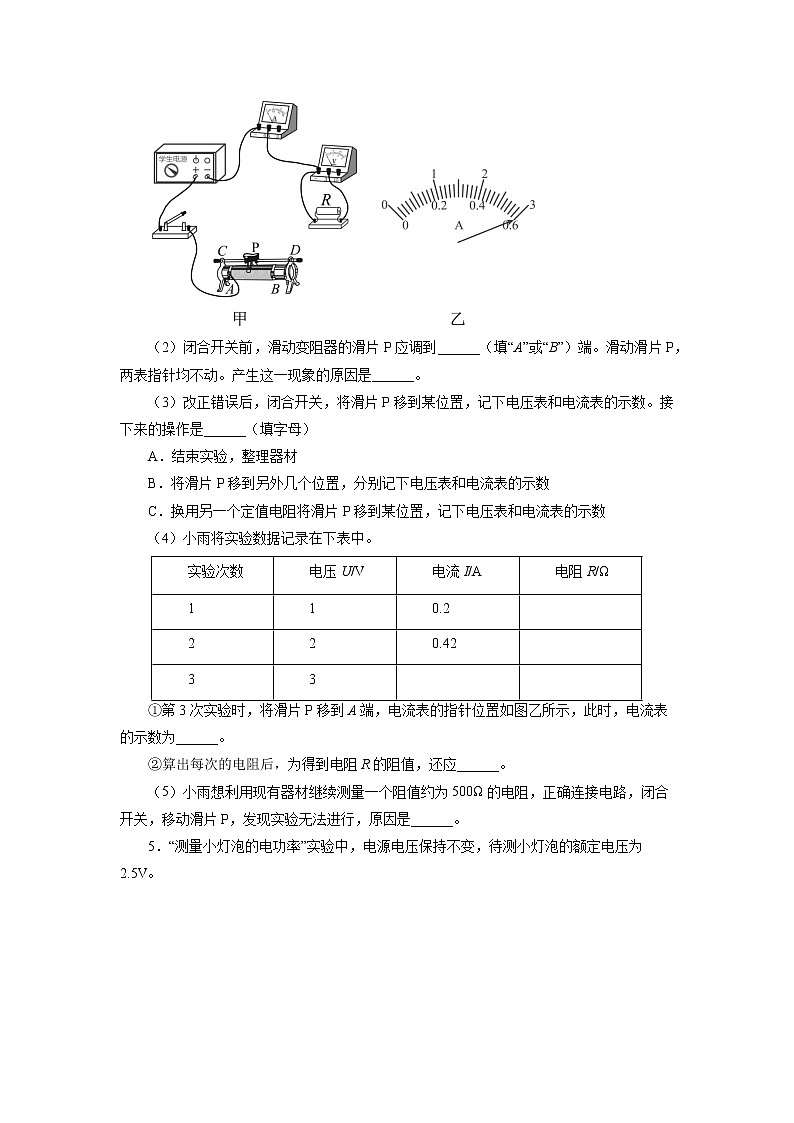

4．电阻是组成电路的重要元件，在进行电路实验时，通常需要知道电阻的阻值。小雨利用电源（恒定不变）、电压表、电流表、滑动变阻器、开关、等器材，测电阻R的阻值。
（1）图甲是小雨连接的部分电路，请用笔画线代线将电路连接完整______。
（2）闭合开关前，滑动变阻器的滑片P应调到______（填“A”或“B”）端。滑动滑片P，两表指针均不动。产生这一现象的原因是______。
（3）改正错误后，闭合开关，将滑片P移到某位置，记下电压表和电流表的示数。接下来的操作是______（填字母）
A．结束实验，整理器材
B．将滑片P移到另外几个位置，分别记下电压表和电流表的示数
C．换用另一个定值电阻将滑片P移到某位置，记下电压表和电流表的示数
（4）小雨将实验数据记录在下表中。
①第3次实验时，将滑片P移到A端，电流表的指针位置如图乙所示，此时，电流表的示数为______。
②算出每次的电阻后，为得到电阻R的阻值，还应______。
（5）小雨想利用现有器材继续测量一个阻值约为500Ω的电阻，正确连接电路，闭合开关，移动滑片P，发现实验无法进行，原因是______。
5．“测量小灯泡的电功率”实验中，电源电压保持不变，待测小灯泡的额定电压为2.5V。
（1）请你用平滑的曲线代替导线，将图甲中的实物图连接完整_______（要求滑动变阻器的滑片P向A端移动时小灯泡变暗）；
（2）连接电路时，开关处于_______状态，滑动变阻器的滑片P应置于_______（选填“A”或“B”）端；
（3）正确连接好电路，闭合开关，发现小灯泡不发光，电流表有示数，电压表几乎没有示数。接下来应进行的操作是_______；
A．拧紧开关两端的接线柱
B．拧紧小灯泡和它两端的接线柱
C．检查小灯泡的底座是否短路
D．检查滑动变阻器是否断路
（4）排除故障后，闭合开关，缓慢移动滑动变阻器滑片P并开始记录数据，得到小灯泡的U-I图像如图乙所示，则小灯泡在额定电压下工作1min消耗的电能为_______J；实验发现小灯泡的亮度是由小灯泡的_______决定的；
（5）小明说利用该电路无法探究得到“通过导体电流和导体两端电压成正比”的结论。你认为小明的说法是_______（选填“正确”或“不正确”），由图像可知，当实际电压为1.5V时，小灯泡的电阻_______（选填“大于”、“小于”或“等于”）小灯泡正常发光时的电阻。
6．在测小灯泡电功率的实验中，某校物理兴趣小组设计了如图甲所示的实验电路，所测小灯泡标有“2.5V”字样，电阻约为10Ω，电源电压恒为6V。
（1）请用笔画线代替导线，将甲图中电路连接成完整的测小灯泡电功率的电路，要求滑片P向右滑动时，电流表示数变大（连线时导线不允许交叉）( )
（2）连接电路时，开关应当___________。闭合开关前，滑动变阻器应当调到 ___________端（选填“A”或“B”）。闭合开关，移动滑动变阻器的滑片P，发现电流表有示数，电压表无示数，原因可能是 ___________（选填数字编号）
①电流表断路
②小灯泡短路
③小灯泡灯丝断了
④滑动变阻器短路
（3）排除故障后，调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是 ___________W。
（4）兴趣小组同学又将小灯泡换为5Ω、10Ω、15Ω、20Ω的定值电阻，用来探究电流与电阻的关系。先将5Ω电阻接入电路，调节滑动变阻器的滑片使电压表示数为2V，现将定值电阻由5Ω换成10Ω，应将滑动变阻器的滑片向 ___________移动（选填“左”或“右”），否则电压表的示数会 ___________（选填“小于”或“等于”）2V，经过实验发现，当导体电压一定时，通过导体的电流与导体的电阻成 ___________比。
7．小涵同学做测定“小灯泡的额定电功率”实验时，所用器材有电压为6V的电源、额定电压为2.5V的小灯泡（小灯泡的额定功率小于1W）、滑动变阻器（50Ω1A）、以及符合实验要求的电压表、电流表、开关和导线。如图甲是小涵同学连接的实验电路。
（1）本实验的实验原理是_______；
（2）闭合开关前，滑动变阻器的滑片应置于_______端（A或B）；
（3）小涵同学闭合开关后，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是_______（选填字母序号）。
A．检查电路是否断路 B．更换小灯泡 C．移动滑动变阻器的滑片，观察小灯泡是否发光
（4）实验过程中，有些小组的小灯泡先由暗变亮，然后发出耀眼的光后被烧坏。为了避免灯丝烧断，在缓慢移动滑动变阻器滑片P的同时，眼睛应注视_______
A．小灯泡亮度 B．电压表示数 C．电流表示数 D．滑动变阻器的滑片
（5）小同学移动滑动变阻器滑片P到某处时，电压表的示数为2.2V，要测量小灯泡的额定功率时，应将滑片P向_______端移动（选填“A”或“B”）。当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是_______W；
（6）小涵利用该电路探究电流跟电阻的关系，他将小灯泡换成多个定值电阻R，保持电压表示数始终为如图丙所示的值，多次更换阻值不同的定值电阻R，并记录各次电流表的示数，若不更换其他器材，为了能够完成实验，更换的电阻阻值不能够大于_______Ω。
8．如图所示，小欣做“测量小灯泡电功率”实验中，所用电源电压恒为6V，小灯泡的螺旋套上标有“2.5V”字样，滑动变阻器的规格是“20Ω 1A”。
（1）请你根据图甲电路图用笔画线代替导线，将图乙中未完成的电路连接好。(要求：滑动变阻器的滑片向右移动时，连灯泡变暗，导线不能交叉)______
（2）连接电路后闭合开关，发现灯泡不亮，电流表无示数，电压表有示数，电路的故障可能是_______；
A．灯泡短路 B．滑动变阻器短路 C．灯泡断路 D．滑动变阻器断路
（3）电路故障排除后，闭合开关，逐步移动滑片，电压表示数如图丙，为使灯泡正常发光，应向_______（选填“左”、“右”）端移动滑片P；图丁为灯泡的I﹣U图象，小欣发现：当电压表的示数增大时，电压表与电流表的示数之比_______(选填“变大”、“变小”或“不变”)；当小灯泡两端电压为2V时，其实际功率在下列选项_______的范围内。
A．0~0.5W B．0.32W~0.4W C．0.4W~0.5W D．0.32W~0.5W
（4）测完小灯泡的电功率之后，小欣绘制出该用电器的P﹣I2和P﹣U2图象如图所示，下列正确的是______；
A．B．C．D．
（5）在某次实验中，小欣向左调节滑动变阻器，滑动变阻器的功率减小了，灯泡的功率变化了，则_____（选填“>”、“”、“
