2022年中考物理一轮复习能力提升练习：电路故障判断

这是一份2022年中考物理一轮复习能力提升练习：电路故障判断，共8页。试卷主要包含了选择题，填空题等内容，欢迎下载使用。

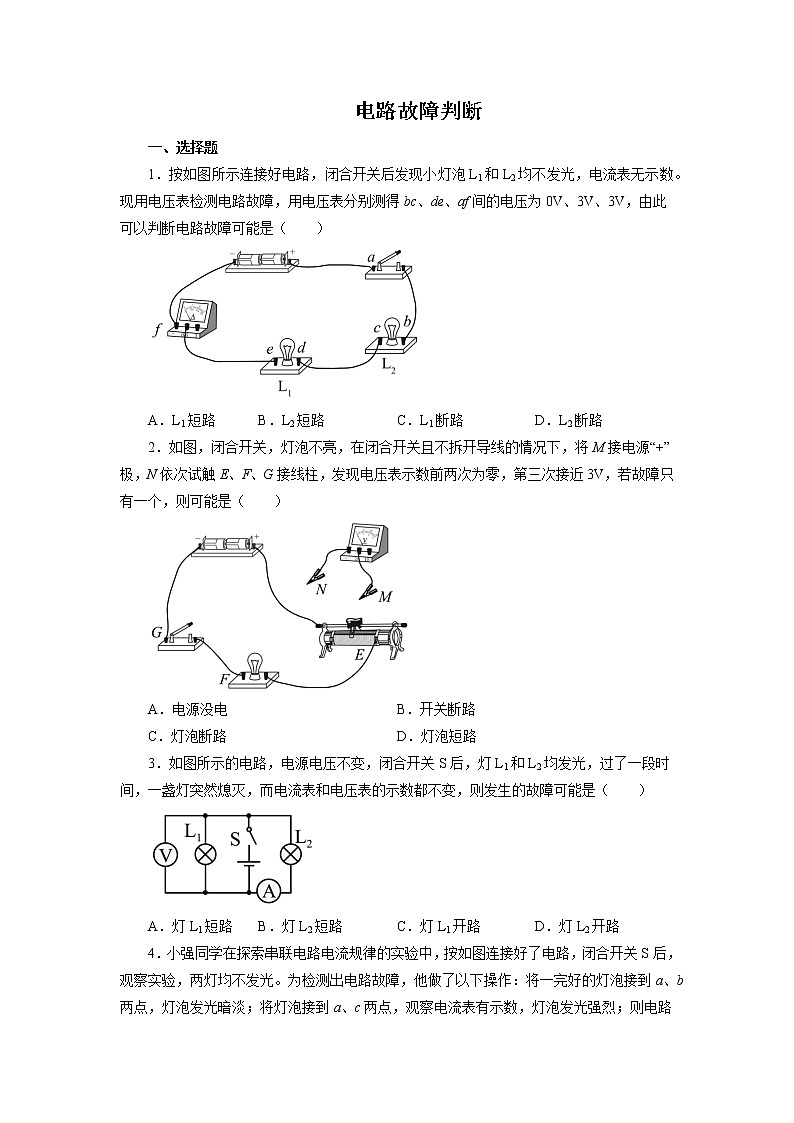

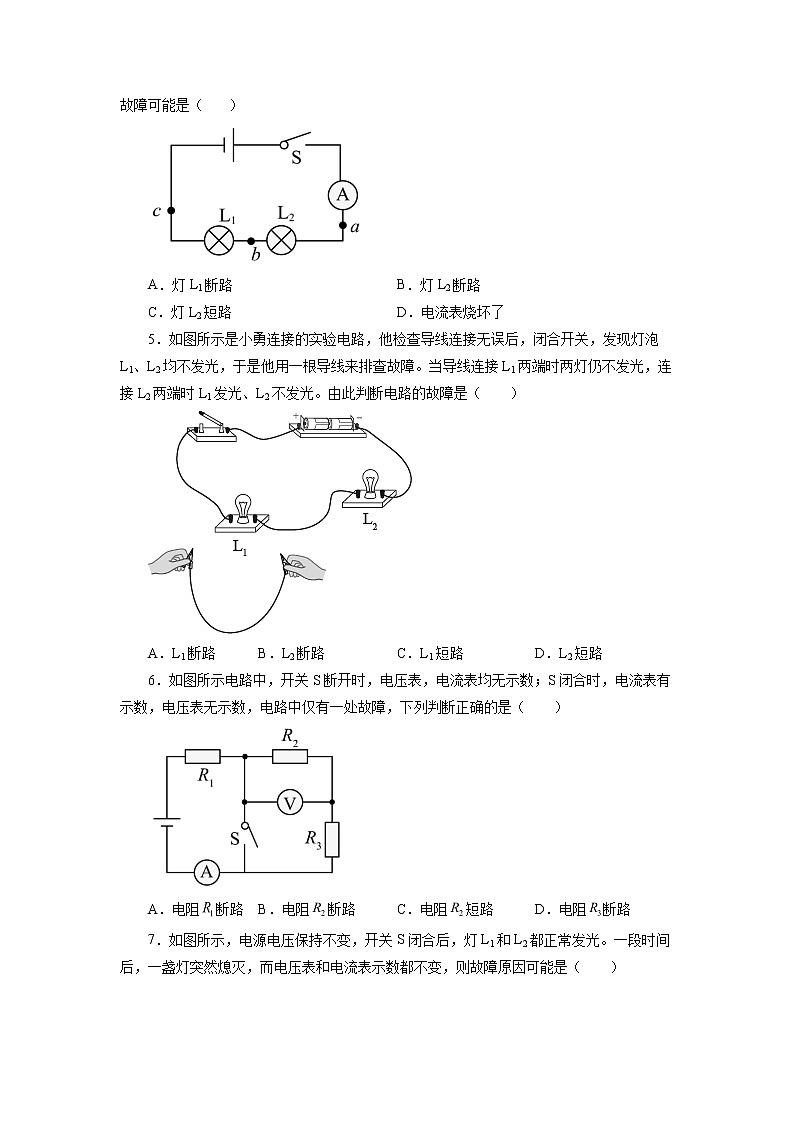

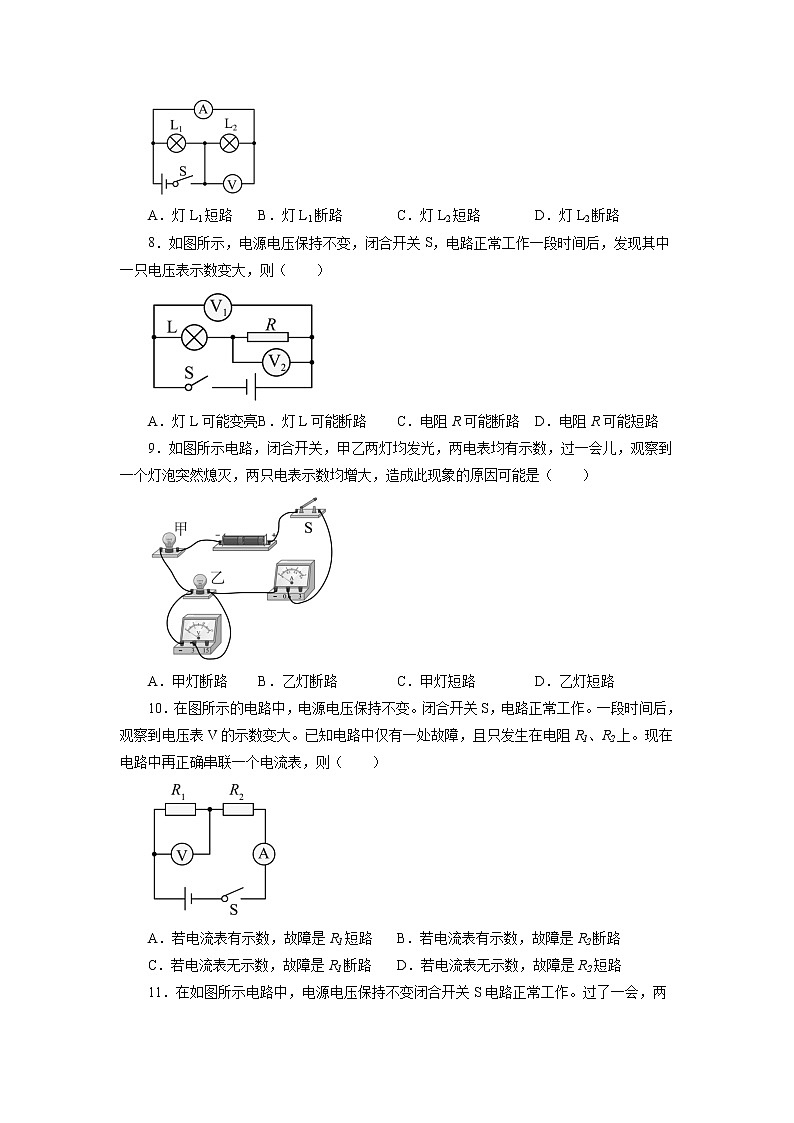

电路故障判断一、选择题1．按如图所示连接好电路，闭合开关后发现小灯泡L1和L2均不发光，电流表无示数。现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为0V、3V、3V，由此可以判断电路故障可能是（　　）A．L1短路 B．L2短路 C．L1断路 D．L2断路2．如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（　　）A．电源没电 B．开关断路C．灯泡断路 D．灯泡短路3．如图所示的电路，电源电压不变，闭合开关S后，灯L1和L2均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是（　　）A．灯L1短路 B．灯L2短路 C．灯L1开路 D．灯L2开路4．小强同学在探索串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，观察实验，两灯均不发光。为检测出电路故障，他做了以下操作：将一完好的灯泡接到a、b两点，灯泡发光暗淡；将灯泡接到a、c两点，观察电流表有示数，灯泡发光强烈；则电路故障可能是（       ）A．灯L1断路 B．灯L2断路C．灯L2短路 D．电流表烧坏了5．如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排查故障。当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光。由此判断电路的故障是（　　）A．L1断路 B．L2断路 C．L1短路 D．L2短路6．如图所示电路中，开关S断开时，电压表，电流表均无示数；S闭合时，电流表有示数，电压表无示数，电路中仅有一处故障，下列判断正确的是（　　）A．电阻断路 B．电阻断路 C．电阻短路 D．电阻断路7．如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光。一段时间后，一盏灯突然熄灭，而电压表和电流表示数都不变，则故障原因可能是（　　）A．灯L1短路 B．灯L1断路 C．灯L2短路 D．灯L2断路8．如图所示，电源电压保持不变，闭合开关S，电路正常工作一段时间后，发现其中一只电压表示数变大，则（　　）A．灯L可能变亮 B．灯L可能断路 C．电阻R可能断路 D．电阻R可能短路9．如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，观察到一个灯泡突然熄灭，两只电表示数均增大，造成此现象的原因可能是（　　）A．甲灯断路 B．乙灯断路 C．甲灯短路 D．乙灯短路10．在图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。一段时间后，观察到电压表V的示数变大。已知电路中仅有一处故障，且只发生在电阻R1、R2上。现在电路中再正确串联一个电流表，则（　　）A．若电流表有示数，故障是R1短路 B．若电流表有示数，故障是R2断路C．若电流表无示数，故障是R1断路 D．若电流表无示数，故障是R2短路11．在如图所示电路中，电源电压保持不变闭合开关S电路正常工作。过了一会，两电表示数一个变大，一个变小，则对电路故障的分析正确的是（　　）A．灯L可能短路 B．灯L可能开路 C．电阻R一定开路 D．电阻R可能短路12．小明要测量定值电阻Rx的阻值，如图所示连接好电路并闭合开关后，发现两表示数都变为0。小明将一条完好导线的两端分别接到a、d接线柱上时，发现电流表有示数，电压表示数仍为0；将该导线两端分别接到c、f接线柱上时，发现电压表有示数，电流表示数仍为0。由此判断故障可能是（　　）A．c、d间断路B．a、b间断路C．f、g间断路D．e、f间断路13．如图所示电路，闭合开关S后，发现L1、L2两灯泡都不亮。将一根导线的两端分别接到a、b点时，两灯都不亮；接到c、d点时，两灯都不亮；接到d、e点时，只有一只灯泡发光。则电路故障可能是（　　）A．开关S接触不良 B．灯泡L2灯丝断了C．灯泡L2灯丝短路 D．灯泡L1灯丝断了14．如图甲所示是某同学连接好的测量小灯泡电阻的电路。闭合开关，移动滑片，灯始终不亮，该同学用如图乙中检测灯来检测电路。闭合开关。当的两根接线分别接在B、N两点时，仅灯亮且正常发光；当分别接在A、D两点时，灯也正常工作；当分别接在M、N两点时，、均不亮，由以上检测中观察到的现象判断出电路故障可能（   ）A．滑动变阳器短路 B．断路C．电流表短路 D．短路二、填空题15．在下图的电路中，电源电压为U0且保持不变，电阻R和小灯L的阻值均为R0。闭合开关S，小灯不发光。若电路中仅有一处故障，且只发生在电阻R或小灯L上。则：（1）三个电表中示数一定不为零的电表是______。（2）若三个电表中只有一个电表的示数为零，请写出各电表的示数______及对应的故障______。16．如图所示，两只电表及导线完好，闭合开关，两只电表示数为零。现用一个完好的电阻替换R2，再闭合开关后：(1)若两只电表均有示数，则原来的故障是______；(2)若只有电压表示数不为零，则原来的故障是______。17．在图所示的电路中，电源电压为U0且保持不变，灯L和电阻R的阻值均为R0。闭合开关S，灯L不发光，再闭合开关S1，发现两电表示数均不发生变化，若电路中仅有一处故障，且只发生在灯L、电阻R上，请根据以上信息，写出电表的示数及对应的故障_______。18．如图电路中，电源电压为U0保持不变，电阻R1＝R2。开关S闭合时，电流表A1的示数为I1。开关S断开后，电压表示数______、电流表A1示数______，电流表A2示数______（选填“变大”、“变小”、“不变”）；若开关S断开时，由于电阻R1、R2中一个出现了故障，使三个电表的示数都变为零，试分析判断出现的故障是______。  参考答案1．C2．B3．C4．B5．B6．D7．B8．C9．C10．C11．D12．A13．D14．D15．电压表V     V的示数为U0，V1的示数为0（或V1、V的示数均为U0）     灯L短路（或灯L断路）16．R2断路     R1、R2都断路17．①电压表的示数为U0，电流表的示数为，灯泡L短路；②电压表测量电源电压，电流表的示数为零，电阻R断路18．变小     变小     变大     R2断路
