2022年中考物理一轮复习能力提升练习：动态电路综合计算

这是一份2022年中考物理一轮复习能力提升练习：动态电路综合计算，共7页。

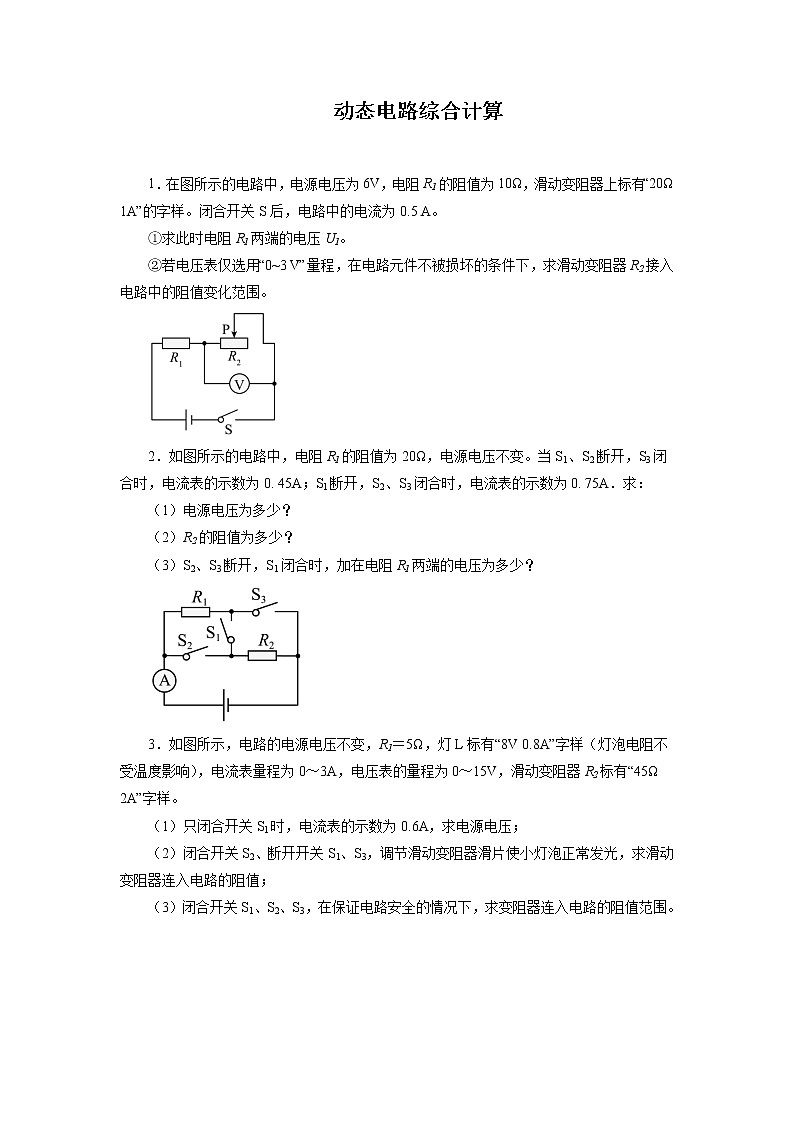

1．在图所示的电路中，电源电压为6V，电阻R1的阻值为10Ω，滑动变阻器上标有“20Ω 1A”的字样。闭合开关S后，电路中的电流为0.5 A。
①求此时电阻R1两端的电压U1。
②若电压表仅选用“0~3 V”量程，在电路元件不被损坏的条件下，求滑动变阻器R2接入电路中的阻值变化范围。
2．如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。当S1、S2断开，S3闭合时，电流表的示数为0. 45A；S1断开，S2、S3闭合时，电流表的示数为0. 75A．求：
（1）电源电压为多少？
（2）R2的阻值为多少？
（3）S2、S3断开，S1闭合时，加在电阻R1两端的电压为多少？
3．如图所示，电路的电源电压不变，R1＝5Ω，灯L标有“8V 0.8A”字样（灯泡电阻不受温度影响），电流表量程为0～3A，电压表的量程为0～15V，滑动变阻器R2标有“45Ω 2A”字样。
（1）只闭合开关S1时，电流表的示数为0.6A，求电源电压；
（2）闭合开关S2、断开开关S1、S3，调节滑动变阻器滑片使小灯泡正常发光，求滑动变阻器连入电路的阻值；
（3）闭合开关S1、S2、S3，在保证电路安全的情况下，求变阻器连入电路的阻值范围。

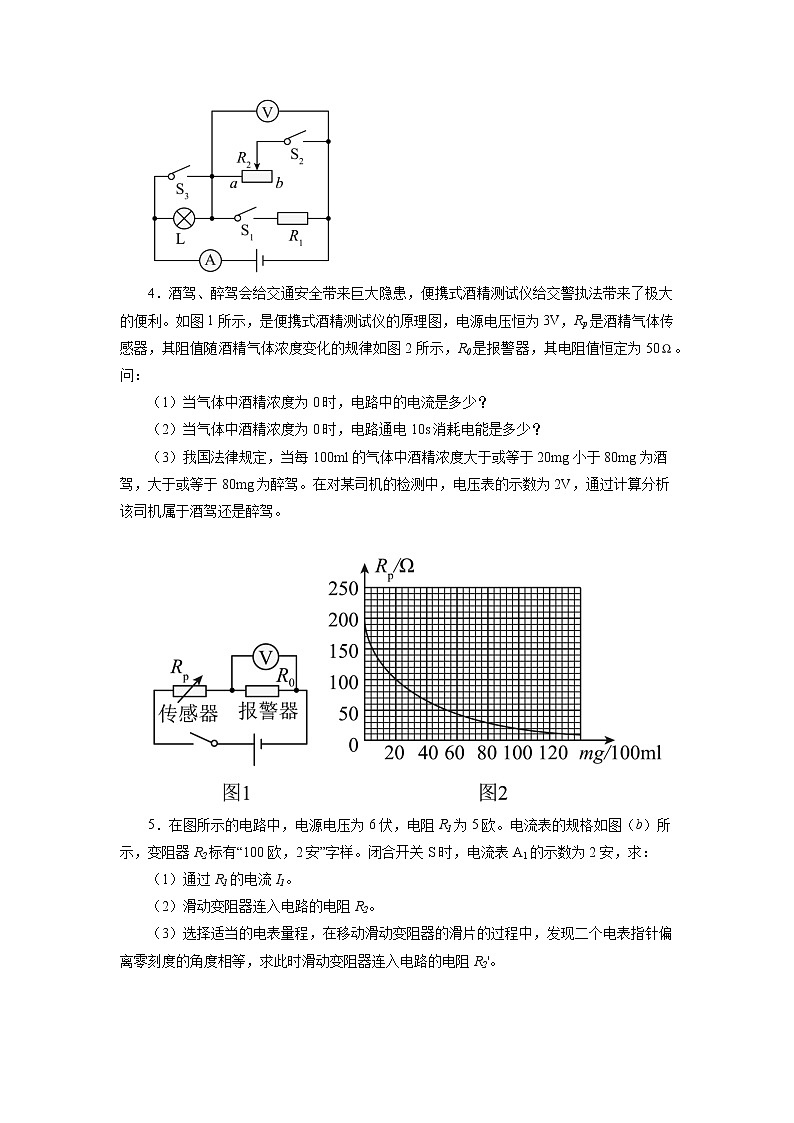

4．酒驾、醉驾会给交通安全带来巨大隐患，便携式酒精测试仪给交警执法带来了极大的便利。如图1所示，是便携式酒精测试仪的原理图，电源电压恒为3V，Rp是酒精气体传感器，其阻值随酒精气体浓度变化的规律如图2所示，R0是报警器，其电阻值恒定为50。问：
（1）当气体中酒精浓度为0时，电路中的电流是多少？
（2）当气体中酒精浓度为0时，电路通电10s消耗电能是多少？
（3）我国法律规定，当每100ml的气体中酒精浓度大于或等于20mg小于80mg为酒驾，大于或等于80mg为醉驾。在对某司机的检测中，电压表的示数为2V，通过计算分析该司机属于酒驾还是醉驾。

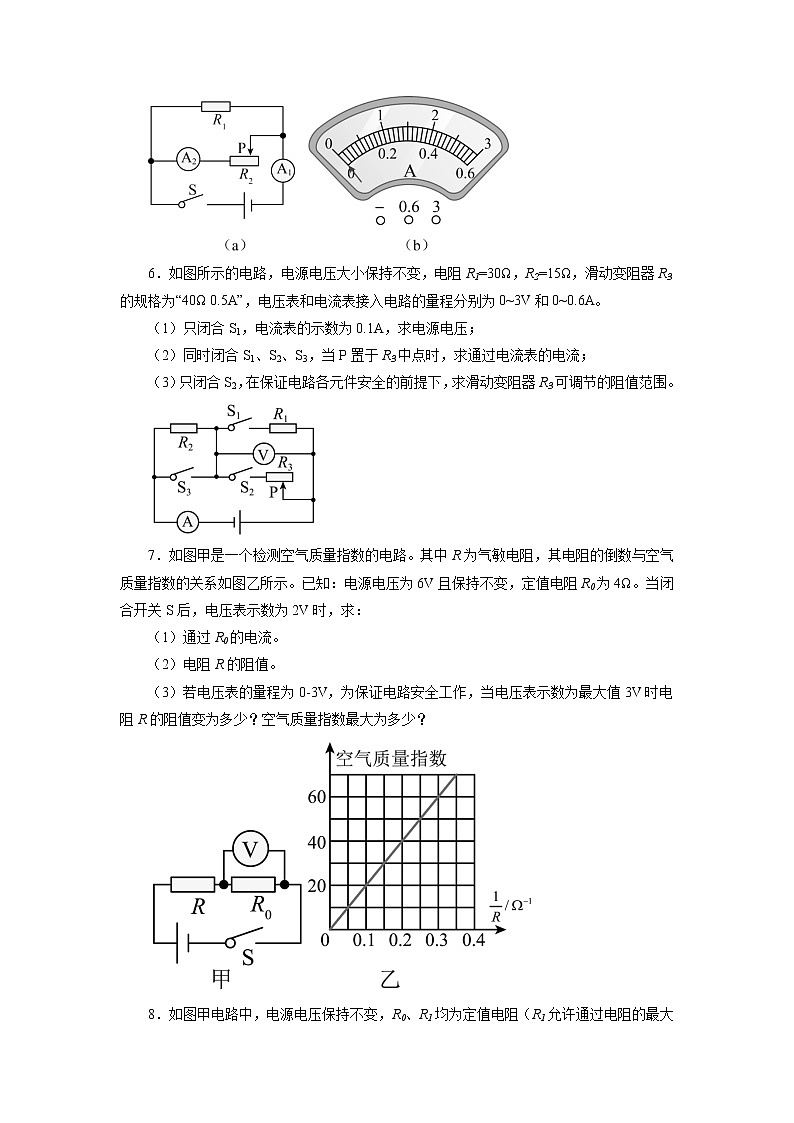

5．在图所示的电路中，电源电压为6伏，电阻R1为5欧。电流表的规格如图（b）所示，变阻器R2标有“100欧，2安”字样。闭合开关S时，电流表A1的示数为2安，求：
（1）通过R1的电流I1。
（2）滑动变阻器连入电路的电阻R2。
（3）选择适当的电表量程，在移动滑动变阻器的滑片的过程中，发现二个电表指针偏离零刻度的角度相等，求此时滑动变阻器连入电路的电阻R2'。
6．如图所示的电路，电源电压大小保持不变，电阻R1=30Ω，R2=15Ω，滑动变阻器R3的规格为“40Ω 0.5A”，电压表和电流表接入电路的量程分别为0~3V和0~0.6A。
（1）只闭合S1，电流表的示数为0.1A，求电源电压；
（2）同时闭合S1、S2、S3，当P置于R3中点时，求通过电流表的电流；
（3）只闭合S2，在保证电路各元件安全的前提下，求滑动变阻器R3可调节的阻值范围。
7．如图甲是一个检测空气质量指数的电路。其中R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示。已知：电源电压为6V且保持不变，定值电阻R0为4Ω。当闭合开关S后，电压表示数为2V时，求：
（1）通过R0的电流。
（2）电阻R的阻值。
（3）若电压表的量程为0-3V，为保证电路安全工作，当电压表示数为最大值3V时电阻R的阻值变为多少？空气质量指数最大为多少？
8．如图甲电路中，电源电压保持不变，R0、R1均为定值电阻（R1允许通过电阻的最大电流为0.5A），电阻R2为滑动变阻器（1A、 10Ω），电流表的量程为0~0.6A。闭合开关S，改变R2的阻值，两电压表示数与电流表示数变化关系如图乙，当滑片在b端时电流表示数为0.3A。求：
（1）R1的阻值；
（2）若滑片置于变阻器的中点位置，电流表示数为0.4A，求电源电压U和R0的阻值；
（3）为了电路中各元件的安全，求滑动变阻器R2的最小值。
9．某物理兴趣小组设计了一个拉力传感器，工作原理如图所示。其中、均为绝缘材料。将固定在地面上，、间是可伸缩导线（电阻不计），弹簧上端和滑动变阻器的滑片固定在一起，电源电压为，拉力竖直向上。闭合开关，当拉力为时，电流表示数为，电压表的示数为。
（1）拉力为时，求接入电路的阻值大小；
（2）拉力为时，求电阻的阻值；
（3）已知拉力的大小与滑动变阻器接入电路的阻值大小成正比例关系，即：，求的数值；拉动，当电压表示数为时，求拉力的大小。
10．如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从a端滑到b端，电流表示数I与电压表示数U的变化关系如图乙所示。求：
（1）滑动变阻器的最大阻值；
（2）R1的电阻；
（3）电源电压。
11．如图所示，电源电压保持不变，电阻R3的阻值为R0。仅闭合开关S1，当滑动变阻器的滑片P从一端滑动到另一端的过程中，两块电压表的示数与电流表示数的关系图象如图所示。求：
（1）电阻R1的阻值及R2的最大阻值；
（2）图中，A点缺少的纵坐标；
（3）任意闭合开关并移动滑片P的位置，电路中电流的最大值。
12．如图所示，某工厂要研发一种新型材料，要求对该材料的承受撞击力进行测试。测试时如图（甲），该材料样品（不计质量）平放在压力传感器上，闭合开关S，由静止自由释放重物，经撞击后样品材料仍完好无损。从重物开始下落到撞击样品，最终静止在样品表面上的过程中，电流表的示数随时间t变化的图像如图（乙），压力传感器的电阻R1随压力F变化的过程如图（丙）。定值电阻R0=10Ω压力传感器不受力时，电阻为110Ω，求：
（1）电源电压是多少V？
（2）在撞击过程中，样品承受的最大撞击力为多少N？
（3）重物的重力为多少N？
参考答案
1．①5V；②1~10Ω
2．（1）9V；（2）；（3）3. 6V
3．（1）9V；（2）1.25Ω；（3）7.5Ω～45Ω
4．（1）；（2）；（3）属于醉驾
5．（1）1.2A；（2）7.5；（3）20
6．（1）4.5V；（2）0.375A；（3）0~30Ω
7．（1）0.5A；（2）8Ω；（3）4Ω，50
8．（1）8Ω；（2）6V， 2Ω；（3）2Ω
9．（1）；（2）；（3），
10．（1）10Ω；（2）5Ω；（3）3V
11．（1）；；（2）；（3）
12．（1）24；（2）600；（3）400
