2022年中考物理一轮复习能力提升练习：生活用电

这是一份2022年中考物理一轮复习能力提升练习：生活用电，共10页。试卷主要包含了单选题，填空题，作图题，计算题等内容，欢迎下载使用。
一、单选题

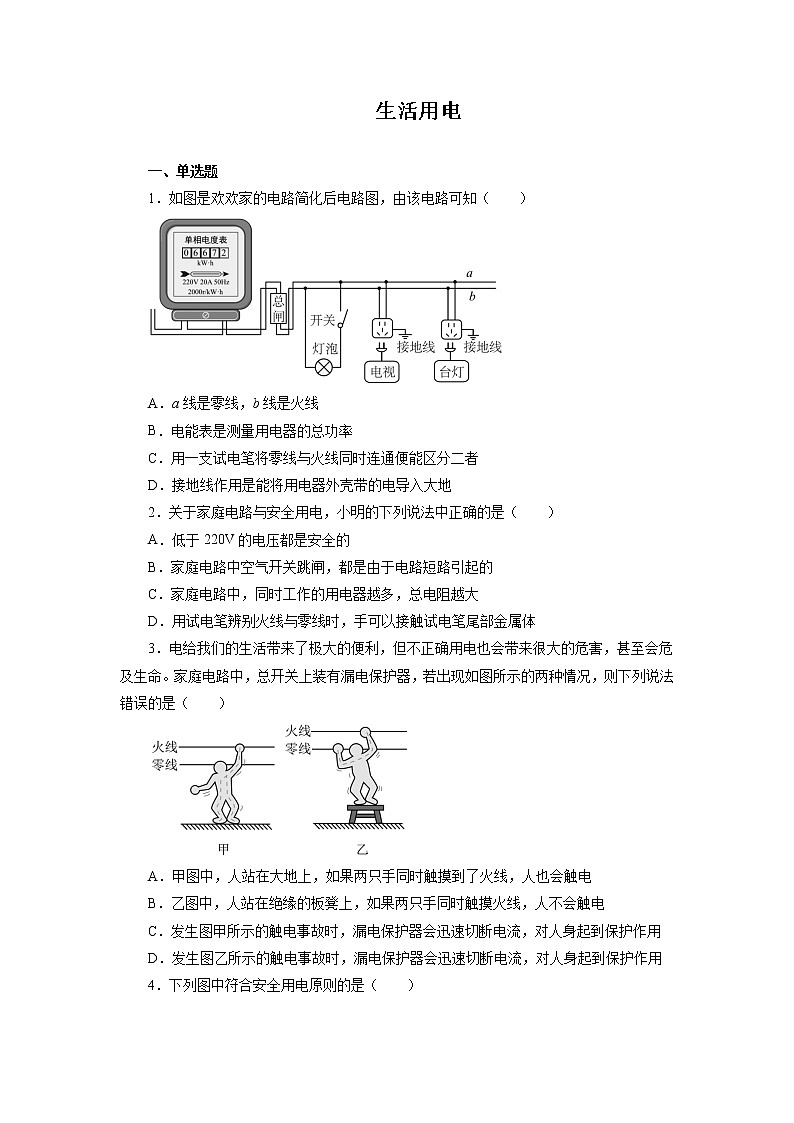

1．如图是欢欢家的电路简化后电路图，由该电路可知（ ）
A．a线是零线，b线是火线
B．电能表是测量用电器的总功率
C．用一支试电笔将零线与火线同时连通便能区分二者
D．接地线作用是能将用电器外壳带的电导入大地
2．关于家庭电路与安全用电，小明的下列说法中正确的是（ ）
A．低于220V的电压都是安全的
B．家庭电路中空气开关跳闸，都是由于电路短路引起的
C．家庭电路中，同时工作的用电器越多，总电阻越大
D．用试电笔辨别火线与零线时，手可以接触试电笔尾部金属体
3．电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。家庭电路中，总开关上装有漏电保护器，若出现如图所示的两种情况，则下列说法错误的是（ ）
A．甲图中，人站在大地上，如果两只手同时触摸到了火线，人也会触电
B．乙图中，人站在绝缘的板凳上，如果两只手同时触摸火线，人不会触电
C．发生图甲所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用
D．发生图乙所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用

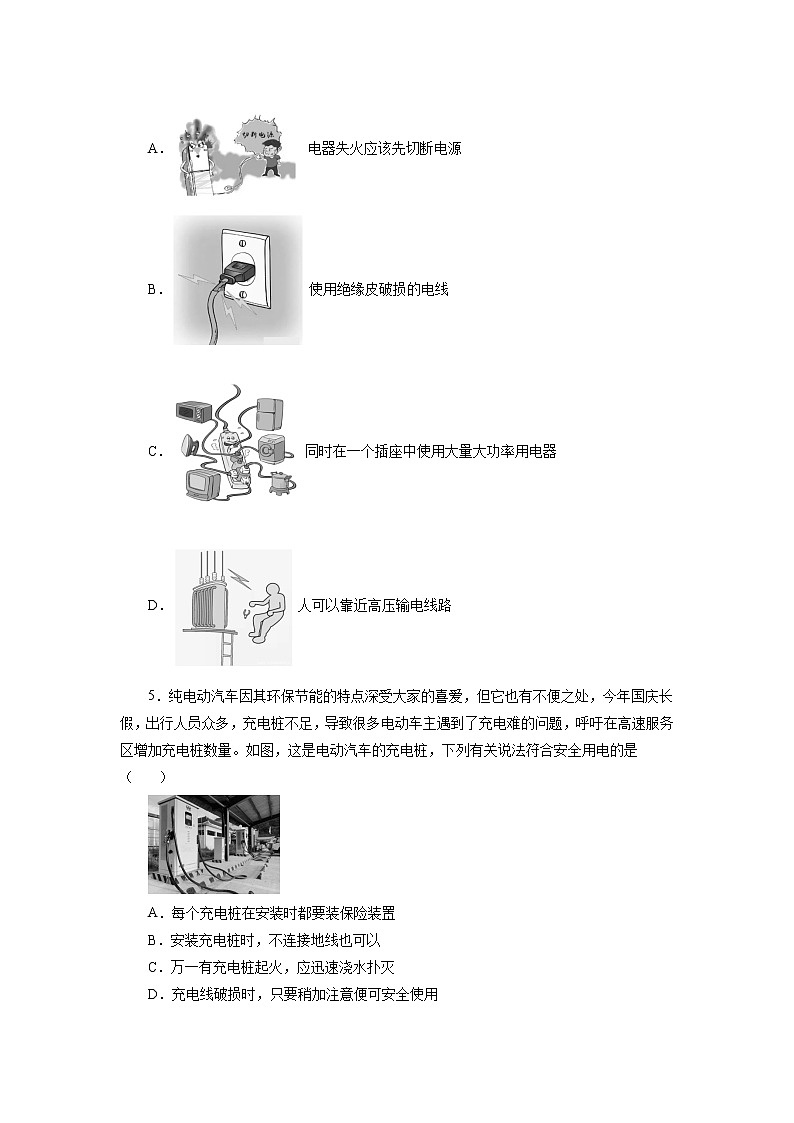

4．下列图中符合安全用电原则的是（ ）
A．电器失火应该先切断电源
B．使用绝缘皮破损的电线
C．同时在一个插座中使用大量大功率用电器
D．人可以靠近高压输电线路
5．纯电动汽车因其环保节能的特点深受大家的喜爱，但它也有不便之处，今年国庆长假，出行人员众多，充电桩不足，导致很多电动车主遇到了充电难的问题，呼吁在高速服务区增加充电桩数量。如图，这是电动汽车的充电桩，下列有关说法符合安全用电的是（ ）
A．每个充电桩在安装时都要装保险装置
B．安装充电桩时，不连接地线也可以
C．万一有充电桩起火，应迅速浇水扑灭
D．充电线破损时，只要稍加注意便可安全使用

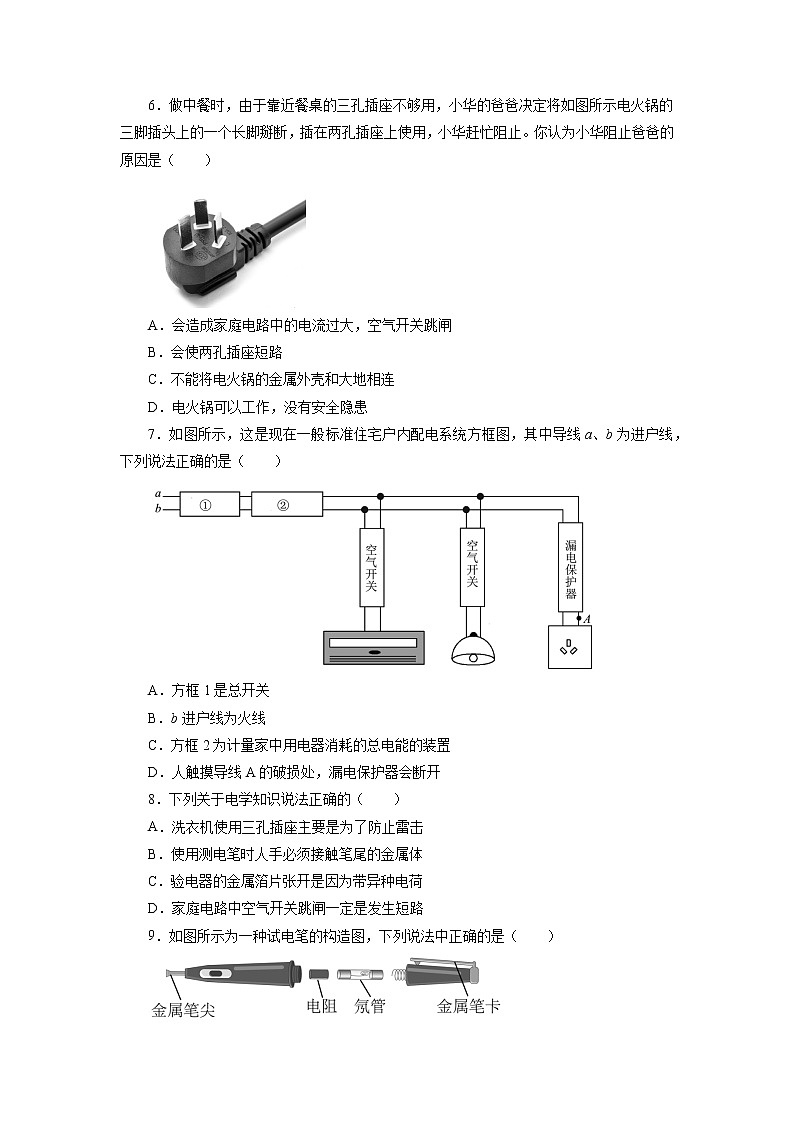

6．做中餐时，由于靠近餐桌的三孔插座不够用，小华的爸爸决定将如图所示电火锅的三脚插头上的一个长脚掰断，插在两孔插座上使用，小华赶忙阻止。你认为小华阻止爸爸的原因是（ ）
A．会造成家庭电路中的电流过大，空气开关跳闸
B．会使两孔插座短路
C．不能将电火锅的金属外壳和大地相连
D．电火锅可以工作，没有安全隐患
7．如图所示，这是现在一般标准住宅户内配电系统方框图，其中导线a、b为进户线，下列说法正确的是（ ）
A．方框1是总开关
B．b进户线为火线
C．方框2为计量家中用电器消耗的总电能的装置
D．人触摸导线A的破损处，漏电保护器会断开
8．下列关于电学知识说法正确的（ ）
A．洗衣机使用三孔插座主要是为了防止雷击
B．使用测电笔时人手必须接触笔尾的金属体
C．验电器的金属箔片张开是因为带异种电荷
D．家庭电路中空气开关跳闸一定是发生短路
9．如图所示为一种试电笔的构造图，下列说法中正确的是（ ）
A．使用试电笔时手可以接触金属笔尖
B．使用试电笔时手不要接触金属笔卡
C．试电笔中的电阻可以用铁丝代替
D．正确使用试电笔，若氖管发光则说明接触的是火线
10．图所示为某家庭电路，电灯和洗衣机（图中电动机）都在正常工作。在三线插座上刚插上电热水壶（开关未闭合）的插头时，洗衣机停止工作，但灯泡正常发光。拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，下列分析合理的是（ ）
A．一定是a、b两点间断路
B．一定是零线上的熔丝熔断了
C．一定是洗衣机所在支路某处断路
D．一定是e、f两点间断路
11．如图所示是某家庭电路，闭合开关S1、S2，灯泡L1正常发光、L2不亮，断开S1、保持S2闭合，用测电笔插入插座上孔氖管发光，插入插座下孔氖管发光．则故障可能是（ ）
A．ac间断路B．bd间断路
C．灯泡L2断路D．b点到零线之间断路
12．如图所示的家庭照明电路中某处存在故障。电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0。当只闭合开关S、S1时，灯泡L0正常发光，灯泡L1不发光；当只闭合开关S、S2时，L0和L2都呈暗红色（比正常发光状态暗得多）。由此可以确定（ ）
A．L1灯头接线处断路
B．L1灯头接线处短路
C．开关S1短路
D．L2灯头接线处短路
二、填空题
13．如图是练习使用螺丝刀式试电笔的两种情形，其中图________（选填“甲”或“乙”）所示方法是正确的，正确使用试电笔时若氖管不发光，则被检测的是________（选填“火”或“零”）线。若按图中错误方式操作，易造成________（选填“单线”或“双线”）触电。
14．为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示。乙、丙两图分别是两个保险管的截面图，若两管内保险丝的材料相同，长度相同，粗细不同，在相同条件下______（选填“乙”或“丙”）图中保险丝更容易熔断。
15．家庭电路中电流过大的原因一是______ ，二是用电器______ 过大，这两种情况都会引起空 气开关跳闸；小星的爸爸把电水壶的三线插头中间的铜片拆除，变成两线插头，以便能在墙壁上的 两孔插座上使用，这样操作后电水壶______（选填“能”或“不能”）正常使用，这种使用方法是______（选填“安全”或“不安全”）的。
16．避雷针能让建筑物避免雷击。当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是 _______体，云层与大地之间的_______很大；若云层带正电，则电流的方向是 _____________（选填“从云层到大地”或“从大地到云层”）。
17．如图所示，闭合开关后家里的空气开关“跳闸”了，分析原因可能是___________引起的；此时正确使用试电笔金属笔尖接触处导线，试电笔氖管___________（选填“发光”或“不发光”）。
18．如图甲是常用的一个插线板（铭牌上标着220V 10A）。小南在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压；指示灯坏了，开关闭合，插孔还能提供工作电压。根据上述现象可知指示灯和插孔是______的（选填“串联”或“并联”）。使用三脚插头和三孔插座，目的是将用电器的金属外壳与______相连，防止触电。家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图乙所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1，若L正常发光，说明L1______；只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2______。（选填“正常”、“短路”或“断路”）。
19．如图为居民家中某房间的电路，闭合开关S1、S2，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均不发光，此时电路故障可能是______（选填“AB”“CD”“电热壶”或“插座”）断路。
20．如图所示，一辆电动车需要充电，但车库里只有一盏灯，没有充电用的插座。小明打开灯的开关盒，看到里面有两个接线柱，于是他从这两个接线柱上引出两根导线，接上一个插座。接好后插上额定电压是220V的充电器，却发现电灯亮了，但亮度明显比平常偏暗，造成这一现象的原因是充电器与电灯______联；这时充电器______（填“能”或“不能”）正常充电，判断依据是______。
三、作图题
21．请将如图所示的家庭电路连接完整。
22．插线板上有开关、开关控制的指示灯和插孔，若指示灯开路，插孔仍可正常使用。请在插线板示意图上把开关、指示灯和插孔正确连接起来。
23．请用笔画线表示导线，将图中电灯、开关接入教室的电路中。要求两个单刀双掷开关都可以同时控制两盏电灯。
四、计算题
24．炎炎夏日即将来临，明明家新购置了一台1kW的空调．已知他家原有用电器的总功率是1020W，电能表上标有“220V10A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
25．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题．下表提供了一组人体电阻数据．
如图所示，用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A的熔断丝（俗称保险丝）．则：
（1）只有用电器R接入电路时，通过熔断丝的电流为多少？
（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少（上表电阻数据适用此人）？并分析为什么熔断丝不会断（即熔断丝不能救人命）．
参考答案
1．D
2．D
3．D
4．A
5．A
6．C
7．D
8．B
9．D
10．D
11．B
12．B
13．甲 零 单线
14．丙
15．短路 总功率 能 不安全
16．导 电压 从云层到大地
17．短路 不发光
18．并联 大地 短路 正常
19．AB
20．串联 不能 此时的电压小于额定电压
21．
22．
23．
24．(1) 4.55 A；(2)允许．
25．(1)5A (2)I=0.025A
