人教版九年级全册第十七章 欧姆定律综合与测试单元测试课时训练

这是一份人教版九年级全册第十七章 欧姆定律综合与测试单元测试课时训练，共12页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。

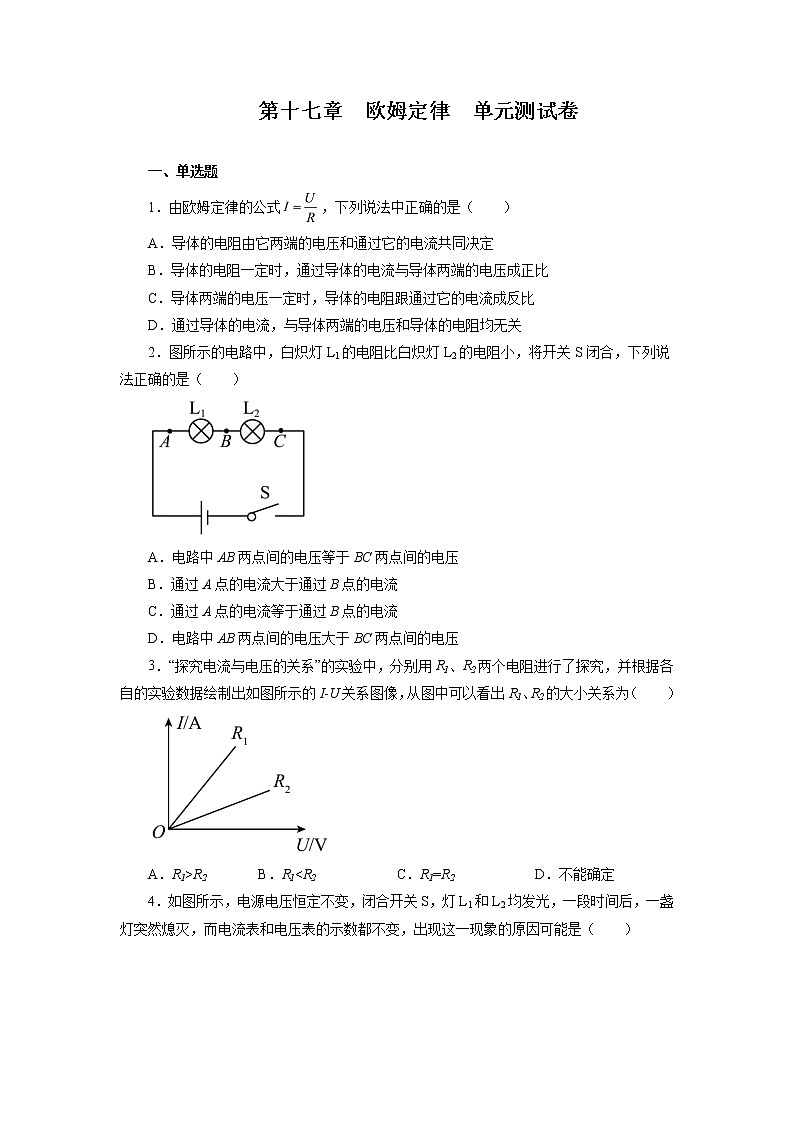

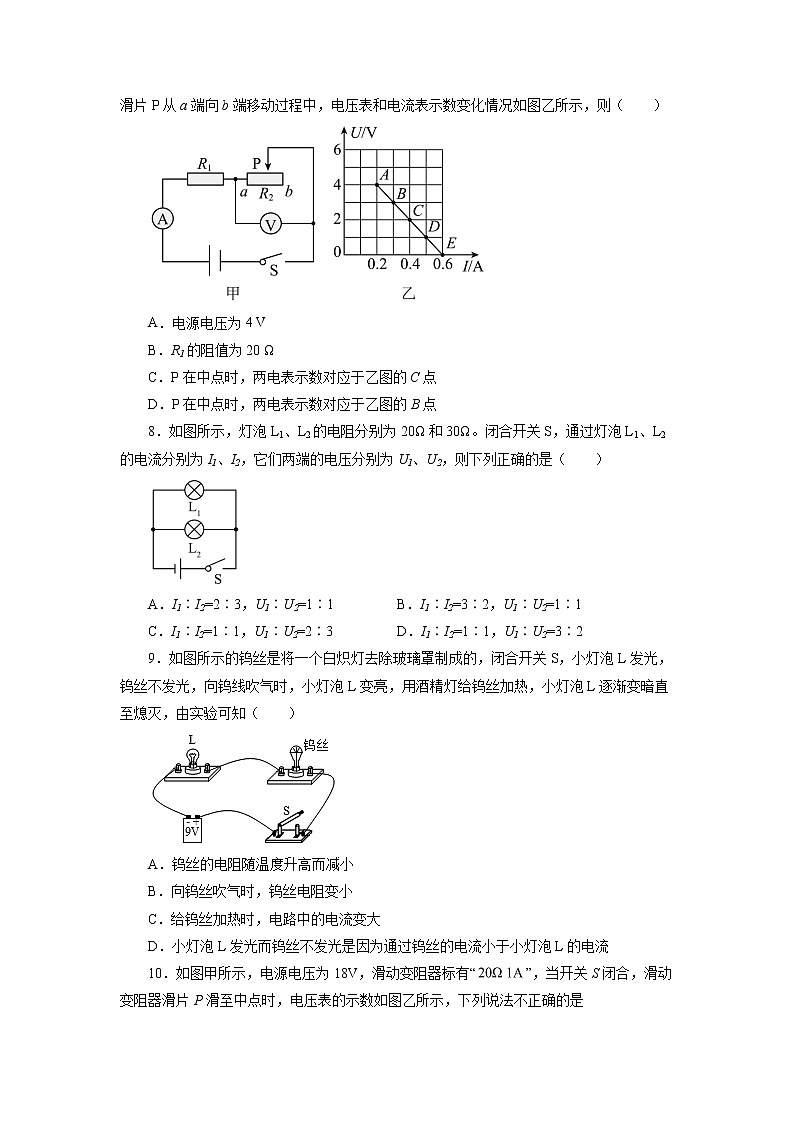

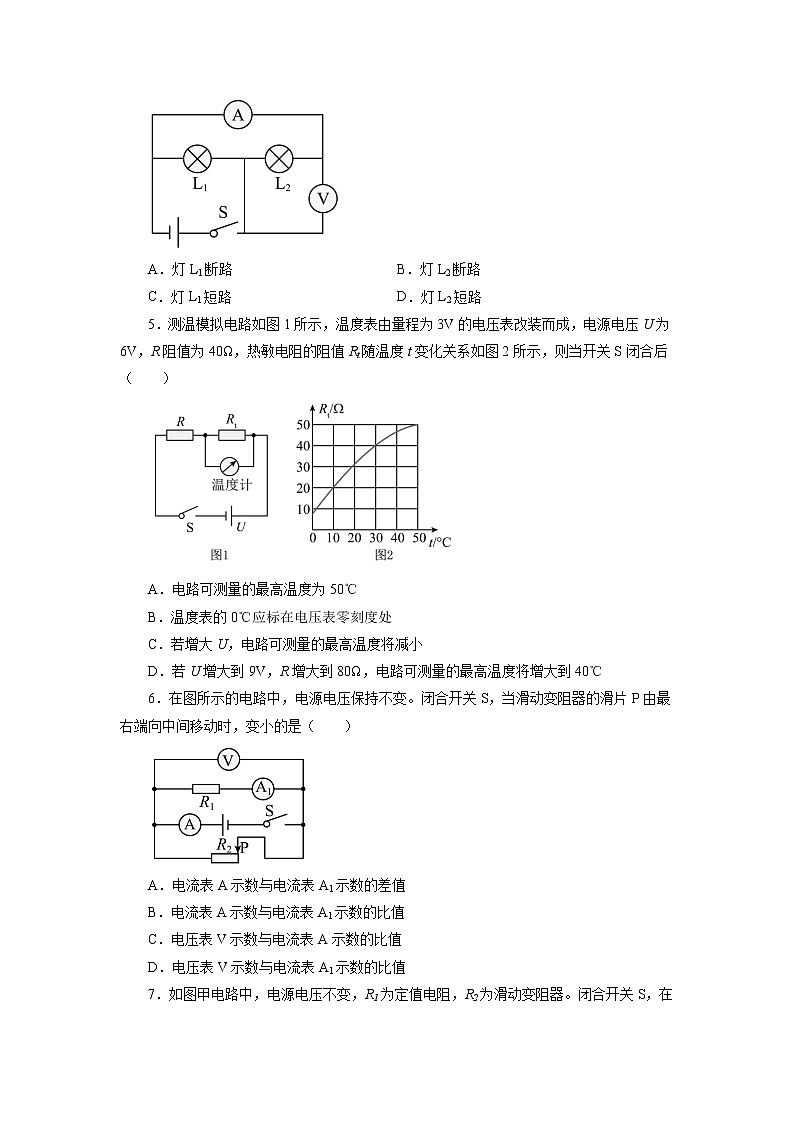

第十七章  欧姆定律  单元测试卷 一、单选题1．由欧姆定律的公式，下列说法中正确的是（　　）A．导体的电阻由它两端的电压和通过它的电流共同决定B．导体的电阻一定时，通过导体的电流与导体两端的电压成正比C．导体两端的电压一定时，导体的电阻跟通过它的电流成反比D．通过导体的电流，与导体两端的电压和导体的电阻均无关2．图所示的电路中，白炽灯L1的电阻比白炽灯L2的电阻小，将开关S闭合，下列说法正确的是（　　）A．电路中AB两点间的电压等于BC两点间的电压B．通过A点的电流大于通过B点的电流C．通过A点的电流等于通过B点的电流D．电路中AB两点间的电压大于BC两点间的电压3．“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图所示的I-U关系图像，从图中可以看出R1、R2的大小关系为（　　）A．R1>R2 B．R1<R2 C．R1=R2 D．不能确定4．如图所示，电源电压恒定不变，闭合开关S，灯L1和L2均发光，一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（　　）A．灯L1断路 B．灯L2断路C．灯L1短路 D．灯L2短路5．测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，R阻值为40Ω，热敏电阻的阻值Rt随温度t变化关系如图2所示，则当开关S闭合后（　　）A．电路可测量的最高温度为50℃B．温度表的0℃应标在电压表零刻度处C．若增大U，电路可测量的最高温度将减小D．若U增大到9V，R增大到80Ω，电路可测量的最高温度将增大到40℃6．在图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P由最右端向中间移动时，变小的是（　　）A．电流表A示数与电流表A1示数的差值B．电流表A示数与电流表A1示数的比值C．电压表V示数与电流表A示数的比值D．电压表V示数与电流表A1示数的比值7．如图甲电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，在滑片P从a端向b端移动过程中，电压表和电流表示数变化情况如图乙所示，则（　　）A．电源电压为4 VB．R1的阻值为20 ΩC．P在中点时，两电表示数对应于乙图的C点D．P在中点时，两电表示数对应于乙图的B点8．如图所示，灯泡L1、L2的电阻分别为20Ω和30Ω。闭合开关S，通过灯泡L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则下列正确的是（　　）A．I1∶I2=2∶3，U1∶U2=1∶1 B．I1∶I2=3∶2，U1∶U2=1∶1C．I1∶I2=1∶1，U1∶U2=2∶3 D．I1∶I2=1∶1，U1∶U2=3∶29．如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨线吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知（　　）A．钨丝的电阻随温度升高而减小B．向钨丝吹气时，钨丝电阻变小C．给钨丝加热时，电路中的电流变大D．小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流10．如图甲所示，电源电压为18V，滑动变阻器标有“”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是A．定值电阻R的阻值为10B．电路的最小电流为0.6AC．滑动变阻器滑片P移动到最左端时，电流表示数最大D．滑动变阻器滑片P移动到最右端时，电压表示数最大11．抗击新型冠状病毒需要随时监测体温，小杰利用热敏电阻R和定值电阻R0设计了一个“温度计”的模拟电路。热敏电阻R的阻值随温度的升高而增大，他把电表的刻度值都改为相应的温度值，温度升高时电表的示数变大，如图所示的电路图中，符合要求的是（　　）A． B． C． D．12．在如图所示的电器中，电源电压保持不变，R1、R2均为定值电阻。当①、②都是电压表时，闭合开关S1和S2，①表的示数与②表的示数的比值为m；当①、②都是电流表时，闭合开关S1，断开开关S2，①表的示数与②表的示数的比值为n；下列关于m、n的关系说法正确的是（　　）A． B． C． D．二、填空题13．有两个阻值不同的定值电阻R1和R2，它们的电流随电压变化的I-U图象如图所示，根据图象可知R1______R2（选填“大于”、“小于”或“等于”），如果把R1、R2两个电阻串联在一个电压为8V的电源上时，R1两端的电压为______V。14．有一个小灯泡，它的正常工作电压是 2.5V，其电阻是 10Ω.现手里只有一电压为 6V 的 电源，若直接把该小灯泡接在此电源上会将其烧坏，则需要_____联一个_____Ω的电阻后， 小灯泡才能正常发光而不会烧坏．15．如图，R1是滑动变阻器，滑片P做成可以绕O点转动的杠杆，另一端通过可以自由转动的轻杆和浮标相连，U＝9V。若油面上升，油量表示数将变 _____。若R1接入电路的阻值为10Ω时油量表指针指在3V，此时电路中的电流为 _____A，电阻箱R2阻值为 _____Ω。若不慎调大了R2的阻值，则油量表示数将偏 _____。16．在相距20km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01Ω．现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为1.5V时，电流表示数为30mA．则短路处距甲地一条输电线的电阻为_____Ω，短路位置距甲地的距离为_____km．17．如图甲所示，是某自助餐厅使用的电子秤，图乙是它工作的原理图。R1是一个阻值为100Ω的定值电阻，托盘下方的电阻R2为压敏电阻，当压敏电阻受的压力为0时，它的电阻无穷大，压敏电阻两端的电压与托盘内所放物体质量m的关系如下表所示（电路中电源电压不变）。则定值电阻R1所起的作用是______；当托盘中物体的质量增大时，电路中的电流变______。U2（V）1210864m（g）0100500800100018．如图所示电路，电源电压保持不变，闭合开关S，电压表测___________两端的电压；当R2的滑片P向右移动时，电流表的示数将___________ （填“变大”“变小”或“不变”）。19．如图甲所示的电路中，电源电压不变。闭合开关S后，滑动变阻器的滑片P由一端移到另一端时，得到如图乙所示的某电压表示数U与电流表示数I的变化关系。电路中最大电流是___________A，当滑动变阻器的滑片P位于中点时，电压表V1与电压表V2的示数之比是___________。20．如图所示是电阻甲和小灯泡乙的I-U图像，甲的电阻是_____Ω，把甲、乙串联在电源电压为3V的电路中，则此时小灯泡的灯丝电阻为_____Ω。21．如图甲所示是公路上的超载检测装置的简化原理图。滑动变阻器RAB的滑片P与称重平台固定在一起，和称重平台一同升降。滑片P从A端下滑的距离L与压力F的关系如图乙所示。当滑片P位于A端时为空载，当滑片P位于B端时为超载临界点，此时电流表的示数为2A，称重平台锁止不再下降。已知电源的电压为4V，RAB阻值均匀，每厘米长的电阻为1Ω，总长为8cm。则空载时电流表示数为______A；当一辆货车在称重平台上接受检测时电流表的读数为1A，此时F的大小为______N。三、实验题22．某实验小组在探究“电流与电阻关系”的实验时， （1）设计了如图甲所示电路，电源为三节新干电池，此实验中滑动变阻器的作用是保护电路和_______；（2）请用笔画线代替导线，将图甲所示电路连接完整（要求滑片向左滑动时，电流表示数变大，连线不得交叉）；_______（3）经检查电路连接正确后，闭合开关，发现电压表有示数且接近电源电压，电流表无示数，若电路中只有一处故障可能是______；排除故障后，闭合开关前应将滑动变阻器滑片移至_______（选填“A”或“B”）端，如图乙所示，闭合开关后移动滑片到某一位置时，电流表的示数为_______A；（4）图丙是小组根据测得的实验数据绘制的电流I随电阻R的变化图像，由图像可知电阻R两端的电压为______V，当电阻由5Ω更换为10Ω时，闭合开关后，应将滑动变阻器的滑片向_______（选填“左”或“右”）端滑动，若实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω，则滑动变阻器的最大阻值至少是______Ω。23．小亮和小明用“伏安法”测量小灯泡发光时的电阻。（1）“伏安法”测电阻的实验原理是___________；（2）请用笔画线代替导线，完成图示电路连接，要求：滑动变阻器滑片向右移动时灯泡变亮；（3）正确连接电路后，闭合开关，发现小灯泡不发光，电压表和电流表的示数都比较小，导致这一现象的原因是___________；（4）如图所示，电压表示数是___________V，电流表示数是___________A，可以计算出此时小灯泡的电阻R=___________Ω；（5）如图所示，是小明同学根据测量数据绘制的通过小灯泡电流I随它两端电压U变化的关系图像。根据图像信息可知下列说法中正确的是___________A．小灯泡的电阻是5ΩB．小灯泡的电阻随电压的增大而减小C．小灯泡的电阻受温度影响发生改变D．若将两个同样规格的小灯泡并联在2V的电源两端，干路中总电流为0.45A四、计算题24．如图所示的电路，实验时，已知R1为20Ω，在闭合S的情况下，断开S1时电流表的读数是1.5A，闭合S1时电流表读数是2.1A，整个实验过程中电池的电压不变，求：（1）电源电压为多大？（2）通过R2的电流是多少？（3）被测电阻R2的阻值。25．空气质量指数是环境监测的重要指标。如表中的空气质量等级是按照空气质量指数A划分的。兴趣小组的同学们自制的空气质量监测仪，工作原理电路如图所示，用电压表显示空气质量指数。已知电源电压U=18V，电压表量程为0～15V，定值电阻R0的阻值为100Ω，气敏电阻阻值R与A的关系为R=6×103Ω/A。当电压表的示数为10V时，求：（1）电路中的电流；（2）气敏电阻的阻值；（3）此时的空气质量等级。空气质量指数A0-5051-100101-150151-200201-300>300空气质量等级优良轻度污染中度污染重度污染严重污染         参考答案1．B2．C3．B4．A5．C6．C7．D8．B9．B10．C11．C12．D13．小于     314．串     1415．大     0.3     20     小16．25     2.517．保护电路     大18．R1     变小19．1.5     1：120．5     2.521．0.4     6×10522．控制定值电阻两端的电压相同          定值电阻断路     B     0.2     3     右     1023．            变阻器连入电路的电阻较大     1.2     0.2     6     C24．（1）30V；（2）0.6A；（3）50Ω25．（1）0.1A；（2）80Ω；（3）良
