2022年中考一轮复习能力提升练习：电路的设计与识别

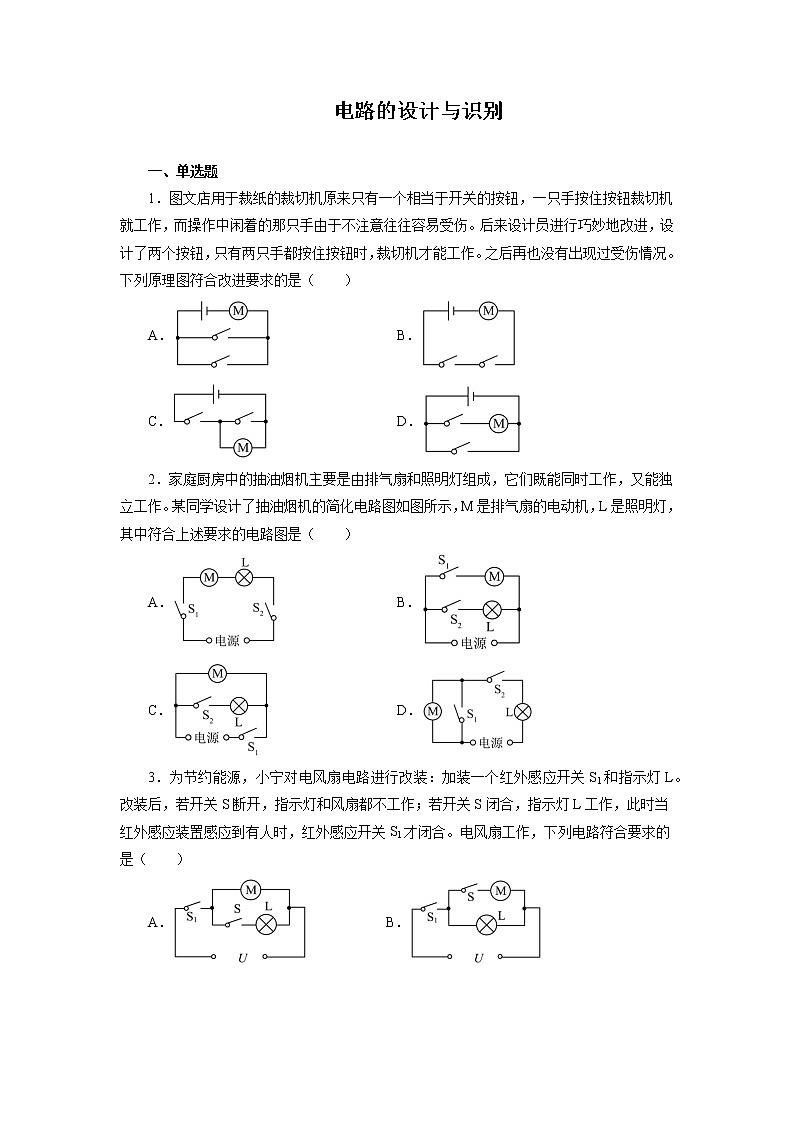

电路的设计与识别

一、单选题

1．图文店用于裁纸的裁切机原来只有一个相当于开关的按钮，一只手按住按钮裁切机就工作，而操作中闲着的那只手由于不注意往往容易受伤。后来设计员进行巧妙地改进，设计了两个按钮，只有两只手都按住按钮时，裁切机才能工作。之后再也没有出现过受伤情况。下列原理图符合改进要求的是（　　）

A． B．

C． D．

2．家庭厨房中的抽油烟机主要是由排气扇和照明灯组成，它们既能同时工作，又能独立工作。某同学设计了抽油烟机的简化电路图如图所示，M是排气扇的电动机，L是照明灯，其中符合上述要求的电路图是（　　）

A． B．

C． D．

3．为节约能源，小宁对电风扇电路进行改装：加装一个红外感应开关S1和指示灯L。改装后，若开关S断开，指示灯和风扇都不工作；若开关S闭合，指示灯L工作，此时当红外感应装置感应到有人时，红外感应开关S1才闭合。电风扇工作，下列电路符合要求的是（　　）

A．           B．

C．               D．

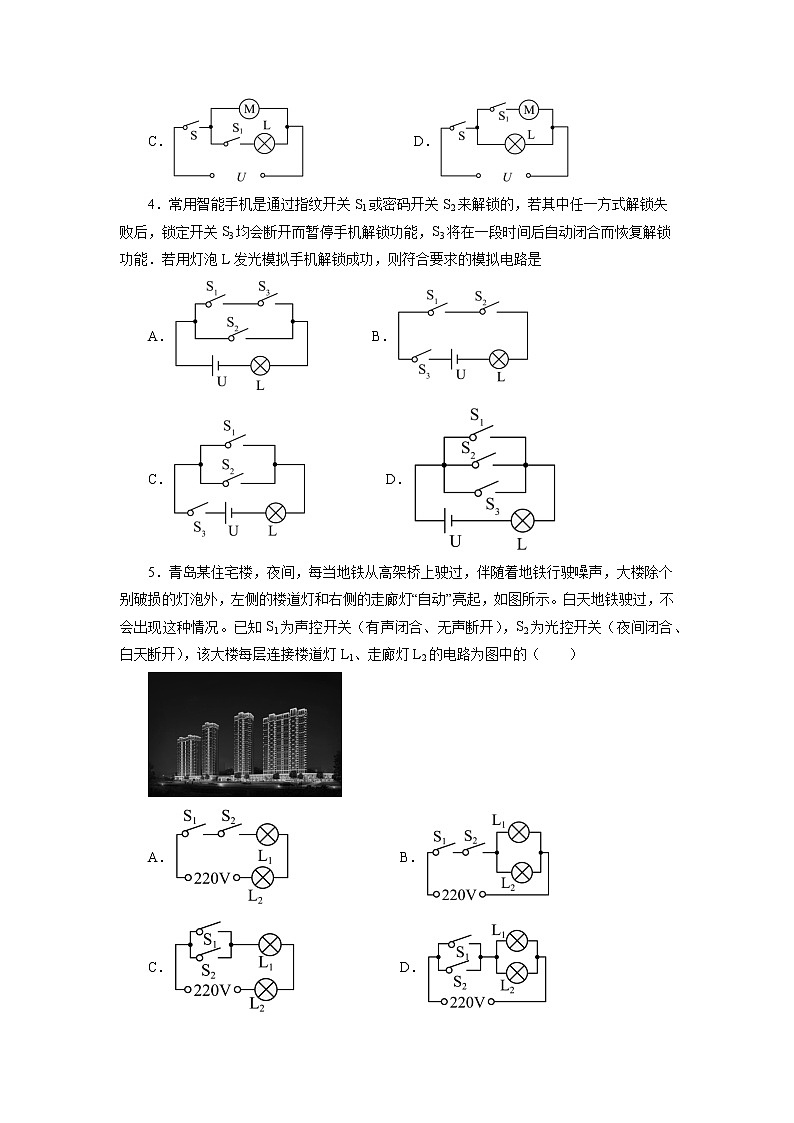

4．常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是

A．         B．

C．           D．

5．青岛某住宅楼，夜间，每当地铁从高架桥上驶过，伴随着地铁行驶噪声，大楼除个别破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起，如图所示。白天地铁驶过，不会出现这种情况。已知S1为声控开关（有声闭合、无声断开），S2为光控开关（夜间闭合、白天断开），该大楼每层连接楼道灯L1、走廊灯L2的电路为图中的（　　）

A．             B．

C．             D．

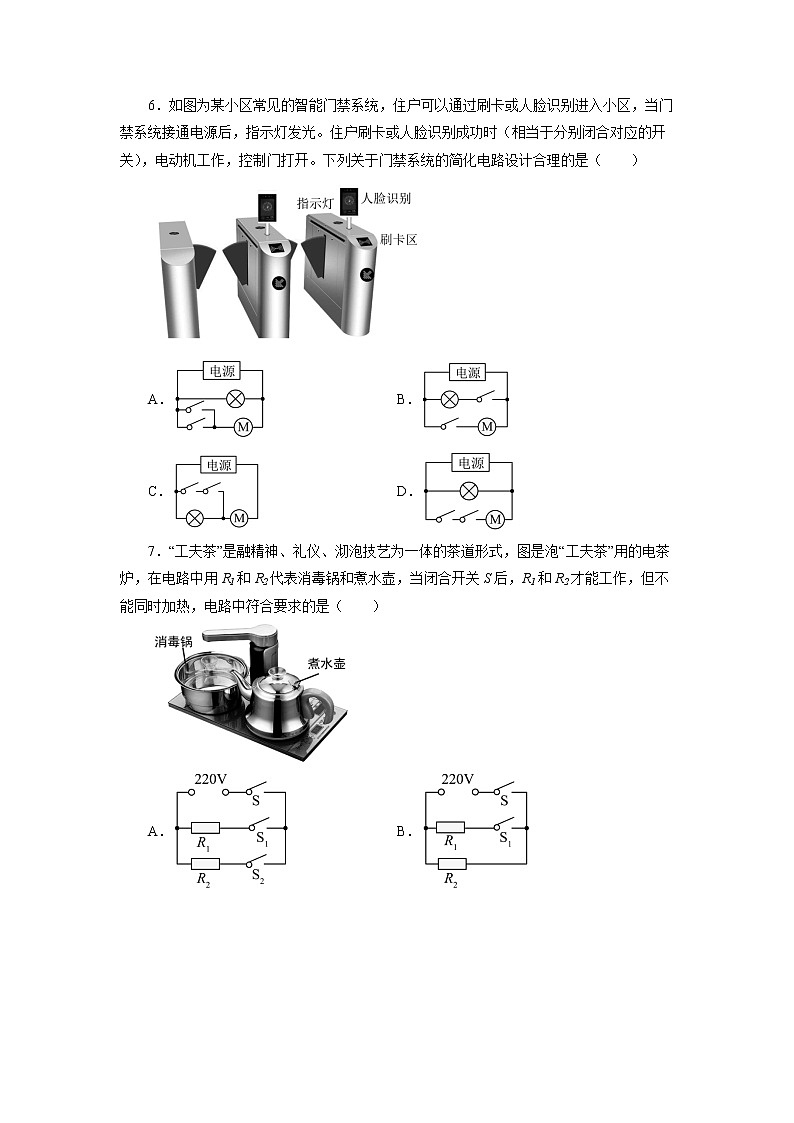

6．如图为某小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区，当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（　　）

A． B．

C． D．

7．“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，图是泡“工夫茶”用的电茶炉，在电路中用R1和R2代表消毒锅和煮水壶，当闭合开关S后，R1和R2才能工作，但不能同时加热，电路中符合要求的是（　　）

A． B．

C． D．

8．电热蚊香器是一种常用的除蚊工具，当蚊香器接上电源，需要闭合开关S，才能使指示灯L发光，发热体工作。现由于某种原因指示灯断路不亮，但发热体依然能正常工作。则下列电路连接方式符合要求的是（　　）

A． B．

C． D．

9．小聪受楼道灯电路的启发，在爷爷的卧室里安装了这样一个“聪明”电路。晚上只要拍拍手，灯就亮了，过一会自动熄灭，给爷爷带来了方便。不过遇到晚上有雷雨，就麻烦了，雷声使灯不断被点亮，影响爷爷休息。还有爷爷睡觉前需要这盏灯一直被点亮。小聪利用两个开关S1、S2改进了电路。通过对开关S1、S2的操作，可以取消自动功能，使灯一直被点亮或者一直不亮。符合这一要求的电路图是（　　）

A． B．

C． D．

10．在抗击新冠的战役中，由于工作人员有限，又需要及时照顾到需要救治的人员，医院将每张病床都安上了呼叫器，它可以让每个病人都控制同一只电铃，且能让值班护土在铃响时，根据不同的灯判断是哪个病人在按铃呼叫，下列电路符合以上要求的是（　　）

A． B．

C． D．

二、填空题

11．如图所示电路，S1、S2、S3全都是断开的。

（1）当只闭合开关________时，L1和L2串联；

（2）当闭合开关________时，L1和L2并联；

（3）不允许同时闭合S2和S3两个开关，否则会导致电路处于________状态。

12．小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示，请根据该小灯熄灭的原因判断众小灯的电路连接方式：若该小灯处短路，则众小灯___________联；若该小灯处断路，则众小灯___________联。小华想进一步确定小灯的连接方式，她取出其中一个小灯，此时所有的灯都不发光，说明发光棒众小灯是________联。

13．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的，此时起爆器被短接。当设定起爆时间一到，定时开关S会自动断开，此时起爆器与灯___________联。为使引爆装置停止工作，拆弹专家应在图中___________（填“”或“”）处剪断导线。

14．如图甲所示的灭蚊拍具有灭蚊和照明等功能，其工作原理如图乙所示。灭蚊网和照明灯的连接方式是______，当闭合开关S1时，灭蚊拍起到______（填灭蚊/照明/灭蚊和照明，下同）作用；当开关S1与S2同时闭合时，灭蚊拍起到______作用。

三、作图题

15．火车在车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内部都有人，请你把图中的各元件符号连接成符合上述设计要求的电路图。

16．教室有二氧化碳通风机，S1是手动开关S2是自动控制开关。只有手动闭合S1，二氧化碳达到定值时闭合S2电动机才工作，请你根据以上要求将如图的电路连接完整。

17．汽车的座椅和安全带插口相当于一个开关，人坐在座椅上时，座椅开关闭合，指示灯亮；将安全带插入插口时（这时插口开关闭合），指示灯又熄灭。请将如图所示（其中的R0是在安全带开关闭合时，可以防止电路短路）的元件连接成一个符合要求的电路图。

18．如图所示为某型号“智能指纹密码锁”，密码和指纹分别控制开关S1和S2，闭合其中的任何一个开关，内置微型电动机都会工作，把锁打开。请画出“智能指纹密码锁”对应的电路图。

参考答案

1．B

2．B

3．D

4．C

5．B

6．A

7．C

8．D

9．D

10．B

11．S2     S1和S3     短路

12． 串     并     串

13． 串     a

14． 并联     灭蚊     灭蚊和照明

15．

16．

17．

18．
