2022年中考物理二轮复习——串、并联电路中电流、电压规律计算

2022年中考物理二轮复习——串、并联电路中电流 电压规律计算

考点1  串、并联电路中电流规律

1．（2021·广西南宁·九年级期中）如图所示的电路，电流表A的示数是1.5A，电流表A1的示数是0.8A，则

（1）则通过灯泡L1的电流是多少安？

（2）通过L2的电流是多少？

2．（2021·广东河源·九年级期中）如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A，那么：

（1）通过L1的电流是？

（2）通过L2的电流是？

（3）通过L3的电流是？

3．（2021·广西玉林·九年级期中）在如图所示的电路中，当只闭合S1时电流表示数是0.3A，当S1、S2都闭合时电流表示数是0.5A；当S1、S2部闭合时，请你解答下列问题：

(1)通过灯泡L1的电流；

(2)通过灯泡L2的电流。

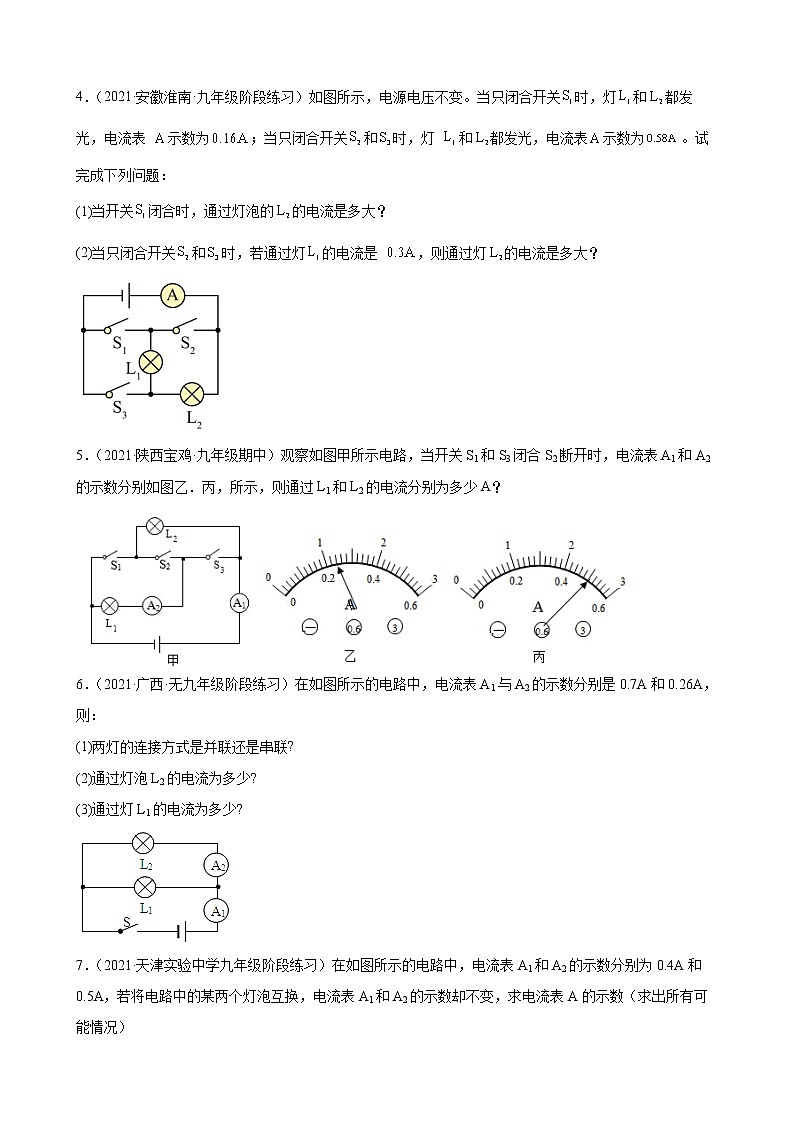

4．（2021·安徽淮南·九年级阶段练习）如图所示，电源电压不变。当只闭合开关时，灯和都发光，电流表 示数为；当只闭合开关和时，灯 和都发光，电流表示数为。试完成下列问题：

(1)当开关闭合时，通过灯泡的的电流是多大？

(2)当只闭合开关和时，若通过灯的电流是 ，则通过灯的电流是多大？

5．（2021·陕西宝鸡·九年级期中）观察如图甲所示电路，当开关S1和S3闭合S2断开时，电流表A1和A2的示数分别如图乙．丙，所示，则通过L1和L2的电流分别为多少A？

6．（2021·广西·无九年级阶段练习）在如图所示的电路中，电流表A1与A2的示数分别是0.7A和0.26A，则：

(1)两灯的连接方式是并联还是串联?

(2)通过灯泡L2的电流为多少?

(3)通过灯L1的电流为多少?

7．（2021·天津实验中学九年级阶段练习）在如图所示的电路中，电流表A1和A2的示数分别为0.4A和0.5A，若将电路中的某两个灯泡互换，电流表A1和A2的示数却不变，求电流表A的示数（求出所有可能情况）

考点2   串、并联电路中电压规律

8．（2021·广东江门·九年级期中）如图，在闭合开关后，如果电流表A1的示数为0.5A，电流表A2的示数为0.3A，电压表示数为2.5V。求：

（1）通过小灯泡L1、L2的电流分别为多少？

（2）L1两端的电压、电源电压分别是多少？

9．（2021·河南漯河·九年级期中）如图，已知电源电压为9V，V1表示数为6V，L2电流为2.5A，则：

(1)灯L1和L2两端的电压各是多少？

(2)L1的电流是多少？电流表示数为多少？

10．（2021·江西·南昌市南钢学校九年级期中）如图所示，已知电源电压为6V。闭合开关S，电压表V1示数为2V，通过灯泡L2的电流为0.3 A。求：

(1)灯泡L1和L2两端的电压各是多少？

(2)通过灯泡L1的电流是多少？电流表示数为多少？

(3)若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？

11．（2021·福建三明·九年级期中）如图示的电路中，电源电压保持不变。当开关S1断开、S2闭合时，电压表的示数为4.5V；当开关S1闭合、S2断开时，电压表的示数为3V，求

（1）电源电压；

（2）L1和L2两端的电压。

12．（2021·上海·九年级专题练习）在图（a）所示的电路中，电源电压为18V，电阻R1的阻值为20Ω，电压表、电流表的规格如图（b）所示。闭合开关S，电压表的示数为10V。（各电表量程选择合适且保持不变）

(1) 求通过电阻R1 的电流I1。

(2) 求电阻R2 的阻值。

(3) 现用电阻R0替换电阻R1、R2中的一个，替换后，发现两电表的示数一个变大，一个变小，且某一个电表指针正好达到某量程的满刻度。请判断被电阻R0所替换的电阻，并求出电阻R0的阻值。

13．（2021·黑龙江·集贤县第七中学九年级期中）如图所示，若电源电压为6V，当只闭合S2和S4时电压表的示数为3.8V，求：

（1）L1和L2两端的电压各为多少?

（2）当只闭合S1和S3时，电流表A1和A2的示数分别为0.28A和0.6A，求灯L1和L2通过的电流为多少?

（3）若将S1，S2和S3同时闭合会发生什么现象?

14．（2021·安徽·六安市汇文中学九年级期中）如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V，当S1、S3断开，S2闭合时，电压表两接线柱接线对调后示数为3V．求：

（1）灯L1两端的电压．

（2）电源电压．

（3）当S1、S3闭合，S2断开时，电压表的示数为多少？

参考答案：

1．（1）0.8A；（2）0.7A

2．（1）0.4A；（2）0.5A；（3）0.3A

3．(1)0.3A；(2)0.2A

4．(1)0.16A；(2)0.28A

5．0.5A；0.7A

6．(1)并联；(2)0.26A；(3)0.44A

7．0.65A或0.7A

8．（1）0.3A，0.2A；（2）2.5V，2.5V

9．(1)6V；3V；(2) 2.5A；2.5A

10．(1)2V；4V；(2)0.3A，0.3A；(3)6V，0V

11．（1）4.5V；（2）L1电压为3V，L2电压为1.5V

12．(1)0.5A；(2)16Ω；(3)若A变大，V表变小，替换R1 ，14Ω；若A变小，V变大，替换R1，80Ω

13．(1)3.8V，2.2V；(2)0.28A，0.32A；(3)短路。

14．（l）6V（2）9V（3）9V
