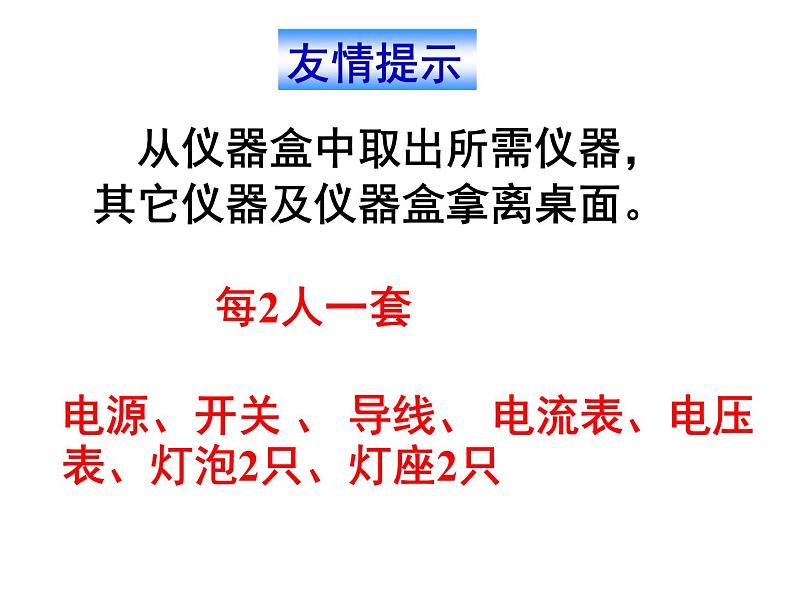

从仪器盒中取出所需仪器，其它仪器及仪器盒拿离桌面。 每2人一套
电源、开关 、 导线、 电流表、电压表、灯泡2只、灯座2只

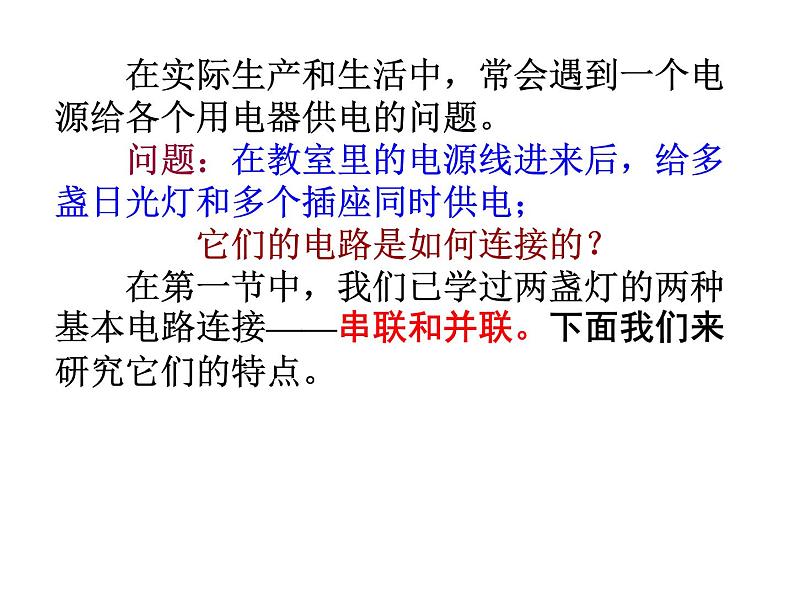

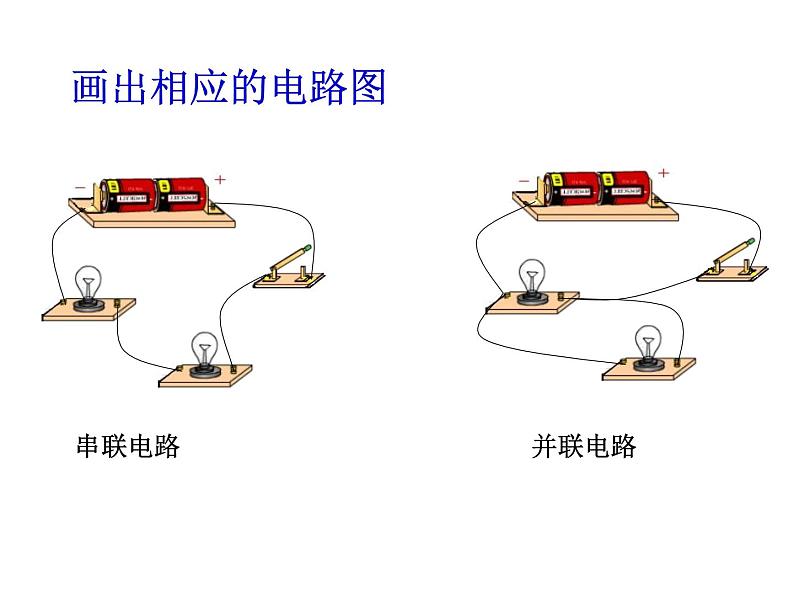

　　在实际生产和生活中，常会遇到一个电源给各个用电器供电的问题。　　问题：在教室里的电源线进来后，给多盏日光灯和多个插座同时供电；　　　　它们的电路是如何连接的？　　在第一节中，我们已学过两盏灯的两种基本电路连接——串联和并联。下面我们来研究它们的特点。

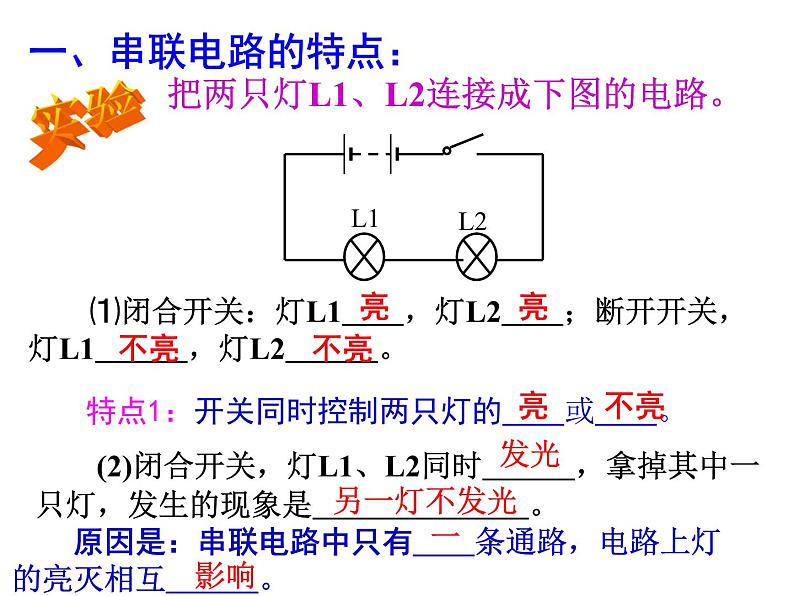

　　⑴闭合开关：灯L1　　，灯L2　　；断开开关，灯L1　　　，灯L2　　　。
　　特点1：开关同时控制两只灯的　　或　　。
　　(2)闭合开关，灯L1、L2同时　　　，拿掉其中一只灯，发生的现象是　　　　　　　。
　　原因是：串联电路中只有　　条通路，电路上灯的亮灭相互　　　。

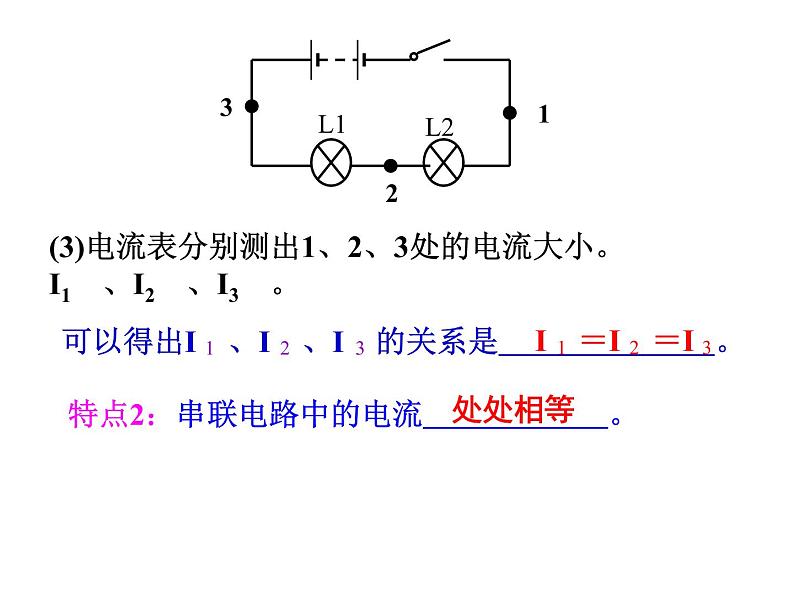

特点2：串联电路中的电流　　　　　　。

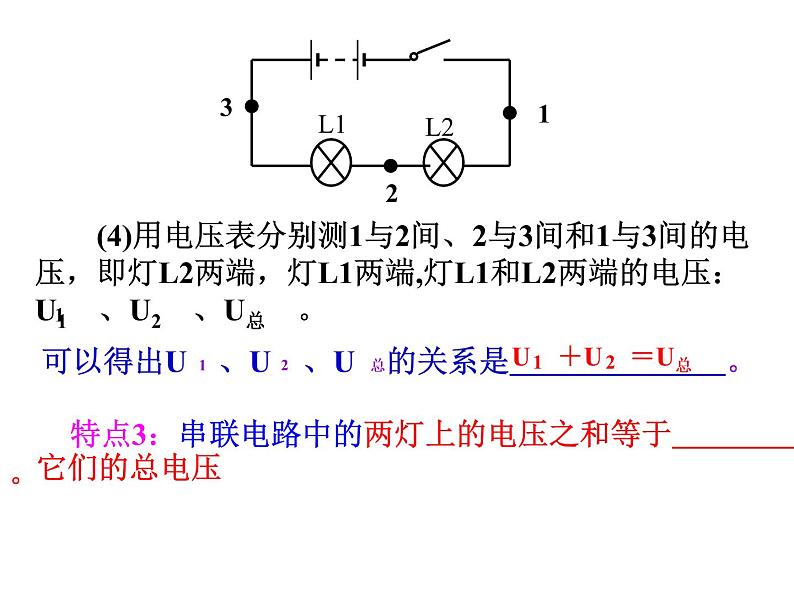

　　(4)用电压表分别测1与2间、2与3间和1与3间的电压，即灯L2两端，灯L1两端,灯L1和L2两端的电压：U1　、U2　、U总　。
　　特点3：串联电路中的两灯上的电压之和等于　　　　　　　 。
猜猜看：电阻间又有什么关系？（R、R1、R2）
所以：I=I1=I2 U=U1+U2
根据欧姆定律：U=IR U1=I1R1 U2=I2R2
所以：IR=I1R1+I2R2
导体串联起来，相当于增加了导体的 ＿＿＿
串联电路中的电流处处相等。
串联电路中的两灯上的电压之和等于它们的总电压。
　　其它特点：开关同时控制两只灯的　　或　　。
　　串联电路中只有　　条通路，电路上灯的亮灭相互　　　。
例1：把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V的电源上。这个串联电路中的电流是多少？
∴这个串联电路中的电流是：
追问（1）： R1两端的电压是多少？
U1=IR1=0.3A × 5Ω=1.5V
[ 例2] 一个小灯泡正常发光时两端的电压是2.5 伏，通过的电流为0.2安。现用一个电压为4.5伏的电源对其供电，为了使小灯泡能正常发光，需要串联一个多大的电阻？
解：已知正常工作时灯泡两端的电压和通过它的电流为： U１ = 2.5 伏， I = 0.2 安电阻R 分担的电压应该是： U２ = U-U１ = 4.5 伏-2.5 伏= 2 伏根据欧姆定律，电阻 R= U２/I 　= 2伏/0.2安 = 10 欧答：串联的电阻R 的阻值是10 欧。
　　在并联电路中，有什么特点和规律呢？
　　⑴闭合开关S1、S2。闭合开关S，灯L1　　；灯L2　　，断开开关S，灯L1　　　，灯L2　　　。
　　特点1：干路开关控制　　　　　上的电灯。
　　⑵、闭合开关S。闭合开关S1，灯L1　　；断开开关S1，灯L1　　　。闭合开关S2，灯L2　　；断开开关S2，灯L2　　　。
特点2：支路开关控制　　　　　　上的电灯
　　⑶闭合开关S、S1、S2，灯L1、L2　　，拿掉一只灯，另一只灯　　。
　　特点3：并联电路中各支路上的电灯　　　　　　　　　　　影响。
　　特点4：并联电路中干路上的总电流等于　　　　　　　　　　　　 　　　　　　　　　　　 。
各条支路的电流之和　　
　　特点5：并联电路中两个支路两端的电压相等，且等于 干路上的总电压。
所以：I=I1+I2 U=U1=U2
根据欧姆定律：I=U/R I1=U1/R1 I2=U2/R2
所以：U/R=U1/R1+U2/R2
即：1/R=1/R1+1/R2
并联电路的总电阻的倒数，等于各并联电阻的倒数之和。
几个导体并联起来,相当于增加了导体的 ＿＿＿＿
①并联电路干路中的电流等于各支路中的电流之和。　　 I1+I2②并联电路两个支路两端的电压相，且等干路上的电压。　　 U1=U2=……
③并联电路总电阻的计算公式
其它特点：干路开关控制　　　　　上的电灯;支路开关控制　　　　　上的电灯;并联电路中各支路上的电灯　　　　影响。
I = I1+I2
I = I1 = I2
U = U1 = U2
1/R = 1/R1+1/R2
U1 / R1 = U2/ R2
I1× R1 = I2×R2
串联电路和并联电路的比较
例3：电阻R1与R2并联接入电路后，两端所加电压为24V，如果R1为80Ω，通过R2的电流为0.2A，求R2。
追问：（1）通过R1的电流； （2）电路的总电流； （3）电路的总电阻。
