江苏专用高考地理总复习第一单元地球与地图第一讲经纬网及其应用教案

这是一份江苏专用高考地理总复习第一单元地球与地图第一讲经纬网及其应用教案，共28页。教案主要包含了地球的形状和大小，地球仪等内容，欢迎下载使用。

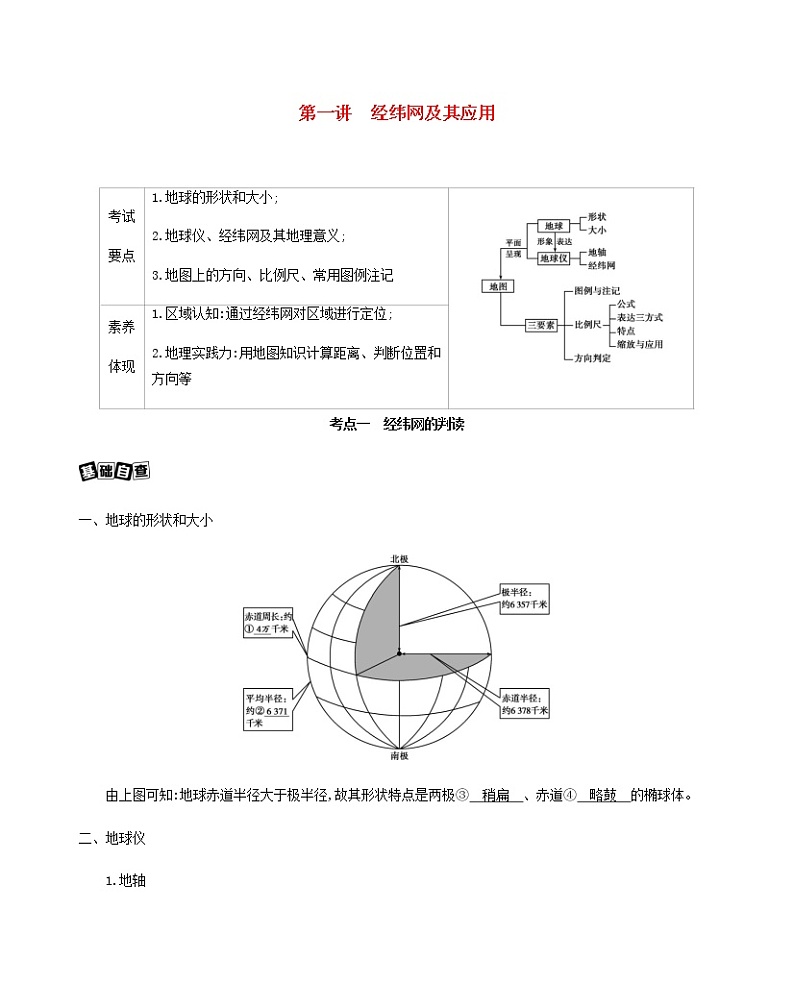

第一讲　经纬网及其应用

考试
要点
1.地球的形状和大小;
2.地球仪、经纬网及其地理意义;
3.地图上的方向、比例尺、常用图例注记

素养
体现
1.区域认知:通过经纬网对区域进行定位;
2.地理实践力:用地图知识计算距离、判断位置和方向等
考点一　经纬网的判读

一、地球的形状和大小

　　由上图可知:地球赤道半径大于极半径,故其形状特点是两极③　稍扁　、赤道④　略鼓　的椭球体。
二、地球仪

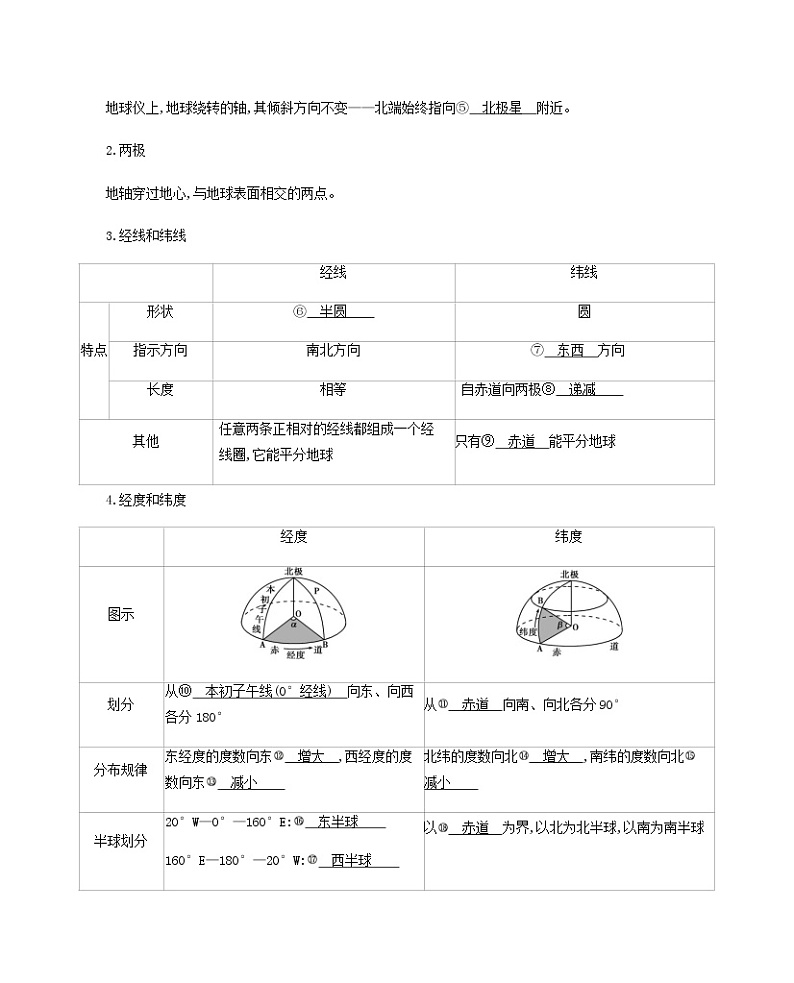

1.地轴
地球仪上,地球绕转的轴,其倾斜方向不变——北端始终指向⑤　北极星　附近。
2.两极
地轴穿过地心,与地球表面相交的两点。
3.经线和纬线

经线
纬线
特点
形状
⑥　半圆　
圆
指示方向
南北方向
⑦　东西　方向
长度
相等
自赤道向两极⑧　递减　
其他
任意两条正相对的经线都组成一个经线圈,它能平分地球
只有⑨　赤道　能平分地球
　　4.经度和纬度

经度
纬度
图示


划分
从⑩　本初子午线(0°经线)　向东、向西各分180°
从　赤道　向南、向北各分90°
分布规律
东经度的度数向东　增大　,西经度的度数向东　减小　
北纬的度数向北　增大　,南纬的度数向北　减小　
半球划分
20°W—0°—160°E:　东半球　
160°E—180°—20°W:　西半球　
以　赤道　为界,以北为北半球,以南为南半球
特殊经纬度
　0°　经线为东西经分界线;
　180°　经线大致与日界线重合
　30°　纬线是中、低纬度界线;　60°　纬线是中、高纬度界线; 　23°26'　是热带、温带界线,　66°34'　是温带、寒带界线

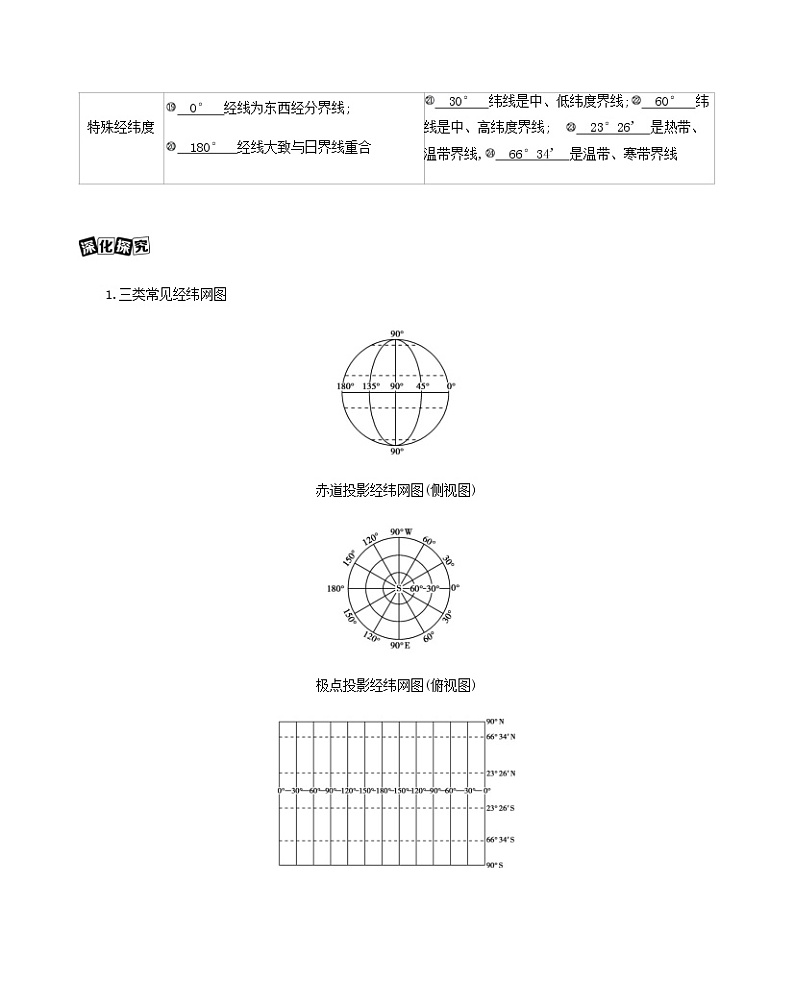

1.三类常见经纬网图

赤道投影经纬网图(侧视图)

极点投影经纬网图(俯视图)

圆柱投影经纬网图
2.根据经纬度分布规律判断经纬度
根据经纬度的分布规律,向北增加的是北纬(N),向南增加的是南纬(S),向东增加的是东经(E),向西增加的是西经(W)。


　　3.根据地球自转方向判断经纬度
这种判断方法适合极地投影图及其变式图。

图1

图2
(1)若地球自转方向是逆时针,则该纬线为北纬,如图1;若地球自转方向是顺时针,则该纬线为南纬,如图2。
(2)顺着地球自转方向,经度数越来越大为东经,越来越小为西经(图1中既有东经又有西经,图2中只有西经)。

考向一　经纬度和半球位置的确定
　　图示为地球星瓣图,图中a点为陆地相对集中的“陆半球”的极点(38°N,0°),与该点相对应的c点为“水半球”的极点。读图,回答下面两题。

　　　　　　　　　　　　　　　　　　
1.图中c点位于 (　　)
A.北半球、东半球　　　　B.北半球、西半球
C.南半球、东半球　　　　D.南半球、西半球
答案　D　“陆半球”的极点经纬度为(38°N,0°),“水半球”与“陆半球”的极点以地心为中心相对称,所以“水半球”的极点经纬度为(38°S,180°),因此,c点位于南半球、西半球。
2.赤道上位于“陆半球”且位于西半球的经度范围是 (　　)
A.0°经线向西至20°W　　　　B.20°W经线向西至90°W
C.90°W经线向东至90°E　　　　D.20°W经线向东至90°E
答案　B　西半球的范围是从20°W经线向西至160°E,“陆半球”的极点所在经线为0°,故“陆半球”在赤道上的经度范围为90°W经线向东至90°E,其中位于西半球的部分为20°W经线向西至90°W。
考向二　确定相对位置和直线距离
　　2019年10月15日,中国首艘自主建造的极地科学考察破冰船雪龙2号从深圳出发,首次前往南极执行科考任务。下图为我国南极科考站分布图。读图,完成下面两题。

3.中山站 (　　)
A.纬度高于泰山站　　　　B.位于西半球
C.位于长城站西南　　　　D.濒临印度洋
答案　D　中山站纬度约为69°S,而泰山站纬度约为74°S,泰山站纬度高于中山站,A错误。中山站的经度约为76°E,属于东半球,B错误。结合经纬网判定方位可知,中山站位于长城站东南,C错误。中山站经度约为76°E,临印度洋,D正确。故选D。
4.昆仑站到南极点的直线距离最接近 (　　)
A.1100千米　　　　B.3300千米
C.6600千米　　　　D.8800千米
答案　A　读图可知,昆仑站大致纬度为80°S,其与南极点的距离可以根据同经线两点计算距离的方式来估算,两地纬度相差约10°,1°对应距离为111km,所以两者的直线距离约为1110km,A选项最接近。故选A。
考向三　利用经纬度变化确定方向
5.下图中甲地位于乙地的　　　方向 (　　)

A.东北　　　　B.西北　　　　C.东南　　　　D.西南
答案　B　图中自下而上南纬度数变大,甲位于乙的北方,沿纬线自左向右为自东向西,故甲位于乙的西北方。
考点二　经纬网的应用

　　1.定“方向”
理论依据:经线指示南北方向,纬线指示东西方向。
(1)方格状经纬网图上经线和纬线呈直线。如图1中A在B的西北方向。

图1
(2)弧线式经纬网图(以极点经纬网图为例)

图2
①如图2中A、B两点位于同一纬线上,先确定A、B两地经度差小于180°,再根据地球自转方向判断B在A的正东方。
②B、C位于同一经线上,根据极点位置判断C位于B的正南方。
③C、A既不在同一经线上,也不在同一纬线上,根据以上原理分别判断东西、南北方向,可确定C在A的东南方。
2.定“距离”

图3
(1)根据纬度差定经线长度:纬距(两地纬度之间的间隔值)1°的实际经线弧长处处相等,大约是111千米,如上图中AB。若两地在同一条经线上,只要知道两地的纬度差,就可以计算出两地之间的距离。
(2)根据经度差定纬线长度:经距(两地经度之间的间隔值)1°的纬线弧长由低纬向高纬递减,大约是111×cosφ千米(φ表示该纬线的纬度数值),如图3中AC。
(3)图中BC的距离可根据勾股定理大体估算得出。
3.定“范围”
(1)跨经纬度度数相同的地图,纬度越高,表示的实际范围越小。
(2)图幅相同的两幅图,中心点纬度数相同,则跨经纬度越广,所表示的实际范围越大,比例尺越小。
4.在经纬网图上确定对称点

　　(1)关于赤道对称的两点:经度相同,纬度相反,数值相等。如A(40°N,20°W)与B(40°S,20°W)。
(2)关于地轴对称的两点:经度相对,和为180°;纬度相同。如A(40°N,20°W)与C(40°N,160°E)。
(3)关于地心对称的两点(对跖点):经度相对,和为180°;纬度南北相反,数值相等。如A(40°N,20°W)与D(40°S,160°E)。互为对跖点的两点在同一个地球大圆上,两点间的实际距离约为2万千米。
5.定“最短航线”
在地球表面上,两地间的最短距离是通过这两点的球面大圆的劣弧段(所谓“劣弧”,即两点间的弧度小于180°)。
(1)可以利用现成大圆,如经线圈、赤道、晨昏圈。处于不同经线但位于同一经线圈的两点间的最短航线须经过两极点中的一个。赤道上的两点,沿赤道向正东或正西走劣弧即可。晨昏圈上的两点,其最短航线就是沿晨昏圈走劣弧。

图4
(2)没有现成大圆,作大圆劣弧。①如图5所示,北半球纬度相同的两点的大圆劣弧应向高纬(或者向极点)弯曲,所以若从E到F,则最短距离的走向为东北—东—东南,若从F向E,则最短距离的走向为西北—西—西南;②南半球纬度相同的两点的大圆劣弧也应向高纬弯曲,如图中,若从G到H,则最短距离的走向为东南—东—东北,若从H到G,则最短距离的走向为西南—西—西北。

图5
注意:所谓“劣弧”,即两点间的弧度小于180°的弧。
　　特别提醒　经纬网判读时的三个注意点
(1)图中的经线不是相互平行的:判读经纬网示意图时,一定不要被图中相互平行的经线迷惑,任意两条经线在赤道处间隔最大,在极点处相交。
(2)经纬网图中界线和坐标点不要绝对化:经纬线是虚拟定义的刻度线,它是若干条理论设想线,线无粗细,点无大小。分界线上的点不必深究。
(3)两点间东西方向判断时不要认为东经度地点总在东:同是东经度,经度值大者在东;同是西经度,经度值大者在西。若两地分别位于东、西经度,则要看两地的经度和,若经度和小于180°,则东经度的在东,西经度的在西;若经度和大于180°,则东经度的在西,西经度的在东,即“劣弧取向”。

考向一　利用经纬网定方向
1.图中的北京(39°54'N,116°23'E)位于纽约(40°43'N,74°W)的(　　)

A.西南方向　　　　
B.东南方向
C.西北方向　　　　
D.东北方向
答案　A　北京(39°54'N,116°23'E)与纽约(40°43'N,74°W)经度相加大于180°,此时应用劣弧取向,西经度的在东,东经度的在西,北京位于纽约的西南方向。
考向二　利用经纬网确定最短距离与飞行航线
　　图Ⅰ为某飞机在甲、乙、丙间沿地球大圆周飞行轨迹示意图。图Ⅱ为飞机飞到乙地时,其垂直下方所示的经线、纬线和晨昏线位置关系图,此时丙地地方时为17点。完成下题。

图Ⅰ


图Ⅱ
2.(2020浙江7月选考,19,2分)若飞机匀速、等高飞行,则在甲—乙—丙间单位时间内飞过的纬度差 (　　)
A.持续变大　　　　B.先变大,后变小
C.持续变小　　　　D.先变小,后变大
答案　D　飞机航行过程中始终位于北半球,沿大圆周飞行的方向为东北—正东—东南。甲—乙航段,航向由东北逐渐转为正东,在匀速、等高飞行条件下,纬度变化逐渐变小;同理,乙—丙航段,航向由正东逐渐转为东南,纬度变化逐渐变大。所以,在甲—乙—丙间单位时间内飞过的纬度差先变小,后变大。
　　下图为某海域海底沉积物厚度等值线(单位:千米)空间分布图。据此完成下题。

3.假设飞机由甲地飞往乙地,其最短航线的航向可能为 (　　)
A.先东南后东北　　　　B.先东南后西北
C.先东北后东南　　　　D.先西北后西南
答案　D　由图可知,甲、乙两地位于北半球,甲、乙两地间的最短航线应为过甲、乙的大圆的劣弧部分,飞机应由甲先向西北方向飞,然后折向西南。故选D。
考点三　地图三要素

图1为某校地理小组设计的校园景观指示牌,图2为校园图局部。

　　(1)如果将两图合成一幅完整的地图,则图1相当于图2三要素中的 ①　图例和注记　。
(2)图中显示的该图比例尺类型是②　线段式　,如果把这种比例尺类型转化为文字式则为③　图上1厘米代表实地距离100米　。
(3)根据图示信息,判断指示牌(图1)最可能位于图2中A—D四处中的④　B　处,也就是指示牌位于校训碑的⑤　东　侧。
(4)通过上题可知,一幅完整的地图应具备的三项要素是⑥　比例尺　、 ⑦　方向　、⑧　图例和注记　。
温馨提示　在进行比例尺、图上距离、实地距离之间的换算时,应注意:比例尺是一个比值,没有单位;一般情况下,图上距离的单位为“厘米”,实地距离的单位是“千米”,千米换算成厘米时数字后要增加五个“0”,厘米换算成千米时则要去掉五个“0”。

一、地图中方向的判断
常用方法
辨别方向的技巧
一般定向法
上北下南,左西右东
指向标定向法
一般地图上指向标箭头指示正北方向
时针法
俯视图中,结合地球自转方向,北半球逆时针方向指向东,南半球顺时针方向指向东
海陆轮廓法
极地为孔雀状大陆表示南极,极地为海洋表示北极
经纬
度法
经度法
①东经度增值方向为东,减值方向为西;
②西经度增值方向为西,减值方向为东;
③若两地分属东西经,若经度相加和小于180度,东经在东,西经在西;否则东经在西,西经在东
纬度法
①北纬度增值方向为北,减值方向为南;
②南纬度增值方向为南,减值方向为北
二、比例尺的大小与变化
1.比例尺大小比较的几种情况
(1)图幅相同的情况下,所表示范围越大的地图,其比例尺越小。
(2)图幅和经纬网格相同的情况下,相邻两条经线、纬线度数差值越小的地图,其比例尺越大。
(3)同一个地理事物(如某个湖泊等)在图中显示得越小,则该图的比例尺越小。
(4)直接比较比例尺数值的大小,数值大的比例尺大。
2.比例尺的缩放、图幅变化的判读
比例尺变化
变化后的比例尺
变化后的图幅
将原来比例尺放大到n倍
为原来比例尺的n倍
放大后的图幅为原来的n2倍
将原来比例尺放大n倍
为原来比例尺的(n+1)倍
放大后的图幅为原来的(n+1)2倍
将原来比例尺缩小到倍
为原来比例尺的倍
缩小后的图幅为原来的倍
将原来比例尺缩小(n>1)
为原来比例尺的倍
缩小后的图幅为原来的倍
　　例:将一张1∶100000的地图的比例尺放大一倍,则新图的比例尺为1∶50000,如果保持原来的实地范围大小不变,则此图的大小是原来的4倍(见下图)。

若将一张1∶50000的地图的比例尺缩小1/2,则新图比例尺为1∶100000,如果保持原来的实地范围大小不变,则此图的大小是原来的1/4(见上图)。

考向一　地图上方向的判断
　　在乡村振兴计划中,某行政村拟修建的村史馆和培训中心分别位于该村西南部和东北部。该村东西宽2千米,南北长1千米,主干道从南向北穿过,河流自东向西流经该村。读图,回答下题。
1.与上述信息相符的是 (　　)

A.甲　　　　B.乙　　　　C.丙　　　　D.丁
答案　A　在没有经纬网和指向标的地图上,方位可以依据“上北下南,左西右东”判定,由此可知,甲图中村史馆位于西南,培训中心位于东北,河流流向为东西方向,主干道为南北方向,与文字描述相同,A项正确;乙图中村史馆和培训中心的方位不对,B项错误;丙、丁两图河流和主干道的方位均不正确,且东西方向和南北方向的长度也不符合,C、D项错误。
考向二　比例尺的计算
　　某中学制作主题为“点亮中国”的宫灯。下图为学生手绘的设计图。读图,回答下题。

2.(2019北京文综,2,4分)乙面的中国地图上1厘米代表实地距离约为 (　　)
A.50千米　　　　B.200千米　　　　
C.500千米　　　　D.2000千米
答案　B　据乙面分析可知,图上南北距离为30厘米,而我国南北实际距离约5500千米,则图上1厘米代表实地距离约为200千米,B项正确。
考向三　比例尺大小的判读
　　下图示意某GIS软件显示的某校部分建筑分布的地图窗口及其属性(如用途、建筑面积、建筑高度等)的浏览窗口(面积单位:m2;高度单位:m)。读下图,完成下题。

3.若在该GIS软件中量算到学校局部用地的长为300m、宽为220m,要将此用地的平面图用1∶1000的比例输出,则选用纸张幅面最小的是 (　　)
A.A4纸(29.7cm×21cm)　　　　
B.B4纸(36.4cm×25.7cm)
C.A3纸(42cm×29.7cm)　　　　
D.B3纸(51.5cm×36.4cm)
答案　B　本题考查比例尺的计算。据比例尺公式,可以计算出长300m、宽220m按1∶1000缩小后的图上距离分别为30cm和22cm,则选项中略大于这两数的B4纸最合适,故B正确。
微专题1　野外定向的方法(地理实践力、综合思维)

在地图上我们一般可以通过上北下南、左西右东,或者利用经纬网和指向标来判断方向。离开地图,走到野外辨别方向则与我们看到的自然景观和人文景观息息相关,这就需要我们把所学的地理知识与生活实践紧密联系起来,真正体现地理的实用价值,同时也进一步提高我们的地理实践力。这一部分内容也会在今后的高考试题中有所体现。




1.风光互补道路照明是一个新兴的新能源利用领域,下图为我国某城市风光互补路灯示意图。由图可知此时风向为 (　　)

A.偏南风　　　　B.偏东风　　　　C.偏西风　　　　D.偏北风
答案　D　根据太阳能电池板的朝向判断方向,再根据风力发电机上风扇的朝向可知此时风向为偏北风。
2.下图为河北省南部某城市开阔地土堆上积雪的照片,积雪未曾受到人为活动影响。据此推断拍摄此照片的方向为 (　　)

A.由东向西　　　　B.由南向北　　　　C.由上向下　　　　D.无法判断
答案　A　积雪没有受到人为活动影响,自然融化,土堆南侧为阳坡,融化速度快,北侧为阴坡,融化速度慢,所以图中右侧为北,左侧为南,拍摄方向是由东向西。
3.2017年国庆期间,某同学在北京某公园游玩。图甲为公园内十字路口附近的导游图,图乙为下午3时该同学在此路口拍摄的照片。据图推测该同学到洗手间的最近路线应选择图乙中的(　　)

甲

乙
A.A路线　　　　B.B路线　　　　C.C路线　　　　D.D路线
答案　C　下午3时,太阳位于西南,影子朝向东北,由图乙可判断A路线是向东北方向,图甲中洗手间在该同学所在位置的西南方向,故应选择C路线。
　　在北半球,把手表平置,时针指向太阳方向,在当地时间12时前,按顺时针方向,时针与12时刻度线之间所成夹角的平分线的方向为南方(图a);12时后,按逆时针方向,时针与12时刻度线之间所成夹角的平分线方向为南方。北京时间7时,正在罗布泊(41°N,90°E)野外考察的李教授将手表的时针对准了刚刚升起的太阳(图b),据此完成下面两题。

图a

图b

图c
4.(2019江苏南京模拟)李教授所在地的南方应该是图b中的 (　　)
A.S1　　　　B.S2　　　　C.S3　　　　D.S4
答案　C　李教授所在的罗布泊经度为90°E,北京时间7时,罗布泊的地方时是5时。图b中太阳位置不动,表盘顺时针旋转,将5时刻度线指向太阳(见下图),此时是12时前,按顺时针方向,时针与12时刻度线之间所成角为210°,角的平分线位于旋转前表盘10时刻度线与11时刻度线之间,即图b中S3的位置。则李教授所在地的南方应该是图b中的S3。

5.(2019江苏南京模拟)图c中,能正确表示此时晨线的是 (　　)
A.L1　　　　B.L2　　　　
C.L3　　　　D.L4
答案　C　结合材料和所学知识可知,此时90°E经线与晨线相交,图c中,能正确表示此时晨线的是L3,C对。L1、L4与90°E经线无交点,A、D错。L2只在极点处与90°E经线相交,B错。



一、单项选择题
　　下图为“A、B两地间道路分布图”,图中数字表示道路长度(单位:千米)。据此完成下题。

1.若从A地到B地的图上最短路线长为5厘米,则比例尺正确的是 (　　)
A.1∶400000　　　　B.1∶40000
C.1∶500000　　　　D.1∶5000000
答案　A　图上最短路线长为5厘米,实际路线长是20千米,则比例尺为1∶400000。
　　读经纬网图,回答下面两题。


2.一架飞机在6月22日从B点飞往A点,沿最短路线飞行,飞机的飞行方向是 (　　)
A.东北　　　　B.西北　　　　C.西南　　　　D.东南
答案　D　据图写出地理坐标:A(60°S,10°E),B(60°N,0°),因此A点位于B点的东南方,最短路线是过两点大圆的劣弧段,故飞机的飞行方向是东南,故选D。
3.一架飞机从B点出发,以1100千米/小时的速度向北飞越北极点后继续沿经线圈飞行,8小时后(从B点出发的整个行程)到达地的地理坐标是 (　　)
A.(40°N,0°)　　　　B.(50°N,0°)
C.(40°N,180°)　　　　D.(50°N,180°)
答案　C　飞机以1100千米/小时的速度沿经线飞行,大约每小时跨10个纬度,故在越过北极点后继续飞行了约5小时,约跨50个纬度,到达40°N纬线;又因为在同一经线圈上,0°经线的互补经线为180°经线,故到达地的地理坐标是(40°N,180°),故选C。
　　读图,回答下题。

4.若甲、乙、丙三艘船同时出发驶向180°经线,而且同时到达,速度最快的是 (　　)
A.甲　　　　B.乙　　　　C.丙　　　　D.乙和丙
答案　B　由图可知,甲、乙、丙三艘船航行的路程均跨越了5个经度,但甲、乙、丙三艘船所处的纬线不同,而不同纬线上经度每相差一度其相差的长度并不相等,纬度越高其相差的长度越短(110km×cosα,α为当地纬度);甲、乙、丙三艘船中,纬度最低的是乙船,最高的是甲船,因此三艘船航行距离由长到短为乙、丙、甲;又因为所花时间相同,则航行距离越长的船速度越快,故速度最快的是乙,B正确,A、C、D错误。
　　下图示意L、P两国经纬度位置。完成下面两题。

5.读图可知 (　　)
A.甲位于乙的东北方向
B.L国主要位于西半球的低纬地区
C.P国面积较L国大
D.b点的对跖点为(23°26'N,165°W)
答案　A　由图示经纬度可判断,甲位于乙的东北方向;图示L国位于东半球;由图示经纬度可以看出,P国面积较L国面积小;b点(23°26'N,15°E)的对跖点应为(23°26'S,165°W),故A正确。
6.图中ab、cd、a'b'、b'c'线段等长,ad、bc线段等长,则各线段比例尺大小是 (　　)
A.ab=bc=ad　　　　B.ab=cdb'c'　　　　D.b'c'a'b',因此比例尺ab=cd,ab
