华师大版八年级下册2 光的折射学案设计

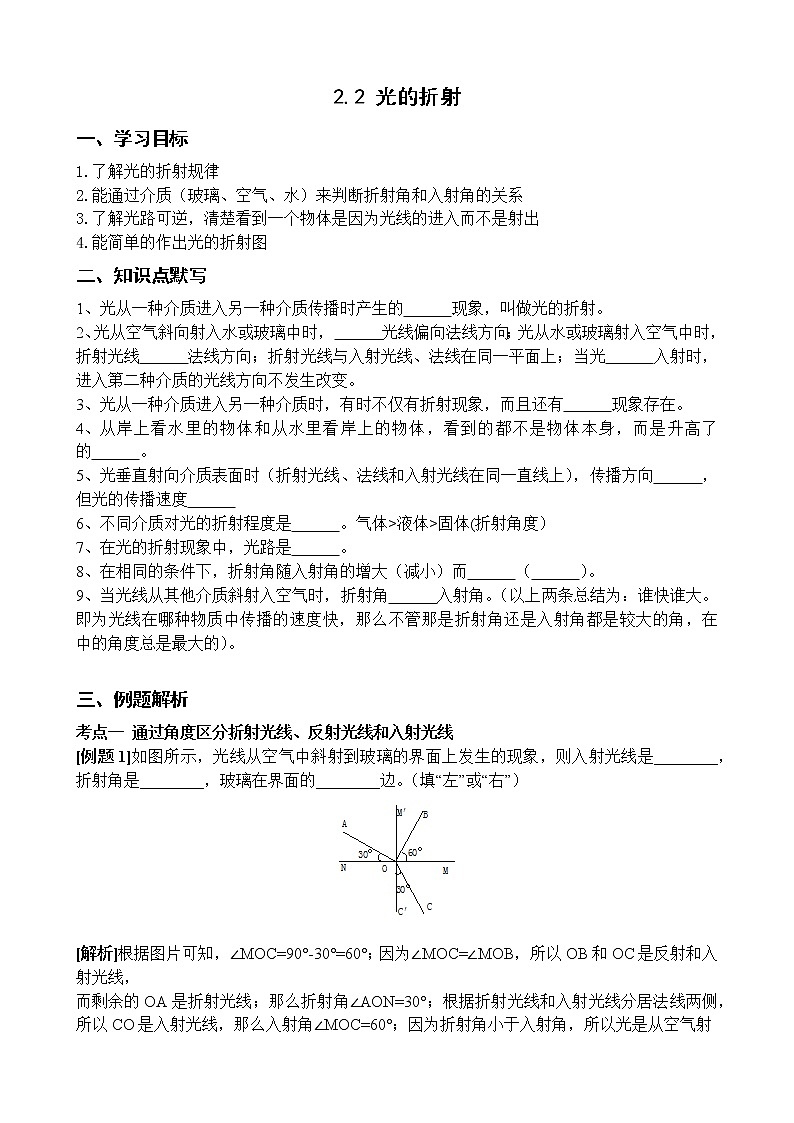

2.2 光的折射

一、学习目标

1.了解光的折射规律

2.能通过介质（玻璃、空气、水）来判断折射角和入射角的关系

3.了解光路可逆，清楚看到一个物体是因为光线的进入而不是射出

4.能简单的作出光的折射图

二、知识点默写

1、光从一种介质进入另一种介质传播时产生的      现象，叫做光的折射。

2、光从空气斜向射入水或玻璃中时，      光线偏向法线方向；光从水或玻璃射入空气中时，折射光线      法线方向；折射光线与入射光线、法线在同一平面上；当光      入射时，进入第二种介质的光线方向不发生改变。

3、光从一种介质进入另一种介质时，有时不仅有折射现象，而且还有      现象存在。

4、从岸上看水里的物体和从水里看岸上的物体，看到的都不是物体本身，而是升高了的      。

5、光垂直射向介质表面时（折射光线、法线和入射光线在同一直线上），传播方向      ，但光的传播速度

6、不同介质对光的折射程度是      。气体>液体>固体(折射角度）

7、在光的折射现象中，光路是      。

8、在相同的条件下，折射角随入射角的增大（减小）而      （      ）。

9、当光线从其他介质斜射入空气时，折射角      入射角。（以上两条总结为：谁快谁大。即为光线在哪种物质中传播的速度快，那么不管那是折射角还是入射角都是较大的角，在      中的角度总是最大的）。

三、例题解析

考点一 通过角度区分折射光线、反射光线和入射光线

[例题1]如图所示，光线从空气中斜射到玻璃的界面上发生的现象，则入射光线是________，折射角是________，玻璃在界面的________边。（填“左”或“右”）

[解析]根据图片可知，∠MOC=90°-30°=60°；因为∠MOC=∠MOB，所以OB和OC是反射和入射光线，
而剩余的OA是折射光线；那么折射角∠AON=30°；根据折射光线和入射光线分居法线两侧，所以CO是入射光线，那么入射角∠MOC=60°；因为折射角小于入射角，所以光是从空气射入玻璃中，那么玻璃在界面的左侧。

[答案] CO；30°；左

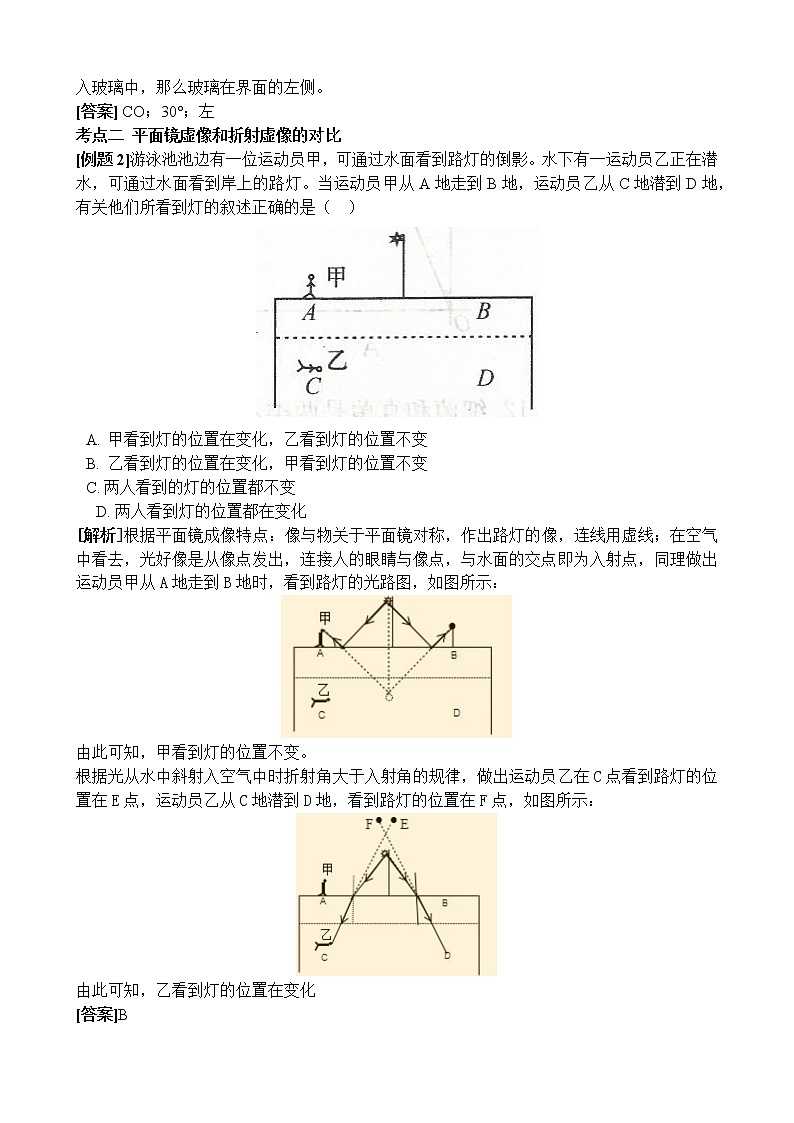

考点二 平面镜虚像和折射虚像的对比

[例题2]游泳池池边有一位运动员甲，可通过水面看到路灯的倒影。水下有一运动员乙正在潜水，可通过水面看到岸上的路灯。当运动员甲从A地走到B地，运动员乙从C地潜到D地，有关他们所看到灯的叙述正确的是（   ）

1.  甲看到灯的位置在变化，乙看到灯的位置不变
2. 乙看到灯的位置在变化，甲看到灯的位置不变
   C. 两人看到的灯的位置都不变

 D. 两人看到灯的位置都在变化

[解析]根据平面镜成像特点：像与物关于平面镜对称，作出路灯的像，连线用虚线；在空气中看去，光好像是从像点发出，连接人的眼睛与像点，与水面的交点即为入射点，同理做出运动员甲从A地走到B地时，看到路灯的光路图，如图所示：

由此可知，甲看到灯的位置不变。
根据光从水中斜射入空气中时折射角大于入射角的规律，做出运动员乙在C点看到路灯的位置在E点，运动员乙从C地潜到D地，看到路灯的位置在F点，如图所示：

由此可知，乙看到灯的位置在变化

[答案]B

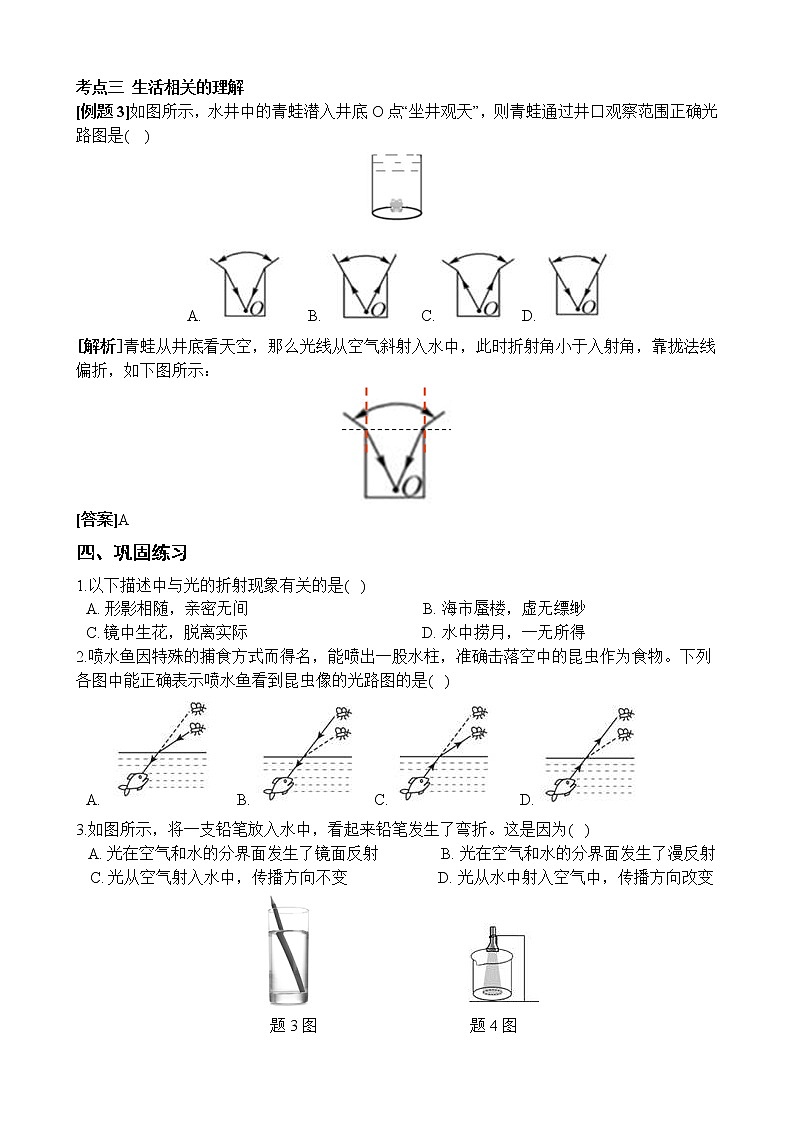

考点三 生活相关的理解

[例题3]如图所示，水井中的青蛙潜入井底O点“坐井观天”，则青蛙通过井口观察范围正确光路图是(    )

A.      B.    C. D.

[解析]青蛙从井底看天空，那么光线从空气斜射入水中，此时折射角小于入射角，靠拢法线偏折，如下图所示：

[答案]A

四、巩固练习

1.以下描述中与光的折射现象有关的是(   )

A. 形影相随，亲密无间                                           B. 海市蜃楼，虚无缥缈
C. 镜中生花，脱离实际                                           D. 水中捞月，一无所得

2.喷水鱼因特殊的捕食方式而得名，能喷出一股水柱，准确击落空中的昆虫作为食物。下列各图中能正确表示喷水鱼看到昆虫像的光路图的是(   )

A.     B.  C.      D.

3.如图所示，将一支铅笔放入水中，看起来铅笔发生了弯折。这是因为(   )

A. 光在空气和水的分界面发生了镜面反射               B. 光在空气和水的分界面发生了漫反射
C. 光从空气射入水中，传播方向不变                      D. 光从水中射入空气中，传播方向改变

                       题3图                   题4图

4.如图所示，在烧杯正中心上方固定一手电筒光源，光线向下投射到空烧杯底部形成一个圆形光斑（图中虚线所示），此时圆形光斑的面积大小为S0。现在往烧杯中匀速注水，随烧杯内液面高度 H 的增加，圆形光斑面积S 变化情况描述正确的大致图像是（    ）

A.                                         B.
C.                                       D.

5.岸上的人看到平静的水面下一不动的鱼。若他用一束强光照亮这条鱼，则应瞄准(    )

A. 看到的鱼          B. 看到的鱼的下方             C. 看到鱼的上方           D. 看到的鱼的前方

6.科学家发现一种特殊的负折射材料。所谓“负折射”，是指当光线在界面发生折射时，折射光线与入射光线始终位于法线同一侧。则当有一束光线射到负折射材料上时，正确的折射光路是(    )

1.       B.       C.     D.

7.科学老师把海波溶于水，倒在长方形玻璃缸内。两天后，玻璃缸内液体密度呈上疏下密的不均匀分布(如图所示)。一位同学用激光笔从玻璃缸的外侧将光线斜向上射入缸中，请问缸中的光路图表示正确的是(    )

A.      B. C.                  D.

8.光从空气射向水面的过程中，下列光路正确的是(    )

A. B. C.   D.

9.太阳光穿过地球大气层时会发生折射。如果没有这层大气,会出现（   ）

A. 日出会提前,日落会延迟                                       B. 日出和日落都会提前
C. 日出会延迟,日落会提前                                       D. 日出和日落都会延迟

10.如图所示，一容器内盛有水，容器的下方有一阀门k，一束与水平方向成40°角的入射光由空气射入水中，在容器底部形成光斑。打开阀门让水从小孔慢慢流出，在水流出的过程中，观察到的光斑的移动方向（   ）

A. 向左移动                    B. 向右移动                C. 不移动                             D. 无法判断

                     题10图                           题11图

11.如图所示，OA是光从水中斜射入空气中时的一条反射光线，OA与水面夹角为60°。下列关于入射角α、折射角β的说法中正确的是（     ）

A. α=60°、β＞60°            B. α=30°、β＞30°            C. α=60°、β＜60°             D. α=30°、β＜30°

12.某校新建一个喷水池，在池底中央安装一只射灯。池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示。现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，则（   ）

A. P点在S点的下方，Q点和S点重合       B. P点在S点的上方，Q点在S点的下方
C. P点在S点的上方，Q点在S点的上方  D. P点在S点的下方，Q点在S点的上方

13.一束光线由空气斜射入水中，如果入射角逐渐增大，则折射角(        )

A. 逐渐增大，且总小于入射角                                B. 逐渐增大，且总大于入射角
C. 逐渐减小，且总大于入射角                                D. 逐渐减小，且总小于入射角

14.李白的诗句“举杯邀明月，对饮成三人”中的“三人”，除他自己外，一个是他的影子，一个是他在酒杯中的像，它们形成的原因分别是光的(   )

A. 折射、反射      B. 直线传播、反射          C. 反射、折射           D. 直线传播、折射

15.如图所示，把铜钱放在碗底B处后加适量水，从A处恰好看到铜钱的像在E处，用激光笔从A点向________(用图中字母表示)处照射，可照亮铜钱。加满水，从A处看到像的位置将________(填“变高“变低”或“不变”)。

16. 小红的爷爷在岸上看到水中有一条鱼在云朵里游泳，看到的鱼是________ (选填“光的折射”或“光的反射”)所成的像，看到的白云是________(选填“虚像”或“实像”)，若小红爷爷拿着鱼叉准备叉鱼，他应该将鱼叉对准所看到的________(选填“鱼”“鱼上方”或“鱼下方”)叉去，根据光路可逆原理，在鱼的视觉中，人的像比人实际位置________(选填“高”或“矮”)。

答案

知识点默写

1、偏折

2、折射 偏离 垂直

3、反射

4、虚像

5、不变 改变

6、不同的

7、可逆的

8、增大 减小

9、大于 真空

巩固练习

1. B   2. A   3. D   4. D   5. A

6. B   7. A   8. B   9. C   10. B

11. B   12. A   13. A   14. B

15. E；变高

16. 光的折射；虚像；鱼下方；高

巩固练习解析

1. B

【解析】A.形影相随，亲密无间，其中影子是由光沿直线传播形成，故A不合题意；
B.海市蜃楼，虚无缥缈，其中海市蜃楼是光的折射现象形成的，故B符合题意；
C.镜中生花，脱离实际，平面镜成像是光的反射现象形成的，故C不合题意；
D.水中捞月，一无所得，“水中月”就是光的反射现象形成的，故D不合题意。

2. A

【解析】喷水鱼从水里看空气里的昆虫，那么光线从空气射入水中，故C、D错误；
当光从空气斜射入水中时，折射角小于入射角，故A正确，而B错误。

3. D

【解析】将一支铅笔放入水中后，水中的铅笔发出的光线从水里斜射入空气中时，发生光的折射现象，即传播方向发生改变。这些折射光线射入眼睛后，眼睛看到的铅笔的位置就会发生改变，好像弯折了，故D正确，而A、B、C错误。

4. D

【解析】当光从空气中斜射到水中时，折射角小于入射角，如下图所示：

5. A

【解析】 岸上的人看到平静的水面下一不动的鱼，说明水里的鱼发出的光线经过折射后射入了人的眼睛。根据光路的可逆性可知，人的眼睛发出的光线经过水面的折射后也能射入鱼的眼睛，即鱼肯定能看到人的存在。发出强光的电筒就相当于眼睛，因此只要将强光瞄准看到的鱼，既能照亮它。

6. B

【解析】在负折射材料中先画出法线，法线与折射面垂直，再根据信息“ 所谓“负折射”，是指当光线在界面发生折射时，折射光线与入射光线始终位于法线同一侧 ”可知，A、C、D都有光线在法线的两侧，是错误的，B入射光线与折射光线都在法线的同侧，B选项正确。

7. A

【解析】如果水里海波的密度均匀分布，那么光在里面肯定沿直线传播；实际上里面的海波密度上小下大，当光线斜向上射入时，相当于光不断的从水中斜射入空气上，所以会不断的折射角大于入射角，即光的传播路径是向左不断弯曲的，故A正确，而B、C、D错误。

8. B

【解析】光从空气斜射到水面上时，部分光线发生反射，那么反射光线在法线的右侧，且反射角等于入射角；部分光线在水里发生折射，折射光线在法线的右侧，且折射角小于入射角，故B正确，而A、C、D错误。

9. C

【解析】由于大气层的折射，日出的时候太阳还在地平面以下的时候，就可以看到日出现象；而傍晚的时候太阳落到地平面以下，我们依然可以看到太阳；如果没有了大气，则不会折射，看到日出，只有太阳升到地平面以上才可以，导致日出会延迟；而日落则会提前；

10. B

【解析】当光从空气斜射入水中时，折射角小于入射角，作图如下：

如上图所示，观察到光斑向右移动，故B正确，而A、C、D错误。

11. B

【解析】图中光线是一条反射光线，反射角为90°-60°=30°，由反射角=入射角，可知入射角为 α= 30°，当光线由水射向空气时，折射角大于入射角，所以 β＞30° ，B选项正确。

12. A

【解析】水池内无水时，光沿直线传播，光斑成在S点；当水池内水面升至b位置时，从射灯射出的光在水中同样沿直线传播，光斑成在Q点，因此S点与Q点重合。当水面上升至a时，从射灯射出的光线在水面发生折射，因为折射角大于入射角，所以这时成的光斑P点在S点的下方，故A正确。

13. A

【解析】根据光的折射规律可知，一束光线由空气斜射入水中，如果入射角逐渐增大，则折射角逐渐增大，且总小于入射角，故A正确。

14. B

【解析】李白的影子是光沿直线传播形成的，而他在酒杯中的像，是光的反射形成的，故B正确。

15. E；变高

【解析】（1）从A处恰好看到铜钱的像在E处，说明B点发出的光线经过折射后恰好射入A处的眼睛，人沿折射光线的反向延长线望去，看到像成在E处。根据光路的可逆性，如果用激光笔从A点向E点照射，那么相当于沿折射光线反向射回去，那么肯定能够照亮铜钱。
（2）加满水后，从A点看到像的位置将比原来更高。

16. 光的折射；虚像；鱼下方；高

【解析】（1）鱼在水里，从空气中看水里的鱼，光线要从水射入空气，因此看到的鱼是光的折射所成的像；
（2）看到的白云其实是天空的白云在水里的“倒影”，即光的反射形成的虚像；
（3）因为看到鱼的虚像位置比实际的浅，所以要将鱼叉对准看到鱼的下方叉去；根据光路可逆原理，在鱼的视觉中，人的像比人实际位置高。
