专题34 工艺流程图题（重点、难点）-备战2022年中考化学一轮复习考点微专鉴别题

考向34   工艺流程图题

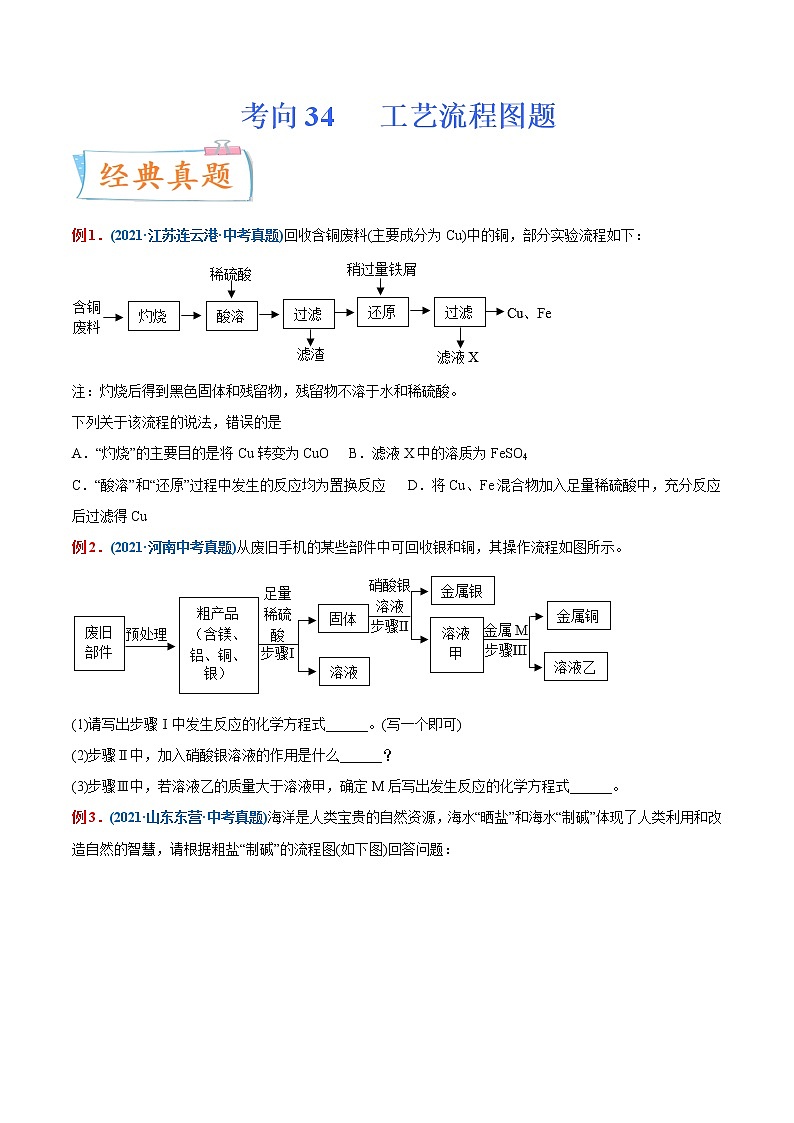

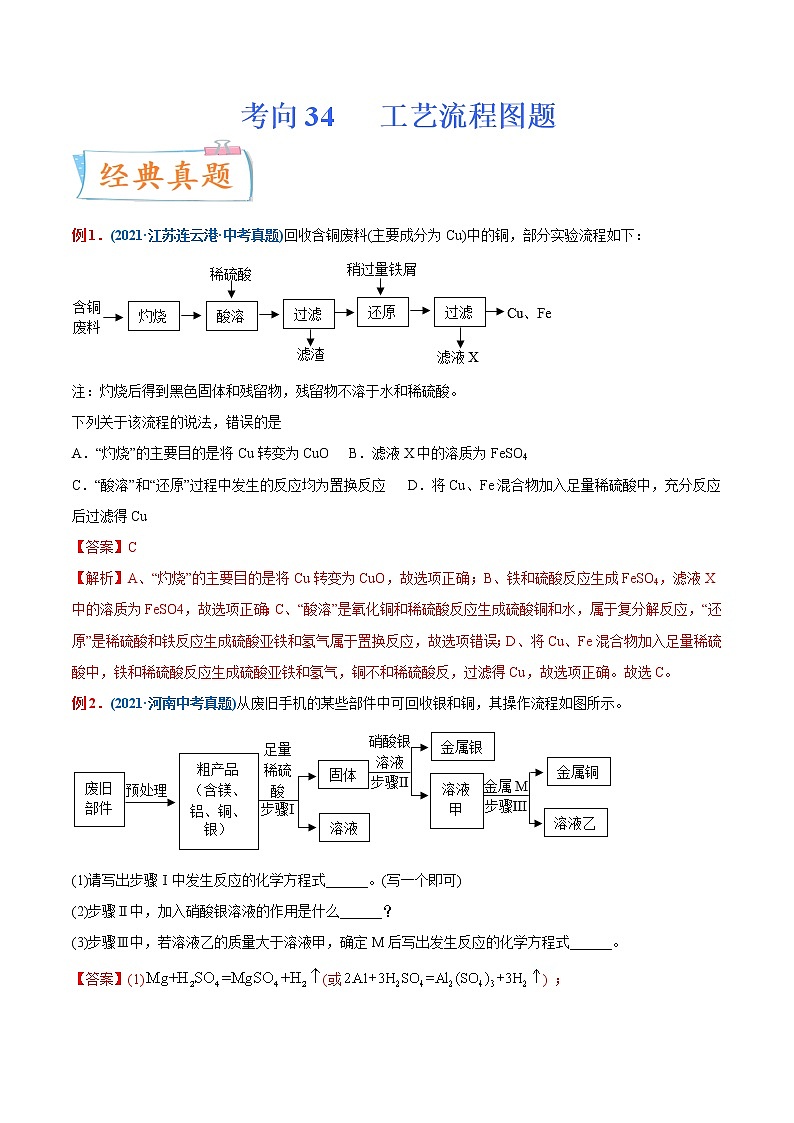

例1．(2021·江苏连云港·中考真题)回收含铜废料(主要成分为Cu)中的铜，部分实验流程如下：

注：灼烧后得到黑色固体和残留物，残留物不溶于水和稀硫酸。

下列关于该流程的说法，错误的是

A．“灼烧”的主要目的是将Cu转变为CuO B．滤液X中的溶质为FeSO4

C．“酸溶”和“还原”过程中发生的反应均为置换反应 D．将Cu、Fe混合物加入足量稀硫酸中，充分反应后过滤得Cu

例2．(2021·河南中考真题)从废旧手机的某些部件中可回收银和铜，其操作流程如图所示。

(1)请写出步骤Ⅰ中发生反应的化学方程式______。(写一个即可)

(2)步骤Ⅱ中，加入硝酸银溶液的作用是什么______？

(3)步骤Ⅲ中，若溶液乙的质量大于溶液甲，确定M后写出发生反应的化学方程式______。

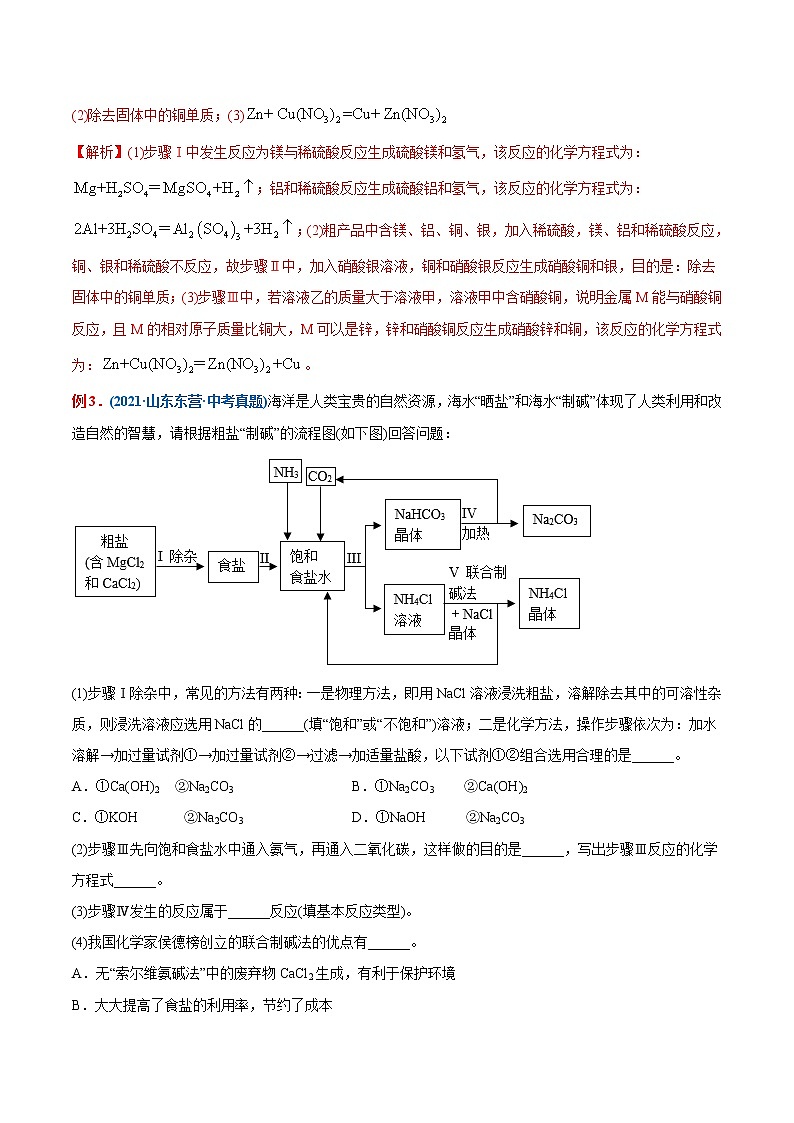

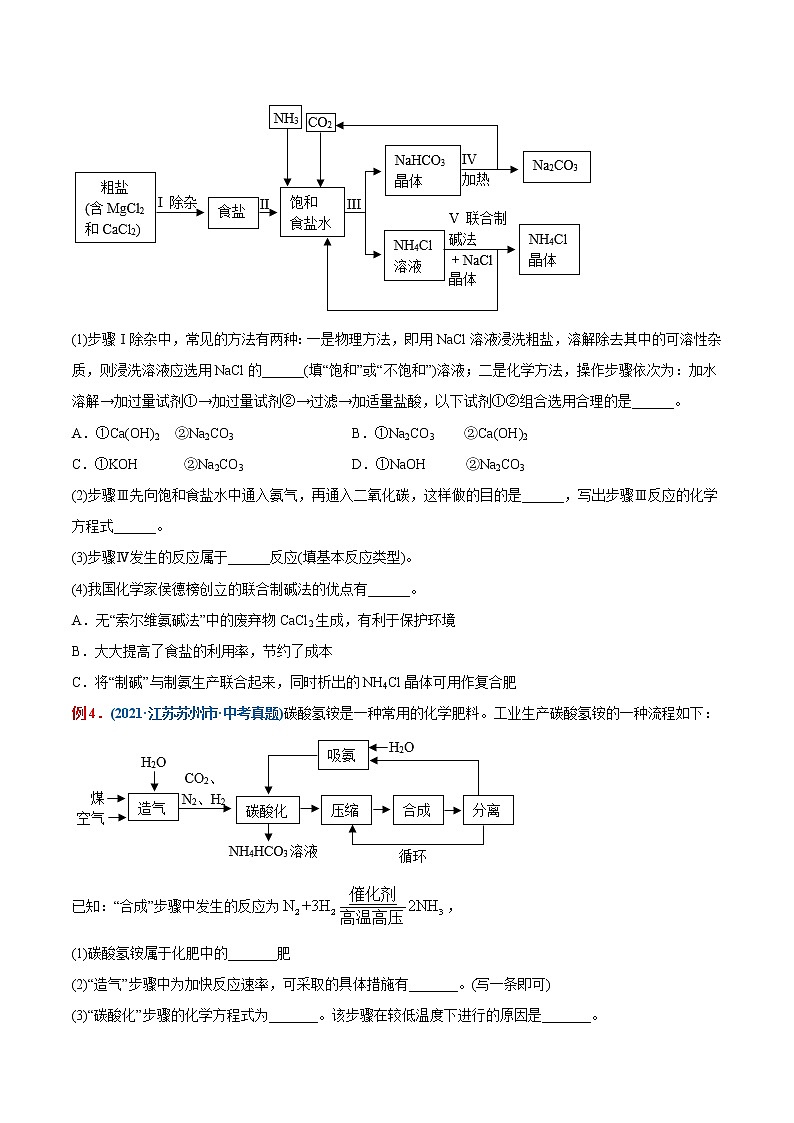

例3．(2021·山东东营·中考真题)海洋是人类宝贵的自然资源，海水“晒盐”和海水“制碱”体现了人类利用和改造自然的智慧，请根据粗盐“制碱”的流程图(如下图)回答问题：

(1)步骤Ⅰ除杂中，常见的方法有两种：一是物理方法，即用NaCl溶液浸洗粗盐，溶解除去其中的可溶性杂质，则浸洗溶液应选用NaCl的______(填“饱和”或“不饱和”)溶液；二是化学方法，操作步骤依次为：加水溶解→加过量试剂①→加过量试剂②→过滤→加适量盐酸，以下试剂①②组合选用合理的是______。

A．①Ca(OH)2    ②Na2CO3　　　　　     B．①Na2CO3        ②Ca(OH)2

C．①KOH        ②Na2CO3　　　　　　　 D．①NaOH       ②Na2CO3

(2)步骤Ⅲ先向饱和食盐水中通入氨气，再通入二氧化碳，这样做的目的是______，写出步骤Ⅲ反应的化学方程式______。

(3)步骤Ⅳ发生的反应属于______反应(填基本反应类型)。

(4)我国化学家侯德榜创立的联合制碱法的优点有______。

A．无“索尔维氨碱法”中的废弃物CaCl2生成，有利于保护环境

B．大大提高了食盐的利用率，节约了成本

C．将“制碱”与制氨生产联合起来，同时析出的NH4Cl晶体可用作复合肥

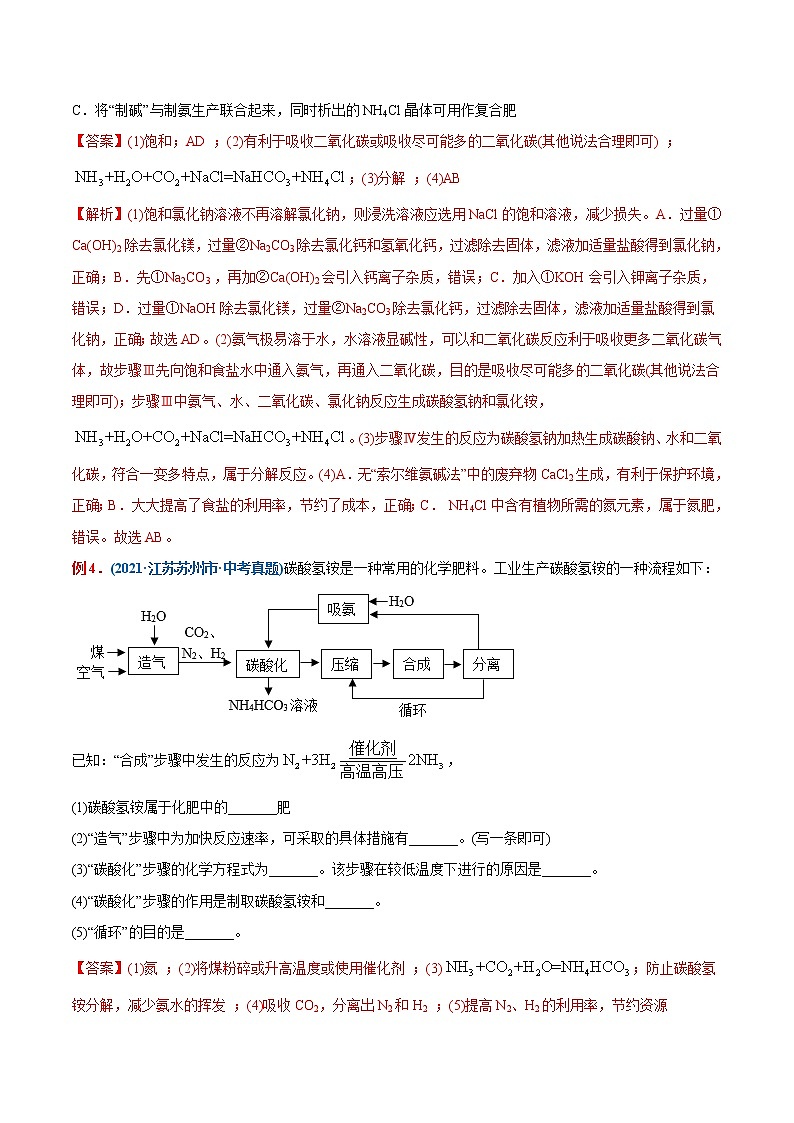

例4．(2021·江苏苏州市·中考真题)碳酸氢铵是一种常用的化学肥料。工业生产碳酸氢铵的一种流程如下：

已知：“合成”步骤中发生的反应为，

(1)碳酸氢铵属于化肥中的_______肥

(2)“造气”步骤中为加快反应速率，可采取的具体措施有_______。(写一条即可)

(3)“碳酸化”步骤的化学方程式为_______。该步骤在较低温度下进行的原因是_______。

(4)“碳酸化”步骤的作用是制取碳酸氢铵和_______。

(5)“循环”的目的是_______。

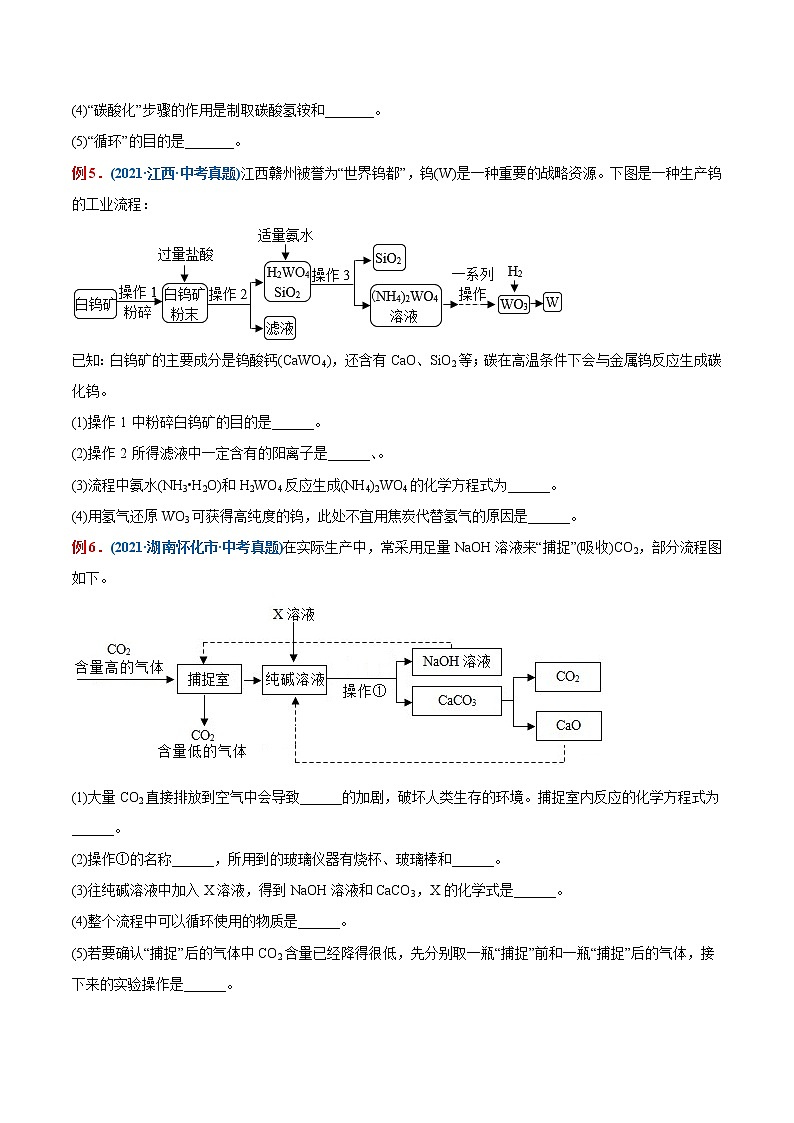

例5．(2021·江西·中考真题)江西赣州被誉为“世界钨都”，钨(W)是一种重要的战略资源。下图是一种生产钨的工业流程：

已知：白钨矿的主要成分是钨酸钙(CaWO4)，还含有CaO、SiO2等；碳在高温条件下会与金属钨反应生成碳化钨。

(1)操作1 中粉碎白钨矿的目的是______。

(2)操作2 所得滤液中一定含有的阳离子是______、。

(3)流程中氨水(NH3•H2O)和H2WO4反应生成(NH4)2WO4的化学方程式为______。

(4)用氢气还原WO3可获得高纯度的钨，此处不宜用焦炭代替氢气的原因是______。

例6．(2021·湖南怀化市·中考真题)在实际生产中，常采用足量NaOH溶液来“捕捉”(吸收)CO2，部分流程图如下。

(1)大量CO2直接排放到空气中会导致______的加剧，破坏人类生存的环境。捕捉室内反应的化学方程式为______。

(2)操作①的名称______，所用到的玻璃仪器有烧杯、玻璃棒和______。

(3)往纯碱溶液中加入X溶液，得到NaOH溶液和CaCO3，X的化学式是______。

(4)整个流程中可以循环使用的物质是______。

(5)若要确认“捕捉”后的气体中CO2含量已经降得很低，先分别取一瓶“捕捉”前和一瓶“捕捉”后的气体，接下来的实验操作是______。

流程示意图解读

明确工艺流程的目的，关注箭头及所指方框

箭头：箭头进入的是投料(即反应物)、出去的是生成物(包括主产物和副产物)

三线：出线和进线均表示物料流向或操作流程，可逆线表示物质循环使用。

突破方法：

关注流程“三线(去线、进线、可逆线)”和“核心”

流程示意图图解：

1．(2021·内蒙古中考真题)某电镀厂排放的废液中含有CuSO4、FeSO4和ZnSO4三种溶质，为减少水污染并节约成本，回收硫酸锌、金属铁和铜，设计流程如下图所示：

下列说法正确的是

A．流程中四步操作都是过滤

B．实验方案中X是Zn，Y是CuSO4溶液

C．滤液b中加适量X有气体产生

D．最终所得硫酸锌的质量等于原废液中溶质的质量

2.(2021·江苏扬州·中考真题)以某菱镁矿石(主要成分是MgCO3，含少量MnCO3、SiO2)制取MgSO4·7H2O，流程如下：

(1)“酸浸”时，为了提高浸取率，除了搅拌、提高硫酸浓度外，还可采取的措施有______(写出一种)。此时，MnCO3发生反应的化学方程式是______。

(2)“转化”时主要反应是，氯元素反应前后化合价变化情况是______(填“升高”或“降低”)。

(3)硫酸镁溶液在不同温度下进行浓缩结晶，可得到不同的晶体：

①“操作1”的具体操作是：蒸发浓缩滤液至表面有晶膜出现(此时MgSO4溶液已饱和)、______、过滤、洗涤、低温干燥。

②“操作1”所得滤液中能分离出一种可循环使用的物质，该物质是______(填化学式)。循环使用的目的是______。

(4)已知：MgSO4·7H2O中镁元素质量分数为9.76%，采用热分析法测定所得MgSO4·7H2O样品中镁元素质量分数：

①未加热前，测得样品中镁元素质量分数略大于9.76%，可能的原因是______。

②高于900℃后，测得剩余固体中镁元素质量分数大于20%，可能的原因是______。

(5)若用100t菱镁矿石可制得246 t MgSO4·7H2O产品，忽略反应过程中镁元素损失，求该菱镁矿石中MgCO3的质量分数。(写出计算过程)______。

3．(2021·上海中考真题)CO2是一种常见的物质，回答下列问题：

(1)木炭燃烧的化学方程式：_______；

(2)用启普发生器制CO2如图所示，在多孔塑料板上放着的块状固体为_______；所用HCl的量不宜太多，若液体在反应时，液面处于a处，则关闭弹簧夹时导致的后果是：_______；

(3)实验小组欲制取CaCO3，步骤如下图：

Ⅰ.步骤①的化学方程式：_______；

Ⅱ.需要加_______药品，理论上可以不断生成CaCO3，原因是：_______；

4．(2021·四川广安市·中考真题)工业上处理黄铜渣(含Cu、Zn、CuO、ZnO和杂质)废料时，通常将其转化为硫酸锌并回收铜(黄铜渣中的杂质不溶于水，也不参与反应)。其主要流程如图所示：

查阅资料：，，

(1)黄铜的熔点比铜的熔点____(填“高”或“低”)；

(2)过程Ⅱ中分离操作的名称是____，该操作需要用到的玻璃仪器有烧杯、玻璃棒和___(填仪器名称)；

(3)过程Ⅲ中有气体产生，该反应的化学方程式是____，该反应的基本类型为____反应。

5．(2021·湖南湘潭市·中考真题)2021年3月，三星堆遗址新出土重要文物500多件，有高2.62米的青铜大立人、高3.95米的青铜神树、象牙等，多属前所未见的稀世之珍。

(一)青铜古称“吉金”是金属冶铸史上最早出现的合金，青铜属于______(填“金属”或“合成”)材料，青铜的硬度比纯铜______(填“大”或“小”)。

(二)生活中铜制品长期露置在潮湿空气中会锈蚀，生成“铜绿”(化学式为Cu2(OH)2CO3)。

(查阅资料)

(工艺流程)为从某锈蚀的铜样品中回收铜并制得硫酸锌，取该铜样品(除含有铜、锌和铜绿外，不含其它物质)，进行如下操作：

请回答下列问题：

(1)气体a中含有H2和______(填化学式)，溶液A的颜色为______色。

(2)操作Ⅰ的名称是______，该操作中玻璃棒的作用是______。

(3)写出②中发生反应的化学方程式______(写一个即可)，该反应属于基本反应类型中的______反应。

6．(2021·四川眉山市·中考真题)2009年，我国华为公司推出了5G商用芯片，制造芯片要用到高纯硅，以下为制备高纯硅和二氧化硅的主要工艺流程。

(1)反应①从基本反应类型角度分析，该反应属于_______反应。

(2)反应②的化学方程式为_______，该反应中，在工艺流程中可以循环利用的物质 _______。

1．(2021·山东济宁)铝在地壳中主要以铝土矿的形式存在，铝土矿的主要成分为A12O3(含有少量Fe2O3、SiO2等杂质)。工业上冶炼铝的工艺流程见图：

(1)铝土矿中的SiO2不溶于水，也不与盐酸反应，操作①的目的是______。

(2)操作③得到的 受热分解生成Al2O3，该反应的化学方程式为______，铝土矿经过操作①~④的目的是______。

(3)在冰晶石作助熔剂条件下，高温电解A12O3得到金属铝，该反应的化学方程式为______。

2．(2021·湖南株洲市·中考真题)镁铝合金是重要的航天航空材料，下图是由废弃镁铝合金为原料来制备化工原料硫酸镁和硫酸铝的流程：

(1)操作Ⅰ的名称为___________，操作Ⅲ的注意事项为___________。

(2)步骤③发生反应的化学方程式为___________。

(3)某温度时，通过操作Ⅲ获取7.2gMgSO4固体，需取用25%的MgSO4溶液(密度为1.2g/cm3)的体积为___________mL。

3．(2021·湖北黄石市·中考真题)以黄铜矿(主要成分为CuFeS2)为原料，采用生物炼铜是现代炼铜的新工艺，同时还可以获得绿矾(FeSO4﹒7H2O)，流程如下：

(1)步骤①中的化学方程式：。

(2)步骤②中的反应有两个：反应一是，该反应属于_______(填基本反应类型)，反应二的化学方程式为_______。

(3)加入的A是_______(填化学式)。

(4)获得绿矾的“一系列操作”为：蒸发浓缩、_______、过滤等。

4．(2021·湖南岳阳市·中考真题)“84”消毒液(主要成分是NaC1O)是一种常用的环境消毒剂，某同学用粗盐(含CaCl2、MgCl2、Na2SO4、泥沙等杂质)制“84”消毒液的流程如下：

(1)操作①的名称是______。

(2)溶液E中加入适量稀盐酸的目的______。

(3)NaCl溶液通电时生成Cl2(黄绿色气体)、H2和NaOH的化学方程式为______。

(4)NaClO溶液能与空气中的CO2反应而变质，所以“84”消毒液应______储存。

5．(2021·江苏南京市·中考真题)金属材料在日常生活、工农业生产和科学研究中有着广泛的用途。

(1)钢铁是使用最多的金属材料。生铁和钢是含碳量不同的两种铁合金，其中生铁的含碳量______(填“大于”或“小于”)钢的含碳量。

(2)在钢中加入不同的合金元素可以提高其性能，例如，加入钨可以增强合金钢的耐磨性等。用黑钨矿制备钨的过程如下：

(注：钨酸是难溶于水的黄色固体。)

①钨酸钠中钨元素的化合价为______。

②填写下表。

1．(2021·安徽省卷)某燃煤电厂产生的固体废弃物粉煤灰中含有较多的氧化铝。从粉煤灰中提取氧化铝的工艺流程如图。

(1)“酸浸”中使用的酸是______(填字母序号)。

A.HCl   B.H2SO4    C.Na2SO4

(2)流程中涉及到的氧化物有______(写出1种即可)。

(3)“煅烧”过程发生反应的化学方程式为______，反应类型是______。

(4)该工艺的价值在于______。

2．(2021·湖南长沙市·中考真题)蔗糖是储藏在某些植物中的糖，日常生活中食用的白糖、冰糖的主要成分就是蔗糖，它是食品中常用的甜味剂。工业制备蔗糖的流程如图所示。

(1)操作a的名称是_______。

(2)上述流程中物质M可能是_______。

(3)在实验室进行蒸发操作时，要用到玻璃棒，其作用是_______。

(4)蔗糖(C12H22O11)属于_______(填“有机化合物”或“无机化合物”)。

3．(2021·山西晋中市·中考真题)造纸术是中国古代四大发明之一。一直以来，传统工艺不断改进。现阶段，利用方解石(主要成分为CaCO3，还含有少量MgO、Fe2O3、SiO2等杂质)造纸已较为普遍，它取代传统的植物纤维造纸，全程无需用水，原料造价仅为传统造纸的1/3。(已知：SiO2、聚乙烯塑料、粘合剂均难溶于水，且不与盐酸反应。)分析生产过程，回答下列问题：

(1)将方解石粉碎成纳米级超细粉末的目的是______(合理即可)。

(2)混合器内需要进行的操作是______。

(3)利用方解石作原料生产纸张的优点是______(合理即可)。

(4)从绿色环保的角度分析，对使用的原料需要改进的地方是______(合理即可)。

(5)成品纸张在保存过程中应避免与酸接触，若遇到稀盐酸，则可能发生反应的化学方程式为______(合理即可)(写1个)。

4．(2021·云南中考真题)“垃圾是放错的资源”。碘循环工艺不仅能吸收SO2，减少环境污染，而且还可以得到仅含一种元素的化工原料X，流程如下：

(1)流程中可循环利用的物质是___________。

(2)膜反应器中发生的是分解反应，X的化学式是___________。

(3)反应器中发生反应的化学方程式为___________。

5 ．(2021·山东枣庄市·中考真题)二氧化碲(TeO2)是性能优良的声光晶体材料。用某工业废渣(主要含有TeO2，还有少量Cu、Ag)为原料制备纯净的TeO2的一种工艺流程如图：

已知：TeO2微溶于水，能与NaOH发生反应，回答下列问题：

(1)粉碎的目的是______。

(2)类比CO2与NaOH的反应，写出“碱浸”时发生反应的化学方程式______。

(3)“碱浸”后过滤，此时滤渣成分为______。

(4)“沉碲”时，加入硫酸的作用为______。

1．(2021·黑龙江中考真题)某化肥厂以煤、空气、水为原料合成氨，生产流程如图所示。下列说法错误的是

A．氨气转变为液氨是放热过程

B．设备1中此反应 一定发生

C．设备2中发生的反应，属于基本反应类型中的化合反应

D．设备3中参加反应的N2和H2的质量比为14：1

2．(2021·山东泰安)某工厂废液中含有氯化钠、氯化铜和氯化亚铁。某课外小组要从废液中回收铜并得到铁红(主要成分Fe2O3)，要求全过程不引入其他金属元素。设计实验方案如下图所示：

请回答下列问题：

(1)工厂废液中加入过量A反应的化学方程式为___________。

(2)用化学式表示固体甲的成分___________。

(3)溶液甲中的金属离子是___________(用离子符号表示)。

(4)完成步骤④的化学方程式：2___________。

3．(2021·四川乐山)纳米碳酸钡是一种重要的无机化工产品，某工厂用含SiO2杂质的BaCO3为原料制备纳米碳酸钡的工艺流程如图所示：

已知：SiO2难溶于水，且不与常见的酸发生反应，回答下列问题：

(1)操作A的名称为____________。SiO2性质稳定，但常温下易与氢氟酸反应，该反应的化学方程式为：SiO2+4HF= X+2H2O，则X的化学式为______________。

(2)流程中加入盐酸时发生反应的化学方程式_______________。

(3)写出副产品的用途____________。(写一条即可)

4．(2021·四川德阳)“绿色化学”是化工产生中的重要理念。下图为利用尿素工厂废气和磷酸工厂废渣(液)联合生产硫酸钙的工艺流程。

回答下列问题：

(1)副产品的化学式为______。

(2)沉淀池中发生反应的化学方程式为_____________。

(3)工艺流程中体现“绿色化学”理念的设计有_________(答一点即可)。

5．(2021·山东潍坊)氮化硼(BN)陶瓷基复合材料在航天领域应用广泛。硼单质是制备氮化硼(BN)的原料之一，某工厂利用硼砂(主要成分为Na2B4O7·10H2O，杂质中含少量Fe3+)制备硼(B)单质的部分流程如下图所示：

请完成下列问题：

(1)粉碎硼砂的目的是______。

(2)操作A的名称是______。

(3)滤渣的成分为______(填化学式)。

(4)写出H3BO3加热分解的化学方程式______。

(5)“制硼”反应的化学方程式为______。

6.(2021·云南·中考真题)“垃圾是放错的资源”。碘循环工艺不仅能吸收SO2，减少环境污染，而且还可以得到仅含一种元素的化工原料X，流程如下：

(1)流程中可循环利用的物质是___________。

(2)膜反应器中发生的是分解反应，X的化学式是___________。

(3)反应器中发生反应的化学方程式为___________。

6.(2021·山东泰安·中考真题)海水是一种重要资源，利用海水可制取镁等物质，某化学兴趣小组的同学设计了如下实验流程进行实验：

分析该流程图，下列说法错误的是(     )

A．操作Ⅰ，操作Ⅲ都需用到的玻璃仪器是玻璃棒

B．固体B是Mg(OH)2，试剂X是盐酸

C．加入NaOH溶液应过量，其目的是使MgCl2完全反应

D．处理等量海水，若将NaOH溶液换成石灰乳，既能节约成本又能提高镁的产量
