专题32 坐标图像题（重点、难点）-备战2022年中考化学一轮复习考点微专鉴别题

这是一份专题32 坐标图像题（重点、难点）-备战2022年中考化学一轮复习考点微专鉴别题，文件包含专题32坐标图像题重点难点-备战2022年中考化学一轮复习考点微专鉴别题教师版含解析doc、专题32坐标图像题重点难点-备战2022年中考化学一轮复习考点微专鉴别题学生版doc等2份试卷配套教学资源，其中试卷共54页， 欢迎下载使用。

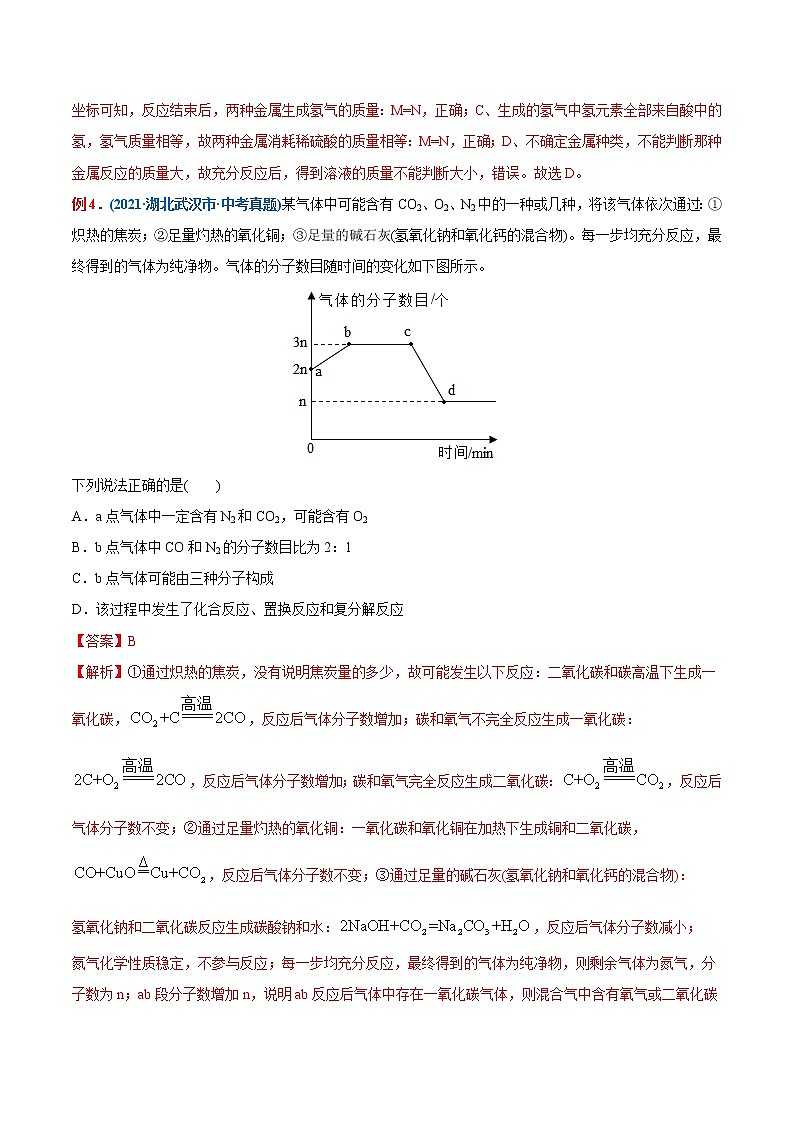

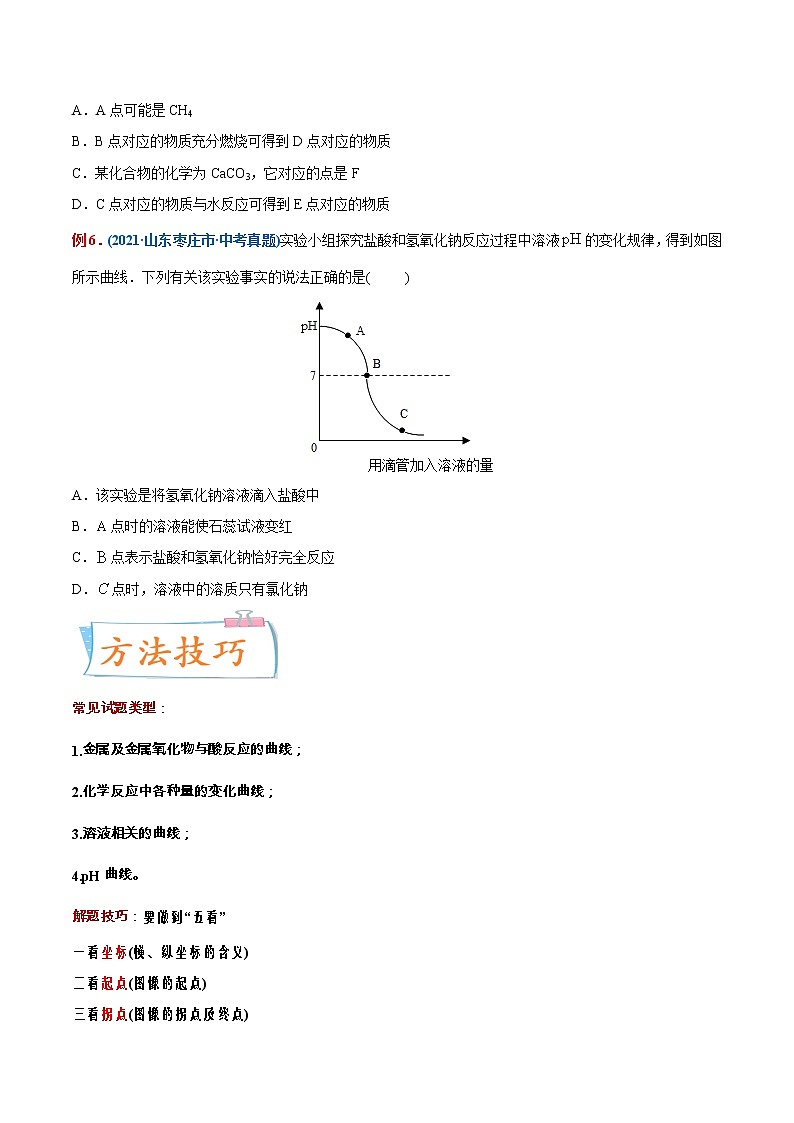

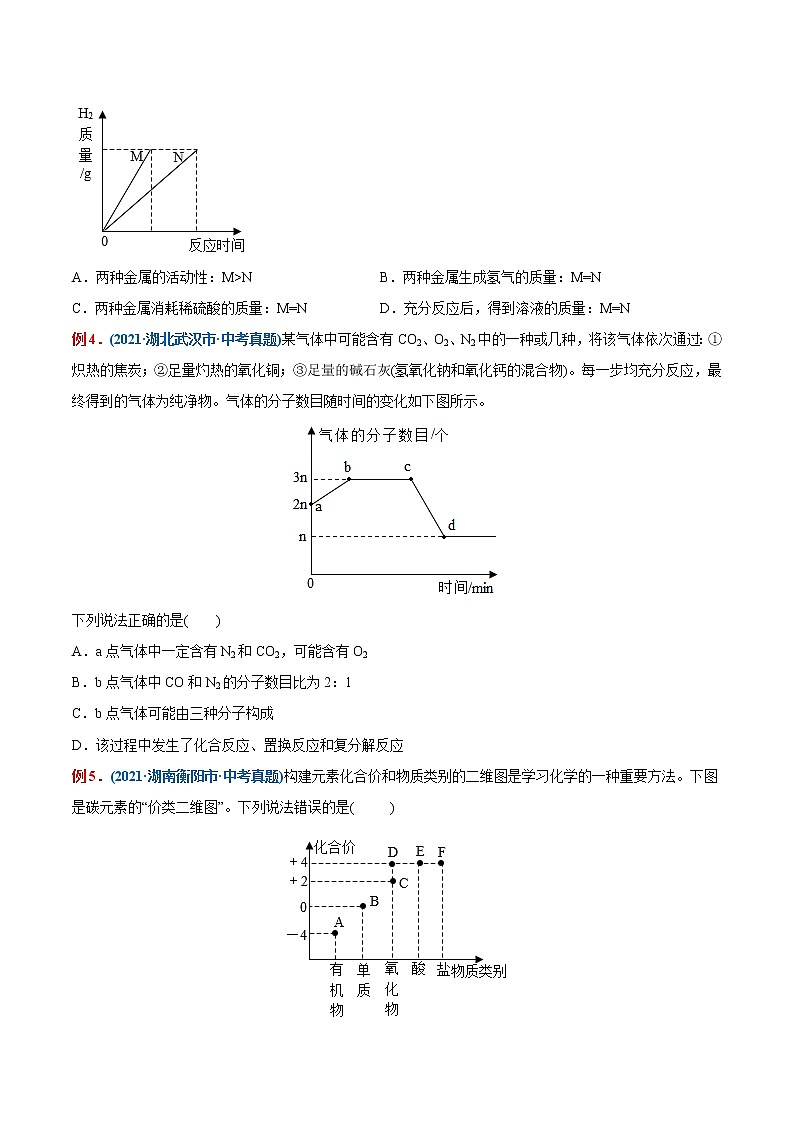

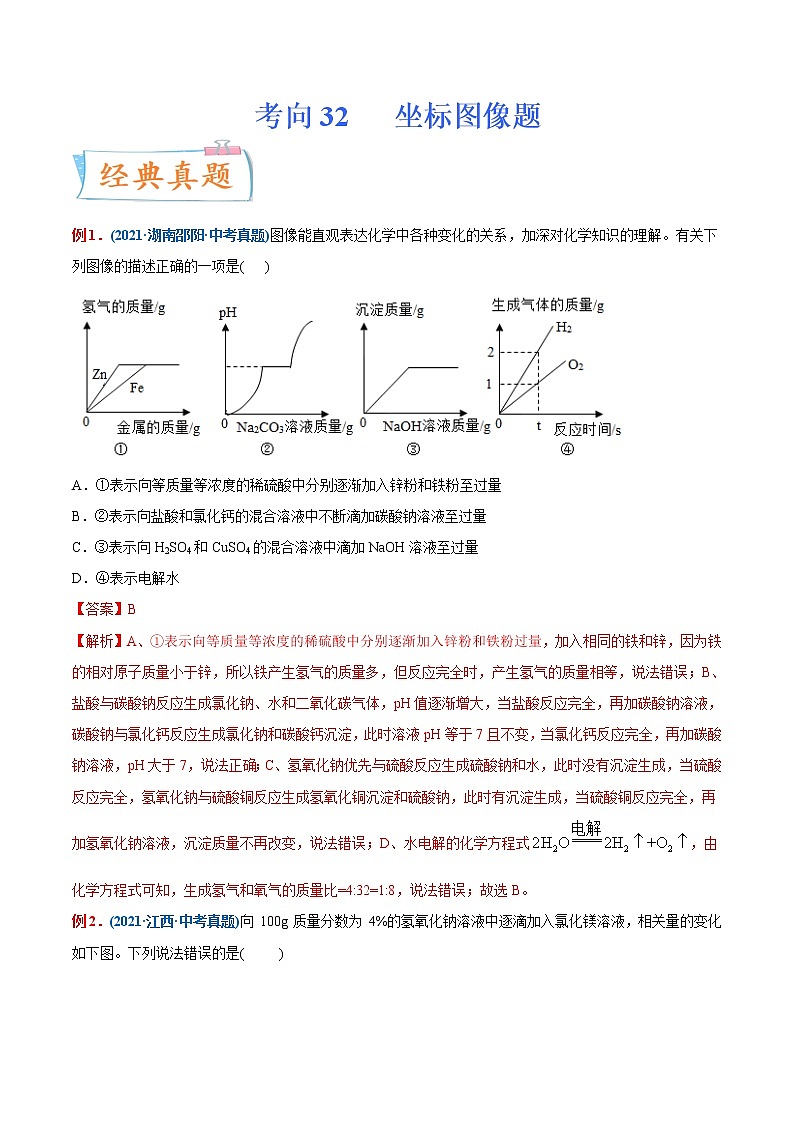

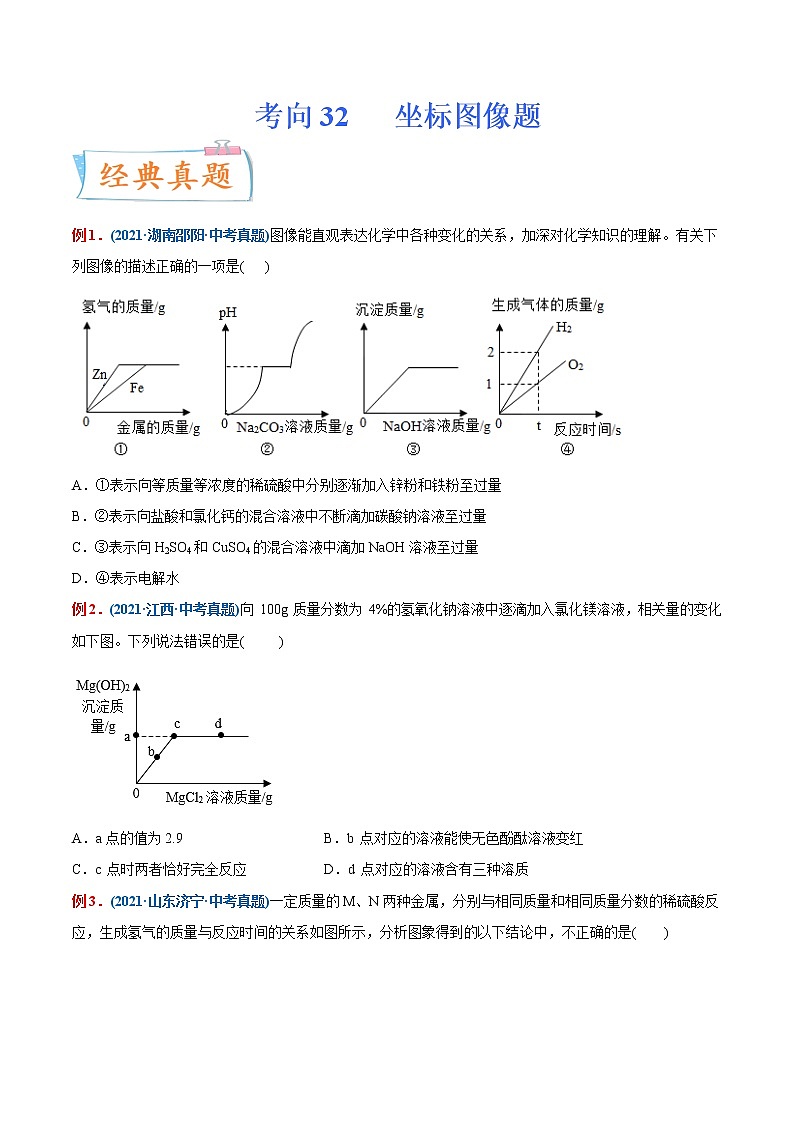

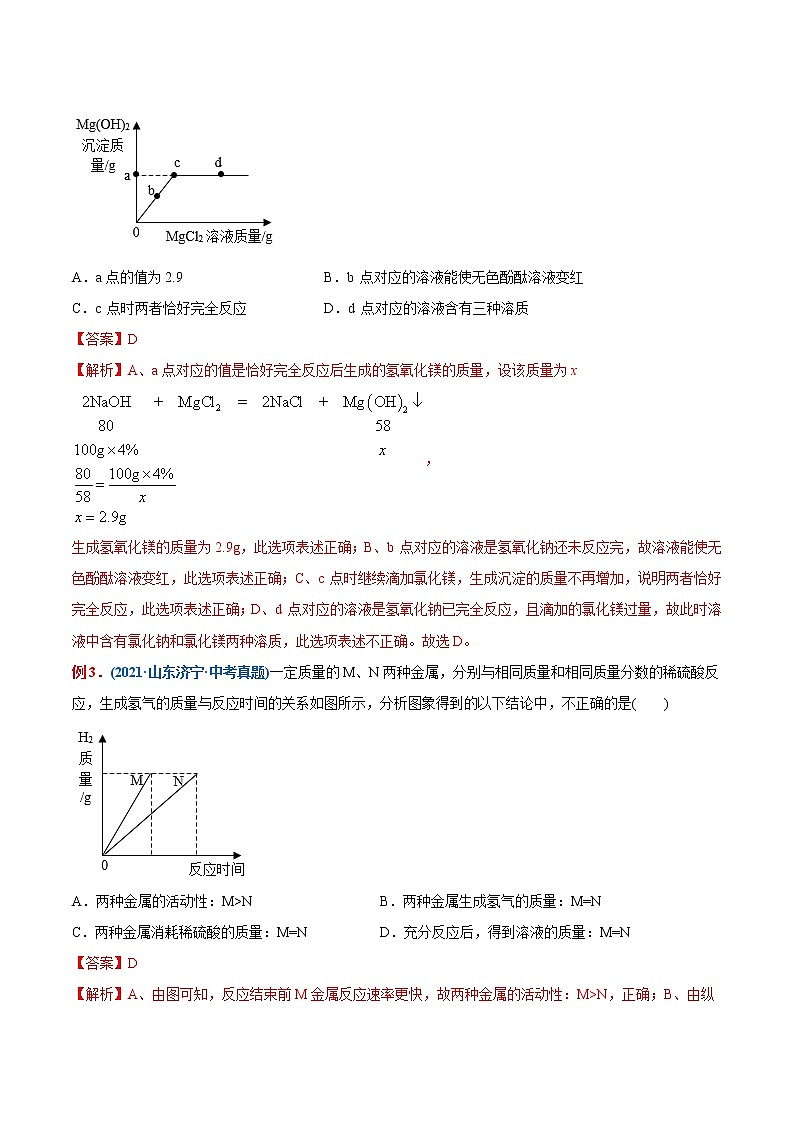

考向32   坐标图像题例1．(2021·湖南邵阳·中考真题)图像能直观表达化学中各种变化的关系，加深对化学知识的理解。有关下列图像的描述正确的一项是(   )A．①表示向等质量等浓度的稀硫酸中分别逐渐加入锌粉和铁粉至过量B．②表示向盐酸和氯化钙的混合溶液中不断滴加碳酸钠溶液至过量C．③表示向H2SO4和CuSO4的混合溶液中滴加NaOH溶液至过量D．④表示电解水例2．(2021·江西·中考真题)向 100g 质量分数为 4%的氢氧化钠溶液中逐滴加入氯化镁溶液，相关量的变化如下图。下列说法错误的是(     )A．a点的值为2.9      B．b 点对应的溶液能使无色酚酞溶液变红C．c 点时两者恰好完全反应   D．d 点对应的溶液含有三种溶质例3．(2021·山东济宁·中考真题)一定质量的M、N两种金属，分别与相同质量和相同质量分数的稀硫酸反应，生成氢气的质量与反应时间的关系如图所示，分析图象得到的以下结论中，不正确的是(    )A．两种金属的活动性：M>N     B．两种金属生成氢气的质量：M=NC．两种金属消耗稀硫酸的质量：M=N   D．充分反应后，得到溶液的质量：M=N例4．(2021·湖北武汉市·中考真题)某气体中可能含有CO2、O2、N2中的一种或几种，将该气体依次通过：①炽热的焦炭；②足量灼热的氧化铜；③足量的碱石灰(氢氧化钠和氧化钙的混合物)。每一步均充分反应，最终得到的气体为纯净物。气体的分子数目随时间的变化如下图所示。下列说法正确的是(    )A．a点气体中一定含有N2和CO2，可能含有O2 B．b点气体中CO和N2的分子数目比为2：1C．b点气体可能由三种分子构成 D．该过程中发生了化合反应、置换反应和复分解反应例5．(2021·湖南衡阳市·中考真题)构建元素化合价和物质类别的二维图是学习化学的一种重要方法。下图是碳元素的“价类二维图”。下列说法错误的是(     )A．A点可能是CH4B．B点对应的物质充分燃烧可得到D点对应的物质C．某化合物的化学为CaCO3，它对应的点是FD．C点对应的物质与水反应可得到E点对应的物质例6．(2021·山东枣庄市·中考真题)实验小组探究盐酸和氢氧化钠反应过程中溶液的变化规律，得到如图所示曲线．下列有关该实验事实的说法正确的是(     )A．该实验是将氢氧化钠溶液滴入盐酸中B．点时的溶液能使石蕊试液变红C．点表示盐酸和氢氧化钠恰好完全反应D．点时，溶液中的溶质只有氯化钠常见试题类型：1.金属及金属氧化物与酸反应的曲线；2.化学反应中各种量的变化曲线；3.溶液相关的曲线；4.pH曲线。解题技巧：要做到“五看”一看坐标(横、纵坐标的含义)二看起点(图像的起点)三看拐点(图像的拐点及终点)四点比例(看图像中横纵坐标的比例关系)五看特征(看图像的走向，如上升还是下降等)一般认为每一个折点代表一个反应的开始或结束。类型一 金属与酸的反应曲线1.等质量的不同金属与足量的酸反应(1)当横坐标为时间，纵坐标为产生的氢气的质量时，该图像的斜率表示单位时间内产生氢气的质量，即反应速率，金属的活动性(Mg＞Al＞Zn＞Fe)决定反应速率大小关系，即反应速率由大到小的顺序为Mg＞Al＞Zn＞Fe。(2)最终产生氢气质量的大小关系，可用以下两种方法计算。第一种：可根据化学方程式,利用消耗完的等质量金属分别进行计算(可设金属质量均为m)，但分析繁琐、耗时长。第二种：金属完全被消耗的情况，可利用生成氢气质量=金属元素化合价×金属质量/金属元素相对原子质量计算得出结果。金属质量同设为m，则Al、Mg、Fe、Zn分别与足量酸反应产生的氢气质量为3m/27、2m/24、2m/56、2m/65.即图像中纵坐标值最终的大小关系亦如此。 2.足量的不同金属与等质量酸反应根据图像分析可得到：(1)斜率情况与“1.等质量的不同金属与足量的酸反应”中斜率分析情况相同。(2)最终氢气质量的大小关系则需根据被消耗的酸的质量而进行计算。方法一：同样可用化学方程式计算(可设被消耗的酸中溶质质量均为n)。方法二：直接利用质量守恒定律分析，等质量的酸中溶质中的氢元素全部转化到生成物氢气中，因而得到的氢气质量也相等。因此，最终纵坐标数值应相同。 3.足量的同种酸逐渐滴入等质量不同金属中,与前两种情况不同之处是该图像的横坐标为酸的质量，分析如下：(1)横坐标是加入酸的质量，故斜率表示滴入单位质量酸时所产生的氢气的质量。在金属未被消耗完之前，逐渐加入的酸全部参与反应，提供的等质量氢元素转化为等质量氢气，故在金属未消耗完之前，所产生的氢气质量都相同。(2)最终产生氢气质量的大小关系，与“1.等质量的不同金属与足量的酸反应”中生成氢气质量的分析过程相同。类型二 化学反应中各种量的变化曲线       1.物质总质量的变化根据质量守恒定律,化学反应前后物质的总质量保持不变。2.反应后剩余固体质量的变化随着反应的进行，剩余固体的质量不断减小，直至反应结束后，仍有固体剩余，即保持恒定。(如高温煅烧碳酸钙、加热氯酸钾和二氧化锰固体等)3.反应物和生成物质量的变化(1)反应物质量的变化        (2)生成物质量的变化     3.溶质质量的变化                4.某元素质量分数的变化举例分析图像将一定量的石灰石加入到稀盐酸中，石灰石与稀盐酸反应生成氯化钙，溶液总质量不断增加，而氢元素质量保持不变，故溶液中氢元素质量分数不断减小，当石灰石完全反应，溶液中氢元素质量分数保持不变 6.与催化剂相关的质量的变化      7.电解水生成气体体积和质量的变化         考向原理图像稀释酸开始时酸溶液的pH＜7，随着水质量的增加，pH会不断增大，但不会大于或等于7 稀释碱开始时碱溶液的pH>7，随着水质量的增加，pH会不断减小，但不会小于或等于7 8.酸和碱的稀释                         1．(2021·山东菏泽市·中考真题)下列图像能正确反映对应变化关系的是(    )A．①向等质量的锌粉和铁粉中分别加入足量等浓度的稀盐酸B．②加热氯酸钾和二氧化锰的混合物制取氧气C．③在密闭容器中用足量红磷测定空气中氧气的含量D．④向一定质量的饱和氢氧化钙溶液中加入氧化钙2.(2021·四川自贡)某学习小组进行盐酸与氢氧化钠的中和反应实验时，在常温下，向一定量的某溶液中滴加X溶液，得到了如图所示的pH变化曲线，下列说法正确的是(    )A．X是盐酸B．向a点的溶液中加入硫酸铜溶液产生蓝色沉淀C．b点表示盐酸和氢氧化钠恰好完全反应D．c点溶液中的阴离子只有OH-3．(2021·重庆·中考真题)如图为氮元素的部分化合价、物质类别二维图。下列说法错误的是(    )A．a点物质在空气中体积分数最高     B．b点物质属于大气污染物C．c点物质的名称为硝酸       D．d点物质可能是复合肥料4．(2021·重庆·中考真题)识别图像是学习化学的必备能力。下列图像能正确反映实验设计的是(    )序号①②③④图像实验设计电解水一段时间(忽略气体的溶解)分别向相同的CuSO4溶液(足量)中加入质量相等的锌粉和铁粉向稀盐酸中滴加NaOH溶液分别向等质量大理石中滴加相同的稀盐酸(足量)A．①②  B．①④ C．②③  D．③④5．(2021·重庆·中考真题)向盛有硫酸和硫酸铜混合溶液的烧杯中滴入Ba(OH)2溶液，烧杯中溶质的质量与加入的Ba(OH)2溶液的质量关系如图所示。下列有关说法正确的是(    )A．a→b段溶液的质量一定减小B．b→c段有水生成C．b点溶液溶质为硫酸铜D．d点沉淀质量与b点沉淀质量相等1．(2021·湖南岳阳市·中考真题)下列图像中有关量的变化趋势正确的是(     )A． 图①：向NaOH和Ba(NO3)2的混合溶液中加入稀硫酸B． 图②：向相同质量的Mg、Zn中分别加入同浓度的稀盐酸C．图③：向稀盐酸中加入Na2CO3溶液D． 图④：向一定量的水中加入CaO2．(2021·江苏南京市·中考真题)某兴趣小组利用压强传感器研究氢氧化钠溶液吸收二氧化碳的情况。用3个250mL的烧瓶收集满纯净的二氧化碳，连接压强传感器，同时采集数据，用注射器同时等速度分别注入三种不同浓度的氢氧化钠溶液各15mL，片刻后，同时振荡烧瓶，等待反应完成。采集的数据如图所示。下列说法正确的是(    )A．0~t1段曲线呈现这种形态是因为注入氢氧化钠溶液后未进行振荡B．t1~t2段曲线呈现这种形态是因为注入氢氧化钠溶液后进行振荡C．a、b、c三种曲线所示的实验中，t3时烧瓶内压强由大到小的顺序是a>b>cD．a、b、c三种曲线所示的实验中，t3时被吸收的二氧化碳的体积由大到小的顺序是a>b>c3．(2021·湖南衡阳市·中考真题)构建元素化合价和物质类别的二维图是学习化学的一种重要方法。下图是碳元素的“价类二维图”。下列说法错误的是(    )A．A点可能是CH4B．B点对应的物质充分燃烧可得到D点对应的物质C．某化合物的化学为CaCO3，它对应的点是FD．C点对应的物质与水反应可得到E点对应的物质4．(2021·湖南衡阳市·中考真题)下列图像分别表示实验过程中某些物理量的变化，其中正确的是(    )A．用红磷燃烧的方法测量空气中氧气的含量B．加热氯酸钾和二氧化锰的混合物制备氧气C．向pH=1的盐酸中逐滴加入pH=13的氢氧化钠溶液D．在某温度下，向一定量饱和KNO3溶液中不断加入KNO3固体5．(2021·甘肃定西市·中考真题)如图是甲、乙、丙三种固体物质(均不含结晶水)的溶解度曲线。下列说法正确的是(    )A．三种物质的溶解度大小关系为甲>乙>丙B．t2℃时，将20g甲加入50g水中，得到70g溶液C．t3℃时，用等质量的甲、乙、丙固体配成饱和溶液，需要水的质量大小关系是乙>甲>丙D．将t2℃的三种物质的饱和溶液分别降温到t1℃，所得溶液的溶质质量分数大小关系为乙>丙>甲6．(2021·云南中考真题)下列说法合理的有(    )①高炉炼铁炼得的是纯铁②打开汽水瓶盖，看到气泡逸出，说明气体的溶解度随压强的减小而减小③向充满CO2气体的软塑料瓶中倒入半瓶水，拧紧瓶盖，振荡，塑料瓶变瘪，说明CO2能与水发生反应④某同学将一定量的Na2CO3和Ba(OH)2溶液混合，要想检验反应后Ba(OH)2是否过量，选用Na2CO3溶液、Na2SO4溶液或FeCl3溶液均可⑤向一定量的NaC1、MgSO4和HC1的混合溶液中逐滴加入NaOH溶液，右图表示加入NaOH溶液的质量与某些物质的质量变化关系。则m点对应的溶液中有三种溶质，a可表示NaC1或H2O的质量变化情况A．1个  B．2个 C．3个  D．4个7．(2021·四川达州市·中考真题)下列图像能正确反映对应变化关系的是(    )A． 图A：向稀硫酸和硫酸铜的混合溶液中加入足量的氢氧化钡溶液B． 图B：高温煅烧石灰石C． 图C：向等质量、等质量分数的稀盐酸中分别加入足量的氧化铜和氢氧化铜D． 图D：向饱和石灰水中加入少量的生石灰1．(2021·湖南郴州市·中考真题)下列各图像中有关量的变化趋势与选项要求相符合的是(    )A．一定质量的大理石中加入稀盐酸B．将金属铜加入硝酸银溶液中C．T℃时，往饱和NaCl溶液中加入NaCl固体D．向Na2CO3溶液中加入CaCl2溶液2．(2021·湖北荆州市·中考真题)元素化合价和物质类别是认识物质的两个重要维度。如图表示硫元素的化合价与含硫物质类别之间的关系，已知A点表示SO3，则下列说法错误的是(    )A．B点表示的物质在空气中燃烧产生淡蓝色火焰B．C点表示的物质是大气污染物之一C．D点表示的物质和硝酸钡在溶液中不能大量共存D．E点表示的物质的化学式为Na2SO33．(2021·湖北黄石市·中考真题)将足量X、Y、Z、M四种金属分别投入等质量、等质量分数的稀盐酸中(反应关系如图甲)，把金属Y、Z分别投入硝酸银溶液中(反应关系如图乙)，据此判断X、Y、Z、M的金属活动性顺序是(    )A．M>X>Y>Z  B．M>X>Z>Y C．X>M>Z>Y  D．X>M>Y>Z4．(2021·四川乐山)烧杯中盛有锌粉和铁粉的混合物mg，向其中逐渐加入一定浓度的稀盐酸，测得剩余固体的质量与加入稀盐酸的体积的关系如图所示。下列有关结论正确的是(    )①加入V1mL稀盐酸时，剩余固体中不含锌②加入V2mL稀盐酸时，溶液中的溶质为FeCl3和ZnCl2③整个过程中发生反应均为置换反应④反应中产生氢气的质量一定小于g⑤剩余固体质量m、n与稀盐酸的体积V1、V2的数量关系为A．①②③④  B．①③④ C．①③⑤  D．①③④⑤5．(2021·江苏苏州市·中考真题)NaCl和KNO3的溶解度曲线如图所示。下列说法正确的是(    )A．KNO3的溶解度一定大于NaClB．NaCl的溶解度受温度影响的程度比KNO3大C．40℃时，KNO3饱和溶液的溶质质量分数为63.9%D．将60℃时210g KNO3饱和溶液降温至20℃，析出KNO3晶体78.4g1．(2021·黑龙江黑河·中考真题)下列图像不能正确反应其对应变化关系的是(    )A．向等质量的铁粉和镁粉中分别加入足量的稀盐酸B．向NaOH和BaCl2的混合溶液中加入足量的稀硫酸C．向氢氧化钠溶液中滴加过量的稀盐酸D．高温煅烧一定质量的石灰石2．(2021·河南中考真题)下列四个图像分别与选项中的操作相对应，其中可能合理的是(    )A．电解一定质量的水B．向一定质量的氢氧化钠溶液中滴加水C．向一定质量的饱和氢氧化钙溶液中加入氧化钙D．向一定质量的盐酸和氯化钙混合溶液中滴加碳酸钠溶液3．(2021·广西中考真题)密闭容器中发生的某化学反应，各物质的分子数目随时间变化情况如图1所示，物质Y和Z的质量随时间变化情况如图2所示。下列说法正确的是(    )A．该反应前后分子总数保持不变 B．参加反应的X与Y的质量比为2:7C．该反应的化学方程式可表示为2X+Y=Z D．若Z的相对分子质量为17，则Y的相对分子质量为284．(2021·内蒙古中考真题)下列四个图像对应的变化过程正确的是(    )A． ①气体物质的溶解度与温度和压强的关系B． ②浓硫酸长时间露置于空气中C． ③用等质量、等浓度的过氧化氢溶液分别制取氧气D． ④向足量的硫酸铜溶液中加入铁和镁固体混合物5．(2021·广东中考真题)下列说法错误的是(    )A．铁钉是由铁合金制成的B．根据甲图，铁钉生锈过程中O2体积不变C．根据甲图，铁钉在潮湿环境更容易生锈D．根据乙图，铁钉生锈过程中温度升高6．(2021·内蒙古中考真题)向盛有一定质量稀盐酸的四个烧杯中，分别逐渐加入金属镁、Fe2O3固体、Cu(OH)2固体、Na2CO3溶液至过量。下列图像能正确反映其对应变化关系的是(    )A． B．C． D．
