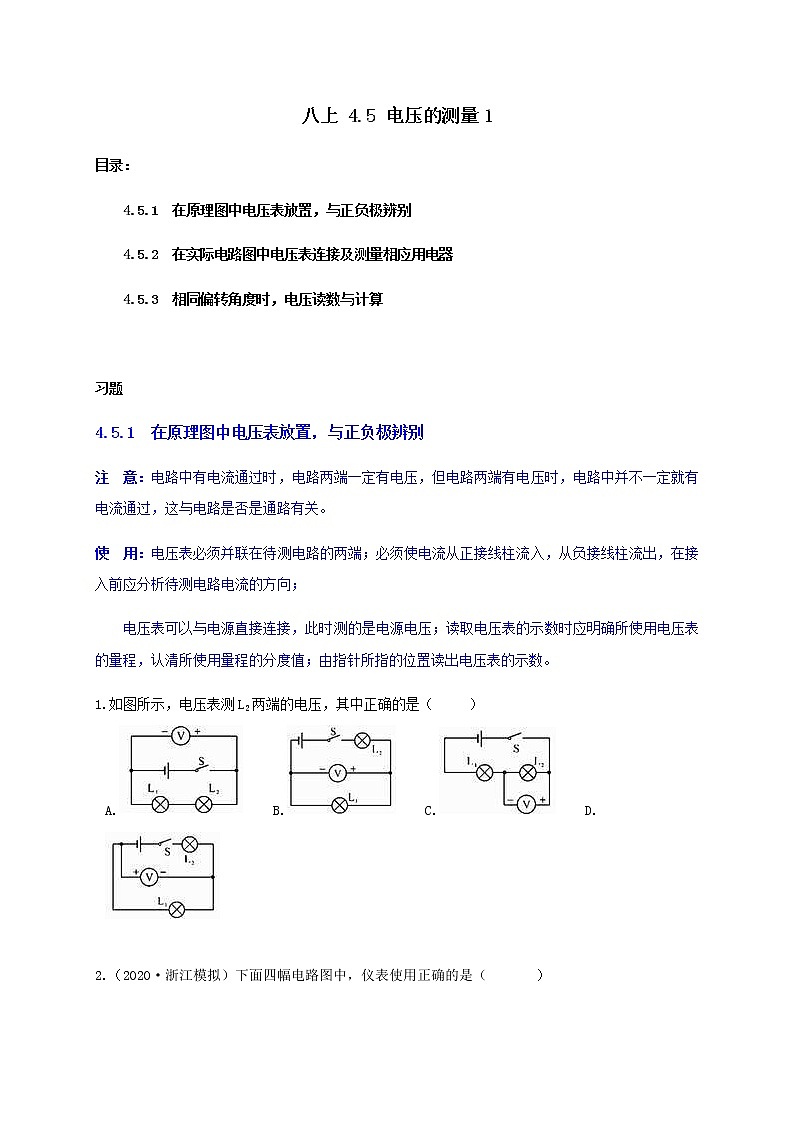

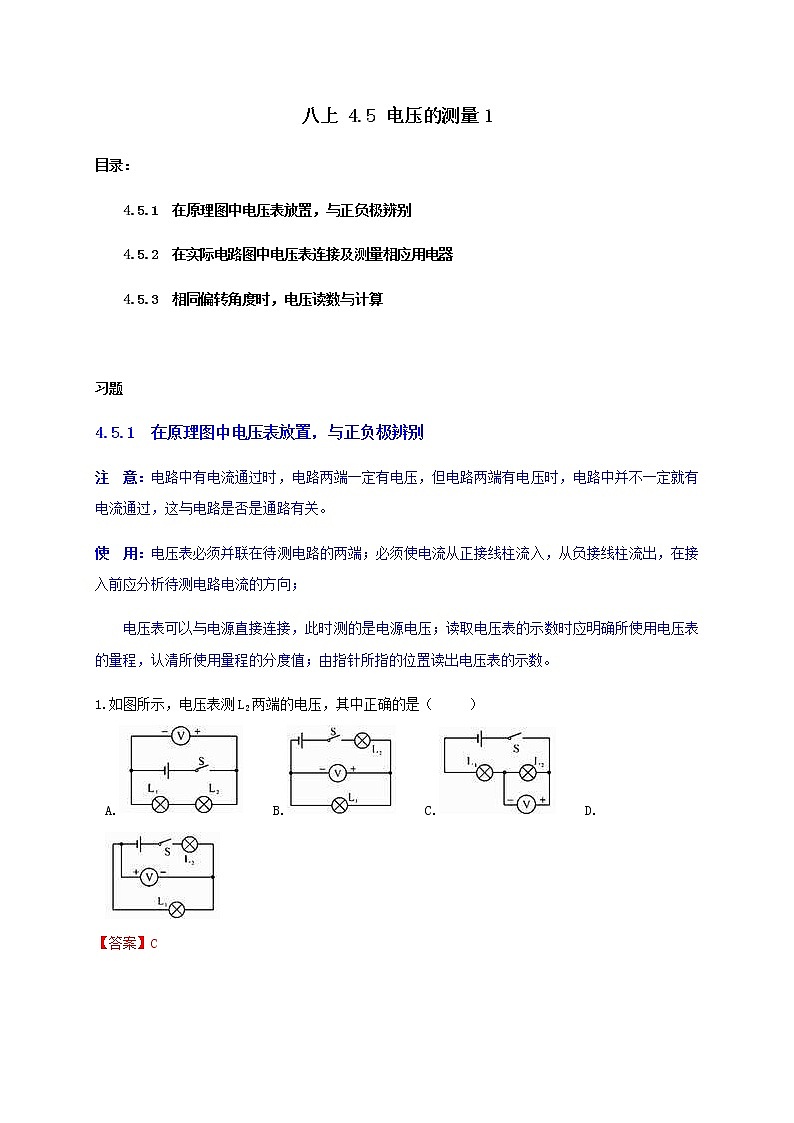

八上 4.5 电压的测量1目录：4.5.1  在原理图中电压表放置，与正负极辨别4.5.2  在实际电路图中电压表连接及测量相应用电器4.5.3  相同偏转角度时，电压读数与计算 习题4.5.1  在原理图中电压表放置，与正负极辨别注  意：电路中有电流通过时，电路两端一定有电压，但电路两端有电压时，电路中并不一定就有电流通过，这与电路是否是通路有关。使  用：电压表必须并联在待测电路的两端；必须使电流从正接线柱流入，从负接线柱流出，在接入前应分析待测电路电流的方向；电压表可以与电源直接连接，此时测的是电源电压；读取电压表的示数时应明确所使用电压表的量程，认清所使用量程的分度值；由指针所指的位置读出电压表的示数。1.如图所示，电压表测L2两端的电压，其中正确的是（   ）            A.  B.  C.  D.【答案】C   【解析】根据电压表的使用规则分析：①电压表要并联在电路中；
②电流要从“+“接线柱流入，从“-“接线柱流出（否则指针反转）．

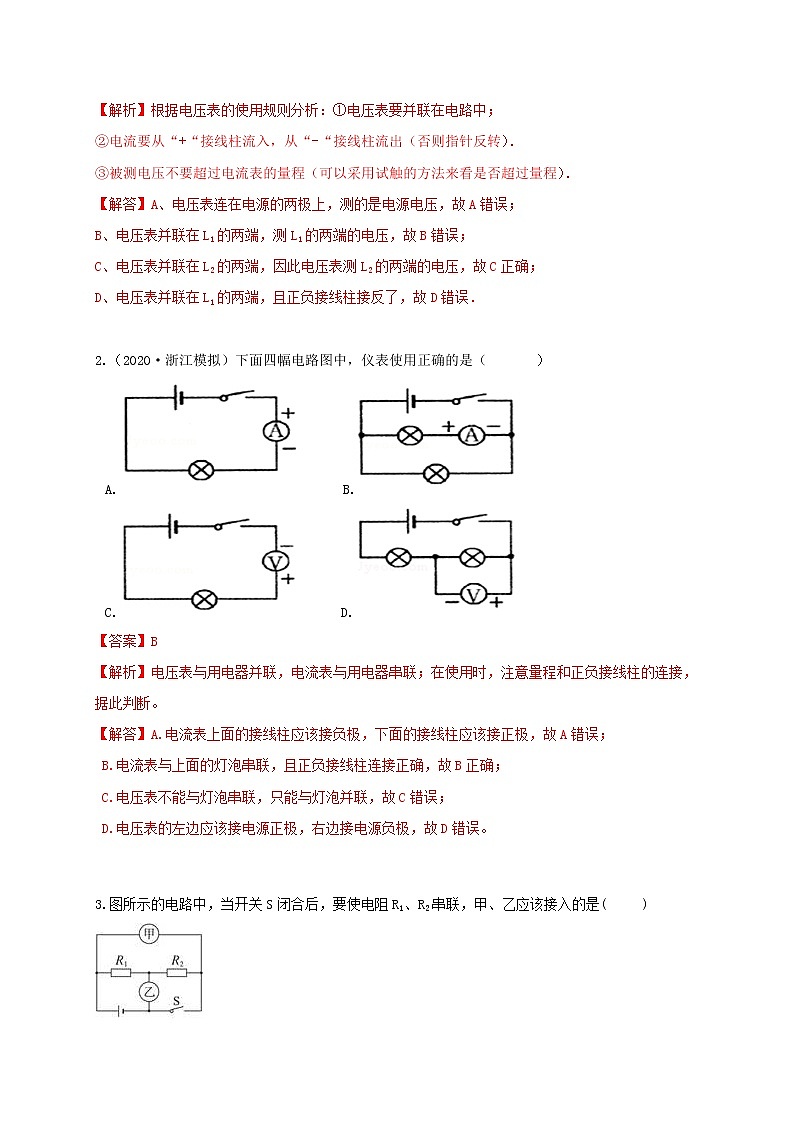

③被测电压不要超过电流表的量程（可以采用试触的方法来看是否超过量程）．【解答】A、电压表连在电源的两极上，测的是电源电压，故A错误；
B、电压表并联在L1的两端，测L1的两端的电压，故B错误；
C、电压表并联在L2的两端，因此电压表测L2的两端的电压，故C正确；

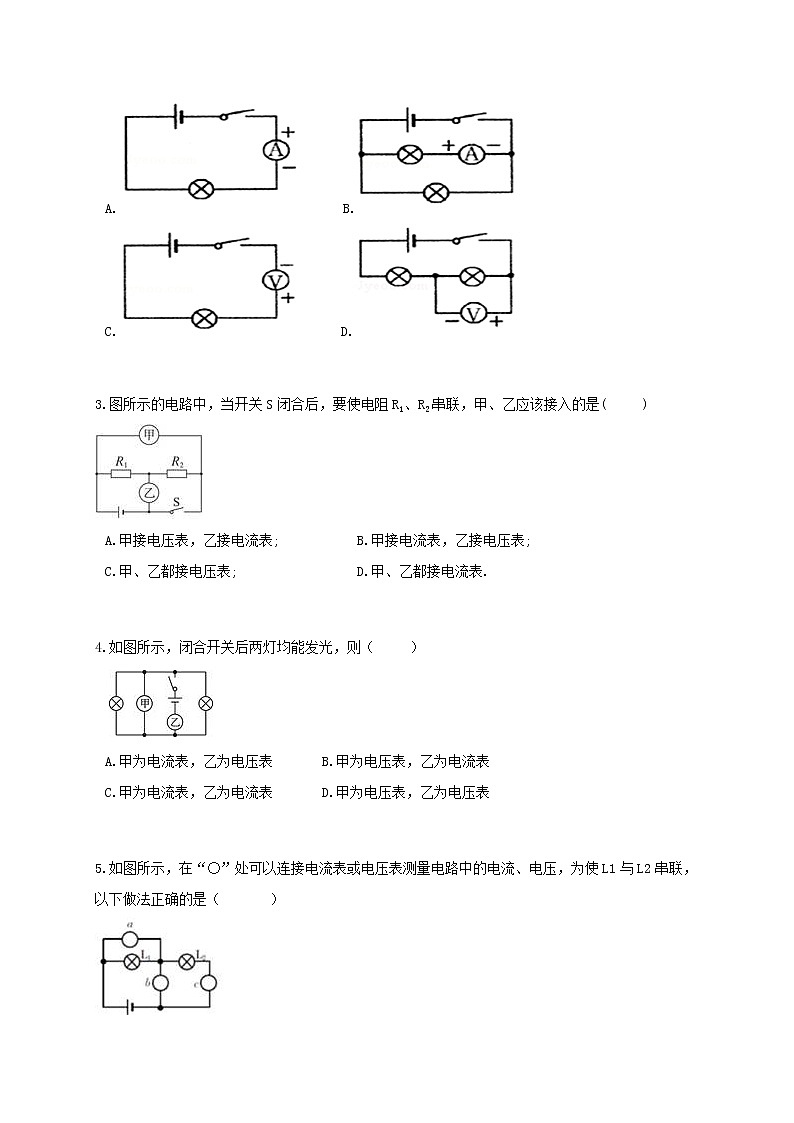

D、电压表并联在L1的两端，且正负接线柱接反了，故D错误． 2.（2020·浙江模拟）下面四幅电路图中，仪表使用正确的是（    ）            A.    B.
C.   D.【答案】B   【解析】电压表与用电器并联，电流表与用电器串联；在使用时，注意量程和正负接线柱的连接，据此判断。 【解答】A.电流表上面的接线柱应该接负极，下面的接线柱应该接正极，故A错误；
B.电流表与上面的灯泡串联，且正负接线柱连接正确，故B正确；
C.电压表不能与灯泡串联，只能与灯泡并联，故C错误；
D.电压表的左边应该接电源正极，右边接电源负极，故D错误。

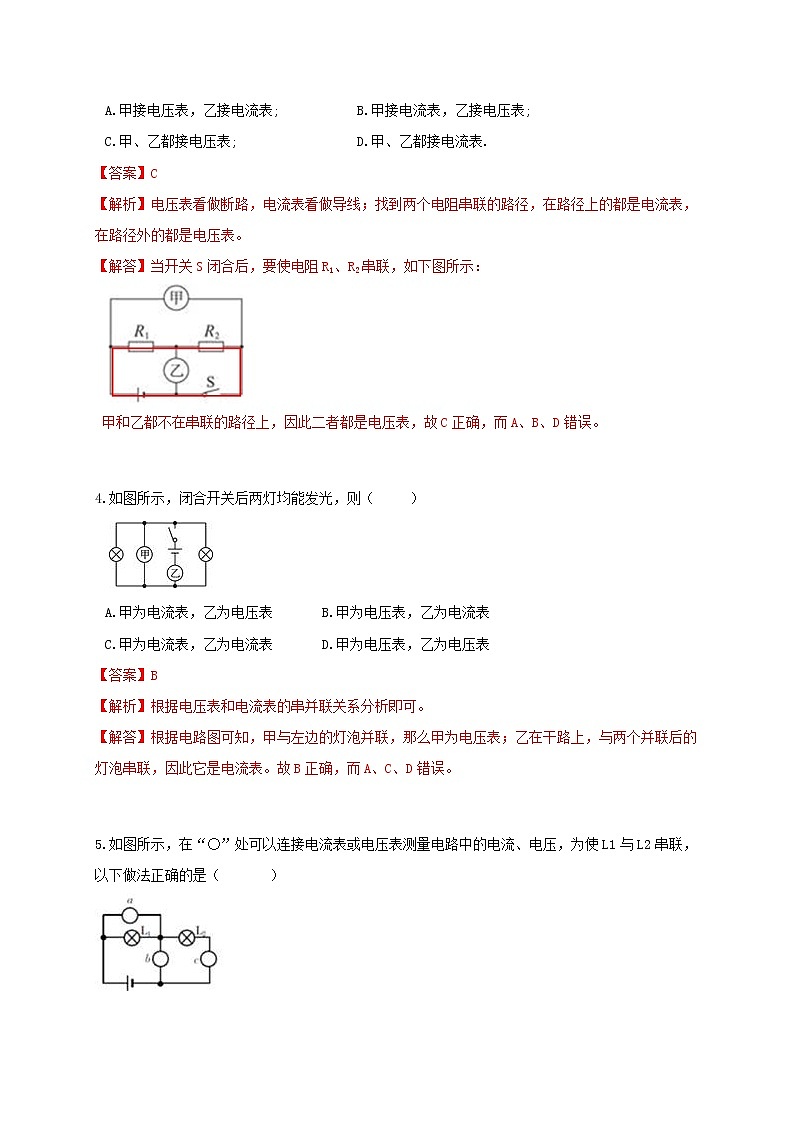

 3.图所示的电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是(   )  A.甲接电压表，乙接电流表;      B.甲接电流表，乙接电压表;
C.甲、乙都接电压表;          D.甲、乙都接电流表.【答案】C   【解析】电压表看做断路，电流表看做导线；找到两个电阻串联的路径，在路径上的都是电流表，在路径外的都是电压表。
【解答】当开关S闭合后，要使电阻R1、R2串联，如下图所示：

甲和乙都不在串联的路径上，因此二者都是电压表，故C正确，而A、B、D错误。
 4.如图所示，闭合开关后两灯均能发光，则（   ）    A.甲为电流表，乙为电压表       B.甲为电压表，乙为电流表
C.甲为电流表，乙为电流表       D.甲为电压表，乙为电压表【答案】B   【解析】根据电压表和电流表的串并联关系分析即可。
【解答】根据电路图可知，甲与左边的灯泡并联，那么甲为电压表；乙在干路上，与两个并联后的灯泡串联，因此它是电流表。故B正确，而A、C、D错误。
 5.如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是（    ）  A.a为电流表，b为电压表，c为电流表    B.a为电压表，b为电压表，c为电流表
C.a为电流表，b为电流表，c为电压表    D.a为电流表，b为电流表，c为电流表【答案】B   【解析】（1）电压表的内阻很大，它所在位置相当于断路；电流表的内阻很小，它所在的位置相当于导线；
（2）找到分别经过灯泡L1和L2的哪条唯一的通路，通路上的为电流表，通路外的都为电压表。
【解答】如果两个灯泡串联，那么分别唯一的通路如下图所示，c在通路上，为电流表；a和b没在通路上，应为电压表。

6.如图所示，要测量干路和支路的电流及灯泡两端的电压，在空白处标出电流表或电压表，并标出电表的正、负接线柱。  【答案】如图所示：  【解析】根据电压表和电流表的串并联关系分析即可。
【解答】根据电路图可知，与灯泡L1并联的肯定是电压表，左边与灯泡L1串联的肯定是电流表；在干路上与两个灯泡串联的肯定是电流表，如下图所示：

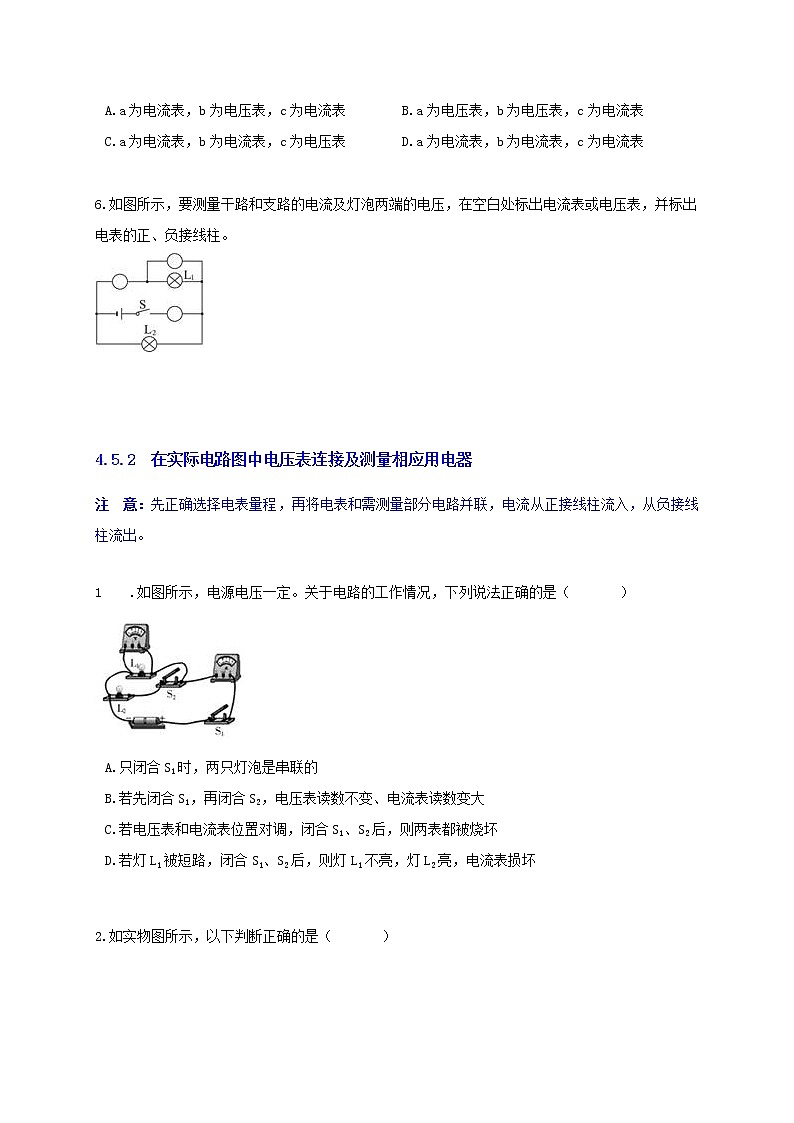

 4.5.2  在实际电路图中电压表连接及测量相应用电器注  意：先正确选择电表量程，再将电表和需测量部分电路并联，电流从正接线柱流入，从负接线柱流出。1.如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是（    ）  A.只闭合S1时，两只灯泡是串联的
B.若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大
C.若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏
D.若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2亮，电流表损坏【答案】B   【解析】根据串并联的定义，以及电压表和电流表的使用规范进行分析解答。
【解答】A.只闭合S1时，只有灯泡L1工作，因此两只灯泡不是串联，故A错误；
B.只闭合S1时，只有灯泡L1工作，电压表测L1两端的电压，即电源电压，电流表测量通过L1的电流；再闭合开关S2时，两个灯泡并联，电压表仍然测量L1的电压，还等于电源电压，因此电压表的示数不变；电流表在干路上，测量两个灯泡的电流之和，因此它的示数增大，故B正确；
C.若电压表和电流表位置对调，那么闭合两个开关后，电压表串联在干路上，由于它的电阻很大，因此电流会很小，两个表都不会烧坏，故C错误；
D.闭合两个开关后，灯泡并联，如果L1被短路，那么L2肯定同时被短路，即L2肯定不亮，故D错误。
 2.如实物图所示，以下判断正确的是（    ）  A.灯L1与灯L2并联，电压表测灯L1两端的电压   B.灯L1与灯L2并联，电压表测灯L2两端的电压
C.灯L1与灯L2串联，电压表测灯L1两端的电压   D.灯L1与灯L2串联，电压表测灯L2两端的电压【答案】C   【解析】（1）如果电路中只有一条通路，那么用电器串联；如果电路中有两条或两条以上的通路，那么用电器并联；
（2）电压表并联在哪个用电器两端，它就测谁的电压。
【解答】如下图所示，电路里只有一条通路，因此两个灯泡为串联；

电压表并联在灯泡L1的两端，因此测灯泡L1的电压。

 3.如图甲所示电路中，电压表测量的是________（填“L1”或“L2”）两端的电压，电压表的示数如图乙所示，若电源电压为6伏，则灯L1两端电压为________伏。【答案】L2；3.6   【解析】电压表是与被测电路并联的，判断出电压表与哪个电灯并联，再根据串联电路的特点求得L1的电压．【解答】电压表并联在了L2的两端，读数为2.4V，则L1的电压U1=U-U2=6V-2.4V=3.6V．
 4.（2019八上·新昌期末）如图甲所示电路，两个电流表指针偏转情况均如图乙所示，则灯泡L1和L2中的电流分别为________安，________安，此时L1、L2两端的电压分别为U1、U2，则U1：U2=________ 。
    【答案】1．2；0．3；1：1   【解析】（1）每个电流表都会有两个量程，即0~0.6A和0~3A的量程，根据指针位置读出两个示数；根据两个电流表的位置判断它们所测电流的大小，然后与两个示数对应，最后根据I总=I1+I2计算即可；
（2）根据并联电路的电压规律分析计算即可。 【解答】根据甲图可知，两个灯泡并联，电流表A1在干路上测总电流，A2在灯泡L2的支路上，测L2的电流；
根据并联电路中总电流等于各支路电流之和可知，A1的示数大于A2的示数；
根据乙图所示，当量程为0~0.6A时，分度值为0.02A，那么示数为0.3A；
当量程为0~3A时，分度值为0.1A，那么示数为1.5A；
因此干路电流为1.5A，灯泡L2的电流为0.3A；
那么通过灯泡L1的电流：I总=I1+I2=1.5A-0.3A=1.2A；
在并联电路中，各支路两端电压相等，那么 U1：U2= 1：1。
 4.5.3  相同偏转角度时，电压读数与计算注  意：当题目两电表未说明连接量程时，应先判断干路与支路，再根据电表读数5倍关系，判断各电表读数。必须先判断电压表测量哪部分用电器，再根据串并联电压特点得出答案1.如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（   ）  A.7.5V  1.5V         B.6V  1.5V              C.1.5V  7.5V            D.1.5V  6V【答案】B   【解析】首先根据串联电路的电压特点确定两个电压表的示数大小，然后再根据乙图确定两个电压表的示数，最后根据U总=U1+U2计算两个电阻的电压即可。
【解答】根据甲图可知，两个电阻串联，电压表V1测总电压，V2测R2的电压。
根据串联电路的电压规律可知，V1>V2；
根据乙图可知，当量程为0~3V时，分度值为0.1V，那么V2的示数为1.5V；
当量程为0~15V时，分度值为0.5V，那么V1的示数为7.5V；
那么R2两端的电压为1.5V，
而R1两端的电压为：U1=U总-U2=7.5V-1.5V=6V。
 2.（2020·三门模拟）在某次电学实验中，小科按如图(1)所示的电路连接仪器，闭合开关S后电压表V1和V2的示数如图(2)所示，下列对该电路分析不正确的是(    )   A.两表量程不同，L1和L2串联     B.两表量程不同，L1短路
C.两表量程相同，L1开路              D.两表量程相同，L2短路【答案】B   【解析】首先根据串联电路的电压规律，对两个电压表的示数大小关系进行判断，然后根据图（2）读出两个表的示数，然后分析判断即可。 【解答】分析（1）图可知，两个灯泡串联，电压表V1测L1的电压，V2测总电压。因为串联电路中总电压等于各处电压之和，所以V1的示数应该大于V2的示数。根据图（2）可知，V1选择量程0~15V，示数为4.5V；V2选择量程0~3V，示数为0.9V，因此两个表的量程不同，L1和L2串联，故A正确不合题意，B错误符合题意；
当L1开路时，电压表V1与L2串联。由于它的内阻很大，所以几乎分得全部电压，因此它的示数和V1的示数相同，故C正确不合题意；
如果L2断路，那么电路里只有灯泡L1，它的电压等于电源电压，即V1和V2示数相同，那么选择了相同的量程，故D正确不合题意。
 3.（2019八上·仙居期中）在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别为（    ）  A.4.8V，1.2V    B.6V，1.2V     C.1.2V，6V     D.1.2V，4.8V【答案】A   【解析】首先根据串联电路的电压规律判断两个电压表示数的大小，然后读出两个电压表的示数，从而确定它们之间的对应关系，最后根据串联电路的电压规律计算即可。 【解答】根据a图可知，电阻R1与R2串联，电压表V2测R2的电压，V1测总电压；
根据串联电路的电压规律可知，V1＞V2；
根据b图可知，两个电压表的读数分别为1.2V和6V，那么V1的示数为6V，V2的示数为1.2V；
即电阻R2两端的电压为1.2V，而R1两端的电压为：U1=U总-U2=6V-1.2V=4.8V。
 4.（2018八下·海曙期末）在如图所示电路中，两个电压表均有两个量程(0～3V，0～15V)，闭合开关，两电压表指针偏转角度相同且未超过量程。则电压表 V1 和 V2 的比值 U1∶U2=_______，电阻R1:R2=________。【答案】1:5；4:1   【解析】先分析出两个电压表分别测量的量，然后根据电压表刻度的特点得出两者示数的关系；再根据串联电路的特点得出电阻的比值。
【解答】这是一个串联电路，电压表V1与 R2并联，测量R2两端的电压，电压表V2与电源并联，测量电源电压，所以U2大于U1，因为电压表大小刻度之间电压是5倍的关系，所以根据“两电压表指针偏转角度相同且未超过量程”可知U1:U2=1:5；根据U1:U2=1:5可知，R1两端的电压与R2两端的电压之比为1:4，因为串联电路是一个分压电路，各电阻两端的电压与电阻成反比，所以可得 R1:R2=4:1。
 5.（2020八上·吴兴期末）如图甲所示电路，当开关S闭合后，两电流表的指针偏转角度均如图乙所示。已知灯L1的阻值为20Ω，请计算：（写出计算过程）   （1）通过灯L2的电流大小；    （2）电源电压；    （3）灯L2的阻值。    【答案】（1）则通过L2的电流I2＝Ib﹣Ia＝1.5A﹣0.3A＝1.2A
（2）U＝I1R1＝0.3A×20Ω＝6V
（3）R2＝U/I2=6V/1.2A＝5Ω   【解析】（1）根据并联电路的电流特点判断两个电流表的示数大小，然后分别读出乙图中电流表的两个示数，再将它们对应起来，最后根据I总=I1+I2计算；
（2）已知电流和电阻，根据公式U＝I1R1 计算即可；
（3）已知电压和电流，根据公式计算即可。 【解答】（1）根据甲图可知，灯泡L1与L2并联，电流表a测通过L1的电流，b测干路电流；
那么b的示数大于a的示数；
根据乙图可知，当量程为0~0.6A时，分度值为0.02A，示数为0.3A；当量程为0~3A时，分度值为0.1A电流表的示数为1.5A；
那么通过灯泡L2的电流为： I2＝Ib-Ia＝1.5A﹣0.3A＝1.2A。
（2）电源电压U=U1= I1R1＝0.3A×20Ω＝6V ；
（3）灯L2的阻值：。
