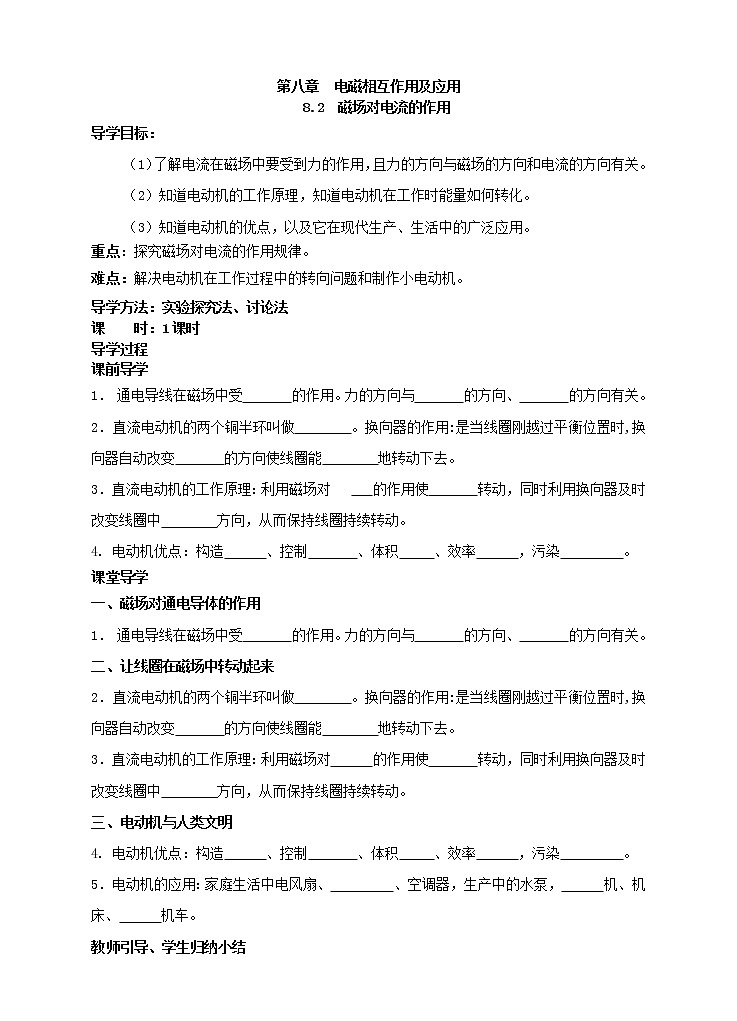

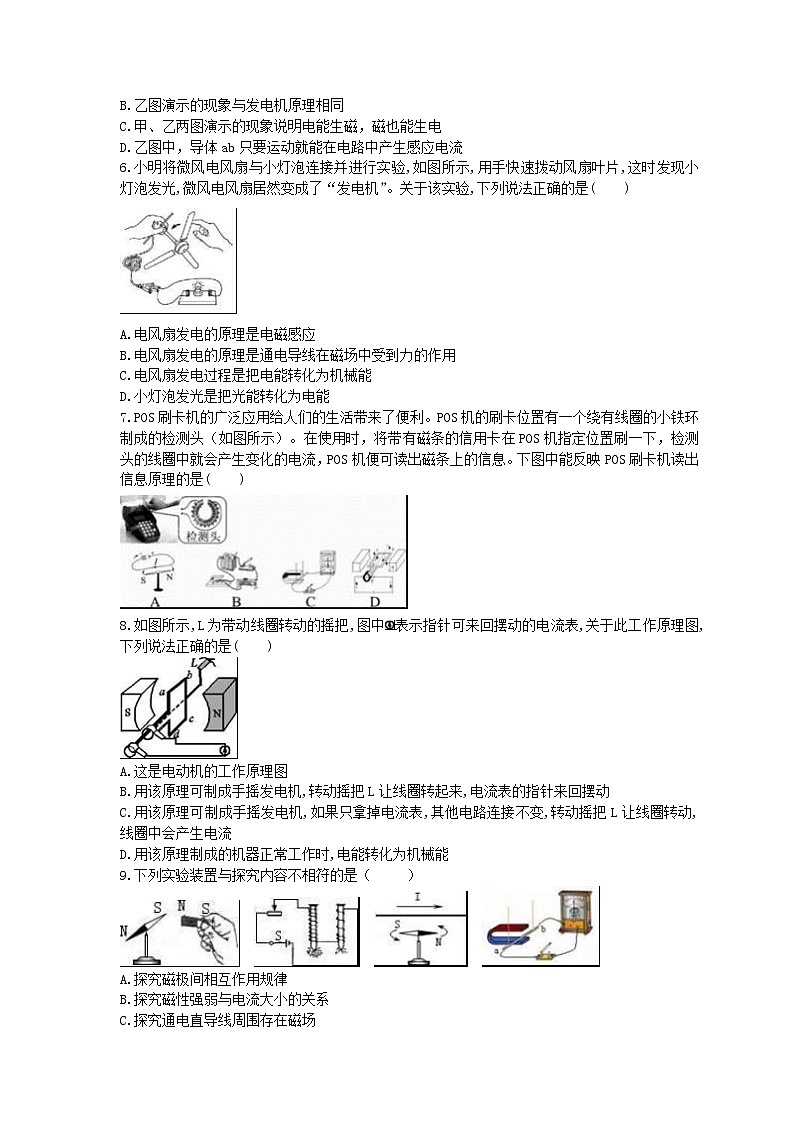

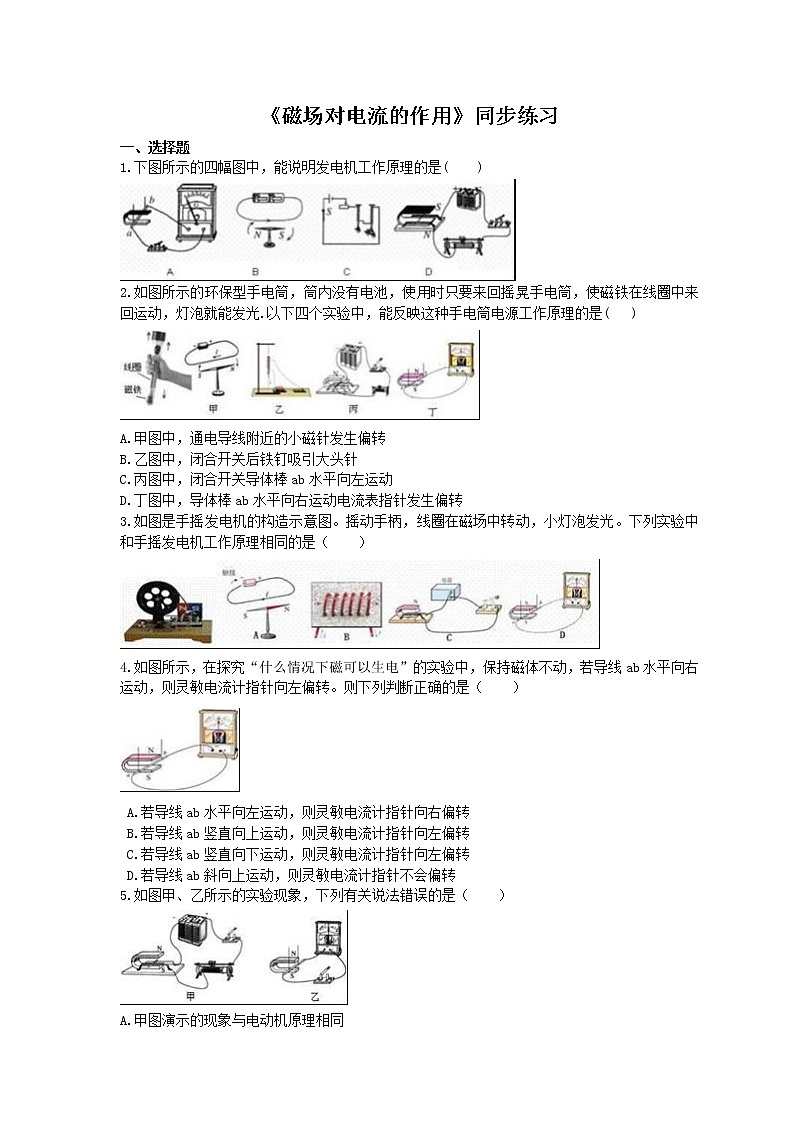

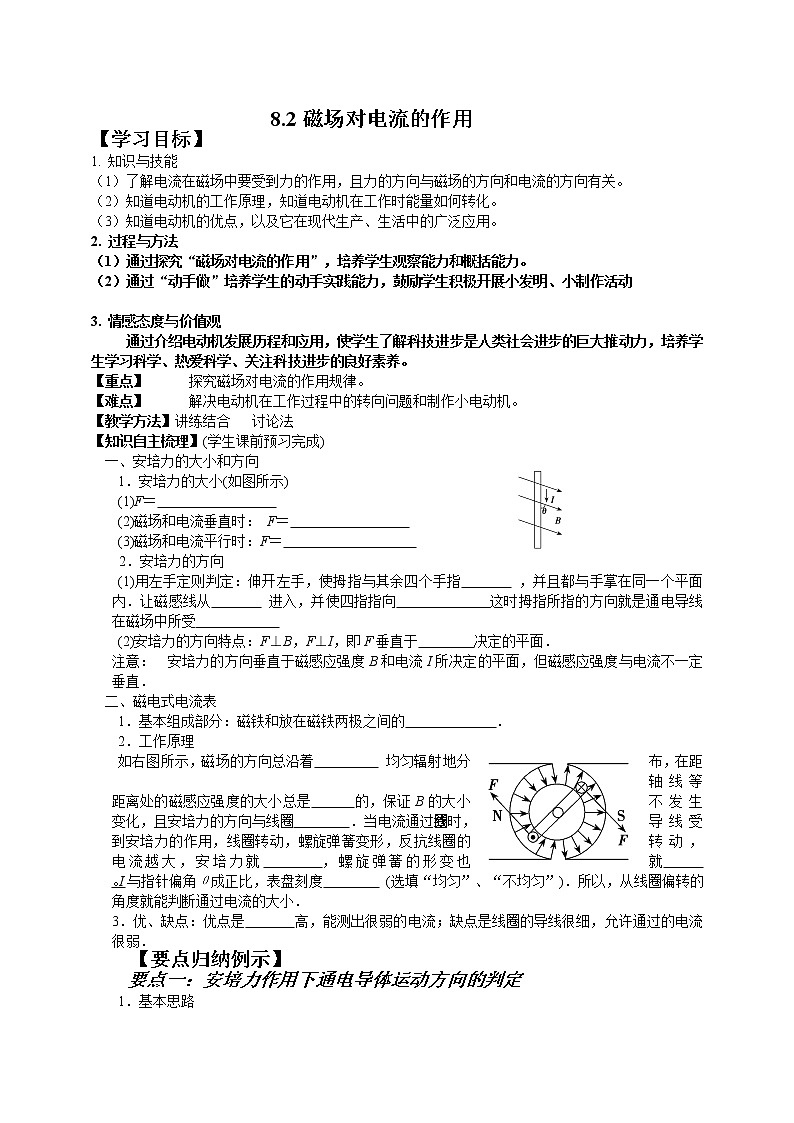

这是一份物理九年级上册2 磁场对电流的作用说课ppt课件，文件包含教学课件《磁场对电流的作用》教科pptx、同步练习《磁场对电流的作用》教科doc、导学案《磁场对电流的作用》教科doc、教学设计《磁场对电流的作用》教科doc、电动机理wmv、磁电力wmv等6份课件配套教学资源，其中PPT共40页， 欢迎下载使用。

你玩过电动玩具汽车吗？拆开后会发现，里面装有一个小电动机。
接通电源，电动机立刻转动起来，并带动车轮旋转。
家用洗衣机靠电动机来驱动
电动机是应用最广泛的机械之一，你家中许多电器就是由它驱动的。
电动机为什么能够转动呢？
你知道电动机是利用什么原理工作的吗？
电动机通电后为什么能够转动呢？
一、磁场对通电导线的作用
电动机通过电流时才会转动。
电流能产生磁场，磁场对磁极有作用。那么磁场对电流会不会有作用呢？
实验探究 让通电导体在磁场中动起来
如图所示，把一根直导线ab放在磁场中，导体两端通过光滑的金属导杆与电源、开关相连。
① 闭合开关，观察铝制直导体运动。
② 改变电流方向或改变磁场方向。
　　闭合开关，原来静止在磁场中的导体发生运动。
　　 电流方向不变，改变磁场方向，磁场中导体运动方向发生了改变。
分析论证：电流方向不变时，改变磁场方向，磁场对导体的力方向也发生了改变。
　　磁场方向不变，改变电流方向，磁场中导体运动方向也发生了改变。
分析论证：磁场方向不变时，改变电流方向，磁场对导体的力方向也发生了改变。
实验表明：通电导线在磁场中受力的作用。
力的方向与电流的方向、磁场的方向有关。
　　从能量角度来看，磁场对电流的作用，表明电能可以转化为机械能。因此提出了电动机的设想。经过发明家们几十年的努力，适用的电动机的制造技术采逐渐完善。
　　1873年，维也纳博览会上，一位工作人员很偶然地把两台的发电机连在一起，一台发电机产生的电流通过另一台发电机线圈，后一台发电机竞转动起来！
二、让线圈在磁场中转起来
　　这个偶然的发现表明，电动机和发电机应该有类似的结构。可以把通电线圈放在磁场中，使之转动，从而将电能转化为机械能。
　　如图所示，拿出你做的小发电机，接通电源，让电流通过线圈，看看线圈能持续转动吗？
实验探究 磁场对通电线圈的作用
　　当线圈处在这个位置时，ab边和cd边中的电流方向相反，所以受到的力的方向相反且不再同一条直线上，从我们这个角度看去，线圈将顺时针转动。
　　当线圈转过这个平衡位置时，线圈受到的两个力将阻碍它沿原方向继续转动，所以线圈不能持续将转动。
　　通电线圈可以在磁场里转动过一定角度，但不能持续转动。
　　为什么线圈不能持续转动呢?
　　通电线圈在磁场中两边受力，但方向相反，发生顺时针转动。
　　当线圈的平面与磁场垂直时，通电线圈受平衡力作用，达到平衡位置。这时由于惯性，线圈还会继续转动。
　 线圈靠惯性越过平衡位置后，磁场力作用的结果使线圈逆时针旋转。
　　通电线圈最后静止在平衡位置。
　　怎样才能使线圈持续转动呢？上面的分析表明，如果在线圈刚转过平衡位置时，立即改变线圈中的电流方向，线圈就可以按原来的方向继续转动。
　　怎样才能使图中的线圈转动起来呢？用刀片将作为转轴的漆包线同侧的半边漆皮刮掉，然后把线圈放在支架上，一个小直流电动机就做好了。
动手做 制作一个电动机
　　接通电源，试一试，你做的小电动机能持续转动吗？和同学们分析，这个装置是怎样控制电流的方向的？
当线圈刚越过平衡位置时,换向器自动改变电流的方向使线圈能持续地转动下去
直流电动机的结构及工作原理
换向器：使线圈一转过平衡位置就改变线圈中的电流方向
　　观察如图的电动机模型的结构，将电动机连接一个开关，再接到电源上。接通电源，看电动机能否持续转动。
观察 电动机模型
　　进行各种变化，如改变磁铁的磁极方向，改变磁铁与线圈的距离，或水平放置磁铁，观察电动机转动情况的变化。
　　利用磁场对电流的作用使线圈转动，同时利用换向器及时改变线圈中电流方向，从而保持线圈持续转动。这就是直流电动机的工作原理。
直流电动机的工作原理
工作原理：通电线圈在磁场中受力而转动
能量转化：电能转化为机械能
基本构造:主要由
电动机优点：构造简单、控制方便、体积小、效率高，污染小。
电动机应用：电风扇、洗衣机、空调器、水泵，起重机、机床、电力机车。
三、电动机与人类文明
现代化汽车上的小型电动机
