2022年河北省初中毕业生升学模拟考试试卷（含解析）

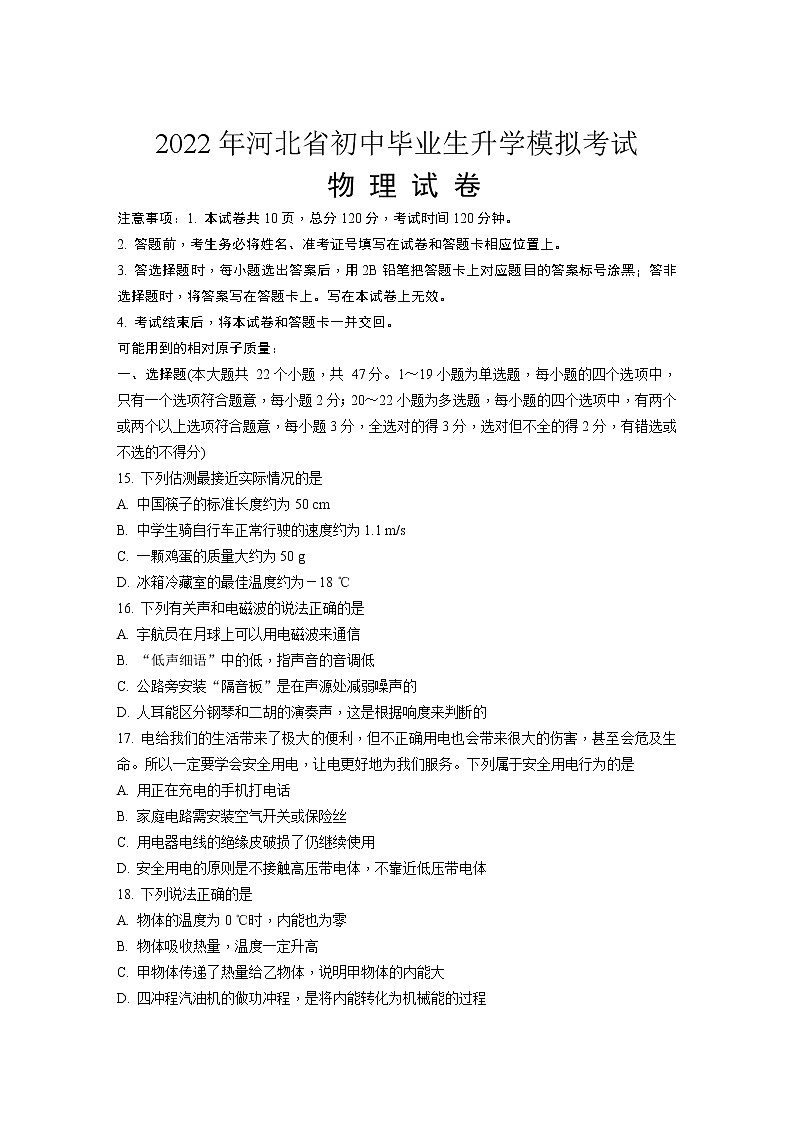

2022年河北省初中毕业生升学模拟考试

 物 理 试 卷

注意事项：1. 本试卷共10页，总分120分，考试时间120分钟。

2. 答题前，考生务必将姓名、准考证号填写在试卷和答题卡相应位置上。

3. 答选择题时，每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；答非选择题时，将答案写在答题卡上。写在本试卷上无效。

4. 考试结束后，将本试卷和答题卡一并交回。

可能用到的相对原子质量：

一、选择题(本大题共 22个小题，共 47分。1～19小题为单选题，每小题的四个选项中，只有一个选项符合题意，每小题2分；20～22小题为多选题，每小题的四个选项中，有两个或两个以上选项符合题意，每小题3分，全选对的得3分，选对但不全的得2分，有错选或不选的不得分)

15. 下列估测最接近实际情况的是

A. 中国筷子的标准长度约为50 cm

B. 中学生骑自行车正常行驶的速度约为1.1 m/s

C. 一颗鸡蛋的质量大约为50 g

D. 冰箱冷藏室的最佳温度约为－18 ℃

16. 下列有关声和电磁波的说法正确的是

A. 宇航员在月球上可以用电磁波来通信

B. “低声细语”中的低，指声音的音调低

C. 公路旁安装“隔音板”是在声源处减弱噪声的

D. 人耳能区分钢琴和二胡的演奏声，这是根据响度来判断的

17. 电给我们的生活带来了极大的便利，但不正确用电也会带来很大的伤害，甚至会危及生命。所以一定要学会安全用电，让电更好地为我们服务。下列属于安全用电行为的是

A. 用正在充电的手机打电话

B. 家庭电路需安装空气开关或保险丝

C. 用电器电线的绝缘皮破损了仍继续使用

D. 安全用电的原则是不接触高压带电体，不靠近低压带电体

18. 下列说法正确的是

A. 物体的温度为0 ℃时，内能也为零

B. 物体吸收热量，温度一定升高

C. 甲物体传递了热量给乙物体，说明甲物体的内能大

D. 四冲程汽油机的做功冲程，是将内能转化为机械能的过程

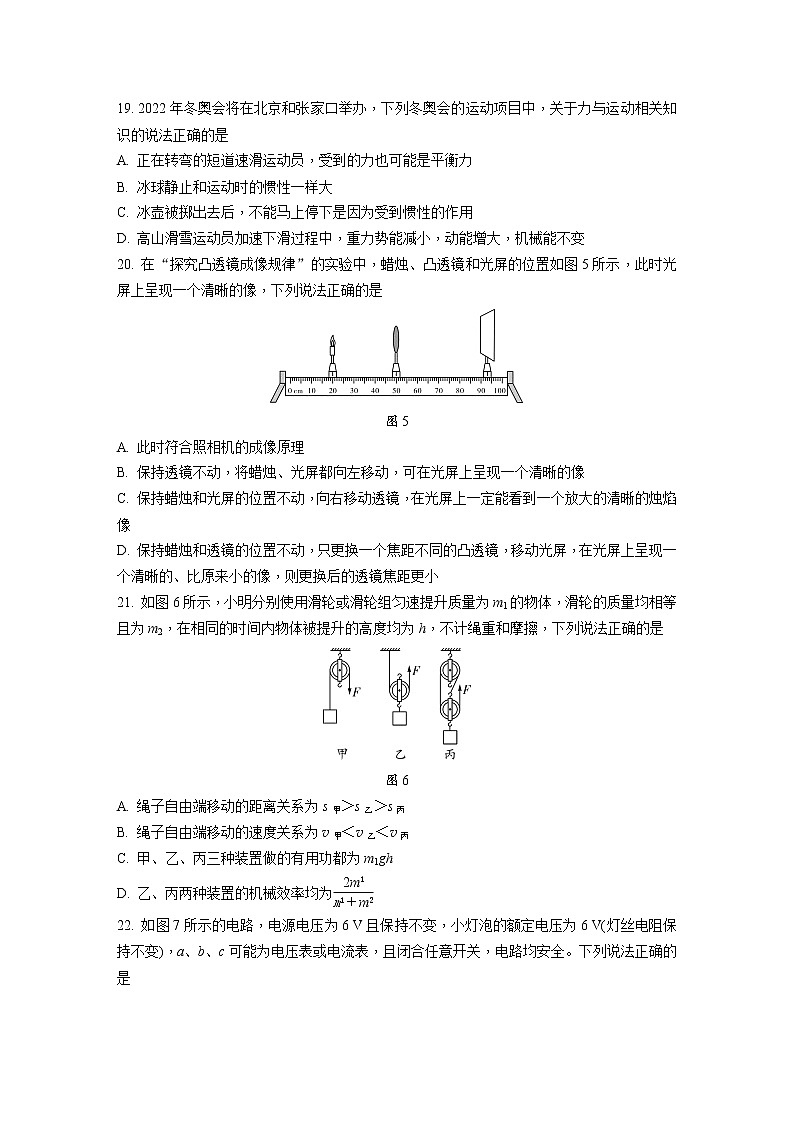

19. 2022年冬奥会将在北京和张家口举办，下列冬奥会的运动项目中，关于力与运动相关知识的说法正确的是

A. 正在转弯的短道速滑运动员，受到的力也可能是平衡力

B. 冰球静止和运动时的惯性一样大

C. 冰壶被掷出去后，不能马上停下是因为受到惯性的作用

D. 高山滑雪运动员加速下滑过程中，重力势能减小，动能增大，机械能不变

20. 在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图5所示，此时光屏上呈现一个清晰的像，下列说法正确的是

图5

A. 此时符合照相机的成像原理

B. 保持透镜不动，将蜡烛、光屏都向左移动，可在光屏上呈现一个清晰的像

C. 保持蜡烛和光屏的位置不动，向右移动透镜，在光屏上一定能看到一个放大的清晰的烛焰像

D. 保持蜡烛和透镜的位置不动，只更换一个焦距不同的凸透镜，移动光屏，在光屏上呈现一个清晰的、比原来小的像，则更换后的透镜焦距更小

21. 如图6所示，小明分别使用滑轮或滑轮组匀速提升质量为m1的物体，滑轮的质量均相等且为m2，在相同的时间内物体被提升的高度均为h，不计绳重和摩擦，下列说法正确的是

图6

A. 绳子自由端移动的距离关系为s甲＞s乙＞s丙

B. 绳子自由端移动的速度关系为v甲＜v乙＜v丙

C. 甲、乙、丙三种装置做的有用功都为m1gh

D. 乙、丙两种装置的机械效率均为

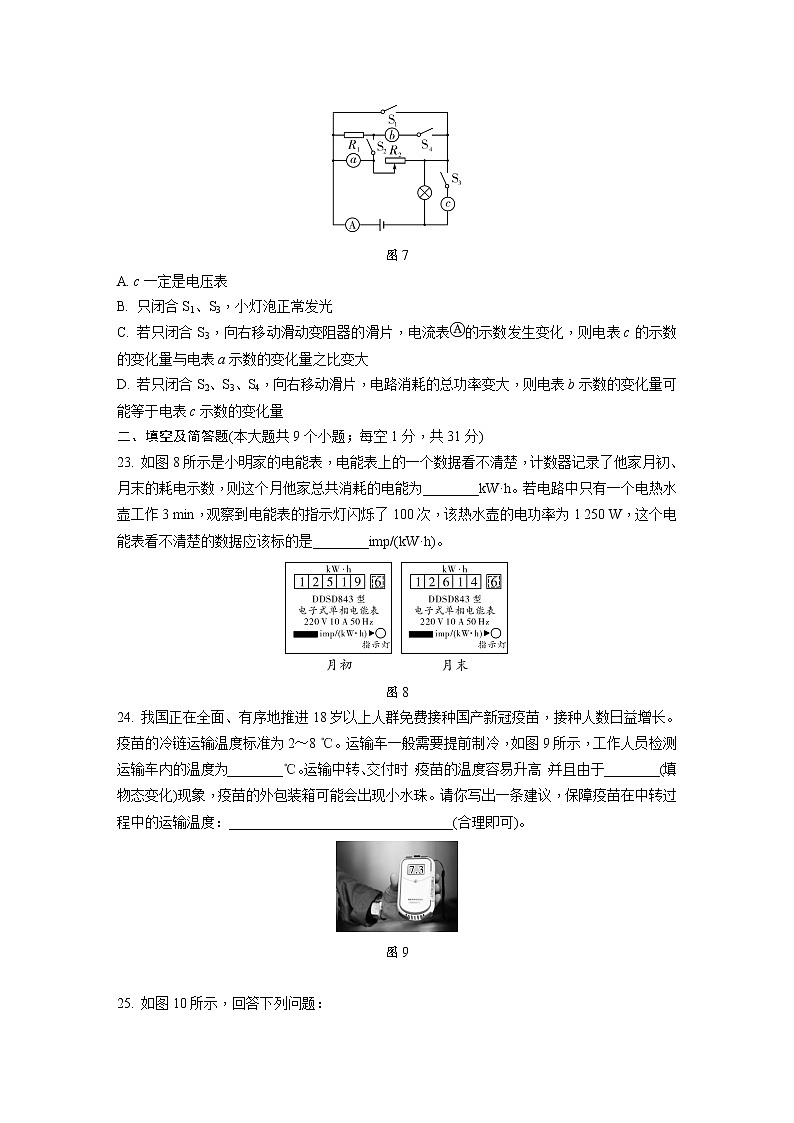

22. 如图7所示的电路，电源电压为6 V且保持不变，小灯泡的额定电压为6 V(灯丝电阻保持不变)，a、b、c可能为电压表或电流表，且闭合任意开关，电路均安全。下列说法正确的是

图7

A. c一定是电压表

B. 只闭合S1、S3，小灯泡正常发光

C. 若只闭合S3，向右移动滑动变阻器的滑片，电流表的示数发生变化，则电表c的示数的变化量与电表a示数的变化量之比变大

D. 若只闭合S2、S3、S4，向右移动滑片，电路消耗的总功率变大，则电表b示数的变化量可能等于电表c示数的变化量

二、填空及简答题(本大题共9个小题；每空1分，共31分)

23. 如图8所示是小明家的电能表，电能表上的一个数据看不清楚，计数器记录了他家月初、月末的耗电示数，则这个月他家总共消耗的电能为________kW·h。若电路中只有一个电热水壶工作3 min，观察到电能表的指示灯闪烁了100次，该热水壶的电功率为1 250 W，这个电能表看不清楚的数据应该标的是________imp/(kW·h)。

图8

24. 我国正在全面、有序地推进18岁以上人群免费接种国产新冠疫苗，接种人数日益增长。疫苗的冷链运输温度标准为2～8 ℃。运输车一般需要提前制冷，如图9所示，工作人员检测运输车内的温度为________℃。运输中转、交付时，疫苗的温度容易升高，并且由于________(填物态变化)现象，疫苗的外包装箱可能会出现小水珠。请你写出一条建议，保障疫苗在中转过程中的运输温度：________________________________(合理即可)。

图9

25. 如图10所示，回答下列问题：

图10

(1)利用甲图的工作原理可以制成________机；

(2)乙图是________机的物理模型；

(3)丙图中，闭合开关S后，小磁针静止时N极的指向如图所示，据此判断出________(选填“a”或“b”)端是电源的正极。

26. 古诗是我国文学史上璀璨的明珠，许多脍炙人口的诗句包含着丰富的物理知识，例如：“花开红树乱莺啼，草长平湖白鹭飞”。一只白鹭在湖面飞行，在水中会出现它的“倒影”，若它距湖面10 m，那它与“倒影”相距________m，当白鹭向湖面俯冲过来时，它在湖水中的“倒影”将________(选填“变大”“变小”或“不变”)。如图11所示，假设白鹭经过图中S点时，在岸边A点的小明正好看到白鹭在水中的像，请完成小明看到水中白鹭的光路图。

图11

三、实验探究题(本大题共4个小题；第32小题4分，第33小题6分，第34、35小题各7分，共24分)

32. 小明同学用一根细线、一个乒乓球、一个铅垂线、大烧杯和足够的水等来验证浮力的方向总是竖直向上的。

　图17

(1)实验过程：

①将铅垂线自由垂下并使其稳定不摇晃；

②将细线两端分别固定在乒乓球和大烧杯的底部；

③将水缓慢注入大烧杯，直至乒乓球有一半体积浸没在水中时停止注水，如图17所示，待其稳定后，观察______________________的位置；

④将大烧杯底部一端不同程度地垫高，待其稳定后，观察实验现象。

(2)验证方法：若_________________________，则说明浮力的方向总是竖直向上的。

(3)若剪断细线，乒乓球静止后，水对大烧杯底部的压力________(选填“变大”“变小”或“保持不变”)。

(4)请写出实验中还涉及到的一条物理知识：__________________________________________

______________________________。(合理即可)

33. 中考体育即将到来，几个同学讨论怎样才能把实心球掷得更远。

小明认为：实心球掷出的距离可能与掷出实心球时的速度大小有关；

小红认为：实心球掷出的距离可能与掷出实心球时的射出仰角(投掷方向与水平方向的夹角)有关。

图18

小亮说：“我们还是通过实验来探究吧”。于是他们制作了一个小球弹射器(如图18所示)，它能使小球以不同速度大小和方向射出，弹射方向与水平方向的夹角，可由固定在铁架台上的量角器读出。他们通过5次实验得到如表中的数据：

(1)为了验证小明的猜想，应选用序号为________的三组实验数据，得出的结论是：在射出仰角一定时，小球射出速度越________(选填“大”或“小”)，射出距离越远。

(2)为了验证小红的猜想，应选用序号为________的三组实验数据，得出的结论是：小球的射出速度一定时，随着射出仰角的增大，射出距离____________________________。

(3)小亮认为要使(2)中的结论更可靠，还需要完善实验方案，你认为小红还能做的改进是：________________________________________。

图19

【拓展】小亮想知道上述实验中实心小球的密度，于是利用塑料碗、大烧杯等器材进行了如图19所示实验，图中三种情况下烧杯内水的深度分别为h1、h2、h3。则该小球的密度ρ＝________________________________________________________________________。

(用已知量和测量量表示，水的密度为ρ水)

34. 小明利用如图20所示的电路探究串联电路电压的规律。所用器材：三节新干电池，两个电压表(0～3 V，0～15 V)，一个滑动变阻器(20 Ω　1 A)，两个相同的小灯泡，一个开关及若干导线。

(1)请用笔画线代替导线，将图20中电压表接入电路，要求测L1、L2两端的电压之和。

(2)闭合开关前应将滑动变阻器滑片向________(选填“A”或“B”)端滑动。

(3)若闭合开关时发现，两个电压表指针猛向右偏转且其中一个超出最大量程，出现这种情况的可能原因是____________________________________。

(4)排除故障后，闭合开关，调节滑动变阻器滑片到合适的位置，分别记下电压表、的示数，实验数据记录如表所示。为了测量小灯泡L1两端的电压，小明认为保持电压表的连接点E不动，只断开连接点F，并改接到L1的接线柱C上，就可测量灯泡L1两端的电压，他的操作存在的问题是________________________________ 。

(5)正确操作后，L1两端的电压表的示数如图21所示，请将表格数据补充完整。通过对实验表格的分析初步得出的结论为两灯泡的总电压等于每个灯泡两端电压之和，且每个灯泡两端的电压都相等。小明设计的方案是否存在不足，如果存在不足请写出应该如何改进：______________________________________。

【拓展】小明用“2 V　1 W”和“4 V　4 W”小灯泡替换上述实验中的L1和L2，调节滑动变阻器的滑片，该电路消耗的最大功率是________W。

四、计算应用题(本大题共3个小题；第36小题5分，第37小题6分，第38小题7分，共18分。解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分)

37. D6736次动车组由8节车厢连接而成，部分行程见下方的列车时刻表。若平均每节车厢和乘客的总质量均为6×104 kg，每节车厢与铁轨的接触面积均为1.5 m2。车在行驶过程中阻力恒为重力的0.1倍。(g取10 N/kg)求：

(1)动车组每节车厢静止时对水平铁轨的压强；

(2)动车组从石家庄到达正定时，牵引力做功的实际功率；

(3)动车组行驶途中要穿过一条隧道，动车以144 km/h的速度匀速行驶，用了30 s完全穿过长度为1 000 m的隧道，动车组每节车厢的平均长度是多少？

38. 如图28所示电路，电源电压恒定不变，定值电阻R1＝10 Ω，R2＝30 Ω，电流表量程为0～3 A，电压表、的量程为0～3 V、0～15 V。闭合开关S，电流表的示数为0.45 A。求：

(1)电阻R1消耗的功率；

(2)电源电压；

(3)现有三个滑动变阻器：“20 Ω　2 A”、“100 Ω　2 A”、“150 Ω　1 A”，请选择其中一个替换定值电阻R1或R2中的一个，要求闭合开关S，移动滑动变阻器的滑片，在保证电路中各元件都能安全工作的情况下电路中的电功率变化量最大。通过计算说明应选择哪个电阻，并求出电功率的最大变化量。

图28

物理答案

一、选择题

15. C　【解析】中国筷子的标准长度约为25 cm，A错误；中学生骑自行车正常行驶的速度约为5 m/s，B错误；一颗鸡蛋的质量大约为50 g，C正确；冰箱冷藏室的最佳温度约为3～8 ℃，D错误。故选C。

16. A　【解析】电磁波可以在真空中传播，所以宇航员在月球上可以用电磁波来通信，A正确；“低声细语”中的低，指声音的响度小，B错误；公路旁安装“隔音板”是在传播过程中减弱噪声的，C错误；不同发声体由于材料、结构不同，发出的声音音色不同，人耳能区分钢琴和二胡的演奏声，这是根据音色来判断的，D错误。故选A。

17. B　【解析】若用正在充电的手机打电话，容易发生手机电池爆炸事故，A错误；家庭电路中安装空气开关或保险丝可以避免因电流过大而发生火灾，B正确；电线的绝缘皮破损时应及时更换，否则容易发生触电事故，C错误；安全用电的基本原则是：不直接接触低压带电体，不靠近高压带电体，D错误。故选B。

18. D　【解析】一切物体在任何情况下都有内能，A错误；物体吸收热量，温度可能上升，可能保持不变，B错误；热传递的条件是物体间存在温度差，与内能没有直接关系，C错误；汽油机的做功冲程是将内能转化为机械能，D正确。故选D。

19. B　【解析】正在转弯的短道速滑运动员，其速度的方向一定是改变的，所以其做的是变速运动，不可能是受到平衡力的作用，A错误；惯性的大小只与物体的质量有关，则冰球静止和运动时的惯性一样大，B正确；冰壶被掷出去后不能马上停下是因为冰壶具有惯性，仍要保持原来的运动状态继续向前运动一段距离，惯性不是力，不能说“受到惯性的作用”，C错误；运动员加速下滑过程中，质量不变、速度变大，动能变大，同时高度减小，重力势能减小；运动员在下滑过程中需要克服空气阻力和摩擦阻力做功，一部分机械能转化为内能，所以机械能减小，D错误。故选B。

20. BD　【解析】由图可知，此时物距小于像距，且光屏上成清晰的像，所以此成像规律与生活中的投影仪成像原理一致，A错误；保持透镜不动，蜡烛、光屏都向左移动，当物距大于二倍焦距、像距在一倍焦距与二倍焦距之间某处时，光屏上可能会呈现一个清晰的像，B正确；保持蜡烛和光屏的位置不动，向右移动透镜，在光屏上能成一个倒立、缩小的清晰的烛焰像，这是光路可逆的原理，C错误；保持蜡烛和透镜的位置不动，只更换一个焦距不同的凸透镜，像变小；说明凸透镜的折光能力增强，像提前会聚，即更换后的透镜焦距更小，D正确。故选BD。

21. BC　【解析】每个滑轮的质量都相等，在相同的时间内物体被提升的高度均为h，不计绳重和摩擦，图甲为定滑轮，不省力也不省距离，绳子自由端移动的距离s甲＝h，绳子自由端移动的速度为v甲＝＝，绳子自由端的拉力F甲＝m1g，机械效率为η甲＝×100%＝＝100%；图乙为动滑轮，省力但费距离，绳子自由端移动的距离s乙＝2h，绳子自由端移动的速度为v乙＝＝，机械效率为η乙＝×100%＝＝＝；图丙为滑轮组，省力但费距离，绳子自由端移动的距离s丙＝3h，绳子自由端移动的速度为v丙＝＝，机械效率为η丙＝×100%＝＝＝；由于h＜2h＜3h，所以s甲＜s乙＜s丙，A错误；由于＜＜，所以v甲＜v乙＜v丙，B正确；三装置做的有用功都为W有＝Gh＝m1gh，C正确；机械效率η甲＝100%，η乙＝，η丙＝，D错误。故选BC。

22. ABD　【解析】如果c是电流表，闭合开关S1、S3时，电源被短路，电路不安全，所以c一定是电压表，A正确；只闭合S1、S3，电路为小灯泡的简单电路，小灯泡两端的电压等于电源电压，为6 V，所以此时小灯泡正常发光，B正确；若只闭合S3，向右移动滑片，电流表的示数发生变化，说明电表a为电流表，设滑动变阻器的滑片向右移动前后，电路中的电流为I1、I2，则电表c的示数的变化量为ΔU＝U2－U1＝I2RL－I1RL＝ΔIRL，电表a示数的变化量为ΔI，所以电表c的示数的变化量与电表a示数的变化量之比＝RL，灯泡的电阻保持不变，所以比值不变，C错误；若只闭合S2、S3、S4，向右移动滑片，电路消耗的总功率变大，说明电路中的电流变大，所以b为电压表，设电流的变化量为ΔI′，则电表b示数的变化量为ΔI′(R1＋RL)或ΔI′RL，电表c示数的变化量为ΔI′RL，所以电表b示数的变化量可能等于电表c示数的变化量，D正确。故选ABD。

二、填空及简答题

23. 95　1 600　【解析】这个月他家消耗的电能为：12 614.6 kW·h－12 519.6 kW·h＝95 kW·h；电热水壶工作3 min消耗的电能W＝Pt＝1 250 W×3×60 s＝2.25×105 J；设不清楚的数据为N，则W＝×3.6×106 J，解得N＝1 600。

24. 7.3　液化　中转时把疫苗放在恒温箱内(合理即可)　【解析】由题图可知，温度监测器显示车内的温度为7.3 ℃；中转、交付时，由于较冷的疫苗外包装遇到相对较热的空气中的水蒸气，水蒸气放热发生液化现象，变成小水珠；为了保障疫苗的运输温度，可以在中转时把疫苗放在恒温箱内，此类开放性设问的答案合理即可。

25. 电动　发电　b　【解析】(1)甲图中开关闭合后，电路中有电流，通电导体受到磁场力的作用发生运动， 利用这个原理可以制成电动机；(2)乙图是线圈在磁场中运动切割磁感线，产生电流，这是发电机的原理；(3)根据磁极间的相互作用，可判断出通电螺线管的右端为N极，由安培定则可知电流从通电螺线管右端流入，所以电源的b端为正极。

26. 20　不变　如图1所示

图1

【解析】白鹭在湖面的“倒影”属于平面镜成像；已知白鹭距水面10 m，像到水面的距离也是10 m，所以白鹭距“倒影”为10 m＋10 m＝20 m；由平面镜成像的特点可知，像和物体大小相等，所以当白鹭向湖面俯冲过来时，白鹭的倒影大小不变；根据平面镜成像时像与物的对称性，找到点S的像S′，然后连接AS′画出反射光线，这样AS′与平面镜(水面)有一个交点，此交点即为入射点，再连接S与入射点画出入射光线，注意标出箭头表示光的传播方向，如图1所示。

三、实验探究题

32. (1)细线与铅垂线　(2)细线与铅垂线始终平行

(3)变小　(4)重力的方向是竖直向下的(或“力的作用是相互的”、“水的密度大于乒乓球的密度”等，答案合理即可)

33. (1)1、2、5　大　(2)2、3、4　先变大后变小　(3)选择射出仰角为45°附近不同角度多次实验

【拓展】ρ水

【解析】(1)为了验证小明的猜想，即实心球掷出的距离可能与掷出实心球时的速度大小有关，就必须保持射出仰角一定，只改变射出速度：从表格中数据来看，序号1、2、5的射出仰角都是30°，射出速度不同，序号1的射出速度是5 m/s，射出距离是2.9 m；序号2的射出速度是10 m/s，射出距离是9.5 m；序号5的射出速度是15 m/s，射出距离是20.7 m；由此可得出结论：在射出仰角一定时，小球的射出速度越大，射击距离越远；(2)为了验证小红的猜想，即要探究射出距离与射出仰角的关系，就必须保持射出速度一定，只改变射出仰角：从表格中数据来看，序号2、3、4的射出速度都是10 m/s，射出仰角不同，序号2的射出仰角是30°，射出距离是9.5 m；序号3的射出仰角是45°，射出距离是10.8 m；序号4的射出仰角是60°，射出距离是9.1 m；当射出仰角是45°时，物体射击的距离最远；故结论为：小球的射出速度一定时，随着射出仰角的增大，射出的距离是先变大后变小；(3)实验中，为了获得普遍的规律，应多次测量，故实验的改进是：选择射出仰角为45°附近不同角度多次实验；【拓展】设大烧杯的底面积是S，由图19可知，塑料碗漂浮在水面上，当把小球放在塑料碗里，塑料碗还在水中漂浮。根据增加的重力等于增加的浮力，则小球的重力G球＝ΔF浮＝ΔG排＝Δm排g＝ρ水ΔV排g＝ρ水S(h2－h1)g，小球的质量m＝＝＝ρ水S(h2－h1)，小球的体积V＝S(h3－h1)，小球的密度ρ＝＝＝ρ水。

34. (1)如图2所示　(2)A　(3)小灯泡L2断路　(4)电压表的正负接线柱接反，不能达到实验目的　(5)1.2　存在不足，应该更换规格不同的灯泡进行多次实验　【拓展】2.25

图2

【解析】(1)电压表与被测器件并联，且电流正进负出；电源由3节新干电池组成，电压为4.5 V，所以选择0～15 V量程，具体如图2所示；(2)电路连接完成，闭合开关前应把滑动变阻器的滑片放在阻值最大处，图中A端离下接线柱最远，所以应将滑片放在A端；(3)两个电压表指针都向右偏转且其中一个超量程，说明电路中存在断路，电压表测的是电源电压，电压表有示数，说明与电压表串联的电路为通路，电压表有示数，说明与电压表串联的电路为通路，所以出现这种情况的可能原因为小灯泡L2断路；(4)保持电压表的连接点E不动，只断开连接点F，并改接到L1的接线柱C上，这样会使电流从电压表的负接线柱流入，正接线柱流出，即电压表的正负接线柱接反，电压表会反偏，不能达到实验目的；(5)由图21知，电压表选用小量程，分度值为0.1 V，则图中示数为1 V＋2×0.1 V＝1.2 V；实验中通过一次实验数据就得出结论，结果具有偶然性，为了得出普遍性的规律，应该更换规格不同的灯泡进行多次实验；【拓展】两个小灯泡的额定电流分别为I1＝＝＝0.5 A，I2＝＝＝1 A，若要保证两灯泡不受损坏，电路中的电流最大为0.5 A，两只小灯泡正常发光时的电阻为：R1＝＝＝4 Ω，电源电压为4.5 V，能使电路中电流达到0.5 A，所以电路中的最大功率为P最大＝UI＝4.5 V×0.5 A＝2.25 W。

四、计算应用题

37. 解：(1)每节车厢的重力G＝mg＝6×104 kg×10 N/kg＝6×105 N（1分）

静止时，车厢对水平铁轨的压力F压＝G＝6×105 N

动车组每节车厢静止时对水平铁轨的压强p＝＝＝4×105 Pa（1分）

(2)分析题意可知，动车组匀速行驶，牵引力等于阻力，F＝f＝kG总＝0.1×8×6×105 N＝4.8×105 N（1分）

牵引力做的功W＝Fs＝4.8×105 N×18 000 m＝8.64×109 J

行驶时间为t＝15 min＝100 s

牵引力做功的实际功率P＝＝＝9.6×106 W（1分）

(3)列车的速度v＝144 km/h＝40 m/s，穿过隧道的时间t′＝30 s，隧道长s隧道＝1 000 m

动车组行驶的路程s2＝vt′＝40 m/s×30 s＝1 200 m

动车组的总长度s车＝s－s隧道＝1 200 m－1 000 m＝200 m（1分）

动车组每节车厢的平均长度L＝＝＝25 m（1分）

38. 解：(1)由图知，两电阻串联，电流表测电路中电流，电压表测R1两端电压，电压表测R2两端电压，由串联电路电流特点知，电路电流I＝I1＝I2＝0.45 A

R1消耗的电功率为P1＝I2R1＝(0.45 A)2×10 Ω＝2.025 W（2分）

(2)由欧姆定律可得，R1两端的电压U1＝IR1＝0.45 A×10 Ω＝4.5 V

R2两端的电压为U2＝IR2＝0.45 A×30 Ω＝13.5 V

电源电压为U＝U1＋U2＝4.5 V＋13.5 V＝18 V（2分）

(3)由(2)可知，两电压表选择的量程均为0～15 V

若用滑动变阻器替换定值电阻R1，当电压表的示数U2最大＝15 V时电路中的电流最大，电路中的最大电流：I最大＝＝＝0.5 A

当电压表的示数U1最大＝15 V时，滑动变阻器接入电路的电阻最大

此时R2两端的电压：U2′＝U－U1最大＝18 V－15 V＝3 V

电路中的最小电流：I最小＝＝＝0.1 A

滑动变阻器接入电路的电阻最大为：R滑＝＝＝150 Ω

此时滑动变阻器只能选“150 Ω　1 A”

电路中电流的最大变化量：ΔI＝Imax－Imin＝0.5 A－0.1 A＝0.4 A

电路消耗的功率最大变化量为：ΔP＝UΔI＝18 V×0.4 A＝7.2 W（1分）

若用滑动变阻器替换定值电阻R2，电压表的示数U1最大＝15 V时电路中的电流最大

电路中的最大电流：I最大′＝＝＝1.5 A

当电压表的示数U2最大＝15 V时，滑动变阻器接入电路的电阻最大

此时R1两端的电压：U1″＝U－U2最大＝18 V－15 V＝3 V

电路中的最小电流：I最小′＝＝＝0.3 A

滑动变阻器接入电路的电阻最大为：R滑＝＝＝50 Ω

此时滑动变阻器只能选“100 Ω　2 A”

电路中电流的最大变化量：ΔI′＝Imax′－Imin′＝1.5 A－0.3 A＝1.2 A

电路消耗的功率最大变化量为：ΔP′＝UΔI′＝18 V×1.2 A＝21.6 W（1分）

因为ΔP＜ΔP′，所以只能选“100 Ω　2 A”规格的滑动变阻器来替换定值电阻R2；电路消耗功率的最大变化量为21.6 W（1分）
