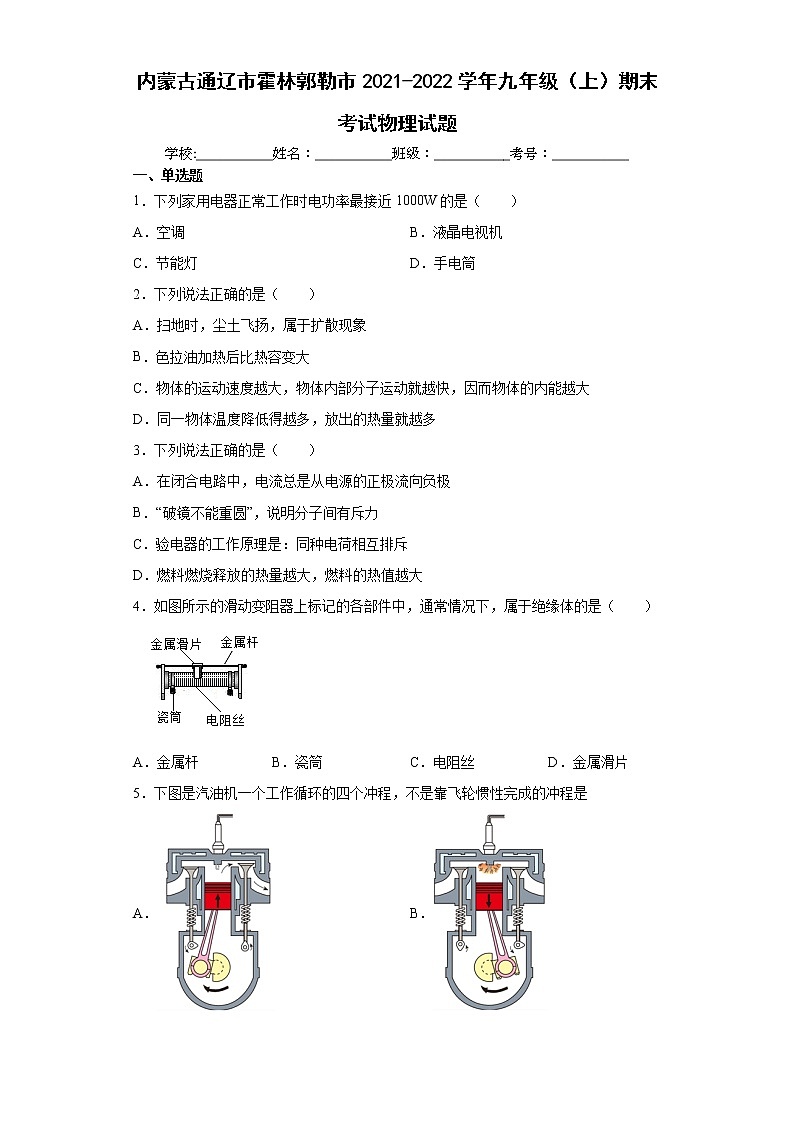

内蒙古通辽市霍林郭勒市2021-2022学年九年级（上）期末考试物理试题（word版含答案）

这是一份内蒙古通辽市霍林郭勒市2021-2022学年九年级（上）期末考试物理试题（word版含答案），共12页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

一、单选题
1．下列家用电器正常工作时电功率最接近1000W的是（ ）
A．空调B．液晶电视机
C．节能灯D．手电筒
2．下列说法正确的是（ ）
A．扫地时，尘土飞扬，属于扩散现象
B．色拉油加热后比热容变大
C．物体的运动速度越大，物体内部分子运动就越快，因而物体的内能越大
D．同一物体温度降低得越多，放出的热量就越多
3．下列说法正确的是（ ）
A．在闭合电路中，电流总是从电源的正极流向负极
B．“破镜不能重圆”，说明分子间有斥力
C．验电器的工作原理是：同种电荷相互排斥
D．燃料燃烧释放的热量越大，燃料的热值越大
4．如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（ ）
A．金属杆B．瓷筒C．电阻丝D．金属滑片
5．下图是汽油机一个工作循环的四个冲程，不是靠飞轮惯性完成的冲程是
A．B．C．D．

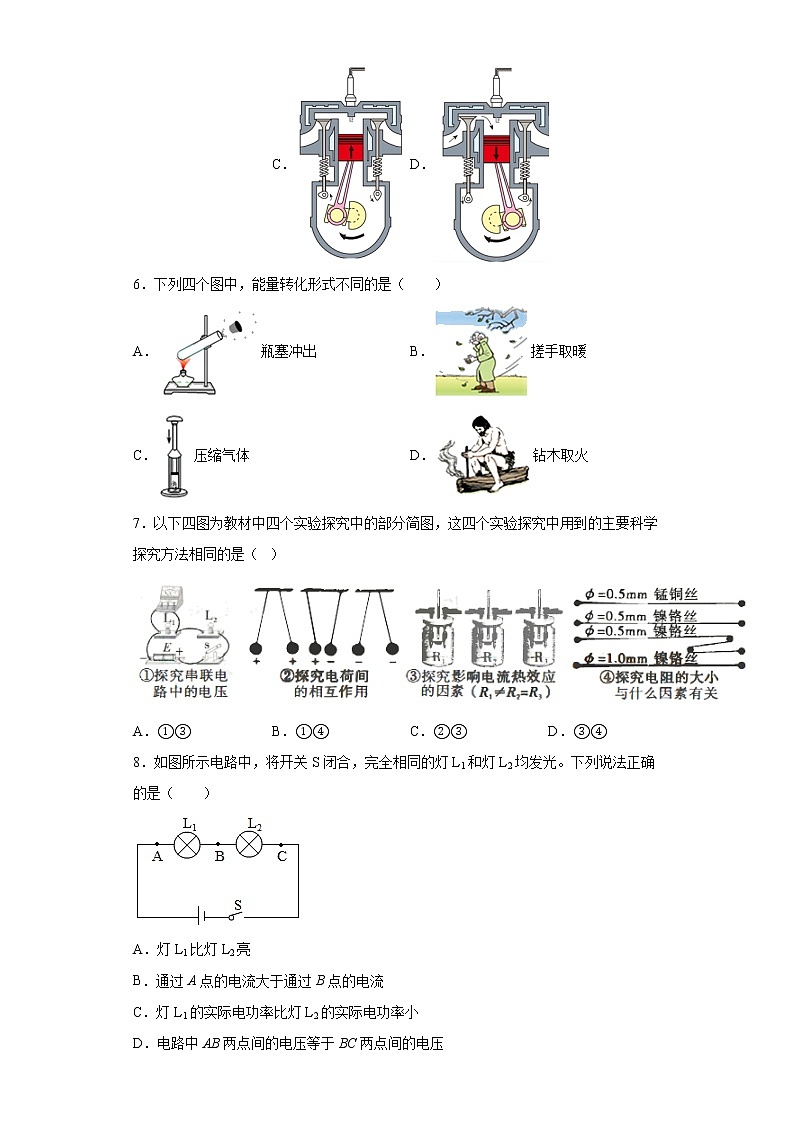

6．下列四个图中，能量转化形式不同的是（ ）
A．瓶塞冲出B．搓手取暖
C．压缩气体D．钻木取火
7．以下四图为教材中四个实验探究中的部分简图，这四个实验探究中用到的主要科学探究方法相同的是（ ）
A．①③B．①④C．②③D．③④
8．如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。下列说法正确的是（ ）
A．灯L1比灯L2亮
B．通过A点的电流大于通过B点的电流
C．灯L1的实际电功率比灯L2的实际电功率小
D．电路中AB两点间的电压等于BC两点间的电压

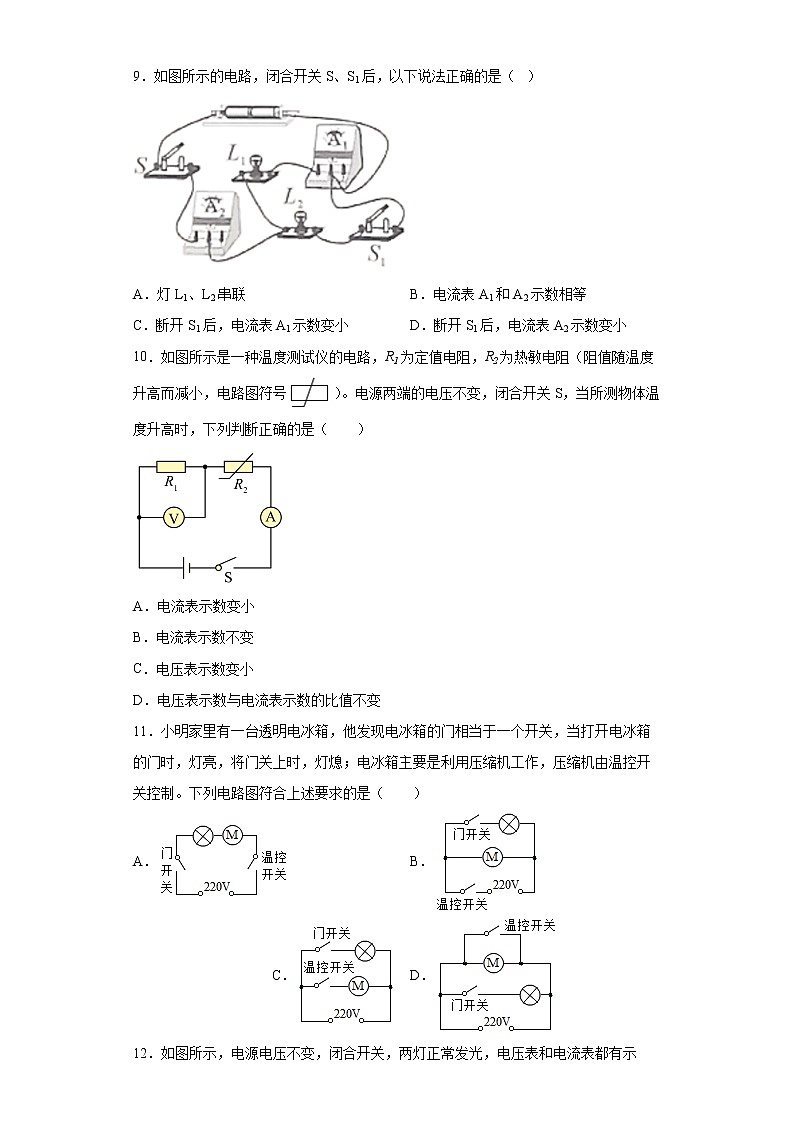

9．如图所示的电路，闭合开关S、S1后，以下说法正确的是（ ）
A．灯L1、L2串联B．电流表A1和A2示数相等
C．断开S1后，电流表A1示数变小D．断开S1后，电流表A2示数变小
10．如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻（阻值随温度升高而减小，电路图符号）。电源两端的电压不变，闭合开关S，当所测物体温度升高时，下列判断正确的是（ ）
A．电流表示数变小
B．电流表示数不变
C．电压表示数变小
D．电压表示数与电流表示数的比值不变
11．小明家里有一台透明电冰箱，他发现电冰箱的门相当于一个开关，当打开电冰箱的门时，灯亮，将门关上时，灯熄；电冰箱主要是利用压缩机工作，压缩机由温控开关控制。下列电路图符合上述要求的是（ ）
A．B．C．D．
12．如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。一段时间之后，一个电表示数变小，另一个不变，则故障可能是（ ）
A．L1开路B．L1短路C．L2开路D．L2短路
13．用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图．下列说法正确的是
A．用电器甲电阻不变，大小为0.1Ω
B．用电器乙电阻随着电流增大而变大，最大值10Ω
C．如果把这两个用电器串联接在6V的电源上，干路中的电流是0.43A
D．如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A
14．如图甲所示，电源电压为18V，滑动变阻器标有“20Ω 1A”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是（ ）
A．定值电阻R的阻值为10Ω
B．电路的最小电流为0.6A
C．滑动变阻器滑片P移动到最左端时，电流表示数为1.8A
D．滑动变阻器滑片P移动到最右端时，电压表示数为6V
15．在如图甲所示的电路中，R1为定值电阻，滑动变阻器R2上标有“20Ω 0.5A”，当滑片P由c点移到a端的过程中，电压表示数U随滑动变阻器R2接入电路的阻值变化情况如图乙所示，R1的最小功率是0.4W．在保证电路元件安全的条件下，下列说法正确的是（ ）
A．电源电压为5 V
B．R1的阻值为20Ω
C．R2接入电路的最小阻值为2Ω
D．当R1的功率最小时，此时R2的功率为0.6W
二、填空题
16．若一辆小汽车一年行驶一万公里，消耗1t汽油，这次汽油完全燃烧放出________J的热量；某次行驶过程中，该汽车汽油机曲轴的转速为3600r/min，在1s内汽油机对外做功________次(q汽=4.6×107J/kg)。
17．如图所示是用来测量电能的仪表，此时的读数是 _____kW·h，当电路中只有一个用电器，接入时，正常工作6min，发现此电能表的表盘转过了250转，则这个用电器的额定功率是 _____W，已知该用电器的线圈电阻为4.84Ω，则该用电器在这段时间内产生的热量为 _____J。
18．将标有“3V 3W”字样的小灯泡L1与标有“6V 12W”小灯泡L2串联接在电源上，则电路中所能加载的最大电源电压U＝_____V，若将小灯泡L1与小灯泡L2并联接在电路中，则干路上的最大电流I＝_____A，此时小灯泡L2的实际功率P2＝_____W。（不考虑灯丝电阻随温度变化）
19．如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比，则R1∶R2=_____；R1与R2的此时的功率之比P1∶P2=_____；当开关S断开，甲、乙两表为电流表时，通过两电表的电流之比I甲∶I乙=_____。
三、作图题
20．请在图中用笔画线代替导线连接电路．要求：两灯并联，开关S同时控制两盏灯泡。
( )

21．根据实物图，画出相应的电路图。（在虚线框内画图）
四、实验题
22．在“探究导体的电阻跟哪些因素有关”的实验中：
(1)甲同学的猜想是：①电阻可能与导体的材料有关。
乙同学的猜想是：②电阻可能与导体的温度有关。
丙同学的猜想是：③电阻可能与导体的横截面积有关。
根据你掌握的电学知识，你认为：④电阻还与______有关；
(2)现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如下表。选用导线A和B进行实验，可以探究______（选填“甲”“乙”或“丙”）同学的猜想。要想探究猜想甲应该选用______（选上面表格中导线的字母代号）两根导线进行实验。
23．利用图中的装置探究水和煤油的吸热情况。在两个相同的烧瓶中分别接入电阻丝，装入质量和初温都相同的水和煤油，分别插入温度计。
(1)装置中电阻丝的阻值应______（填“相等”或“不相等”），实验中用______来反映液体吸收热量的多少。按照下表中的数据，请计算出煤油的比热容是______J/（kg·℃）；
(2)夏天，海边昼夜温差变化小，这是因为水的______大；
(3)在烧瓶中重新填装质量和初温都相同的煤油，接入阻值不同的电阻丝，此装置就可以探究电流通过导体产生的热量与______的关系。
24．在“探究小灯泡在不同电压下工作时功率是否相同”的实验中，实验室提供了如下器材：电源电压U恒为8V，滑动变阻器规格为“20Ω 2A”，小灯泡额定电压U额＝2.5V，额定功率小于1.2W，两个阻值分别为10Ω、20Ω的定值电阻可供选择。
（1）为使小灯泡两端电压有一较大的调节范围，小聪设计了如图甲所示电路，请用笔画线代替导线，完成图乙中实物电路的连接______。
（2）正确连接电路后，进行实验，记录的数据如下表所示，当电压表示数为2.5V时，电流表示数如图丙所示，小灯泡的额定功率为______W，灯泡此时的电阻RL＝______Ω。
（3）分析表中数据可得出结论，小灯泡工作时，消耗的电功率随电压的增大而______，根据数据还可以判断出，小葱在实验中选用的R0＝______Ω的定值电阻。
（4）完成实验后，爱动脑筋的小葱又想了一种测量小灯泡额定功率的方法，设计了如图所示的电路，所用电压表量程为015V，请将以下实验步骤补充完整：
①检查电路无误后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片，直至电压表示数为______；
②滑片不动，再将开关S1拨至“2”，读出电压表示数U0；
③小灯泡的额定功率，P额＝______（用U额、U0，R0表示）。
若实验步骤②中，在将开关S1拨至“2”时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值______（选填“偏大”或“偏小”）。
五、计算题
25．如图所示，电源电压恒定，R1、R2为定值电阻，R2=20Ω，灯泡标有“6V 3W"字样。当S、 S1、S2都闭合时，灯泡L正常发光；当S闭合，S1、S2断开时，电压表示数为2V （不考虑灯丝电阻随温度变化）。求∶
(1)灯泡电阻；
(2)电源电压；
(3)当S闭合，S1、S2断开时，通电1min R1消耗的电能；
(4)电路消耗的最小功率。
26．图甲是一款紫砂电饭锅，其简化电路如图乙所示，R1、R2是电热丝，R1的阻值为110Ω，通过单独或同时闭合S1、S2实现低温、中温、高温三个挡位间的切换，其铭牌如图丙所示，求：
（1）低温挡加热时电流的大小；
（2）电热丝R2的阻值；
（3）已知粥的比热容c粥=4.0×103J/（kg·℃），将2.2kg的粥用高温挡从20℃加热到74℃需要的时间。
金属丝代号
材料
长度
横截面积
A
金属甲
1
0.2
B
金属甲
1
0.1
C
金属乙
1
0.1
D
金属乙
0.5
0.1
液体
质量/g
初温/℃
加热时间/min
末温/℃
煤油
150
20
10
50
水
150
20
10
35
实验次数物理量
1
2
3
4
5
电压/V
1.0
1.5
2.0
2.5
3.0
电流/A
0.24
0.32
0.38
0.44
电功率/W
加热效率
80%
额定电压
220V
电功率
低温挡
440W
中温挡
880W
高温挡
参考答案：
1．A
2．D
3．C
4．B
5．B
6．A
7．D
8．D
9．D
10．D
11．C
12．A
13．D
14．D
15．C
16． 30
17． 231.6 1000 3.6×104
18． 6 2 3
19． 3∶1 3∶1 3∶4
20．
21．
22． 导体的长度 丙 B、C
23． 相等 加热时间 2.1×103 比热容 电阻
24． 1.05 5.95 变大 10Ω 5.5V 偏小
25．(1) 12Ω；(2)6V；(3)24J；(4)1.2W
26．（1）2A； （2）55Ω；（3）450s
