广东省韶关市乐昌市2021-2022学年九年级（上）期末考试物理试题（word版含答案）

这是一份广东省韶关市乐昌市2021-2022学年九年级（上）期末考试物理试题（word版含答案），共11页。试卷主要包含了单选题，填空题，实验题，作图题，计算题，综合题等内容，欢迎下载使用。
一、单选题
1．一只全新N95口罩的拦截效率是95%，口罩中间的熔喷布起到很大的作用，它对于较小颗粒起到静电吸附的作用。如图所示，一只符合规格的N95口罩还可以吸起小纸屑，关于这个现象产生的原因是（ ）
A．小纸屑也是带电体B．同种电荷相互排斥
C．异种电荷相互吸引D．带电体能吸引轻小物体
2．在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块．用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片．下列有关分析正确的是
A．两个模块相当于开关，彼此串联
B．同个模块相当于开关，彼此并联
C．两个模块相当于电源，彼此并联
D．两个模块相当于电源，彼此串联
3．如图所示是一种自动测定油箱内油量的装置，滑动变阻器R的金属滑片跟滑杆（杠杆）相连，从电流表示数大小就可知道油箱内油量的多少．观察分析图示可知，下列说法错误的是
A．电流表可以改装成油量表
B．R0在电路中起到保护电路的作用
C．油量减少，R的阻值减小，电流表示数变小

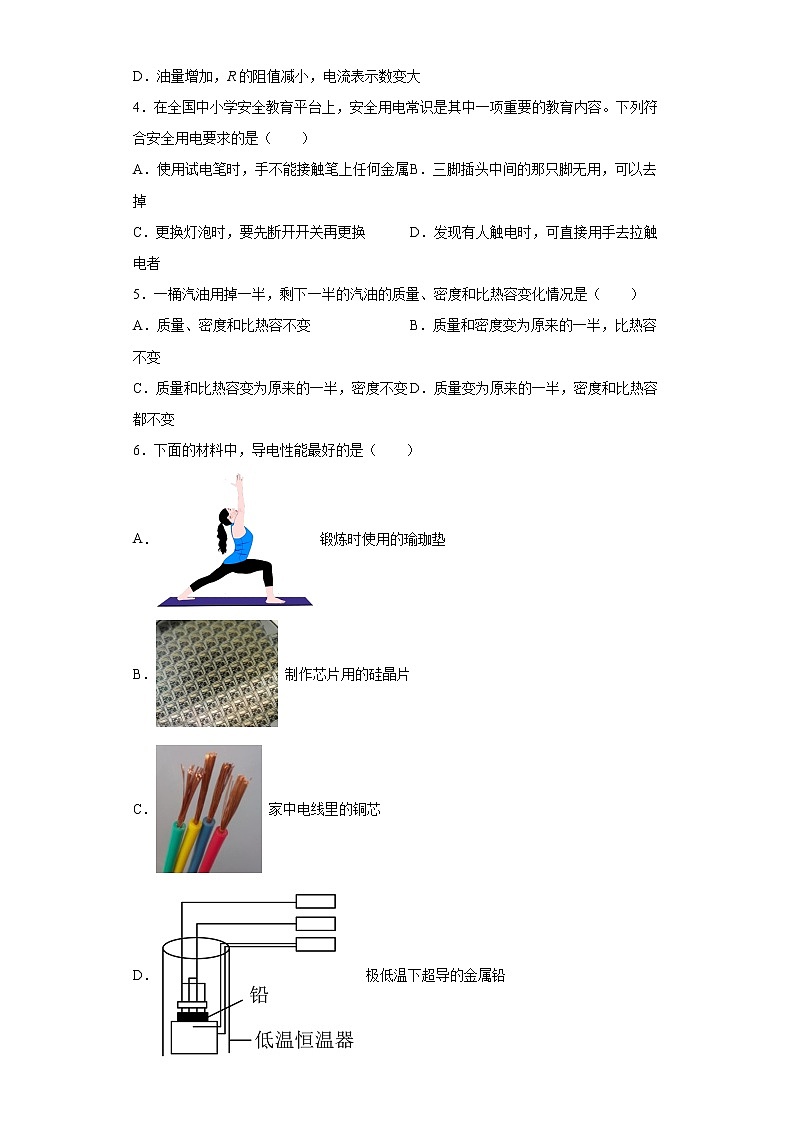

D．油量增加，R的阻值减小，电流表示数变大
4．在全国中小学安全教育平台上，安全用电常识是其中一项重要的教育内容。下列符合安全用电要求的是（ ）
A．使用试电笔时，手不能接触笔上任何金属B．三脚插头中间的那只脚无用，可以去掉
C．更换灯泡时，要先断开开关再更换D．发现有人触电时，可直接用手去拉触电者
5．一桶汽油用掉一半，剩下一半的汽油的质量、密度和比热容变化情况是（ ）
A．质量、密度和比热容不变B．质量和密度变为原来的一半，比热容不变
C．质量和比热容变为原来的一半，密度不变D．质量变为原来的一半，密度和比热容都不变
6．下面的材料中，导电性能最好的是（ ）
A． 锻炼时使用的瑜珈垫
B． 制作芯片用的硅晶片
C． 家中电线里的铜芯
D． 极低温下超导的金属铅

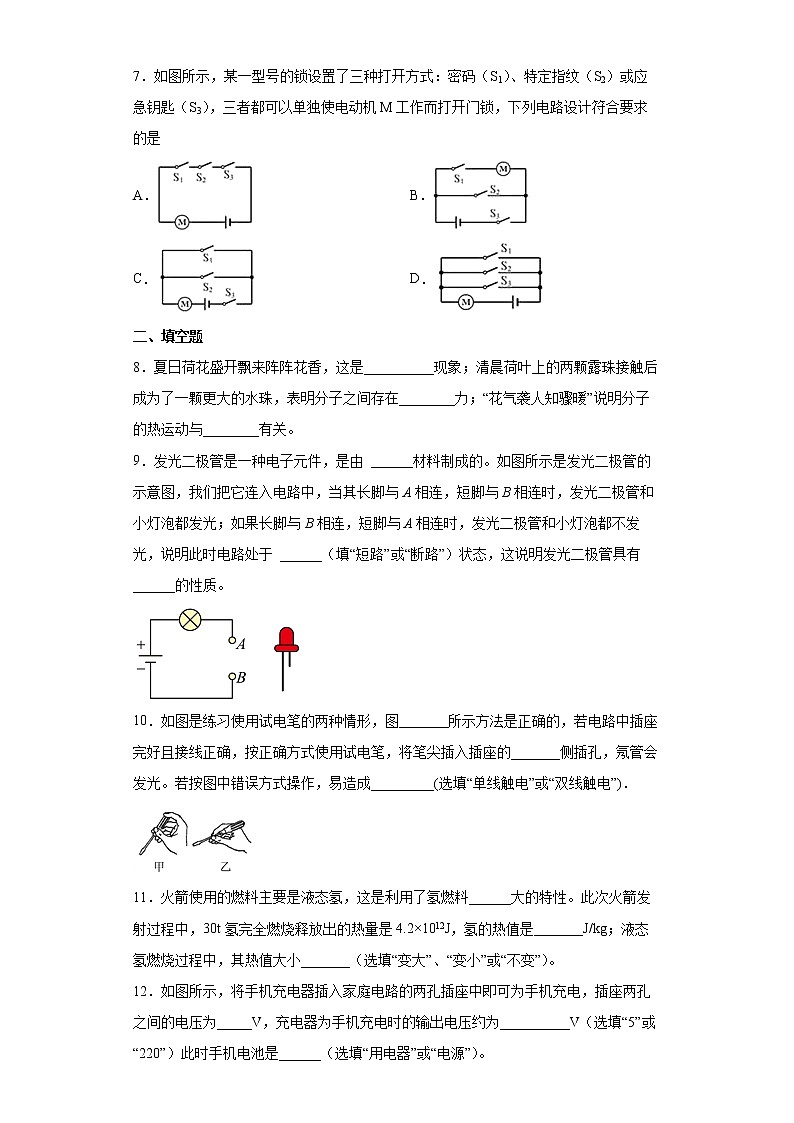

7．如图所示，某一型号的锁设置了三种打开方式：密码（S1）、特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是
A．B．
C．D．
二、填空题
8．夏日荷花盛开飘来阵阵花香，这是__________现象；清晨荷叶上的两颗露珠接触后成为了一颗更大的水珠，表明分子之间存在________力；“花气袭人知骤暖”说明分子的热运动与________有关。
9．发光二极管是一种电子元件，是由 ______材料制成的。如图所示是发光二极管的示意图，我们把它连入电路中，当其长脚与A相连，短脚与B相连时，发光二极管和小灯泡都发光；如果长脚与B相连，短脚与A相连时，发光二极管和小灯泡都不发光，说明此时电路处于 ______（填“短路”或“断路”）状态，这说明发光二极管具有 ______的性质。
10．如图是练习使用试电笔的两种情形，图_______所示方法是正确的，若电路中插座完好且接线正确，按正确方式使用试电笔，将笔尖插入插座的_______侧插孔，氖管会发光。若按图中错误方式操作，易造成_________(选填“单线触电”或“双线触电”)．
11．火箭使用的燃料主要是液态氢，这是利用了氢燃料______大的特性。此次火箭发射过程中，30t氢完全燃烧释放出的热量是4.2×1012J，氢的热值是_______J/kg；液态氢燃烧过程中，其热值大小_______（选填“变大”、“变小”或“不变”）。
12．如图所示，将手机充电器插入家庭电路的两孔插座中即可为手机充电，插座两孔之间的电压为_____V，充电器为手机充电时的输出电压约为__________V（选填“5”或“220”）此时手机电池是______（选填“用电器”或“电源”）。
13．如图所示是电阻R和灯泡L的I﹣U图象，若电阻R和灯泡L串联接在某一电源上时，电路中的电流为0.6A，则电源电压为_____V；若将电阻R和灯泡L并联接在电压为6V的电源上，此时灯L的电阻为_____Ω，干路电流为_____A．
14．（1）生活中的“热”有些表示“温度”，有些表示“内能”，有些表示“热量”。下面几句话中“热”表示什么物理意义：摩擦生热 ______；物体放热 ______。（填“温度”、“内能”或“热量”）；
（2）生活中也有很多的“电”，电源是提供 ______的装置，电压是形成 ______的原因，一节普通干电池的电压 ______V。如图所示电路，三个不相同的小灯泡接在同一电路中，已知电流表A1、A2、A3的示数分别为2A、1.2A、0.3A，则灯L1的电流是 ______A。
三、实验题
15．如图所示，AB、CD是长度相同的两条镍铬合金线，AB的横截面积大于CD的。将它们分别接入电路进行实验，则接AB时电流表的示数 ______（选填“大于”、“小于”或“等于”）接CD时电流表的示数。该实验是为了探究导体的电阻大小与 ______的关系。如果再提供一条外形和CD完全相同的锰铜合金线，还可以研究导体的电阻大小与导体的 ______关系。
16．为了比较水和沙子吸热本领的大小，小文做了如图所示的实验:在两个相同的烧杯中，分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热，实验数据记录如表：
（1）在此实验中用______________表示水和沙子吸热的多少；
（2）分析表中的实验数据可知：当物体温度变化量和______________相同时，水吸收的热量______________（选填“大于”或“小于”）沙子吸收的热量；
（3）如果加热相同的时间，质量相同的水和沙子，___________升高的温度更高．
17．为测量额定电压为2.5V小灯的额定功率，连接了如图所示的部分电路。请按要求完成下列问题：
（1）请添加一条导线将图中的实物图连接完整______。
（2）在连好电路时，开关应处于______状态，连接好电路后开始实验，闭合开关，滑动变阻器的滑片P应置于______端。（选填“A”或“B”）
（3）闭合开关后发现小灯泡不发光。电流表无示数，电压表有示数，则可能是______
A．滑动变阻器发生断路 B．小灯泡发生断路
C．小灯泡发生了短路 D．滑动变阻器发生短路
（4）实验过程中，调节滑动变阻器使小灯泡正常发光，此时电流表示数为0.3A，则小灯泡的额定功率P=______W、此时小灯泡的电阻R=______Ω（保留一位小数）。
（5）小张记录了不同电压下通过小灯泡的电流，并根据记录数据描绘了通过小灯泡的电流随其两端电压变化的图象，则图中图象能正确反映上述关系的是______。
A．B．C．D．
18．采用如图所示的装置探究“电流产生的热量跟什么因素有关”，接通电源，瓶内的空气被加热后膨胀，使U形管中的液面发生变化，通过观察U形管的液面变化情况比较瓶内电阻丝发热的多少。
（1）两个密闭瓶内的电阻丝发热的多少是通过 _______来反映的，这种研究物理的方法叫 ________。
（2）如图甲所示的是探究电流产生的热量跟 ___________的关系，通电一段时间后 ___________（填“左瓶”或“右瓶”）内的电阻丝产生的热量较多，得出的结论是 ___________。
（3）如图乙，两密闭瓶中的电阻一样大，在其中一个的外部并一个阻值大小相同的电阻，则通过两瓶中电阻丝的电流 ___________（选填“相同”或“不同”）。
（4）让实验装置冷却到初始状态，把乙图右瓶并联的两根电阻丝都放入瓶内，接通电源，比较两瓶内电阻丝发热多少，此时该装置是探究电流产生的热量跟 ___________（选填“电流”或“电阻”）的关系，一段时间后电阻丝产生的热量 ___________（填“左瓶”、“右瓶”或“两瓶一样”）多。
四、作图题
19．如图所示，在电路图中的空白圈内填入电流表或电压表的符号，要求闭合开关后两个电灯都发光，两个电表均工作。
20．如图是一种调光台灯电位器（滑动变阻器）的内部结构示意图，a、b、c是它的三个接线柱，要求：旋钮带动滑片顺时针转动时，灯泡变亮，请完成该电路的连接。
21．将图中的电灯、开关和插座连接到家庭电路中。
( )
五、计算题
22．每到周末，小晶都去邻居孤寡老人刘奶奶家，帮助老人劈柴、烧水、做饭等。某次用炉子烧水时，燃烧了1kg的木材，刚好把初温为20℃，质量为20kg的水烧开（假设木材能够完全燃烧）。已知当地气压为1标准大气压，木材的热值为q=1.2×107J/kg，水的比热容为。
（1）完全燃烧1kg木材能放出多少焦耳的热量？
（2）20kg初温为20℃的水被烧开吸收了多少热量？
（3）此次炉子烧水的效率是多少？
23．如图甲是某品牌电饭煲的原理图。R0与R为阻值不同的电热丝， S是自动控制开关，可实现“加热”、“保温”之间的转换，电饭煲工作时功率随时间的关系图像如图乙所示。求：
（1）当电饭煲处于保温档时，电路中的电流是多少？
（2）电热丝R0的阻值是多少？
（3）30min内电路消耗的总电能。
六、综合题
24．阅读短文，完成填空。
酒精浓度检测仪
交警用呼气式酒精测试仪对驾驶员进行现场检测。酒精浓度检测仪中装有酒精气体传感器，这种传感器是一种气敏电阻，它的阻值随酒精气体浓度的增大而减小，从而引起电路中电流和电压的变化。如图，是酒精浓度检测仪及其原理图。则
（1）当气体的酒精浓度增大时,气敏电阻_____,电路中电流_____,电压表_____.（填“变大”、“变小”或“不变”）
（2）此酒精浓度检测仪通过_____表（填“电流”或“电压”）显示酒精浓度高低。测试时,若仪表的示数变大,说明驾驶员吹出的气体酒精浓度_____.此电路不足是,电池长久使用导致电压降低时会被误认为是驾驶员吹出气体的酒精浓度_____.（后两空填“不变”、“升高”或“降低”）
25．阅读材料，回答问题。
从火车到火箭
生产的发展需要强大的动力。17世纪，人类发明了热机。最早的热机是蒸汽机，在锅炉里把水烧成水蒸气，水蒸气在汽缸里推动活塞做功。原始的蒸汽机不便于使用交通运输的发展迫切需要轻便的热机。于是，内燃机应运而生，内燃机分为汽油机、柴油机两大类。汽油机是1876年发明的，柴油机是1892年发明的。内燃机行驶时不需要携带很多的水和煤，不但轻便，效率也提高了……
早期的飞机是由内燃机提供动力的。从上世纪40年代开始，飞机上越来越多的使用喷气发动机，它向后高速喷出气体，从而获得前进的动力。在功率相同时，喷气发动机比内燃机更轻便……
热机的效率是热机问世以来科学家、发明家和工程师们一直研究的重要问题。现在的内燃机和喷气机跟最初的蒸汽机相比，效率虽然提高了很多，但从节约能源的要求来看，热机的效率还不能令人满意。最好的空气喷气发动机，在比较理想的情况下其效率也只有60%，应用最广的内燃机，其效率只能达到40%，大部分能量被浪费掉了。
根据材料内容，回答下列问题：
（1）在功率相同时，蒸汽机、内燃机、喷气发动机的重力依次 ___________（填“增大”或“减小”）；
（2）在结构上汽油机的顶部是火花塞，柴油机的顶部是 ___________；
（3）汽油机工作过程中燃料的 ___________能先转化为 ___________再转化为 ___________；
（4）你认为下列提高热机效率的途径中说法错误的是 ___________；
A．尽量使燃料充分燃烧
B．尽量减少输出功率
C．尽量减少摩擦
D．尽量减少热量损失
（5）火箭一般选用热值 ___________（填“较大”或“较小”）的燃料；
（6）最早的热机是蒸汽机，后来许多人对它不断改进，其中贡献最大的是英国人 ___________，他在1782年发明了往复式蒸汽机，使蒸汽机成为可以广泛使用的动力机。人们为了纪念这位伟大的科学家，用他的名字来表示功率的单位。
质量/g
升温10℃所需时间/s
升温20℃所需时间/s
升温30℃所需时间/s
沙子
30
64
92
124
水
30
92
163
220
参考答案：
1．D
2．B
3．C
4．C
5．D
6．D
7．D
8． 扩散 引 温度
9． 半导体 断路 单向导电
10． 甲 右 单线触电
11． 热值 1.4×108 不变
12． 220 5 用电器
13． 9 7.5 1.4
14． 内能 热量 电压 电流 1.5 0.8
15． 大于 横截面积 材料
16． 酒精灯加热时间 质量 大于 沙子
17． 断开 A B 0.75 8.3 C
18． U形管液面的高度差 转换法 电阻 右瓶 在电流和通电时间一定时，电阻越大，电流产生的热量越多 不同 电阻 左瓶
19．
20．
21．
22．（1）1.2×107J；（2）6.72×106J；（3）56%。
23．（1）2A；（2）48.4Ω；（3）1.128×106J
24． 变小 变大 变大 电压 升高 降低
25． 减小 喷油嘴 化学 内能 机械能 B 较大 瓦特
