中考物理高分一轮单元复习23《电与磁》课件（含答案）

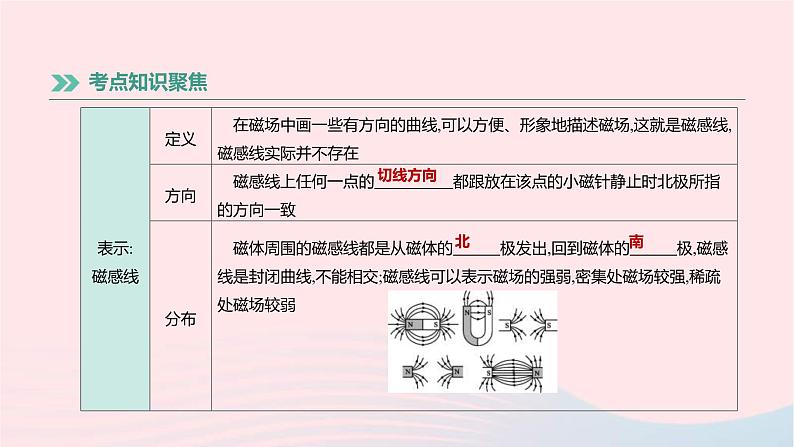

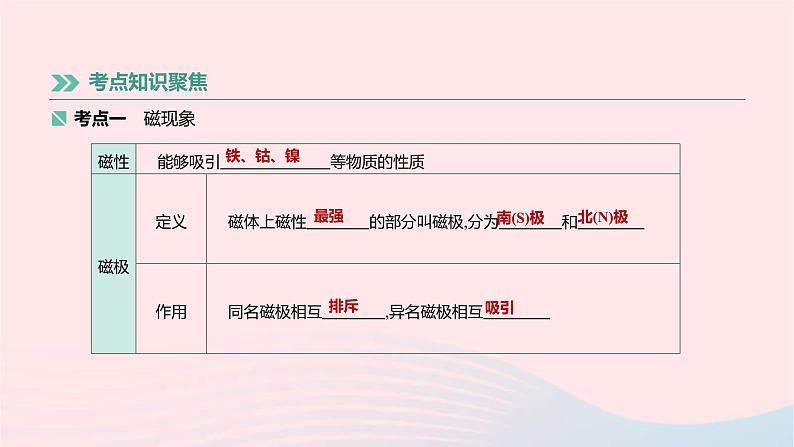

这是一份中考物理高分一轮单元复习23《电与磁》课件（含答案），共44页。PPT课件主要包含了南S极，北N极，切线方向，电流的磁场，电流方向，电流的方向，条形磁体，电磁铁及其应用，电流的通断，电流的大小等内容，欢迎下载使用。

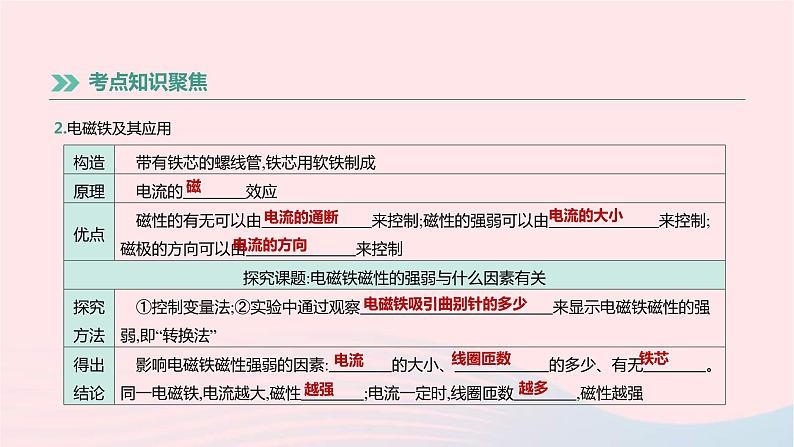

电磁铁吸引曲别针的多少
通电线圈在磁场中受力转动

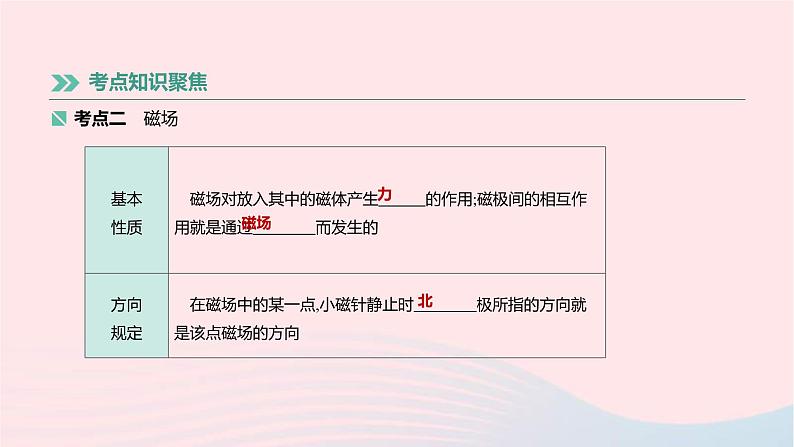

例1关于磁体、磁场和磁感线,以下说法中正确的是(　　)A.铜、铁和铝都能够被磁体吸引B.磁感线是磁场中真实存在的曲线C.磁体之间的相互作用是通过磁场发生的D.物理学中把小磁针静止时S极所指的方向规定为该点磁场的方向
【点拨】 磁场虽然看不见、摸不着,但是的确存在,并且磁场有方向,磁体之间的相互作用就是通过磁场发生的。
［答案］C［解析］ 铜和铝不能被磁体吸引,故A错误。磁感线是人们为了描述磁场分布而引入的假想曲线,实际上并不存在,故B错误。物理学中规定小磁针静止时N极所指的方向为该点磁场的方向,故D错误。
变式1如图23-1所示是条形磁体的磁场分布图,下列说法正确的是(　　)A.该条形磁体的左端为N极,右端为S极B.a处的磁场强度与b处的磁场强度相同C.置于a点的小磁针,静止时南极指向左侧D.磁感线是为了研究方便而引入的假想曲线

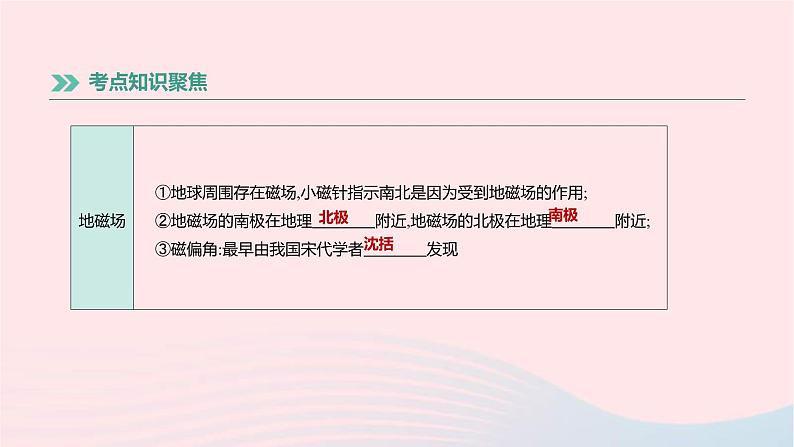

变式2[2017·泰安] 图23-2所示是我国早期的指南针——司南,它是把天然磁石磨成勺子的形状,放在水平光滑的“地盘”上制成的。东汉学者王充在《论衡》中记载:“司南之杓,投之于地,其柢指南。”“柢”指的是司南的长柄,下列说法中正确的是(　　)①司南能指南北是由于它受到地磁场的作用②司南长柄指的是地磁场的北极③地磁场的南极在地球地理的南极附近④司南长柄一端是磁石的北极A.只有①②正确B.只有①④正确C.只有②③正确D.只有③④正确
［答案］A［解析］ 司南是一个指南针,是个磁体,能指南北是受到了地磁场的作用,①正确;司南长柄指南,是磁石的南极,指的是地磁场的北极,②正确、④错误;地磁场的南极在地理北极附近,③错误。故选A。

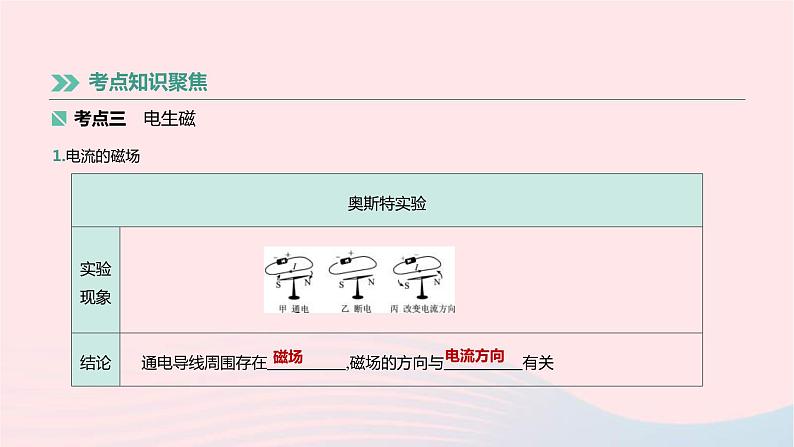

例2 [2017·嘉兴] 如图23-3是奥斯特实验的示意图,下列有关分析正确的是(　　)A.通电导线周围磁场方向由小磁针的指向决定B.发生偏转的小磁针对通电导线有力的作用C.移去小磁针后的通电导线周围不存在磁场D.通电导线周围的磁场方向与电流方向无关
［答案］B［解析］ 通电导线周围磁场方向是由电流方向决定的,故A、D错误;通电导线周围的磁场对小磁针有力的作用,根据作用力和反作用力可知,小磁针对通电导线也有力的作用,故B正确;通电导线周围的磁场与有没有小磁针无关,故C错误。
变式1在如图23-4所示的电路中,根据小磁针静止时的指向可知(　　)A.a端是通电螺线管的N极,c端是电源正极B.b端是通电螺线管的N极,d端是电源正极C.a端是通电螺线管的N极,c端是电源负极D.b端是通电螺线管的N极,d端是电源负极
变式2 [2017·益阳] 如图23-5所示,在通电螺线管(导线中箭头表示电流方向)附近放置的小磁针(黑端为N极),静止时其指向正确的是(　　)
例3 如图23-6所示为汽车启动原理图,将钥匙插入钥匙孔并旋转,电路接通,汽车上的电动机启动。下列对启动时的分析正确的是(　　)A.电磁铁此时没有磁性B.电磁铁吸引衔铁,触点A、B断开C.电磁铁是利用电流的磁效应制成的D.电磁铁的E端为电磁北极
变式1城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生,令人痛心。为此,某同学设计了一种警示电路:在井口安装一环形灯L,井盖相当于开关S;正常情况下(S闭合),灯L不亮;一旦井盖丢失(S断开),灯L即亮起,以警示行人。图23-7中电路符合要求的是(　　)
［答案］B［解析］ A选项图中开关S闭合时,电磁铁有磁性,工作电路闭合,灯泡发光,S断开时电磁铁无磁性,工作电路断路,灯泡不发光,故A不符合题意。B选项图中开关S闭合时,电磁铁有磁性,工作电路断路,灯泡不发光,S断开时电磁铁无磁性,工作电路闭合,灯泡发光,故B符合题意。C选项图中开关S闭合时,电磁铁有磁性,工作电路也闭合,灯泡发光,S断开时电磁铁无磁性,工作电路断路,灯泡不发光,故C不符合题意。D选项图中开关S无论闭合还是断开时,工作电路均闭合,灯泡始终发光,故D不符合题意。
变式2电梯为居民出入带来很大的便利,出于安全考虑,电梯都设置超载自动报警系统,其工作原理如图23-8甲所示,已知控制电路的电源电压U=6 V,保护电阻R1=100 Ω,压敏电阻R2的阻值随压力F大小变化的关系图像如图乙所示,电梯底架自重和电磁铁线圈的阻值都忽略不计。
(1)当压敏电阻R2受到的压力F增大时,其阻值减小,控制电路中的电流增大,从而使电磁铁的磁性增强。电梯超载时,衔铁被电磁铁吸住,触点K与触点　　　　接触,电铃发出警报声。 (2)若电梯在20 s内将一位重600 N的乘客匀速提升15 m,求电梯对乘客做功的功率。
(3)当电磁铁线圈电流达到20 mA时,衔铁刚好被吸住。若该电梯厢内站立总质量为1000 kg的乘客时,试通过计算说明电梯是否超载?(g取10 N/kg)　
例4如图23-9所示的四个实验中,能说明电动机工作原理的是(　　)
例5 [2017·江西改编] 如图23-10所示是将绝缘导线缠绕在指南针上而制成的简易电流计,现将导线的两端接到电源两极,磁针发生偏转,下列关于该装置的说法不正确的是(　　)A.该简易电流计是利用电磁感应现象制成的B.若将电源的两极对调,则磁针会反向偏转C.若断开电路,则磁针回到原来的位置D.若断开电路,则磁针静止时,其S极将指向地理的南极附近
变式1如图23-11所示是直流电动机的模型,闭合开关后线圈顺时针转动。现要使线圈逆时针转动,下列方法中可行的是(　　)A.只改变电流大小B.只改变电流方向C.对换磁极同时改变电流方向D.换用磁性更强的磁铁
变式2下列关于电与磁的说法,正确的是(　　)
例6 如图23-13所示,ab是闭合电路中的一部分导体,与灵敏电流计相连,当U形螺线管的绕线中通有如图所示的电流时,ab向右移动,那么(　　)A.螺线管的P端是N极,ab中有电流产生B.螺线管的P端是N极,ab中无电流产生C.螺线管的P端是S极,ab中有电流产生D.螺线管的P端是S极,ab中无电流产生
例7如图23-14所示,将铜棒ab悬挂于磁铁N、S极之间。闭合开关,当ab做切割磁感线运动时,观察到灵敏电流计的指针发生偏转。利用这一现象所揭示的原理,可制成的设备是(　　)A.电动机　　　　　B.发电机C.电磁继电器 D.电饭煲
【点评】 此题主要考查对电磁感应现象和对各用电器工作原理的理解和掌握,属基础性题目。熟悉电动机与发电机原理的区别是解题的关键。
变式1下列装置中,利用电磁感应现象工作的是(　　)
变式2同学们做实验的装置如图23-16所示,闭合开关,先将导体ab水平向右移动,导体cd也随之运动起来,则关于以上实验,下列说法中正确的是(　　)A.甲装置运用的原理是电磁感应现象B.甲装置把电能转化为机械能C.乙装置产生的现象在生活中的应用是发电机D.若将导体ab水平向左移动,导体cd的运动方向不变
［答案］A［解析］ 闭合电路中的导体ab在磁场中做切割磁感线运动,从而产生了感应电流,这是电磁感应现象,故A正确。在电磁感应现象中,机械能转化为电能,故B错误。乙装置是将电能转化为机械能,在生活中的应用是电动机,故C错误。感应电流的方向与导体的运动方向有关,所以导体ab的运动方向改变,导体ab中的电流方向也随之改变,即导体cd中的电流方向发生了改变;通电导体在磁场中受力的方向与电流的方向有关,所以导体cd中电流方向的改变,将导致导体cd受力的方向也随之改变,其运动方向也随之改变,故D错误。
【点评】 本题设计的巧妙之处在于将电动机与发电机原理图组合在一起,增强对电动机、发电机工作原理的理解。
例8关于电与磁,下列说法正确的是(　　)A.同名磁极相互吸引,异名磁极相互排斥B.电动机工作时,是将机械能转化为电能C.利用电磁感应现象制成发电机D.地磁场的北极就在地理北极附近
例9 [2018·衡阳] 下列的四幅图,对应的说法正确的是(　　)A.图甲:通电导线周围存在着磁场,将小磁针移走,该磁场消失B.图乙:闭合开关,通电螺线管右端为N极C.图丙:此实验装置原理与发电机原理相同D.图丁:实验探究的是通电导体在磁场中受到力的作用
变式在下面四幅图中,图文不相符的是(　　) A.电动机利用图甲所示原理制成B.图乙:通电导体周围有磁场C.图丙:可探究电磁铁磁性强弱的影响因素D.图丁:动圈式话筒利用电流的磁效应工作
例1在“探究影响电磁铁磁性强弱的因素”的实验中,小明制成简易电磁铁甲、乙,并设计了如图23-19所示的电路。(1)当滑动变阻器的滑片向左移动时,电磁铁甲、乙吸引大头针的个数　　　　(选填“增加”或“减少”),说明电流越　　　　,电磁铁磁性越强。 (2)根据图示的情境可知,　　　(选填“甲”或“乙”)的磁性强,说明电流一定时,　　 　　　　,电磁铁磁性越强。
(3)根据安培定则,可判断出乙铁钉的上端是电磁铁的　　　　极。 (4)电磁铁吸引的大头针下端分散的原因是　　　　　　　　　　　　　　　。 (5)将导线绕在铁钉上制成简易电磁铁,并巧妙地通过吸引大头针的数量来显示电磁铁磁性的强弱。下面的实验也用这种方法的是　　　　。 A.认识电压时,我们可以用水压来类比B.用光线来描述光通过的路径C.令敲响的音叉接触水面,看有没有溅起水花,来判断音叉有没有振动D.用斜面、小车探究阻力对物体运动的影响
大头针被磁化,同名磁极相互排斥
实验延伸(6)把两个电磁铁串联,目的是　 。 (7)(多选)在生产和生活中下面利用电磁铁工作的是　　　　。 A.电铃B.电磁起重机C.普通电炉子D.磁卡
例2如图23-20所示是“探究产生感应电流的条件”的装置,导体ab、开关、灵敏电流计用导线连接,组成电路。
(1)实验中,我们通过观察  来判断电路中是否有感应电流;通过指针偏转的方向判断　 　　　　　。 (2)闭合开关,让导体ab在磁场中上下运动,发现灵敏电流计的指针　　 　　;让导体ab静止,磁体水平向右运动,则灵敏电流计的指针　　　　。(均选填“偏转”或“不偏转”) (3)如果想进一步探究“感应电流的大小与导体运动的快慢是否有关”,则应闭合开关,保持其他条件不变,只改变　　　　　　　　　,观察　　　　　　　　　　　　　　得出结论。
灵敏电流计指针是否偏转
灵敏电流计指针偏转的幅度
