专题(九)　“内阻”的相关计算
例1 如图ZT9－1所示是某同学连接并联电路的电路图。当只闭合开关S1时，L1正常发光；再闭合开关S2，发现两灯均能发光，但灯L1亮度略有变暗。针对灯L1亮度变暗，下列说法正确的是(　　)A．闭合开关S2后电源输出的总电流变小了B．闭合开关S2后灯L1两端的电压变小了C．可能是由于电路某处发生了短路D．一定是此同学观察时产生了错觉，只要电路没有故障，闭合开关S2，灯L1亮度是不会变的

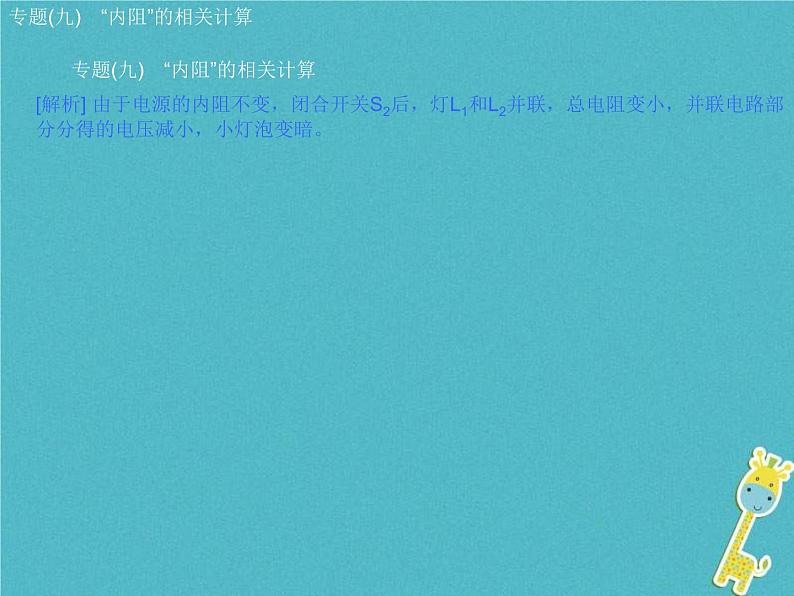

[解析] 由于电源的内阻不变，闭合开关S2后，灯L1和L2并联，总电阻变小，并联电路部分分得的电压减小，小灯泡变暗。

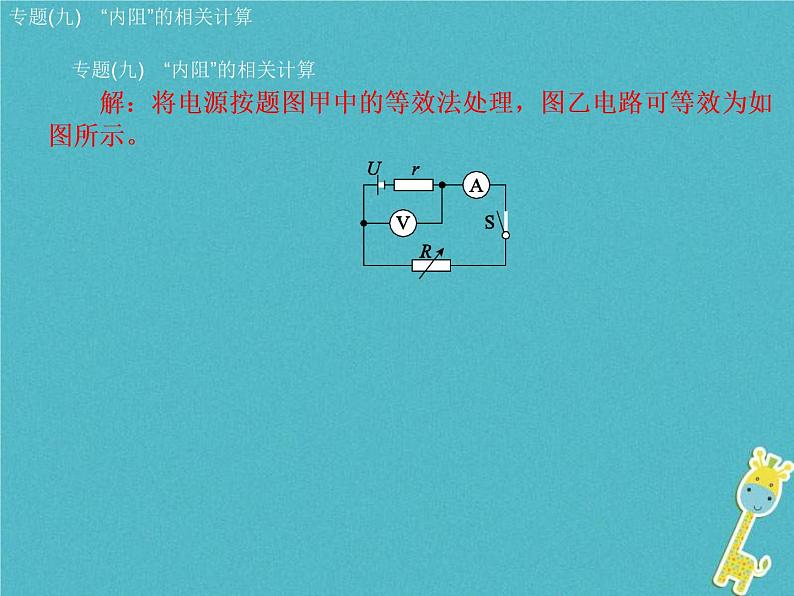

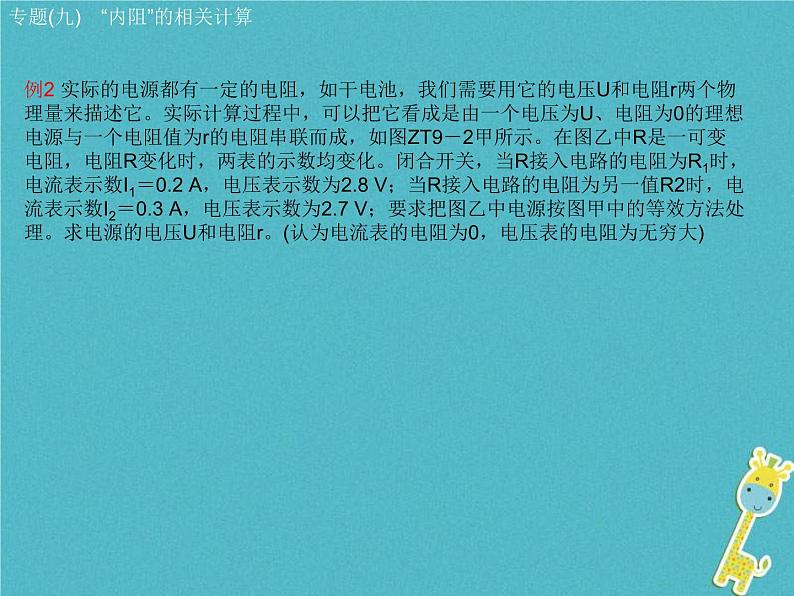

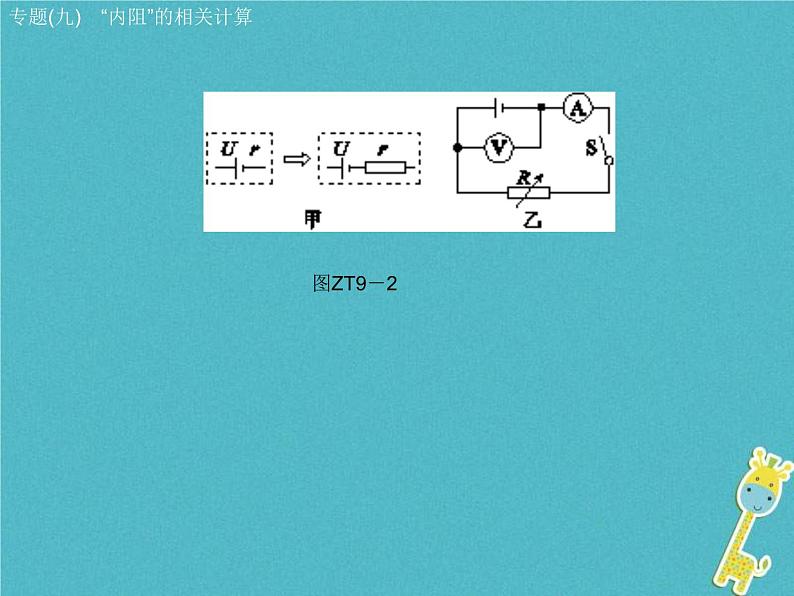

例2 实际的电源都有一定的电阻，如干电池，我们需要用它的电压U和电阻r两个物理量来描述它。实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成，如图ZT9－2甲所示。在图乙中R是一可变电阻，电阻R变化时，两表的示数均变化。闭合开关，当R接入电路的电阻为R1时，电流表示数I1＝0.2 A，电压表示数为2.8 V；当R接入电路的电阻为另一值R2时，电流表示数I2＝0.3 A，电压表示数为2.7 V；要求把图乙中电源按图甲中的等效方法处理。求电源的电压U和电阻r。(认为电流表的电阻为0，电压表的电阻为无穷大)

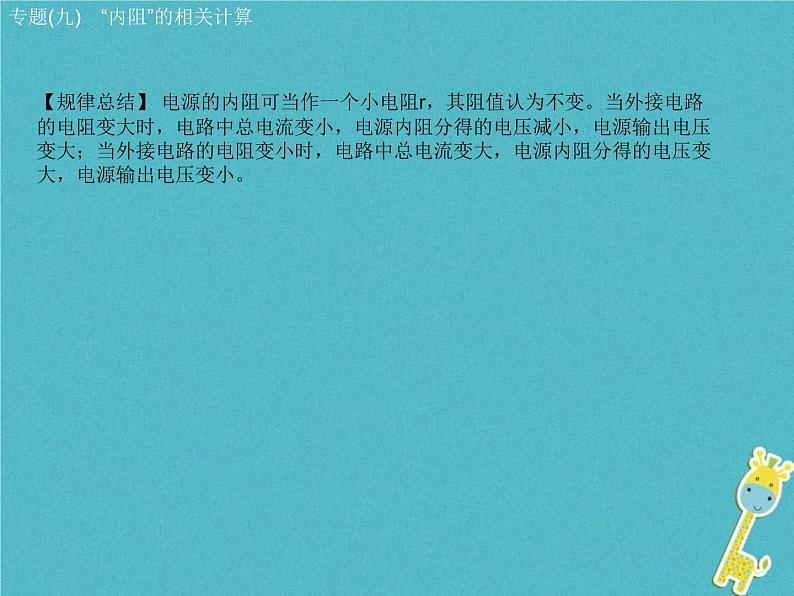

【规律总结】 电源的内阻可当作一个小电阻r，其阻值认为不变。当外接电路的电阻变大时，电路中总电流变小，电源内阻分得的电压减小，电源输出电压变大；当外接电路的电阻变小时，电路中总电流变大，电源内阻分得的电压变大，电源输出电压变小。
变式 在安徽省中学生科技展览活动中，小明同学展示了自己的小制作的原理(如图ZT9－3所示)，内由电压恒定的电源和一个定值电阻R1串联组成，电源内阻不计，只露出两个接线柱A、B。若将一电流表直接接在A、B两接线柱上，电流表的示数为2.0 A；若将一只阻值为12 Ω的定值电阻R2与电流表串联后接在A、B两接线柱上，电流表的示数为0.5 A。求：(1)电源电压和电阻R1的阻值。(2)如果利用这个装置和一个量程为0～0.6 A、最小刻度为0.02 A的电流表，改装成一个欧姆表，则R1应该换成一个阻值为多大的电阻？这个装置测量电阻的范围是多少？
例3 如图ZT9－4所示的“伏安法”测电阻的电路中，电压表的内阻为3 kΩ，示数为3 V；电流表的内阻为10 Ω，示数为4 mA。待测电阻R的真实值等于________Ω。
例4 实验室在进行某些测量时，电流表的电阻不可忽略。在电路中，我们可以把电流表看成一个定值电阻，通过它的电流可以从表盘上读出。如图ZT9－5所示电路中，滑动变阻器的总电阻R＝20 Ω，滑片P恰在阻值一半的位置。将电压为U的电源接在A、B两端时，电流表的示数为0.4 A，将该电源改接在A、C两端时，电流表的示数为0.5 A，求电源电压U和电流表的内电阻r。
【规律总结】 电压表的内阻很大，并联在电阻的两端有很小的电流流过，且流过的电流与电压表内阻的乘积就是其两端的电压；电流表的电阻很小，串联在电路中也会分得很小的电压，且分得的电压与电流表内阻的比值就是通过的电流。
变式　小明同学在做“伏安法”测电阻的实验时，发现测量值和真实值之间总是存在一定的差异。经查阅资料得知，原来电流表和电压表都是有电阻(内阻)的。电压表的内阻很大，电流表的内阻很小，正是电表内阻的存在，才导致了这种差异。如图ZT9－6是该同学设计的测量电表内阻的电路图，电源电压U＝4.5 V，电阻R＝40 Ω，接通电路后电流表示数为0.12 A，电压表示数为4.4 V，求：(1)电流表的内阻。(结果保留两位小数)(2)通过电压表的电流。(3)电压表的内阻。
