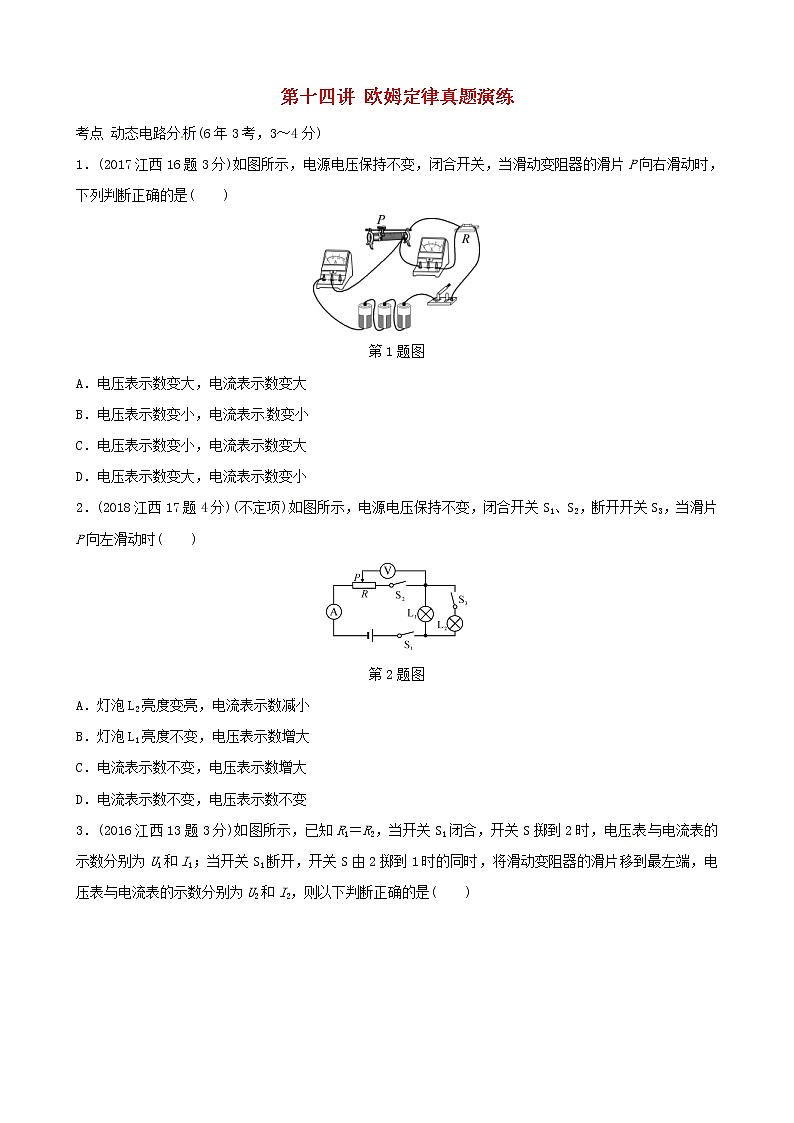

1．(2017江西16题3分)如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是( )
第1题图
A．电压表示数变大，电流表示数变大
B．电压表示数变小，电流表示数变小
C．电压表示数变小，电流表示数变大
D．电压表示数变大，电流表示数变小
2．(2018江西17题4分)(不定项)如图所示，电源电压保持不变，闭合开关S1、S2，断开开关S3，当滑片P向左滑动时( )
第2题图
A．灯泡L2亮度变亮，电流表示数减小
B．灯泡L1亮度不变，电压表示数增大
C．电流表示数不变，电压表示数增大
D．电流表示数不变，电压表示数不变

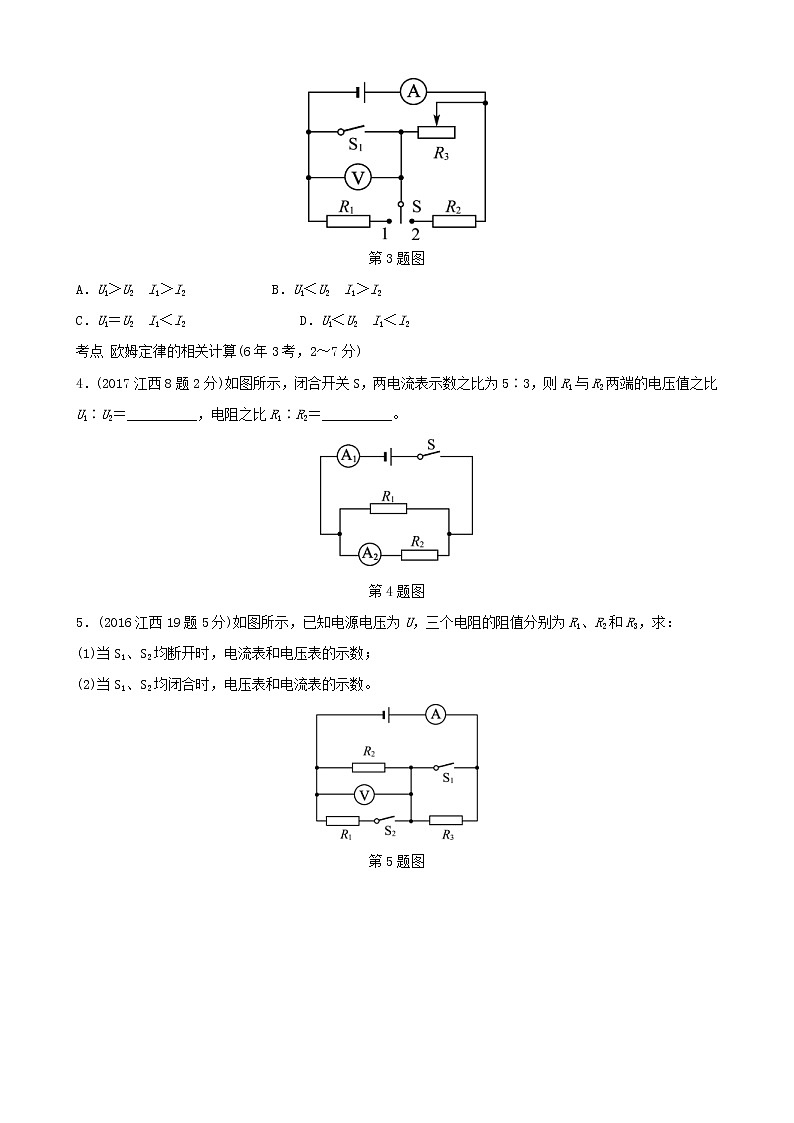

3．(2016江西13题3分)如图所示，已知R1＝R2，当开关S1闭合，开关S掷到2时，电压表与电流表的示数分别为U1和I1；当开关S1断开，开关S由2掷到1时的同时，将滑动变阻器的滑片移到最左端，电压表与电流表的示数分别为U2和I2，则以下判断正确的是( )
第3题图
A．U1＞U2 I1＞I2 B．U1＜U2 I1＞I2
C．U1＝U2 I1＜I2 D．U1＜U2 I1＜I2
考点 欧姆定律的相关计算(6年3考，2～7分)
4．(2017江西8题2分)如图所示，闭合开关S，两电流表示数之比为5∶3，则R1与R2两端的电压值之比U1∶U2＝__________，电阻之比R1∶R2＝__________。
第4题图
5．(2016江西19题5分)如图所示，已知电源电压为U，三个电阻的阻值分别为R1、R2和R3，求：
(1)当S1、S2均断开时，电流表和电压表的示数；
(2)当S1、S2均闭合时，电压表和电流表的示数。
第5题图

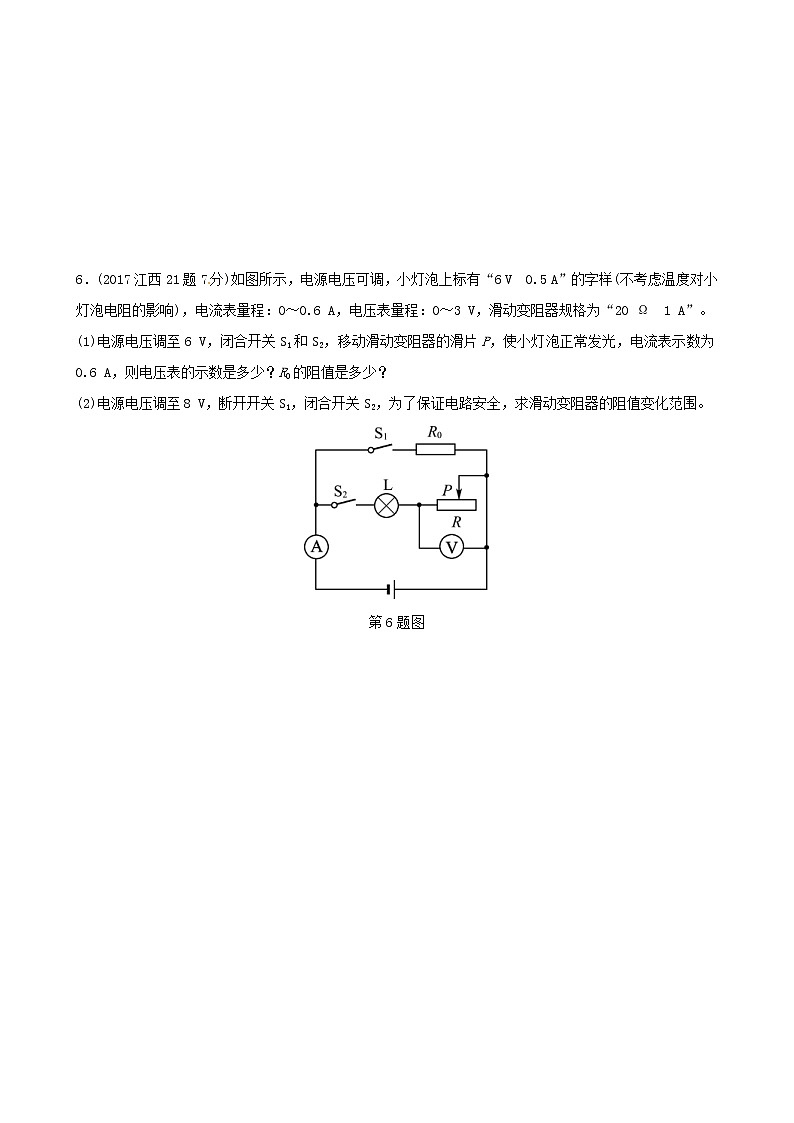

6．(2017江西21题7分)如图所示，电源电压可调，小灯泡上标有“6 V 0.5 A”的字样(不考虑温度对小灯泡电阻的影响)，电流表量程：0～0.6 A，电压表量程：0～3 V，滑动变阻器规格为“20 Ω 1 A”。
(1)电源电压调至6 V，闭合开关S1和S2，移动滑动变阻器的滑片P，使小灯泡正常发光，电流表示数为0.6 A，则电压表的示数是多少？R0的阻值是多少？
(2)电源电压调至8 V，断开开关S1，闭合开关S2，为了保证电路安全，求滑动变阻器的阻值变化范围。
第6题图
考点 探究电流与电压、电阻之间的关系(6年1考，8分)
7．(2015江西25题8分)探究电流与电压的关系。
【实验器材】电压表、电流表、三种不同规格的滑动变阻器(A：“10 Ω 1.5 A”、B：“20 Ω 1 A”、C：“50 Ω 1 A”)、开关、新干电池三节、定值电阻R＝10 Ω、导线若干。
第7题图甲
【制定计划与设计实验】
(1)请依照如图甲所示的电路图，用笔画线代替导线，将图乙中电路连接完整，要求滑动变阻器的滑片P向左滑时，电流表示数变大，导线不能交叉。
第7题图乙
(2)闭合开关前，要将滑动变阻器滑片移至______(选填“左”或“右”)端，选样做可以起到____________的作用；此实验中滑动变阻器的另一个作用是“改变定值电阻两端的电压”，请你写出一种不用变阻器也可以“改变定值电阻两端电压”的方法：________________。
【进行实验与收集证据】
(1)小莲按要求正确连接电路，且电路元件完好，实验过程中，发现电压表指针偏转到满刻度外的位置，其原因可能是________________________________
__________________________________。(任意写出一个)
(2)小莲在实验中通过调节滑动变阻器滑片测出通过电阻R的不同电流和对应的电压值。如下表所示：
要测出表格中的实验数据，实验时所用的滑动变阻器规格为______(选填规格的编号即可)。
【实验结论】
通过上表中的数据，我们可以得出：____________________________________
_____________________________。
考点 常规方法测电阻(6年2考，7～8分)
8．(2017江西24题7分)【实验名称】用电流表和电压表测电阻
【实验器材】电压恒为3 V的电源、电压表、电流表、标有“20 Ω 2 A”字样的滑动变阻器待测电阻Rx、开关、导线若干。
【实验原理】____________________
【实验步骤】
(1)小明按照如图甲所示的电路图连接电路；
第8题图
(2)闭合开关，发现电流表示数如图乙所示，则下一步实验操作是先________
_____，然后____________________________________；
(3)小明测出待测电阻的阻值后，向老师汇报，老师指出他的实验设计中存在着不足，其不足是__________________________________；
(4)改进后，小明继续实验并将数据记录在下表中，分析数据可知待测电阻的阻值为________Ω。还可以初步得出：电阻一定时，通过导体的电流与导体两端的电压成________；数据表格：
第8题图丙)
(5)实验过程中，若小明将滑片P移到了如图丙所示位置，闭合开关，此时电流表的示数为______________。
9．(2013江西19题8分)在测额定电压为2.5 V小灯泡电阻的实验中：
(1)如图所示，荣荣同学所连接的电路存在错误。但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线在图中画出正确的接法。
第9题图
(2)电路正确连接后，闭合开关，小灯泡不发光。电流表有示数，电压表几乎没有示数，出现这一故障的原因可能是______________。
(3)排除故障后，荣荣同学进行了四次测量，并将部分实验数据和现象记录在下面的表格中，请你帮他将表中未填的数据和现象填写完整。
(4)荣荣同学分析以上实验数据，发现小灯泡的电阻值存在明显差异，原因可能是________________________。
参考答案
1．C
2．BC
3．B
4．1∶1 3∶2
5．解：(1)当S1、S2均断开时，R2与R3串联在电路中，
电流表的示数为I1，则I1＝eq \f(U,R2＋R3)
电压表测R2两端的电压U1，则U1＝I1R2＝eq \f(R2,R2＋R3)U
(2)当S1、S2均闭合时，R3被短路，R2与R1并联在电路中，电压表的示数等于电源电压，即U2＝U
电流表的示数为I2＝eq \f(U,R1)＋eq \f(U,R2)＝eq \f(R1＋R2,R1R2)U
6．解：(1)当电源电压调至6 V时，S1、S2闭合，灯泡L与滑动变阻器R串联，再与R0并联，
由于灯泡正常发光，所以灯泡两端的电压UL＝6 V，故滑动变阻器两端的电压UR＝U－UL＝6 V－6 V＝0 V，即电压表的示数为0 V。
通过R0的电流I0＝I总－IL＝0.6 A－0.5 A＝0.1 A
则R0的阻值R0＝eq \f(U0,I0)＝eq \f(6 V,0.1 A)＝60 Ω
(2)当电源电压调至8 V，S1断开、S2闭合时，灯泡L与滑动变阻器R串联，
①当电压表示数为3 V时，滑动变阻器接入电路中的阻值最大。
灯泡的电阻RL＝eq \f(UL,IL)＝eq \f(6 V,0.5 A)＝12 Ω
灯泡两端的电压UL′＝U－UR＝8 V－3 V＝5 V
通过灯泡的电流IR＝IL′＝eq \f(UL′,RL)＝eq \f(5 V,12 Ω)＝eq \f(5,12) A
滑动变阻器的最大阻值Rmax＝eq \f(UR,IR)＝eq \f(3 V,\f(5,12) A)＝7.2 Ω
②当电路中的电流为0.5 A时，滑动变阻器接入电路中的阻值最小，此时灯泡正常发光，其两端电压UL为6 V，
UR′＝U－UL＝8 V－6 V＝2 V
Rmin＝eq \f(UR′,IR′)＝eq \f(2 V,0.5 A)＝4 Ω
故滑动变阻器的阻值变化范围是4～7.2 Ω。
7．(1)如答图所示
(2)右 保护电路 改变电源电压
【进行实验与收集证据】(1)滑动变阻器接入电路中的阻值过小(或电压表的量程过小) (2)C
【实验结论】在电阻一定时，通过导体的电流与导体两端的电压成正比
8．【实验原理】欧姆定律eq \b\lc\(\rc\)(\a\vs4\al\c1(或R＝\f(U,I)))
【实验步骤】(2)断开开关 将电流表正、负接线柱上的导线对调 (3)只测量一组数据，实验误差会较大 (4)10 正比 (5)0.1 A
9．(1)如答图所示
(2)小灯泡短路 (3)10 正常发光 (4)灯丝电阻受温度的影响
U/V
1.0
2.0
3.0
I/A
0.1
0.2
0.3
实验次数
电压U/V
电流I/A
1
2.4
0.24
2
2.0
0.20
3
1.5
0.15
实验序号
U/V
I/A
R/Ω
灯泡亮度
1
0.5
0.13
3.8
不亮
2
1.0
0.18
5.6
灯丝暗红
3
1.5
0.21
7.1
微弱发光
4
2.5
0.25
