中考物理一轮复习第16讲《生活用电》分层精练 (含答案)

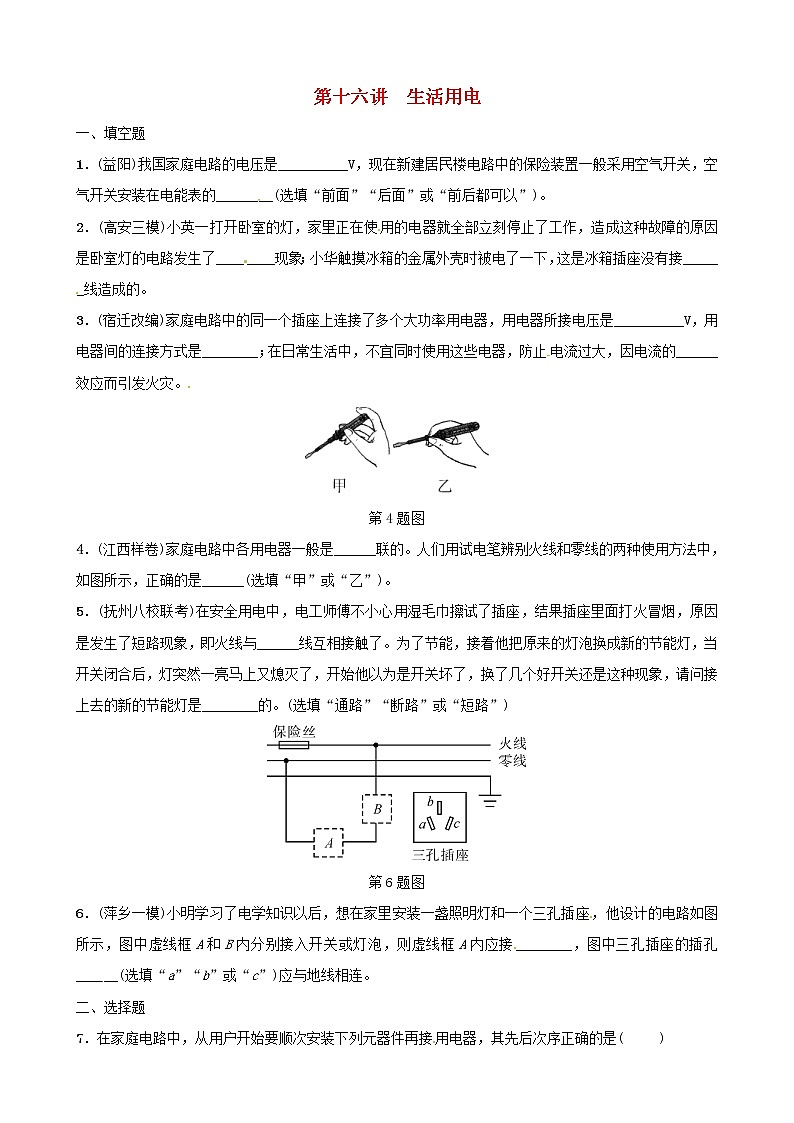

第十六讲　生活用电

一、填空题

1．(益阳)我国家庭电路的电压是__________V，现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表的________(选填“前面”“后面”或“前后都可以”)。

2．(高安三模)小英一打开卧室的灯，家里正在使用的电器就全部立刻停止了工作，造成这种故障的原因是卧室灯的电路发生了________现象；小华触摸冰箱的金属外壳时被电了一下，这是冰箱插座没有接______线造成的。

3．(宿迁改编)家庭电路中的同一个插座上连接了多个大功率用电器，用电器所接电压是__________V，用电器间的连接方式是________；在日常生活中，不宜同时使用这些电器，防止电流过大，因电流的______效应而引发火灾。

第4题图

4．(江西样卷)家庭电路中各用电器一般是______联的。人们用试电笔辨别火线和零线的两种使用方法中，如图所示，正确的是______(选填“甲”或“乙”)。

5．(抚州八校联考)在安全用电中，电工师傅不小心用湿毛巾擦试了插座，结果插座里面打火冒烟，原因是发生了短路现象，即火线与______线互相接触了。为了节能，接着他把原来的灯泡换成新的节能灯，当开关闭合后，灯突然一亮马上又熄灭了，开始他以为是开关坏了，换了几个好开关还是这种现象，请问接上去的新的节能灯是________的。(选填“通路”“断路”或“短路”)

第6题图

6．(萍乡一模)小明学习了电学知识以后，想在家里安装一盏照明灯和一个三孔插座，他设计的电路如图所示，图中虚线框A和B内分别接入开关或灯泡，则虚线框A内应接________，图中三孔插座的插孔______(选填“a”“b”或“c”)应与地线相连。

二、选择题

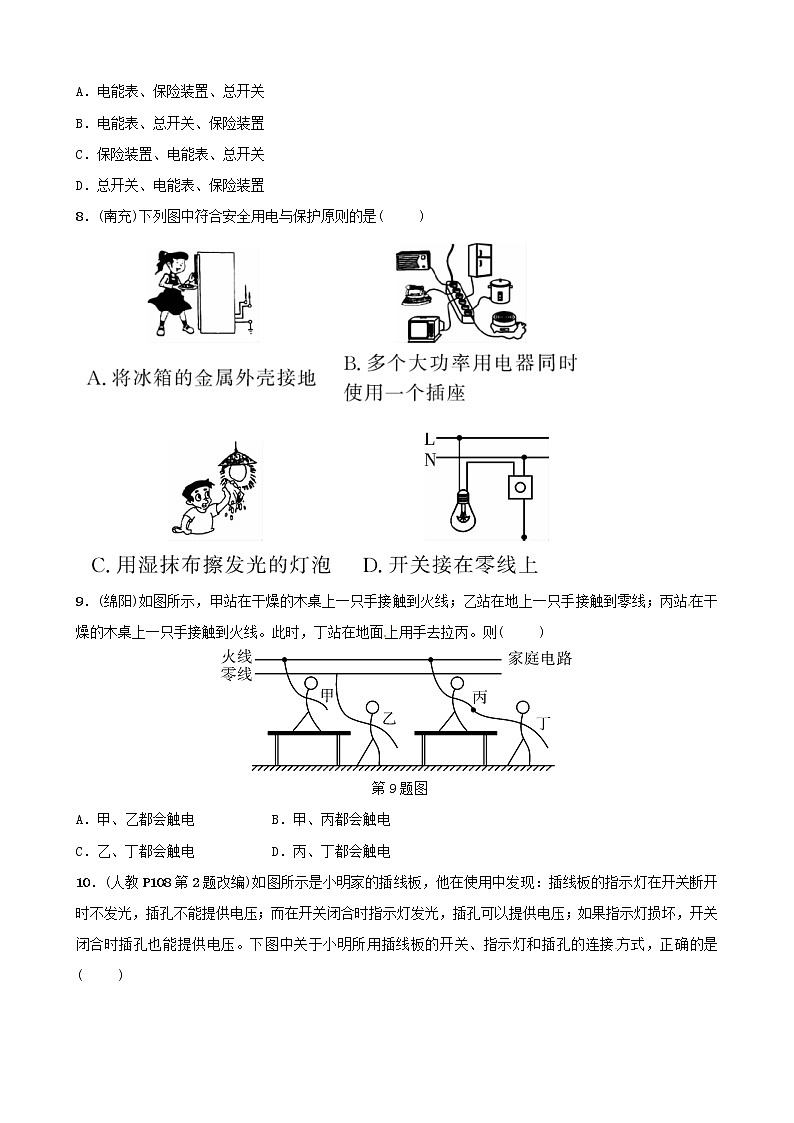

7．在家庭电路中，从用户开始要顺次安装下列元器件再接用电器，其先后次序正确的是(     )

A．电能表、保险装置、总开关

B．电能表、总开关、保险装置

C．保险装置、电能表、总开关

D．总开关、电能表、保险装置

8．(南充)下列图中符合安全用电与保护原则的是(     )

9．(绵阳)如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则(     )

 第9题图

A．甲、乙都会触电     B．甲、丙都会触电

C．乙、丁都会触电     D．丙、丁都会触电

10．(人教P108第2题改编)如图所示是小明家的插线板，他在使用中发现：插线板的指示灯在开关断开时不发光，插孔不能提供电压；而在开关闭合时指示灯发光，插孔可以提供电压；如果指示灯损坏，开关闭合时插孔也能提供电压。下图中关于小明所用插线板的开关、指示灯和插孔的连接方式，正确的是(     )

第10题图

11．(高安市一模)(不定项)如图所示是某同学家的家庭电路的部分电路图，下列说法中正确的是(      )

 第11题图

A．家庭电路中使用的是交流电，电压是220 V，频率是50 Hz

B．丁灯的安装及开关的连接是正确的

C．两孔插座和三孔插座的连接都是正确的

D．用试电笔正确接触M和N点时，试电笔的氖管均不发光

参考答案

1．220　后面　2.短路　地　3.220　并联　热　4.并　甲　5.零　断路　6.灯泡　b　7.B　8.A　9.D　10.A　11.AB
