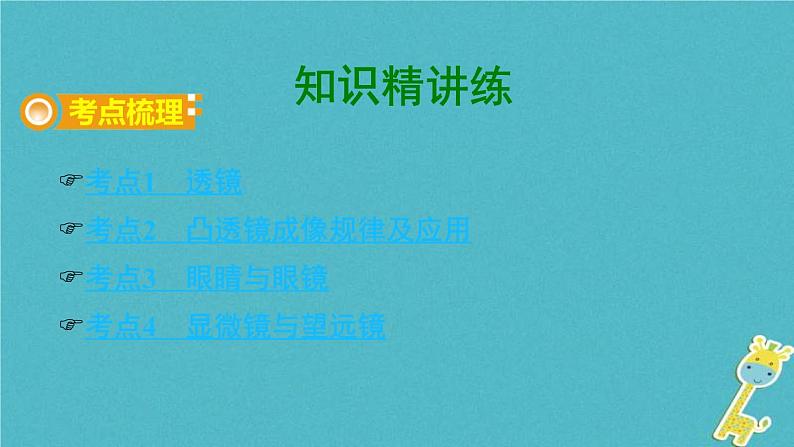

考点1 透镜考点2 凸透镜成像规律及应用考点3 眼睛与眼镜考点4 显微镜与望远镜

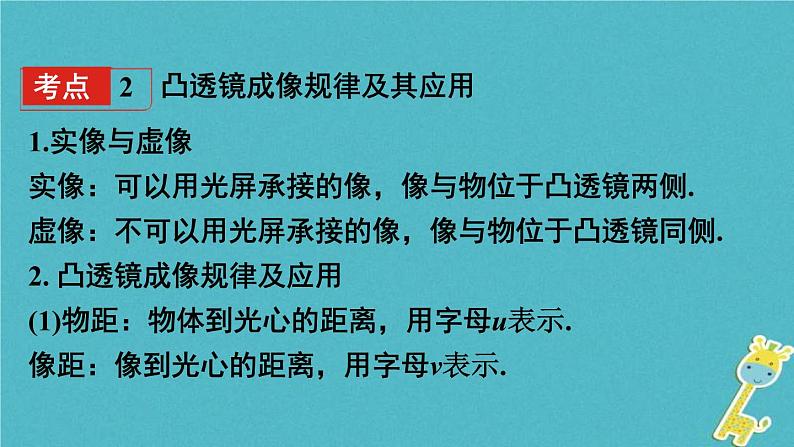

凸透镜成像规律及其应用
1.实像与虚像实像：可以用光屏承接的像，像与物位于凸透镜两侧.虚像：不可以用光屏承接的像，像与物位于凸透镜同侧.2. 凸透镜成像规律及应用(1)物距：物体到光心的距离，用字母u表示.像距：像到光心的距离，用字母v表示.

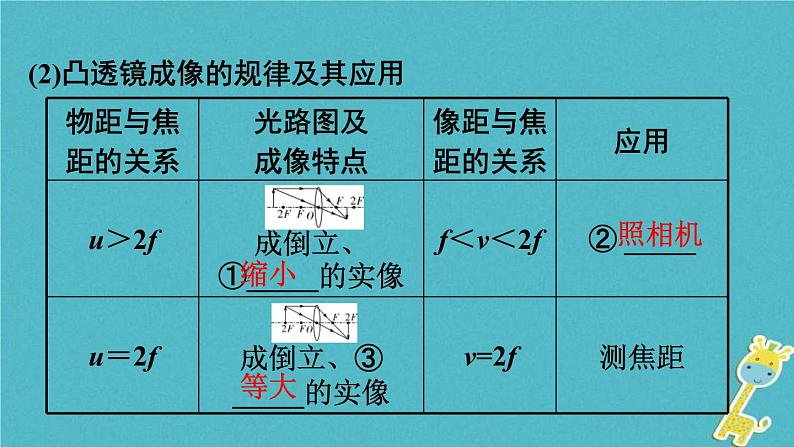

(2)凸透镜成像的规律及其应用
静态成像规律：一倍分虚实，内虚外实；二倍分大小，远小近大；动态成像规律：成实像时，物近像远像变大；成虚像时，物近像近像变小.
1.正常眼睛的成像原理晶状体和角膜的共同作用相当于一个凸透镜，把来自物体的光会聚在视网膜上，形成物体倒立、①_____的实像，相当于一台照相机.2.近视眼、远视眼及其矫正
显微镜：显微镜镜筒的两端各有一组透镜，每组透镜的作用都相当于一个凸透镜.来自被观察物体的光经过物镜后成一个放大的①_______；目镜的作用像一个② _______ ，物镜和目镜使物体放大两次.望远镜：望远镜是由两组凸透镜组成的.物镜的作用是使远处的物体在焦点附近成实像，目镜的作用相当于一个③ _______.
命题点：测凸透镜的焦距1.如图所示，将凸透镜置于太阳光下，移动凸透镜，会在白纸上形成一个又小又亮的光斑，说明凸透镜对光线有_______作用，光斑到凸透镜的距离就是这个凸透镜的_______.
命题点：照相机的工作原理2.如图所示，照相机的镜头相当于一个____透镜，成_____（选填“正”或“倒”）立、______（选填“放大”或“缩小”）的_____（选填“实”或“虚”）像.若想使成的像更大更清晰，则需______（选填“远离”或“靠近”）物体.
命题点：凸透镜成像规律3.如图所示，小明把一支铅笔水平地放在盛水玻璃杯的一侧，透过玻璃杯，可以看到那支铅笔的形状_____（选填“不变”或“改变”）；把笔由靠近玻璃杯的位置向远处慢慢地移动时，透过玻璃杯会看到铅笔尖会逐渐_____（选填“变长”或“变短”），到某一位置以后，铅笔尖的方向_____（选填“不变”或“改变”）.
凸透镜成像规律（难点）
例1 如图所示，保持凸透镜位置不变，先后将蜡烛放在图示各点处，并分别调整光屏的位置，则：
（1）当将蜡烛放在a点时，光屏上出现一个_____、 _____的像.此现象在生活中的应用是________.当蜡烛向靠近透镜的方向移动时，要使光屏上再次出现清晰的像，光屏应向_____ （选填“远离”或“靠近”）透镜的方向移动，此时像_____ （选填“变大”“变小”或“不变”）.（2）当将蜡烛放在b点时，移动光屏得到了一个等大清晰的像，且测量得到b点到凸透镜光心的距离是18 cm，
则此凸透镜的焦距为_____ cm，这个像是_____ （选填“正立”或“倒立”）的.（3）当将蜡烛放在c点，光屏上出现_____ 、 _____的像.此现象在生活中的应用是______.若在c点与透镜之间的位置放了一副眼镜，原来光屏上清晰的像变模糊，当将光屏远离凸透镜到适当位置又得到一清晰的像，则这副眼镜是_____（选填“近”或“远”）视眼镜.
（4）当将蜡烛放在d或e点时，此时光屏_____ （选填“能”或“不能”）出现蜡烛的像.
①实际光线画实线，不是实际光线（光线的反向延长线、辅助线）画虚线；②光线要带箭头，光线与光线之间要连接好，不能断开.
例2 请完成如图所示的光路图.
例3 选择合适的透镜填入如图所示的方框中.
例4 如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据透镜成像原理确定凸透镜的位置，并将凸透镜画出来.（保留作图痕迹）
1.凸透镜对光线的作用2.实验前调节烛焰中心、凸透镜中心和光屏中心大致在同一高度（目的是使像能成在光屏的中央）
3.焦距的测量及判断 [①用平行光垂直照射到凸透镜上，在凸透镜的另一侧用光屏承接到最小最亮的点，这个点到凸透镜的距离即为焦距；②移动蜡烛和光屏，使光屏上成倒立、等大的实像，此时物距等于二倍焦距（u=2f）]4.物体在各个区间段所成像的特点及相关应用.5.当物距小于一倍焦距时，应在物体的异侧透过透镜观察所成的像
6.光屏上能成清晰像时，对调蜡烛和光屏的位置，光屏上仍能成清晰的像（光路可逆）7.光屏上找不到像的原因（①物距等于焦距时不成像；②物距小于焦距时成的像为虚像;③烛焰、凸透镜中心、光屏中心不在同一高度;④像距太大超出光具座标尺的最大范围）
8.用纸遮住透镜的一部分后，所成的像会变暗，所成的像还是一个完整的像.9.透过凸透镜，物体在光屏上所成的像位置偏高，要使所成的像在光屏中央，应将物体的位置向上移动.实验结论：当u＞2f时，成倒立、缩小的实像；当u=2f时，成倒立、等大的实像；当f＜u＜2f时，成倒立、放大的实像；当u＜f时，成正立、放大的虚像.成实像时，物距增大，像距减小，像变小.
例（2017天水）用如图所示的装置做“探究凸透镜成像规律”实验.
（1）如图甲所示，凸透镜位置固定.当发光的小灯泡放在40 cm刻度线位置时，移动光屏发现光屏上始终能呈现一个面积大小不变的光斑.则该透镜的焦距为______cm.（2）小明用蜡烛代替小灯泡继续做实验，烛焰在图乙所示位置时能在光屏上成一清晰的像，则该像是倒立、 ______ （选填“放大”“等大”或“缩小”）的实像.
（3）若想使光屏上烛焰的像变得再大一些，在不改变凸透镜位置的情况下，应将蜡烛向____ （选填“左”或“右”）适当移动一段距离，再调整光屏的位置.（4）在图乙中，小明借来物理老师的眼镜，并将其靠近凸透镜左侧，发现光屏上的像由清晰变模糊，向右移动光屏又发现清晰的像，说明老师所戴眼镜的镜片是____透镜.
【解析】（1）移动光屏发现光屏上始终能呈现一个面积大小不变的光斑，此时灯泡到凸透镜光心的距离为该透镜的焦距，故可知此凸透镜焦距为10 cm；（2）图乙中蜡烛的位置大于一倍焦距小于二倍焦距，此时光屏上成的是倒立、放大的实像；（3）在保证大于一倍焦距的前提下，物近像远像变大，故应将蜡烛向右移动；（4）向右移动光屏又发现清晰的像，说明像距增大，物距等效减小；凹透镜具有发散作用，放在凸透镜左侧时其发散了蜡烛的光线，其效果相当于将蜡烛向右移动，即等效于物距减小，故老师的眼镜的镜片是凹透镜.
（5）实验时凸透镜与光屏高度已经调好，但烛焰在光屏上像的位置偏高，要想使像成在光屏中央，应调节烛焰向_____（选填“上”或“下”）移动.（6）实验中，将蜡烛、凸透镜、光屏依次放在光聚座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因：________________________________________.
烛焰、凸透镜和光屏的中心不在同一直线上
