中考物理一轮复习夯实基础过教材第16章《生活用电》复习课件(含答案)

这是一份中考物理一轮复习夯实基础过教材第16章《生活用电》复习课件(含答案)，共21页。PPT课件主要包含了知识框图，知识精讲练，家庭电路，电能表，保险装置，总开关，保险盒，保护电路，试电笔，家庭电路故障分析等内容，欢迎下载使用。

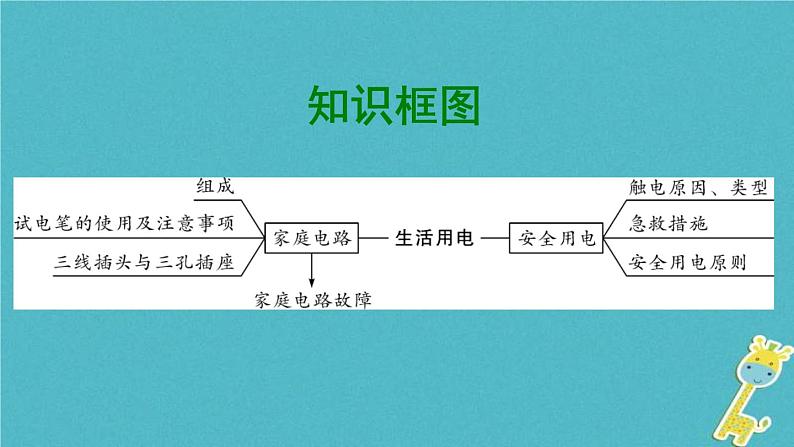

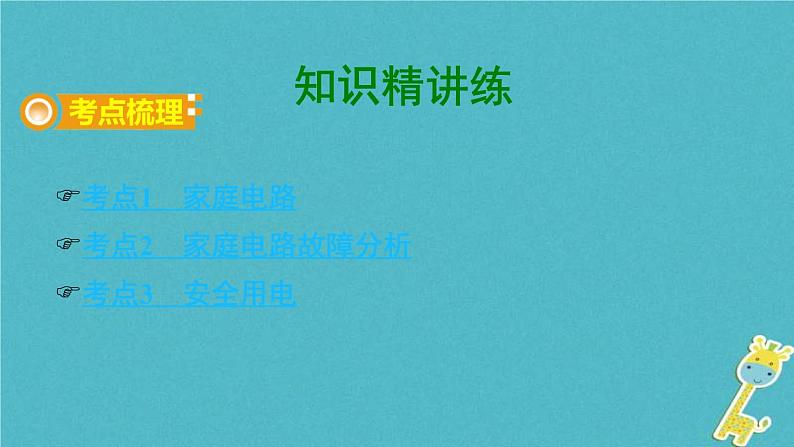

考点1 家庭电路考点2 家庭电路故障分析考点3 安全用电

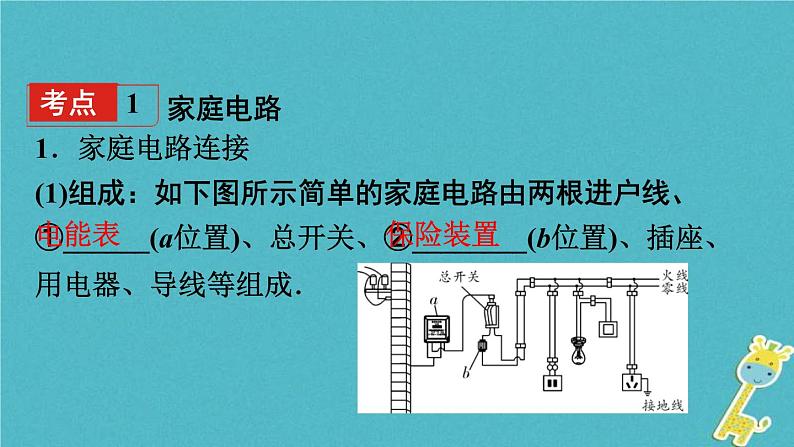

1．家庭电路连接(1)组成：如下图所示简单的家庭电路由两根进户线、①______(a位置)、总开关、②________(b位置)、插座、用电器、导线等组成．

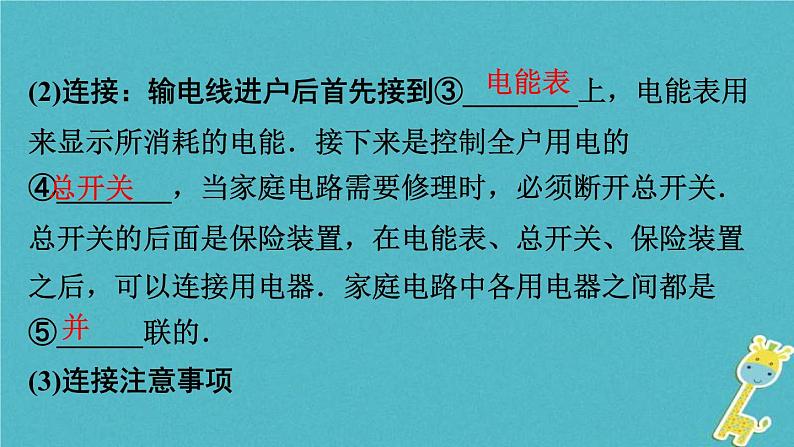

(2)连接：输电线进户后首先接到③________上，电能表用来显示所消耗的电能．接下来是控制全户用电的④________，当家庭电路需要修理时，必须断开总开关．总开关的后面是保险装置，在电能表、总开关、保险装置之后，可以连接用电器．家庭电路中各用电器之间都是⑤______联的．(3)连接注意事项

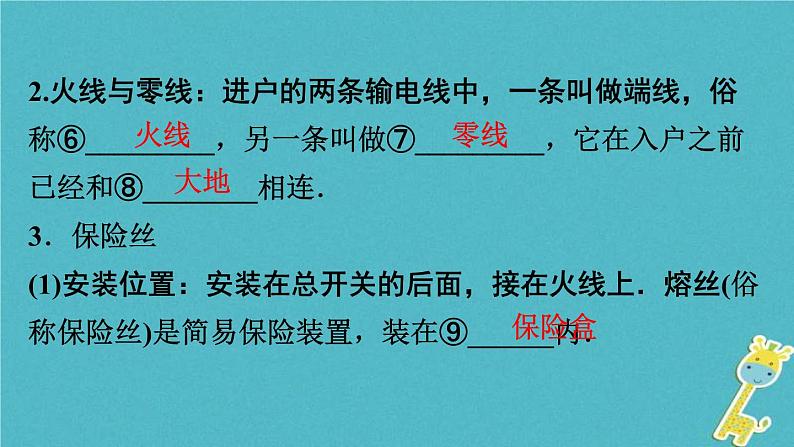

2.火线与零线：进户的两条输电线中，一条叫做端线，俗称⑥_________，另一条叫做⑦_________，它在入户之前已经和⑧________相连．3．保险丝(1)安装位置：安装在总开关的后面，接在火线上．熔丝(俗称保险丝)是简易保险装置，装在⑨______内．

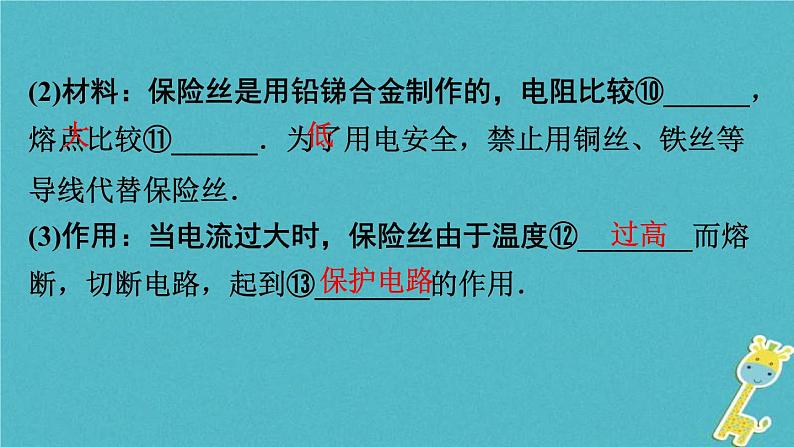

(2)材料：保险丝是用铅锑合金制作的，电阻比较⑩______，熔点比较⑪______．为了用电安全，禁止用铜丝、铁丝等导线代替保险丝．(3)作用：当电流过大时，保险丝由于温度⑫________而熔断，切断电路，起到⑬________的作用．
4．三线插头与漏电保护器(1)三线插头：如右图，标有“L”字样的插头接⑭________，标有“N”字样的插头接⑮______，标有“E”字样的接⑯______，插头上标着“E”的导线和用电器的⑰________相连，插座上相应的导线和室外的⑱________相连．(三孔插座接法口诀：“左零右火上接地”)
(2)漏电保护器：装在控制插座的⑲________上，如果站在地上的人不小心接触火线，电流经过人体流入大地时，这时，总开关上的“漏电保护器”会迅速⑳________电路，对人体起到保护作用．
1．常见电压：人体的安全电压是不高于①________V，我国家庭电路的电压是②________V，工厂用的动力电路的电压是380 V，高压输电线路的电压高达10～500 kV. 2．触电原因：当人体成为③________的一部分时，就会有电流通过．如果电流达到一定大小，就会发生触电事故．
3．触电急救措施：要立即切断电源，必要时应对触电者进行急救，同时尽快通知医务人员抢救． 4．安全用电原则(1)④________低压带电体，⑤________高压带电体．(2)更换灯泡、搬动电器前应⑥________电源开关．(3)不弄湿用电器，不损坏⑦________.
(4)保险装置、插座、导线、家用电器等达到使用寿命应⑧________．5．注意防雷：高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷．高压输电线最上面的两条导线也是用来防雷的．
例 1　判断下列说法的正误．(1)使用试电笔时，手指不能接触金属笔卡(　　)(2)空气开关“跳闸”是因为发生了短路(　　)(3)用电器的三脚插头接外壳的插头坏了，还可以继续使用(　　)
(4)更换灯泡、搬动用电器前应断开电源开关(　　)(5)使用绝缘层已经破损的电热水壶烧水 (　　)(6)在高压电线上晾晒衣物 (　　)(7)打雷下雨时，站在大树下避雨(　　)(8)保险丝烧断后用铜丝代替(　　)

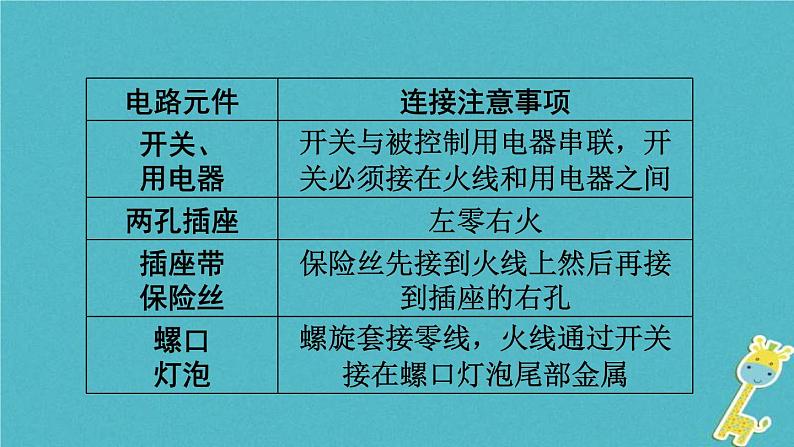

接线口诀：火线零线并排走，零线直接进灯座，火线接进保险盒，再过开关进灯座注意事项：(1)开关连接在火线与用电器之间，与被控制的用电器串联；(2)用“·”标明导线与火线、零线、地线的连接点．
例 2　(2017云南)请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路．
