中考物理一轮复习夯实基础过教材第15章《电功率第1节电能电功率焦耳定律》复习真题面对面 (含答案)

这是一份中考物理一轮复习夯实基础过教材第15章《电功率第1节电能电功率焦耳定律》复习真题面对面 (含答案)，共29页。
A. 小灯泡变亮 B. 电流表示数变大
C. 电压表示数变小 D. 电路的总功率不变

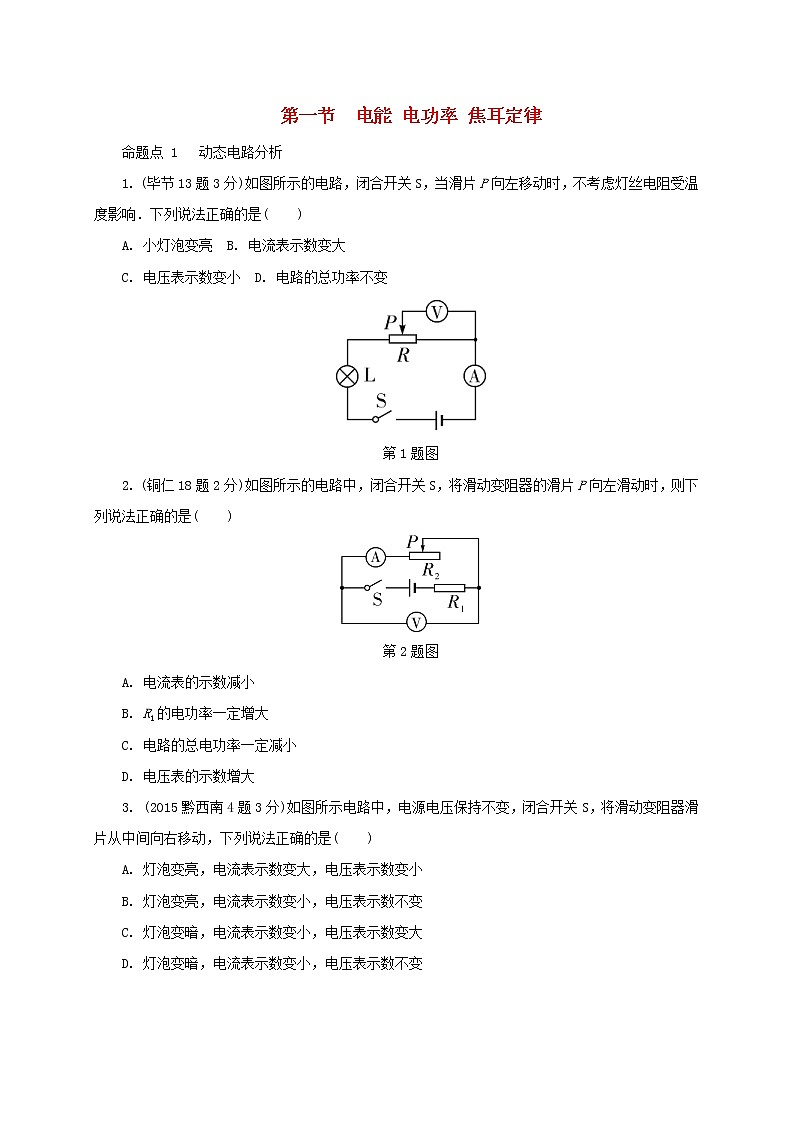

第1题图
2. (铜仁18题2分)如图所示的电路中，闭合开关S，将滑动变阻器的滑片P向左滑动时，则下列说法正确的是( )
第2题图
A. 电流表的示数减小
B. R1的电功率一定增大
C. 电路的总电功率一定减小
D. 电压表的示数增大
3. (2015黔西南4题3分)如图所示电路中，电源电压保持不变，闭合开关S，将滑动变阻器滑片从中间向右移动，下列说法正确的是( )
A. 灯泡变亮，电流表示数变大，电压表示数变小
B. 灯泡变亮，电流表示数变小，电压表示数不变
C. 灯泡变暗，电流表示数变小，电压表示数变大
D. 灯泡变暗，电流表示数变小，电压表示数不变

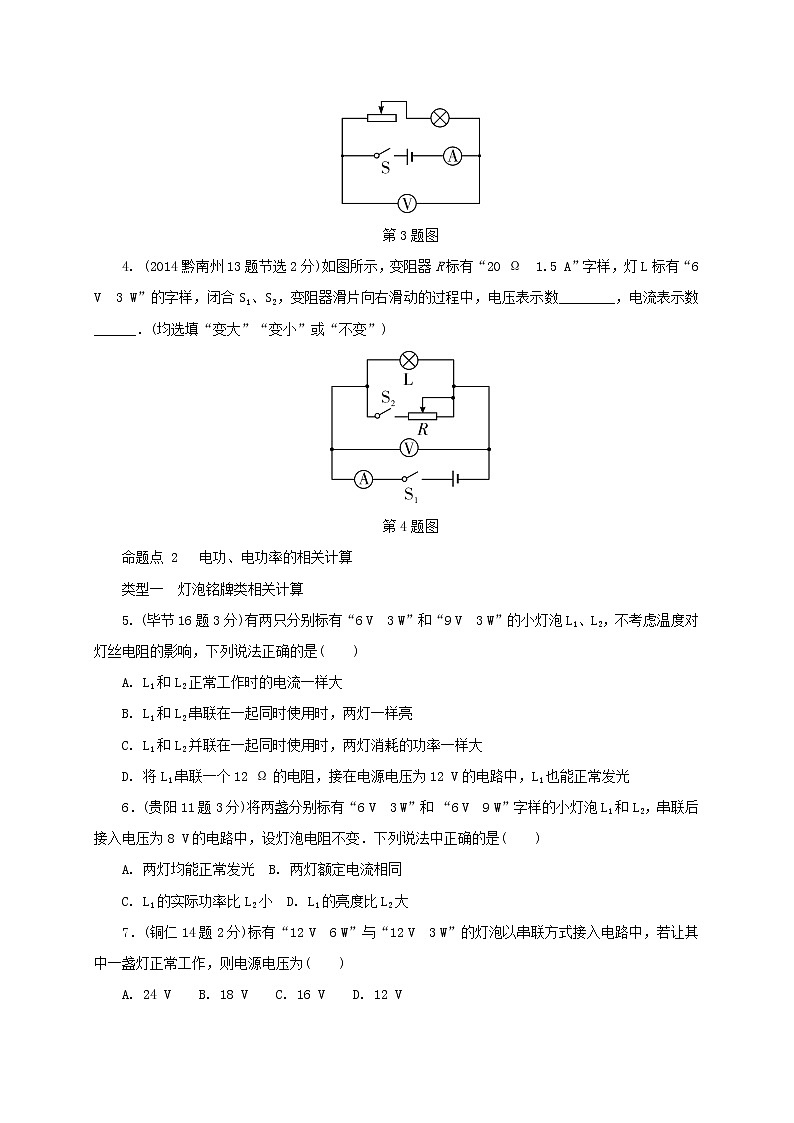

第3题图
4. (2014黔南州13题节选2分)如图所示，变阻器R标有“20 Ω 1.5 A”字样，灯L标有“6 V 3 W”的字样，闭合S1、S2，变阻器滑片向右滑动的过程中，电压表示数________，电流表示数______．(均选填“变大”“变小”或“不变”)
第4题图
命题点 2 电功、电功率的相关计算
类型一 灯泡铭牌类相关计算
5. (毕节16题3分)有两只分别标有“6 V 3 W”和“9 V 3 W”的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是( )
A. L1和L2正常工作时的电流一样大
B. L1和L2串联在一起同时使用时，两灯一样亮
C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大
D. 将L1串联一个12 Ω的电阻，接在电源电压为12 V的电路中，L1也能正常发光
6．(贵阳11题3分)将两盏分别标有“6 V 3 W”和 “6 V 9 W”字样的小灯泡L1和L2，串联后接入电压为8 V的电路中，设灯泡电阻不变．下列说法中正确的是( )
A. 两灯均能正常发光 B. 两灯额定电流相同
C. L1的实际功率比L2小 D. L1的亮度比L2大
7．(铜仁14题2分)标有“12 V 6 W”与“12 V 3 W”的灯泡以串联方式接入电路中，若让其中一盏灯正常工作，则电源电压为( )
A. 24 V B. 18 V C. 16 V D. 12 V

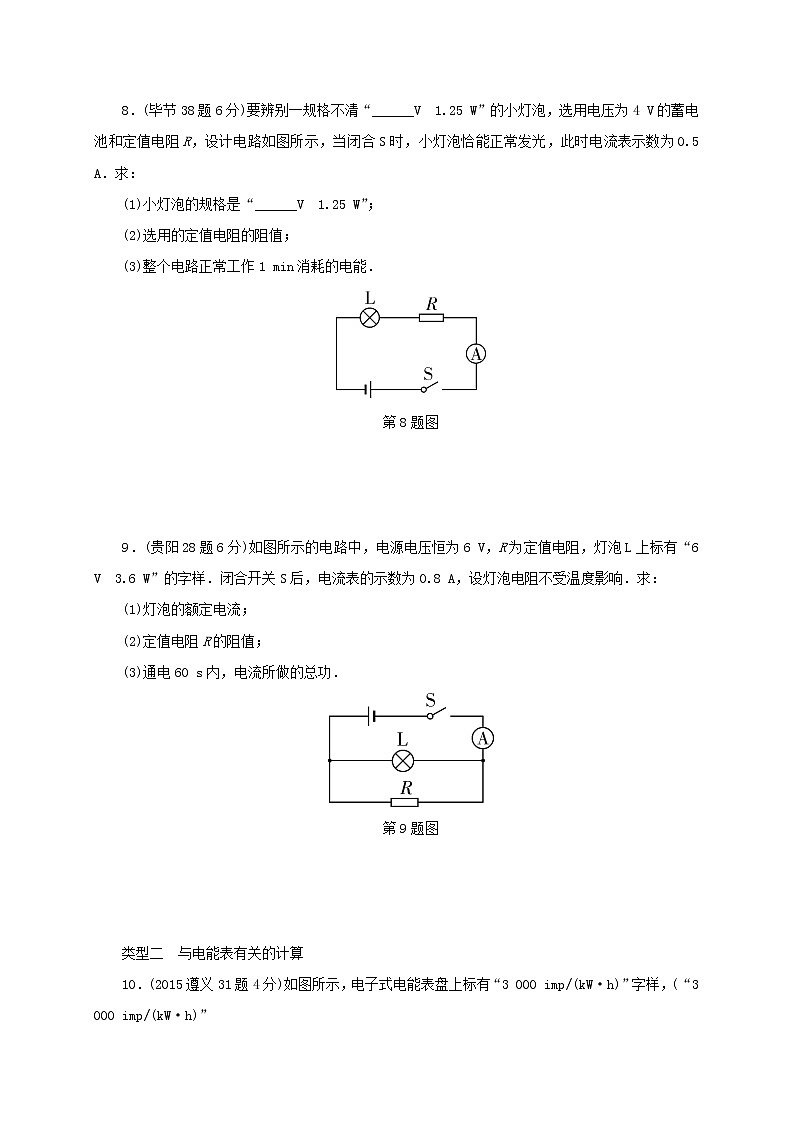

8．(毕节38题6分)要辨别一规格不清“______V 1.25 W”的小灯泡，选用电压为4 V的蓄电池和定值电阻R，设计电路如图所示，当闭合S时，小灯泡恰能正常发光，此时电流表示数为0.5 A．求：
(1)小灯泡的规格是“______V 1.25 W”；
(2)选用的定值电阻的阻值；
(3)整个电路正常工作1 min消耗的电能．
第8题图
9．(贵阳28题6分)如图所示的电路中，电源电压恒为6 V，R为定值电阻，灯泡L上标有“6 V 3.6 W”的字样．闭合开关S后，电流表的示数为0.8 A，设灯泡电阻不受温度影响．求：
(1)灯泡的额定电流；
(2)定值电阻R的阻值；
(3)通电60 s内，电流所做的总功．
第9题图
类型二 与电能表有关的计算
10．(2015遵义31题4分)如图所示，电子式电能表盘上标有“3 000 imp/(kW·h)”字样，(“3 000 imp/(kW·h)”
第10题图
指接在这个电能表上的用电器消耗1 kW·h的电能，电能表上的指示灯闪烁3 000次)，现将若干盏规格都为“220 V 20 W”的节能灯接在该电能表上一起正常工作15 min，电能表的指示灯闪烁了135次，这些节能灯消耗的电能为________J，接入的节能灯共有________盏．
类型三 文字叙述类计算
11．(2015黔东南8题3分)将灯L接到电压为U的电路上时，灯的电功率为36 W，若将灯L与一个电阻R串联后仍接在原电路上时，灯L消耗的电功率为25 W，设灯丝电阻不变，则此电阻消耗的电功率是( )
A. 3 W B. 4 W C. 5 W D. 11 W
12．(六盘水18题2分)已知R1＝ 42 Ω， R2＝ 21 Ω，两个电阻并联后接在28 V的电源上，工作10 min后，电路消耗的总电能是________J，总功率是________W.
13．(2015安顺13题4分)LED灯是一种半导体新型节能灯．已知某LED灯在一定电压范围内的工作电流都是0.02 A，只是在不同电压下发光颜色不同：当加在它上面的电压为1.8 V时，它发红光；当加在它上面的电压为1.4 V时，它发黄光；当加在它上面的电压为3.2 V时，它发蓝光．将该LED灯与一定值电阻R串联后接在电压为5 V的电源两端时它发红光，则该LED灯的电功率是______W，定值电阻R阻值是________Ω.
类型四 非动态电路比值类计算
14．(2014黔西南6题3分)有两灯如图所示，L1、L2分别标有“15 V 1 A”、“10 V 0.5 A”的字样，其中一灯正常发光时，它们的功率之比是( )
第14题图
A. 4∶3 B. 3∶4 C. 5∶3 D. 3∶2
15. (黔东南16题1分)将定值电阻R1与R2串联接在电压恒为U的电源两端，R1消耗的电功率为 9 W，两电阻消耗的总功率为P；若将R1与R2并联在该电源两端，R1消耗的电功率为25 W，两电阻消耗的总功率为P′；则P ∶P′＝________．
16．(2015黔南州13题2分)如图所示电路，电压U不变，电流表的示数为1 A．如果R1与R2的等效电阻为R，并且R1∶R＝5∶3，电阻R2消耗的电功率为2.4 W，则电阻R1＝________Ω.
第16题图
17．(黔南州14题2分)如图所示，将灯L1、L2按甲、乙两种方式接在电压均为U的两个电路中．L1在甲、乙两个电路中的电功率分别为4 W和9 W，设两灯泡的电阻不变，则L1、L2两灯泡电阻之比为________．
第17题图
类型五 开关引起的动态电路计算
18．(2014铜仁33题2分)如图所示，是某电饭煲的电路原理图，电饭煲有加热和保温两种工作状态，当闭合开关S后，电饭煲锅内温度达到102 ℃时开关S1自动断开，处于保温状态．已知电源电压保持220 V不变，电阻R1的阻值为550 Ω，电阻R2的阻值为55 Ω.则电饭煲处于保温状态时的电功率是______W，电饭煲处于加热状态时电路的总电流是______A.
第18题图
19. (黔南州13题3分)如图所示的电路中，电源电压保持不变，R1＝30 Ω，闭合S1、S2，断开S3时，电流表示数为0.4 A，则此时R1两端的电压为______V．当S1、S2、S3都闭合时，R1的电功率为P1；闭合S1、S3，断开S2时，R1的电功率为P1的eq \f(9,16)，则R2的电阻为______ Ω.
第19题图
20．(2015黔南州11题3分)物理与生活紧密联系，青青对家中的电饭锅进行了研究，电路图简化如图．他关闭了家里其他用电器，只让电饭锅工作，观察了电能表标有“220 V 10(20)A、50 Hz、3 000 revs/(kW·h)”字样，下列是青青考你的问题，请作答．
第20题图
(1)电饭锅在加热状态时，开关应与触点________(选填“1”或“2”)连接；
(2)他发现正常加热了6 min电饭锅就转为保温状态，在这6 min内电能表转盘刚好转了300转，则电饭锅的加热功率是________W；
(3)如果该电饭锅正常加热消耗了6×105 J的电能，如果这些能量全部用来给“48 V 500 W”的电动机充电，能使该电动机以10 m/s的速度匀速行驶________km.(不考虑能量损失)
21. (毕节39题6分)如图所示，电源电压恒定，R1＝30 Ω，闭合开关S，断开开关S1，电流表示数是0.3 A．当闭合S、S1时，发现电流表示数变化了0.2 A，求：
(1)电源电压；
(2)R2的阻值是多少？
(3)当闭合S、S1时，电路消耗的总功率．
第21题图
22．(2015六盘水28题6分)如图是电源电压恒为220 V的电热烘干箱的基本电路图，S是双掷开关，R1是发热电阻，定值电阻R2为110 Ω，当S接“2”时，R1的电功率是110 W，试求：
(1)R1的阻值；
(2)当S接“1”时，电路中的电流是多少？
(3)当S接“2”时，通电15分钟，R1消耗的电能是多少？
第22题图
23．(2015黔东南24题6分)如图所示电路中，R1＝18 Ω，R2＝12 Ω.当开关S1闭合，S2、S3断开时，电流表的示数为0.6 A；当开关S1、S2、S3都闭合时，电流表示数为2 A，且灯泡正常发光．设电源电压不变．求：
(1)电源电压；
(2)灯泡正常发光60 s时，通过灯泡的电流做的功．
第23题图
24.(2014铜仁42题12分)如图所示，电路中电源电压和灯泡L的电阻保持不变．已知定值电阻R1＝18 Ω.求：
(1)若只闭合开关S2时，电流表的示数为0.5 A，电压表的示数为3 V，则R1两端的电压是多少？电源电压是多少？
(2)若开关S1，S2，S3都闭合时，电流表的示数为3 A．此时灯泡L正常发光，则小灯泡的额定功率和小灯泡的电阻各是多少？
(3)若只闭合开关S3时，通电500 s．则小灯泡消耗的电能是多少？
第24题图
25．(2014安顺19题6分)电热饮水机有加热和保温两种工作状态(由机内温控开关S0自动控制)，从说明书上收集到如表数据及如图所示的电路原理图．
第25题图
(1)分析说明温控开关S0断开时，饮水机处于哪种工作状态？
(2)求电阻R2的阻值；
(3)求电热饮水机在加热状态下的工作电流．
类型六 动态电路的极值、比值计算
26．(安顺5题3分)如图所示，电源电压保持不变，灯L标有“6 V 0.6 W”字样，不考虑温度对灯丝电阻的影响，闭合开关S，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为4 V，当滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为( )
A. 4∶3 B. 3∶4 C. 3∶2 D. 2∶3
第26题图
27. (安顺5题3分)如图所示，电源两端电压保持12 V 不变，小灯泡L上标有“6 V 3 W”字样，滑动变阻器最大电阻值R＝60 Ω.不考虑灯丝电阻随温度的变化，下列说法正确的是( )
第27题图
A. S闭合后，使电压表的示数减少1 V，小灯泡L两端的电压就增加1 V
B. S闭合后，小灯泡L的最小实际电功率为0.5 W
C. 滑动变阻器接入电路的阻值是12 Ω时，小灯泡L正常发光
D. 滑片移到最右端时通电10秒，小灯泡消耗的电能是5 J
28. (黔东南8题3分)如图所示，电源电压恒为9 V，电压表的量程为0～3 V，电流表的量程为0～0.6 A，滑动变阻器的规格为“24 Ω 0.8 A”，灯泡标有“3 V 1.5 W”字样．闭合开关，在电路安全的情况下(不考虑灯丝电阻的变化)，则下列说法中正确的是( )
第28题图
A. 滑动变阻器的电阻允许调节的范围是0～24 Ω
B. 电流表示数的变化范围是0.1 A～0.5 A
C. 电压表示数的变化范围是1 V～3 V
D. 灯泡的最小功率是0.54 W
29．(黔东南23题6分)如图所示，电路中定值电阻R1＝20 Ω，R2为滑动变阻器，电源电压保持不变，当滑片在a端时，电流表示数为0.3 A，滑片在b端时电压表示数为4 V．求：
(1)电源电压；
(2)滑动变阻器R2的最大阻值；
(3)R1的最小电功率．
第29题图
30．(铜仁41题8分)如图所示的电路中只闭合S1时，通过R2的电流是1.5 A，R1＝30 Ω，R2＝20 Ω.求：
(1)电源电压是多大？
(2)只闭合S2时，通电20 s电流通过R1产生的电热是多少？
(3)开关通断情况发生变化，整个电路消耗的最小电功率P和最大电功率P′之比是多少？
第30题图
31．(黔西南25题9分)如图所示，R0是阻值为80 Ω的定值电阻，R为滑动变阻器，其上标有“100 Ω 3 A”字样，电流表的量程为0～0.6 A，电流表的量程为0～3 A，灯泡上标有“8 V
1．6 W”字样．求：
(1)灯泡的额定电流；
(2)闭合开关S，断开开关S1、S2时，灯泡正常发光，求电源电压的大小；
(3)开关S、S1、S2都闭合时，在不损坏电流表的前提下，求R消耗的电功率的最小值和最大值．
第31题图
32．(2015黔西南22题9分)如图所示，电源电压为6 V，小灯泡标有“4 V 1.6 W”的字样，定值电阻R＝20 Ω，不考虑温度对灯丝电阻的影响，滑动变阻器上标有“0～20 Ω，1 A”字样．求：
(1)小灯泡的电阻为多大；
(2)若只闭合S、S1时，要使电路消耗的功率最小，此时滑动变阻器的滑片应向哪端移动；此时消耗最小功率是多少W；
(3)若电流表的测量范围为0～0.6 A，电压表的测量范围为0～3 V，当只闭合S与S2时，在不损坏用电器的前提下，求滑动变阻器的取值范围．
第32题图
33. (黔西南22题8分)如图所示，电源电压恒定不变，R1的阻值为12 Ω.小灯泡L上标有“6 V 3 W”字样，小灯泡电阻不随温度改变．若闭合S1、S2，断开S3，小灯泡刚好正常发光，此时电压表的示数为3 V，那么：
(1)小灯泡L的电阻为多大？
(2)电源电压为多少？
(3)R2阻值为多大？
(4)若闭合S1、S3，断开S2，并移动滑动变阻器R的滑片，滑动变阻器接入电路的电阻为多大时，电路的总功率最大，这个最大的功率等于多少？
第33题图
类型七 图像分析及相关计算
34. (黔西南6题3分)标有“6 V 1.5 W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12 V的电源两端，灯泡的电阻和实际功率约为( )
A. 24 Ω 0.67 W B. 20 Ω 0.96 W
C. 24 Ω 0.96 W D. 20 Ω 0.8 W

第34题图
35．(2015贵阳11题3分)定值电阻R与灯泡L的电流随电压变化关系的图像如图所示，现将它们串联接在电压恒为6 V的电源两端，则下列判断正确的是( )
第35题图
A. 电路中的电流为0.24 A
B. 定值电阻的阻值是灯泡阻值的3倍
C. 定值电阻与灯泡消耗的实际功率之比为2∶1
D. 通电2 min，灯泡消耗的电能是180 J
36．(遵义30题4分)如图甲所示电路，电源电压保持不变，闭合开关S，滑动变阻器R′的滑片P在a点时，电流表示数为0.5 A，将滑片P从a点移动到最右端的过程中，通过滑动变阻器的电流随电阻变化图像如图乙所示，则R＝________Ω，电路消耗的最小功率为 P＝________W.
第36题图
37．(2014黔西南12题3分)两个电阻A和B，在一定温度下，电流与其两端电
第37题图
压的关系如图所示，A电阻为______Ω，将它们并联后接在电压为2.5 V的电源上，通过它们的总电流是______A，这时A电阻在1 s内所产生的热量是______J.
38．(贵阳17题2分)如图甲所示的电路中，电源电压不变，R0为定值电阻，滑动变阻器R消耗的电功率随电流变化的关系如图乙所示．图乙中的a′、b′ 两点分别与滑片P在图甲中的a、b两位置相对应．则电源电压为________V.
第38题图
命题点 3 利用焦耳定律解释生活现象
39. (六盘水5题2分)下列用电器中是利用电流热效应工作的是( )
A. 电饭锅 B. 洗衣机 C. 电冰箱 D. 电视机
40．(黔西南16题4分)家用电热式电炉工作时，电炉丝热得发红发烫，而连接电炉的导线只是微微发热，请从物理学的角度解释其原因．
41. (2015六盘水24题3分)因为忙于中考复习，小明已经很长时间没有打开过自己的电脑了，进入潮湿的雨季后，爸爸建议小明定期给电脑通一会儿电，请解释这样做的道理．
(2015黔东南22题4分)在家庭电路中，有时导线长度不够，需要把两根连接起来，而连接处往往比别处更容易发热，加速老化，甚至引起火灾．这是为什么？
(2014贵阳19题3分)超导是导体电阻为零的现象，目前我们只研制出了低温下的超导材料．若我们研制出常温下的超导材料并作为输电导线，那么，还需要采用高压输电吗？为什么？
命题点 4 eq \a\vs4\al(电热综合计算)
44．(2015铜仁41题11分)芳芳家新买一个电热壶，电热壶的铭牌如图．请你根据电热壶的铭牌，求：
(1)电热壶正常工作时的电流；(结果保留2位小数)
(2)电热壶正常工作时电阻不变，求1 min内电热壶产生的热量；(电能全部转化为内能)
(3)完成上述计算后，芳芳还想用电能表验证电热壶标的额定功率是否准确，经测量，她家电路中的电压是220 V．她将家中其它的用电器全部断开，把电热壶装上水后单独接入电路中．芳芳观察到电能表铝盘在1 min内转过了84圈，电能表上标有“3 600 revs/(kW·h)”．请你通过计算，判断电热壶的铭牌中标的额定功率是否准确．
第44题图
45．(2014六盘水29题9分)市场上有两款电热水壶，分别是进口电热水壶和国产电热水壶，铭牌参数如下表所示．(在一个标准大气压下，g取10 N/kg)
(1)烧开1 kg、20 ℃的水，水吸收的热量是多少？
(2)进口电热水壶若接在我国的家庭电路中，为让它正常工作，应该在它的外部串联一个多大的电阻？
(3)烧开1 kg、20 ℃的水，进口电热水壶比国产电热水壶正常工作要多用多少时间？
46．(2014黔东南23题9分)下表为现在家庭、宾馆常用的无线电水壶(一种在倒水时导线脱离，用电加热的方便水壶)的铭牌．某同学用这种电水壶烧开水，他将水放至最大容量，测得水的初温是20 ℃，通电5分50秒，水烧开(在一个标准大气压下)．试通过计算，回答下面问题．
(1)算一算此电水壶正常工作时的电流；
(2)该电水壶正常工作时电热丝的电阻多大？
(3)水从20 ℃烧开所吸收的热量是多少？[水的比热容c＝4.2×103 J/(kg·℃)]
(4)现测得电源电压为210 V，算一算此电水壶的工作效率．
47．(毕节40题8分)如图是我市新农村建设中一道靓丽的风景——风光互补路灯，“有风无光”风力发电机发电，“有光无风”太阳能电池板发电，二者皆备时同时发电，并日夜蓄能．某型号的该路灯额定功率为50 W，太阳能电池板的面积为1 m2，平均输出功率为100 W．问：
(1)某“幸福村寨”安装这种“风光互补路灯”100盏，如每天路灯正常工作10 h，一月(30天)消耗的电能是多少？这些电能相当于完全燃烧多少千克的煤所放出的热量？(煤的热值为3.4×107 J/kg)(结果保留一位小数)
(2)若太阳能照射到电池板的辐射功率为800 J/(s·m2)(1 s内辐射在1 m2上的太阳能为800 J)，则太阳能电池板的光电转化效率为多少？
(3)从物理学的角度说出这种“风光互补路灯”的优点有哪些？(答两点即可)
第47题图
命题点 5 探究影响电流热效应的因素
48．(2014安顺14题5分)小明冬天取暖时发现，电暖器的电热丝热得发红，而与电热丝相连的导线却不怎么热．
(1)请你根据小明发现的现象提出一个需要探究的物理问题；
(2)如图是小明进行实验探究的部分电路，A、B烧瓶中装有质量相等、初温相同的煤油，金属丝电阻分别为RA、RB，RAR1，根据电功率公式P＝I2R可知，L2的实际功率大，L2较亮，B错误；若L1和L2并联在一起同时使用时，两灯两端的电压相等，由于R1
