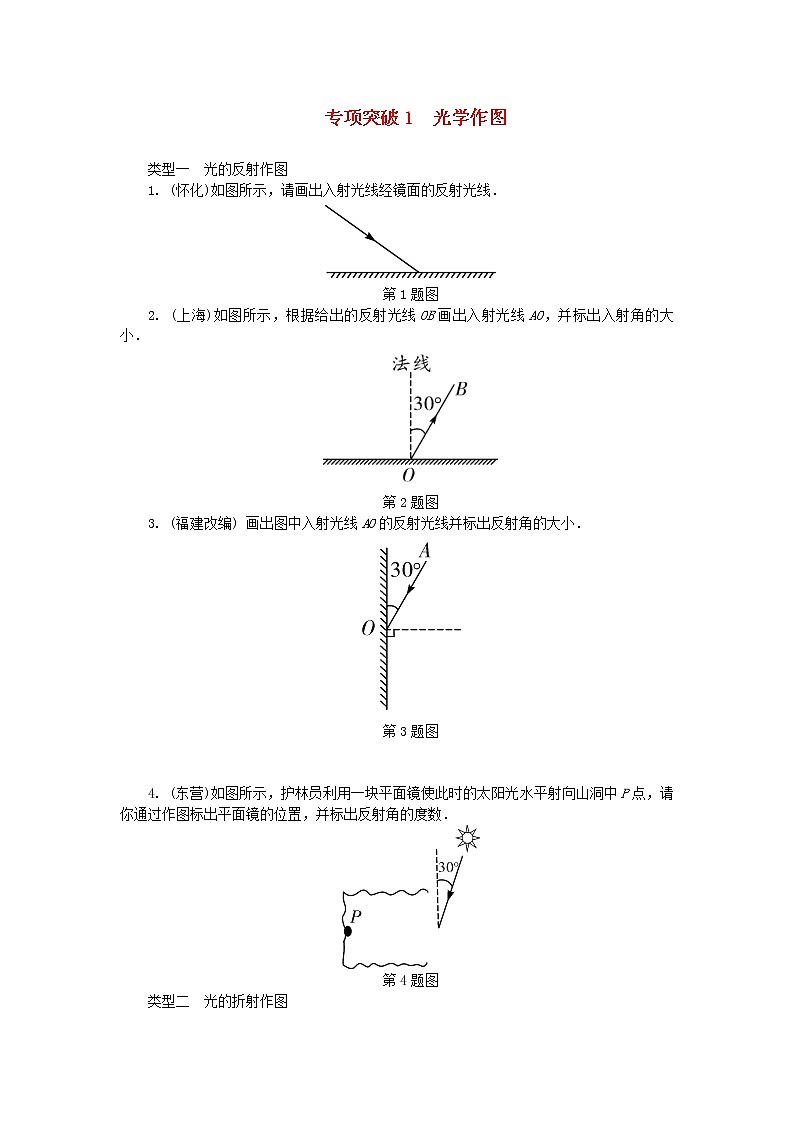

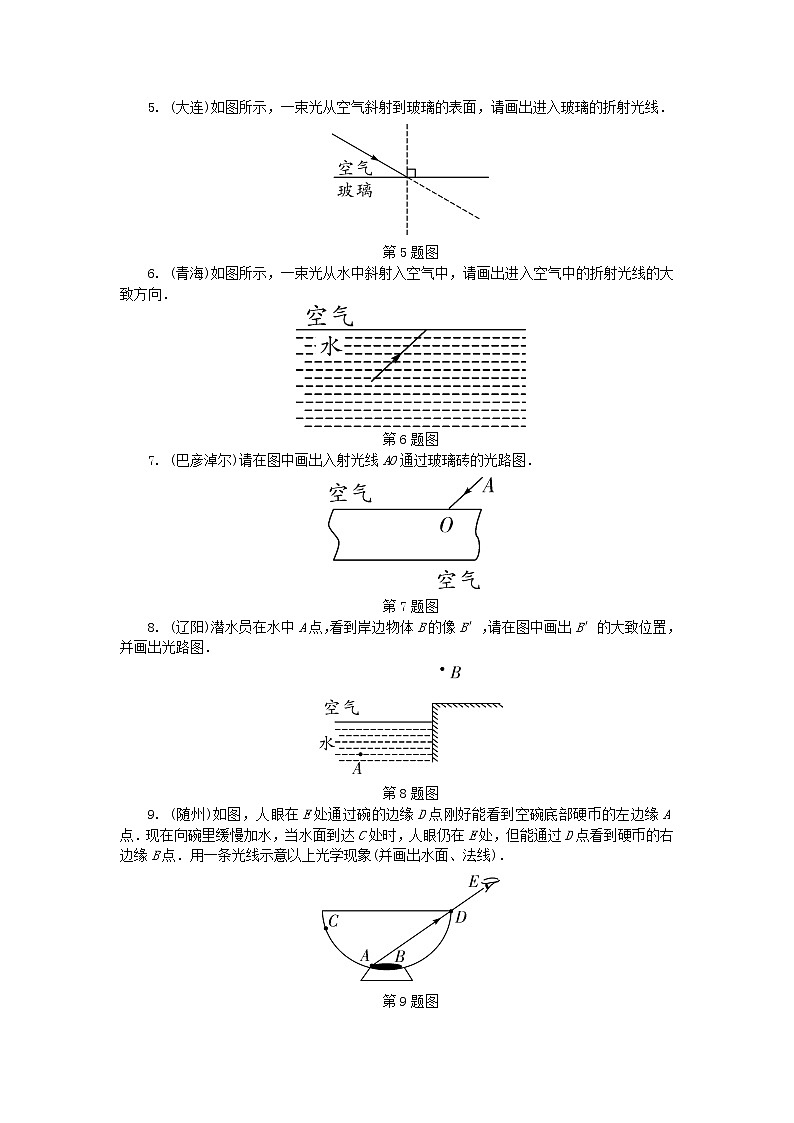

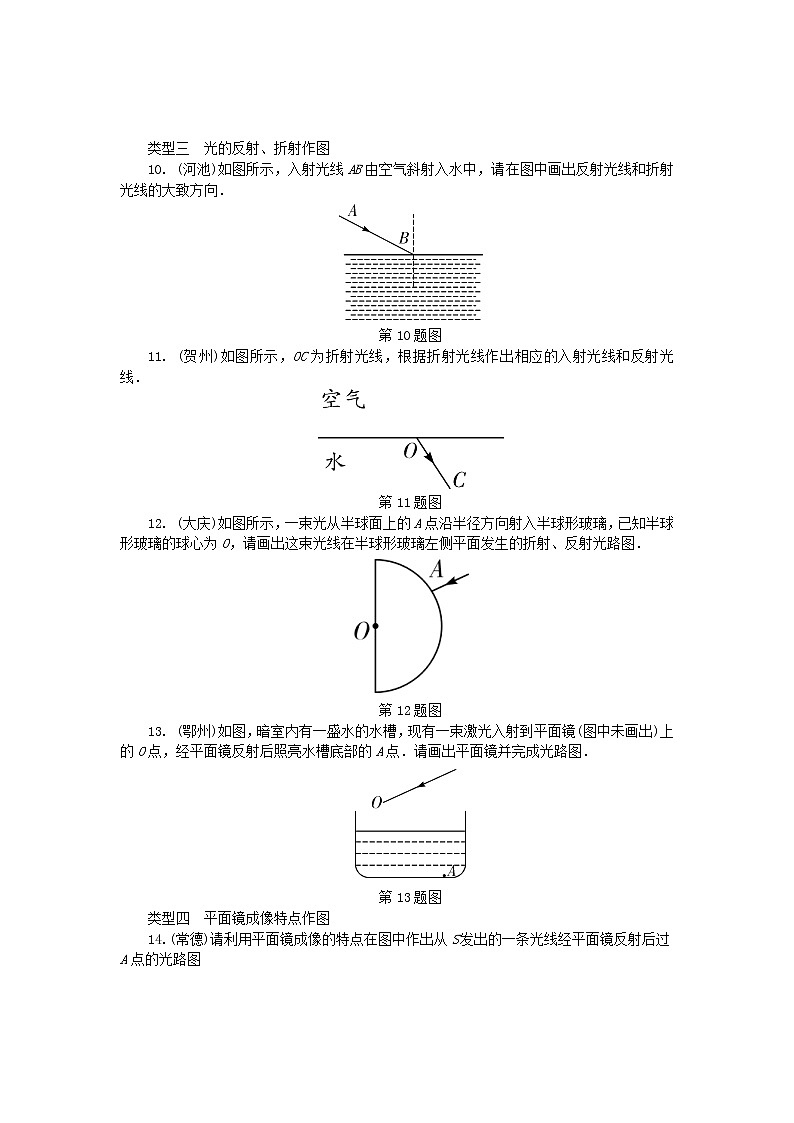

专项突破1　光学作图 类型一　光的反射作图1. (怀化)如图所示，请画出入射光线经镜面的反射光线．第1题图2. (上海)如图所示，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小．第2题图3. (福建改编) 画出图中入射光线AO的反射光线并标出反射角的大小．第3题图  4. (东营)如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数．第4题图类型二　光的折射作图5. (大连)如图所示，一束光从空气斜射到玻璃的表面，请画出进入玻璃的折射光线．第5题图6. (青海)如图所示，一束光从水中斜射入空气中，请画出进入空气中的折射光线的大致方向．第6题图7. (巴彦淖尔)请在图中画出入射光线AO通过玻璃砖的光路图．第7题图8. (辽阳)潜水员在水中A点，看到岸边物体B的像B′，请在图中画出B′的大致位置，并画出光路图．第8题图9. (随州)如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象(并画出水面、法线)．第9题图  类型三　光的反射、折射作图10. (河池)如图所示，入射光线AB由空气斜射入水中，请在图中画出反射光线和折射光线的大致方向．第10题图11. (贺州)如图所示，OC为折射光线，根据折射光线作出相应的入射光线和反射光线．第11题图12. (大庆)如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．第12题图13. (鄂州)如图，暗室内有一盛水的水槽，现有一束激光入射到平面镜(图中未画出)上的O点，经平面镜反射后照亮水槽底部的A点．请画出平面镜并完成光路图．第13题图类型四　平面镜成像特点作图14. (常德)请利用平面镜成像的特点在图中作出从S发出的一条光线经平面镜反射后过A点的光路图第14题图15. (来宾)请在图中根据平面镜成像特点作出平面镜的位置．第15题图16. (黄冈改编)如图所示，请作出物体ABC在平面镜中的像．第16题图类型五　透镜特殊光线作图17. (郴州)请画出入射光线通过透镜后的折射光线．第17题图18. 画出图中的BC的入射光线和AO的折射光线．第18题图19. (广安)请在图中方框内添上合适的光学元件．第19题图20. (衡阳)如图所示，在凸透镜的右焦点处有一平面镜垂直于主光轴放置．一束光AB经凸透镜和平面镜怎样传播？画出光路图来． 第20题图 21. 如图，根据近视眼成因及矫正方法，在如图所示方框内画出矫正所需的透镜并完成光路图．第21题图类型六　凸透镜成像特点作图22. (内江)如图所示，请画出烛焰上S点发出的两条光线经过凸透镜后的折射光线，并画出发光点S的像点S′(F是凸透镜的焦点，O是凸透镜的光心，光线SP平行于主光轴)．第22题图23. 如图所示，L为凸透镜，MN为主光轴，F为凸透镜的焦点，O为其光心，某物体经凸透镜所成实像为A′B′，请用凸透镜的成像规律在图中作出物体AB的位置．第23题图24. (河源)如图所示，P是物体的像位置，“0”是透镜光心的位置，请在图中“0”位置画出所需要透镜并完成光路图．第24题图                   答案1. 如答图所示第1题答图2. 如答图所示第2题答图【解析】反射角等于入射角，在法线左侧画出入射光线，度数等于反射角为30°即可．如答图所示．3. 如答图所示第3题答图【解析】过入射点作垂直于镜面的法线，反射角等于入射角，在法线下侧画出反射光线；反射光线与法线之间的夹角为反射角，度数等于入射角即90°－30°＝60°，如答图所示．4. 如答图所示第4题答图【解析】反射光线在水平方向，入射光线与反射光线的夹角为30°＋90°＝120°，入射光线与反射光线夹角的角平分线是法线，反射角＝入射角＝×120°＝60°，法线与镜面垂直．如答图所示．5. 如答图所示第5题答图6. 如答图所示 第6题答图7. 如答图所示第7题答图【解析】光从空气斜射入玻璃时，折射角小于入射角，这是第一次的折射光路图；光从玻璃斜射入空气时，折射角大于入射角，这是第二次的折射光路图；注意最后的出射光线和最初的入射光线是平行的．如答图所示．8. 如答图所示第8题答图9. 如答图所示  第9题答图10. 如答图所示第10题答图11. 如答图所示第11题答图12. 如答图所示第12题答图【解析】因为光线沿半径方向射入，所以入射光线过球心O，O点为入射点．过O点作玻璃左表面垂线即法线，根据光的反射定律作出反射光线OB；该反射光线再由玻璃射出时，其光线垂直玻璃的圆弧表面，光的传播方向不变，不发生折射；光线AO从玻璃斜射入空气时，折射角大于入射角，折射光线OC更远离法线．如答图所示．13. 如答图所示第13题答图【解析】在A点的正上方找一点A′，连接OA′交界面于B点，即为反射光线射到水面的入射点；作入射光线和反射光线夹角的角平分线即为法线，然后过O点作法线的垂线，就是平面镜的位置，最后再连接BA，即为光从O点传播到A点的光路图．如答图所示．14. 如答图所示第14题答图15. 如答图所示第15题答图【解析】取蜡烛和蜡烛像对应的物点和像点，连接像点和物点，作出连线的垂直平分线即为平面镜的位置．如答图所示．16. 如答图所示第16题答图【解析】①作A点关于镜面的对称点A′(作对称点留下的作图痕迹是对应点的虚线连线和垂直符号)；②作B点关于镜面的对称点B′；③作C点关于镜面的对称点C′；④用虚线连接A′B′，B′C′，物体A′B′C′就是物体ABC在平面镜中的像．如答图所示．17. 如答图所示第17题答图【解析】平行光线照射凸透镜时，折射光线必过焦点，通过凸透镜光心的光线，传播方向不变．如答图所示．18. 如答图所示第18题答图19. 如答图所示第19题答图20. 如答图所示第20题答图【解析】平行于主光轴的光线经凸透镜折射后射向焦点；射向焦点的光线入射到平面镜上，反射后入射点为F，法线为透镜的轴线，根据反射角等于入射角，画出反射光线；该反射光线是从凸透镜焦点发出的光线，则经凸透镜再次折射后将平行于主光轴射出．如答图所示．21. 如答图所示第21题答图【解析】近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像成在视网膜的前方，应佩戴发散透镜，使光线推迟会聚．故为凹透镜，其光线图如答图所示．22. 如答图所示  第22题答图【解析】平行于主光轴的光线经凸透镜后过焦点F，过光心的光线传播方向不变，由于蜡烛位于凸透镜焦距以内，那么这两点折射光线反射延长线的交点即为发光点S的像，即点S′.如答图所示．23. 如答图所示第23题答图24. 如答图所示第24题答图
