中考物理一轮复习夯实基础过教材专项复习突破7《电磁学作图》 (含答案)

这是一份中考物理一轮复习夯实基础过教材专项复习突破7《电磁学作图》 (含答案)，共11页。试卷主要包含了 将图中电路连接完整．要求等内容，欢迎下载使用。

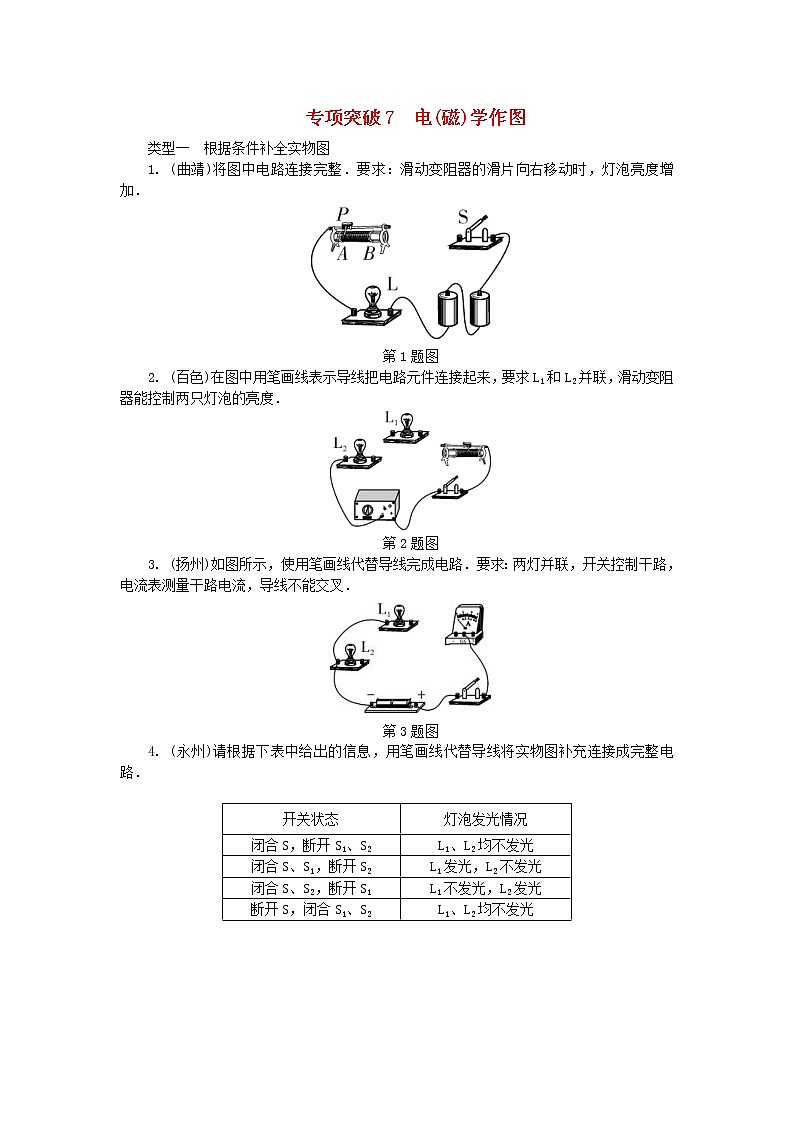

1. (曲靖)将图中电路连接完整．要求：滑动变阻器的滑片向右移动时，灯泡亮度增加．
第1题图
2. (百色)在图中用笔画线表示导线把电路元件连接起来，要求L1和L2并联，滑动变阻器能控制两只灯泡的亮度．
第2题图
3. (扬州)如图所示，使用笔画线代替导线完成电路．要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉．
第3题图
4. (永州)请根据下表中给出的信息，用笔画线代替导线将实物图补充连接成完整电路．
第4题图
类型二 改正实物电路图

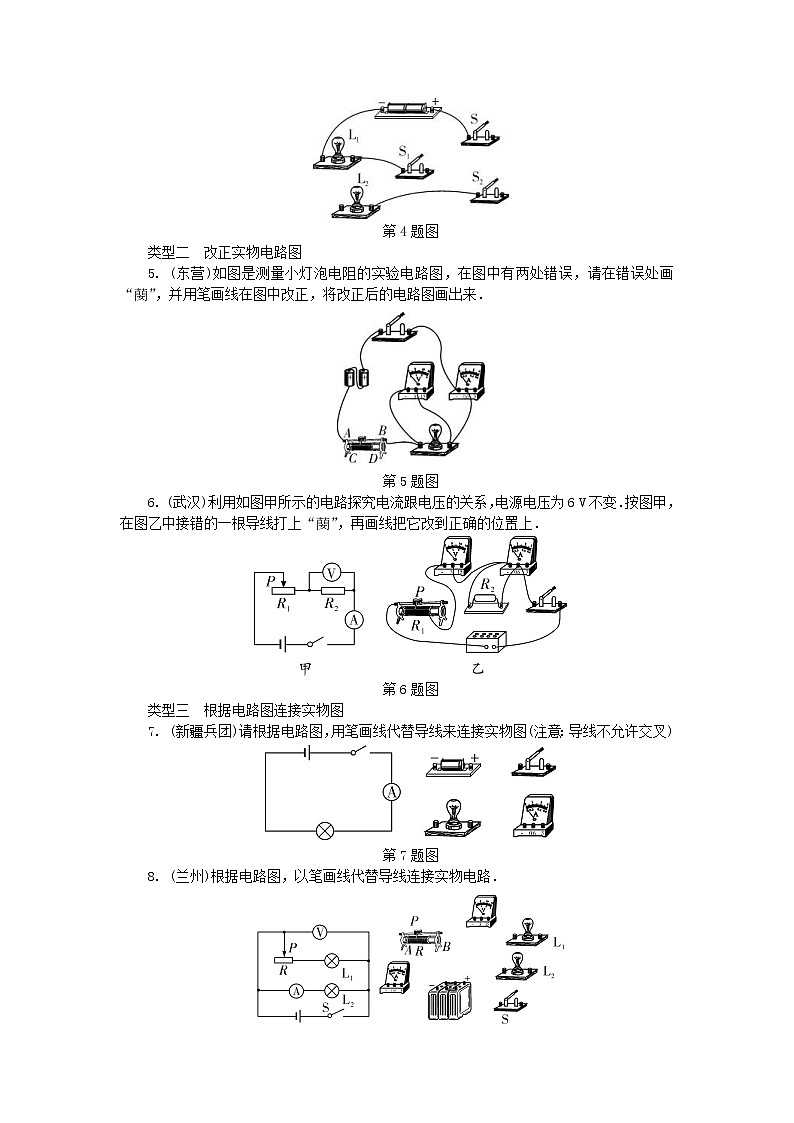

5. (东营)如图是测量小灯泡电阻的实验电路图，在图中有两处错误，请在错误处画“”，并用笔画线在图中改正，将改正后的电路图画出来．
第5题图
6. (武汉)利用如图甲所示的电路探究电流跟电压的关系，电源电压为6 V不变．按图甲，在图乙中接错的一根导线打上“”，再画线把它改到正确的位置上．
第6题图
类型三 根据电路图连接实物图
7. (新疆兵团)请根据电路图，用笔画线代替导线来连接实物图(注意：导线不允许交叉)
第7题图
8. (兰州)根据电路图，以笔画线代替导线连接实物电路．
第8题图
类型四 根据实物图画电路图

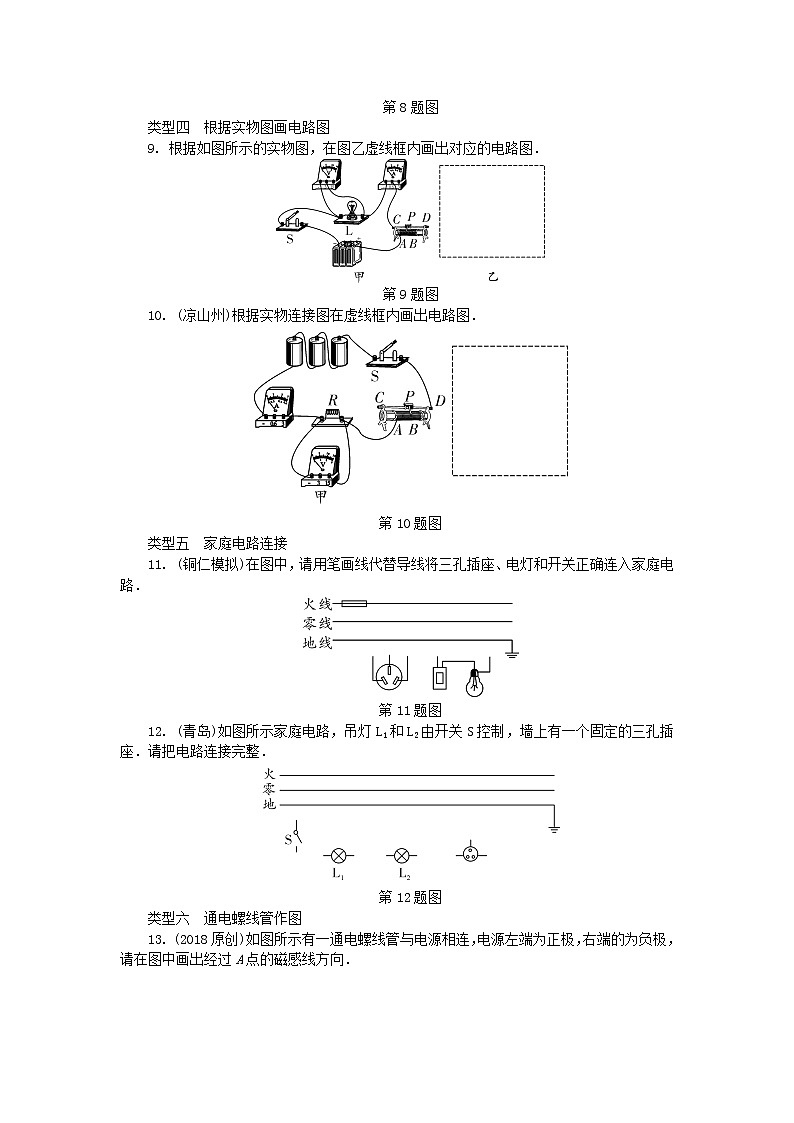

9. 根据如图所示的实物图，在图乙虚线框内画出对应的电路图．
第9题图
10. (凉山州)根据实物连接图在虚线框内画出电路图．
第10题图
类型五 家庭电路连接
11. (铜仁模拟)在图中，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路．
第11题图
12. (青岛)如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定的三孔插座．请把电路连接完整．
第12题图
类型六 通电螺线管作图
13. (2018原创)如图所示有一通电螺线管与电源相连，电源左端为正极，右端的为负极，请在图中画出经过A点的磁感线方向．
第13题图
14. (铜仁模拟)如图是一通电螺线管，请画出电源正负极和螺线管的N极．
第14题图
15. (常州)请在图中标出四条磁感线的方向以及磁体AB的磁极．
第15题图
16. (辽阳)如图所示，闭合开关电流表正常工作，在通电螺线管和条形磁体共同作用下，小磁针静止在水平位置．请标出电流表“＋”接线柱，小磁针的N极和条形磁体磁感线的方向．
第16题图
17. (2018原创)电路连接正确，通电后小磁针指向如图所示(涂黑端表示N极). 请在图中标出螺线管的磁极，并画出螺线管的绕法.
第17题图
18. (贵港)如图所示，当给电磁铁M通电，发现弹簧开始被压缩，过一会儿，条形磁铁和弹簧重新处于静止．此时把滑动变阻器的滑片P向B端滑动，弹簧的长度逐渐变短．请用笔画线代替导线，把电路连接完整(导线不能交叉，弹簧在其弹性范围内)．
第18题图
19. 将图中的螺线管连入你设计的电路中，要求：①能改变通电螺线管磁性的强弱，而且小磁针静止时如图所示(提示：把电源和滑动变阻器的符号画在虚线框内)②画出一条经过小磁针的磁感线，并标明方向．
第19题图

答案
1. 如答图所示
第1题答图
【解析】因为滑动变阻器的滑片向右移动时灯泡变亮，所以滑动变阻器连入电路中的阻值减小，则滑动变阻器右下方的接线柱应接入电路中，如答图所示．
2. 如答图所示
第2题答图
【解析】从电源正极出发，电流通过开关后，再经过滑动变阻器，且注意滑动变阻器一上一下接，经过滑动变阻器后电流分成两支，一支过灯L1，另一支经过灯L2，最后再汇合在一起回到电源负极．如答图所示．
3. 如答图所示
第3题答图
【解析】两灯并联，开关控制干路，电流表测量干路电流，则开关和电流表均应接在干路中，如答图所示．
4. 如答图所示
第4题答图
5. 如答图所示
第5题答图
【解析】为测量小灯泡电阻，电压表与灯泡并联，电流表正进负出串联在电路中，滑动变阻器应一上一下连接．检查可知，电流表正负接线柱接反了，滑动变阻器将上面两个接线柱接入了电路，改正后如答图所示．
6. 如答图所示
第6题答图
7. 如答图所示
第7题答图
8. 如答图所示
第8题答图
【解析】电流从正极出来先经过开关S，灯泡L1与滑动变阻器串联之后再与灯泡L2并联，电压表测量电源电压，电流表测量L2电流，具体如答图所示．
9. 如答图所示
第9题答图
10. 如答图所示
第10题答图
【解析】从正极开始，依次连接开关、滑动变阻器、定值电阻、电流表，然后回到负极，电压表并联在定值电阻两端，如答图所示．
11. 如答图所示
第11题答图
【解析】家庭电路中有火线、零线和地线．三孔插座安装时，三孔插座的左孔接零线，右孔接火线，中间的孔接地线，所以称为“左零右火中接地”．电灯安装时，零线、火线并排走，零线直接进灯座，火线通过开关进灯座；如果灯泡是螺丝口的，则其尾部经过开关接火线，螺旋套接零线. 如答图所示．
12. 如答图所示
第12题答图
13. 如答图所示
第13题答图
【解析】由安培定则可知，通电螺线管的右端为N极，外部磁感线的方向是从N极出来，回到S极；则A点磁感线方向向左．如答图所示．
14. 如答图所示
第14题答图
15. 如答图所示
第15题答图
【解析】根据电源的正负极和螺线管的绕线方法，利用安培定则可判定：通电螺线管的右端为S极，左端为N极；根据磁极间的相互作用规律可知，A端为S极，B端为N极；则四条磁感线的方向均向中间．如答图所示．
16. 如答图所示
第16题答图
【解析】根据电流表的使用规则可以知道，电流从电流表的正接线柱流入，负接线柱流出．由此可以确定电流表的上端接线柱为正接线柱，下端接线柱为负接线柱. 根据安培定则，右手握住螺线管，四指指向电流的方向，则大拇指指向右端即为螺线管的N极，由磁极间的相互作用可知，小磁针左端为S极，右端为N极，由磁极间的相互作用可知，条形磁铁左端为S极，右端为N极，在磁体外部，磁感线的方向是从N极指向S极．则条形磁铁磁感线的方向向左．如答图所示．
17. 如答图所示
第17题答图
【解析】根据异名磁极之间相互吸引得：螺线管的左端为S极，右端为N极，依据右手螺旋定则结合电流表上的电流流向可以判断出电源左端为负极，右端为正极，螺线管上的绕线如答图所示．
18. 如答图所示
第18题答图
【解析】①根据弹簧被压缩，根据同名磁极相互排斥，可知通电螺线管的上端为S极；②根据安培定则判断螺线管中的电流方向，螺线管电流方向由上至下；③根据滑片向B端滑动时弹簧的长度逐渐变短，说明电磁铁磁性增强，电流变大，则滑动变阻器接入电路的电阻变小，因为滑动变阻器的滑片向B端移动，所以应接B端；如答图所示．
19. 如答图所示
第19题答图
开关状态
灯泡发光情况
闭合S，断开S1、S2
L1、L2均不发光
闭合S、S1，断开S2
L1发光，L2不发光
闭合S、S2，断开S1
L1不发光，L2发光
断开S，闭合S1、S2
L1、L2均不发光
