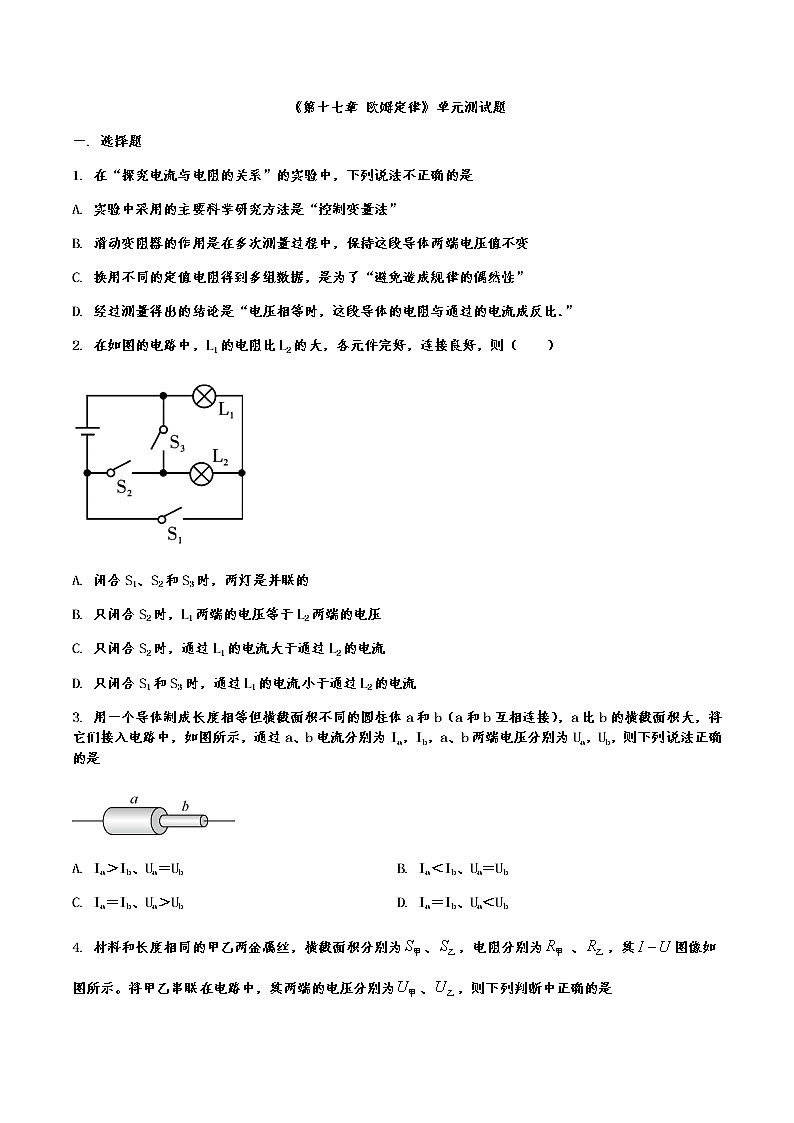

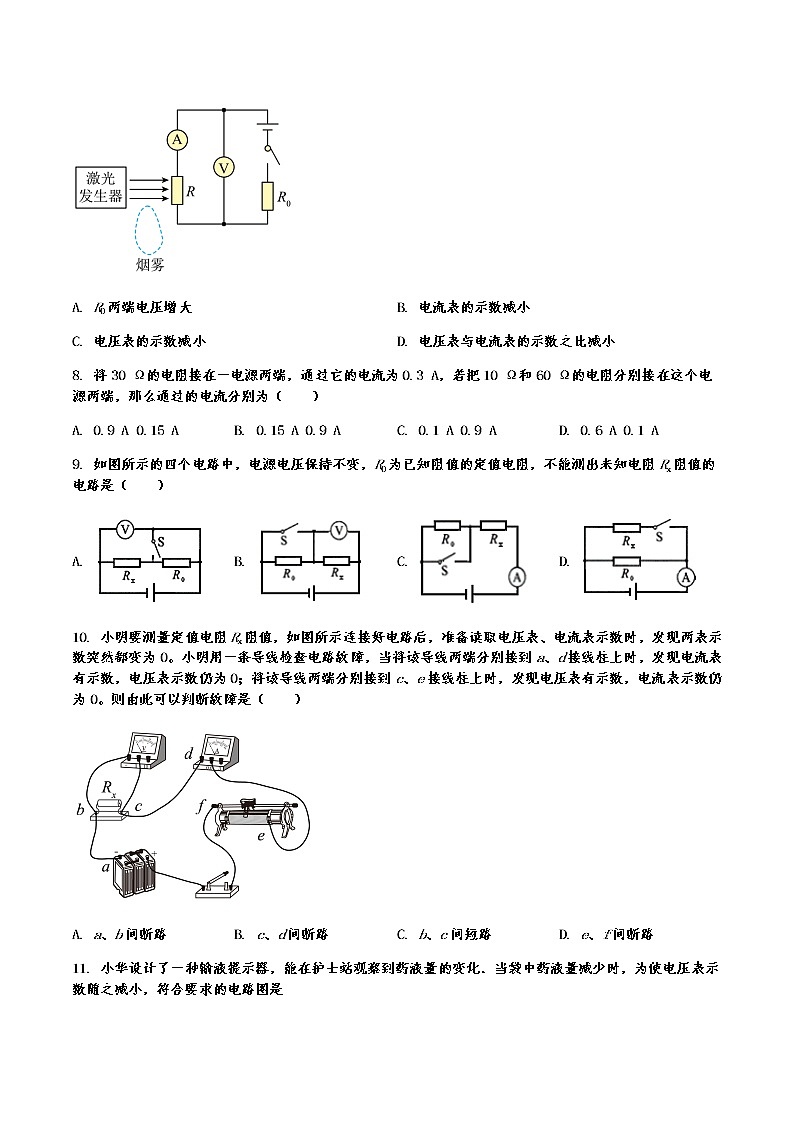

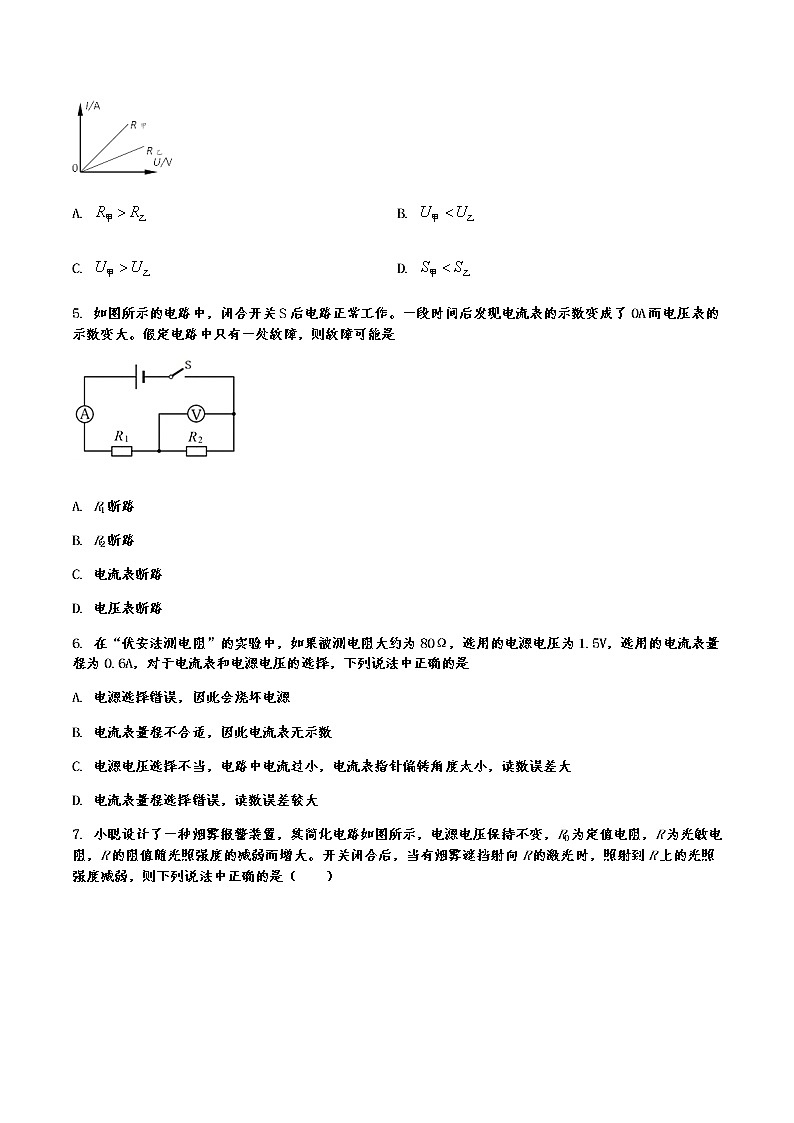

《第十七章 欧姆定律》单元测试题一. 选择题1. 在“探究电流与电阻的关系”的实验中，下列说法不正确的是A. 实验中采用的主要科学研究方法是“控制变量法”B. 滑动变阻器的作用是在多次测量过程中，保持这段导体两端电压值不变C. 换用不同的定值电阻得到多组数据，是为了“避免造成规律的偶然性”D. 经过测量得出的结论是“电压相等时，这段导体的电阻与通过的电流成反比．”2. 在如图的电路中，L1的电阻比L2的大，各元件完好，连接良好，则（　　）A. 闭合S1、S2和S3时，两灯是并联的B. 只闭合S2时，L1两端的电压等于L2两端的电压C. 只闭合S2时，通过L1的电流大于通过L2的电流D. 只闭合S1和S3时，通过L1的电流小于通过L2的电流3. 用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为Ia，Ib，a、b两端电压分别为Ua，Ub，则下列说法正确的是A. Ia＞Ib、Ua＝Ub B. Ia＜Ib、Ua＝UbC. Ia＝Ib、Ua＞Ub D. Ia＝Ib、Ua＜Ub4. 材料和长度相同的甲乙两金属丝，横截面积分别为、，电阻分别为 、，其图像如图所示。将甲乙串联在电路中，其两端的电压分别为、，则下列判断中正确的是A.  B. C.  D. 5. 如图所示的电路中，闭合开关S后电路正常工作。一段时间后发现电流表的示数变成了0A而电压表的示数变大。假定电路中只有一处故障，则故障可能是A. R1断路B. R2断路C. 电流表断路D. 电压表断路6. 在“伏安法测电阻”的实验中，如果被测电阻大约为80Ω，选用的电源电压为1.5V，选用的电流表量程为0.6A，对于电流表和电源电压的选择，下列说法中正确的是A. 电源选择错误，因此会烧坏电源B. 电流表量程不合适，因此电流表无示数C. 电源电压选择不当，电路中电流过小，电流表指针偏转角度太小，读数误差大D. 电流表量程选择错误，读数误差较大7. 小聪设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大。开关闭合后，当有烟雾遮挡射向R的激光时，照射到R上的光照强度减弱，则下列说法中正确的是（　　）A. R0两端电压增大 B. 电流表的示数减小C. 电压表的示数减小 D. 电压表与电流表的示数之比减小8. 将30 Ω的电阻接在一电源两端，通过它的电流为0.3 A，若把10 Ω和60 Ω的电阻分别接在这个电源两端，那么通过的电流分别为（　　）A. 0.9 A 0.15 A B. 0.15 A 0.9 A C. 0.1 A 0.9 A D. 0.6 A 0.1 A9. 如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻Rx阻值的电路是（　　）A.  B.  C.  D. 10. 小明要测量定值电阻Rx阻值，如图所示连接好电路后，准备读取电压表、电流表示数时，发现两表示数突然都变为0。小明用一条导线检查电路故障，当将该导线两端分别接到a、d接线柱上时，发现电流表有示数，电压表示数仍为0；将该导线两端分别接到c、e接线柱上时，发现电压表有示数，电流表示数仍为0。则由此可以判断故障是（　　）A. a、b间断路 B. c、d间断路 C. b、c间短路 D. e、f间断路11. 小华设计了一种输液提示器，能在护士站观察到药液量的变化．当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是A.  B. C.  D. 12. 如图所示的电路，电源电压不变，R0为定值电阻，R为热敏电阻，其阻值随温度变化情况如图所示，闭合开关S，当监控区的温度升高时，下列表示通过热敏电阻R的电流I1、电流表的示数I2随热敏电阻阻值的倒数的变化关系图线中，可能正确的是(　　)
A. B. C. D. 13. 发光二极管是一种电子元件，简称LED。它具有单向导电性，当电流由发光二极管的正极，流向负极时，LED发光，表明处于导通状态；反之，当电流由发光二极管的负极流向正极，LED不发光，表明处于截止状态。如图甲所示，把一个额定电压为3V的LED接入电源电压恒为4.5V的电路，闭合开关S，LED即处于导通状态，调节变阻器滑片，改变LED两端的电压和电路中电流，记录多组电压、电流值，可以得到电压表与电流表示数关系，如图乙所示。分析以上材料，下列说法正确的是（　　）
A. 当发光二极管正常工作时，电路中的电流为20AB. 当发光二极管正常发光时，滑动变阻器接入电路的电阻为75C. 若只将发光二极管正负极对调，闭合开关，电压表和电流表均有明显示数D. 若只将电源正负极对调，闭合开关，电压表和电流表的指针均指在“0”刻度14. 在图甲所示电路中，R0、R2为定值电阻，电流表、电压表都是理想电表。滑动变阻器R1的滑片从一端滑到另一端，电压表V1、V2和电流表A的示数均要发生变化。两电压表示数随电流表示数的变化图线如图乙所示。则下列判断中正确的是（　　）A. 电阻R1为2Ω B. V2示数变化图线为bC. 电源电压为12V D. 滑动变阻器R1的阻值最大为10Ω15. 如图所示，电源电压为4.5V，电压表量程为“0~3V”，电流表量程为“0~0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V  5Ω”（灯丝电阻不变），在保证小灯泡L电流不超过正常电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（　　）A. 小灯泡的正常工作电流是0.6AB. 滑动变阻器连入电路的阻值变化范围是4Ω~10ΩC. 电压表示数变化范围是0~3VD. 电流表示数变化范围是0.3~0.5A二、填空题16. 德国物理学家欧姆，从1825年开始研究电流与电源及导线长度的关系，并于1826年归纳出了今天所称的欧姆定律，即：导体中的电流，跟导体两端的电压成____，跟导体的电阻成_____。17. 如图所示的电路中，电源电压保持不变，R1=30Ω，R2=20Ω，电流表的示数为0.2A，则电源电压为___________V，R1两端的电压为___________V。18. 如图所示，若甲、乙两表为电压表，当开关S闭合时，两个电压表的示数之比为U甲：U乙＝5：2，则电阻R1：R2＝_____．将甲、乙两表改为电流表，且把S断开，则两个电流表的示数之比I甲：I乙＝_____．19. 两只定值电阻，甲标有“10Ω1A”，乙标有“15Ω0.6A”，把它们串联在同一电路中，电路两端允许加的最大电压为______V；把它们并联在同一电路中，干路中允许通过的最大电流______A。20. 如图,电源电压为4.5V保持不变,电压表量程为“0-3V",电流表量程为“0-0.6A”,滑动变阻器的铭牌上标有“20Ω  1A”字样,定值电阻R’阻值为10Ω,闭合开关后移动滑片,某时刻电流表示数为0.2A,此时电压表示数是_____V;为了保护电路各元件安全,电流表示数的范围是_____A.三、作图题21. 根据实物图（如图），在方框内画出相应的电路图。22. 如图，用铅笔代替导线补全电路的连接，使得滑片左移，灯变暗。四、实验题24. 小亮用如图甲所示电路测额定电压为2.5V的小灯泡灯丝的电阻，请回答问题：
（1）本实验的实验原理是：________。（2）闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为_______V，电流表的示数为______A，此时待测小灯泡灯丝的阻值为_______Ω。（3）在第（2）题的基础上，若要使小灯泡两端电压为2.5V，应将滑动变阻器的滑片P向_______端移动（选填“A”或“B”）。24. 小芳利用如图甲所示的电路，探究“电流与电压、电阻的关系”。实验器材：电源（电压恒为4.5V）、电流表、电压表各一个，一个开关，若干定值电阻（5Ω、10Ω、15Ω、25Ω、30Ω），一个滑动变阻器（60Ω 3A），导线若干。 　　
（1）请根据图甲所示的电路图，用笔画线代替导线把图乙所示的实物电路连接完整。_______（2）小芳在闭合开关S时，发现电压表指针反向偏转，出现这种现象的原因可能是：_______。（3）小芳在探究“电流与电压的关系”，连接电路时开关应_______，滑片应置于_______端（选填“A”或“B”），通过实验得到多组实验数据，由这些数据画出如图丙所示的图像，由图像可得结论：当电阻一定时，_______。（4）小芳在探究“电流与电阻的关系”时，现将5Ω定值电阻接入电路后，闭合开关S，发现电流表无示数而电压表有示数，则电路中的故障可能是_______；纠正错误后，为了保证所有定值电阻均能完成实验，实验过程中小芳应该保证电压表示数至少为_______V不变。（5）小芳找来一个小灯泡将定值电阻更换，测得数据后发现小灯泡两端电压与通过的电流关系如图丁所示，若闭合开关S，小灯泡发光，滑动变阻器滑片P滑动过程中，小灯泡阻值的变化量大小为，滑动变阻器连入电路阻值的变化量大小为，则这两个量的大小关系是：_______（选填“大于”、“小于”或“等于”）。五、计算题25. 如图所示的电路中，已知电阻R1的阻值为20Ω，假定电源电压保持不变。只闭合开关S时电流表的示数为0.15A；开关S和S1均闭合时电流表的示数为0.21A。（1）求电源电压U的大小；（2）求电阻R2的阻值。
     26. 如图所示，电源电压恒定，R1、R2为定值电阻，R2=20Ω，滑动变阻器R0铭牌上标有“30Ω  1A”，开关S闭合后：(1)将S1闭合、S2断开，滑动变阻器滑片滑到最左端后电流表示数为0.3A，电压表示数为6V，求定值电阻R1的阻值；(2)将S1、S2断开，滑动变阻器滑到最右端后，求电流表此时的示数；(3)若电流表的量程为0~0.6A，将S1、S2闭合，求滑动变阻器的取值范围。
《第十七章 欧姆定律》单元测试题参考答案一. 选择题1. 在“探究电流与电阻的关系”的实验中，下列说法不正确的是A. 实验中采用的主要科学研究方法是“控制变量法”B. 滑动变阻器的作用是在多次测量过程中，保持这段导体两端电压值不变C. 换用不同的定值电阻得到多组数据，是为了“避免造成规律的偶然性”D. 经过测量得出的结论是“电压相等时，这段导体的电阻与通过的电流成反比．”【答案】D2. 在如图的电路中，L1的电阻比L2的大，各元件完好，连接良好，则（　　）A. 闭合S1、S2和S3时，两灯是并联的B. 只闭合S2时，L1两端的电压等于L2两端的电压C. 只闭合S2时，通过L1的电流大于通过L2的电流D. 只闭合S1和S3时，通过L1的电流小于通过L2的电流【答案】D3. 用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为Ia，Ib，a、b两端电压分别为Ua，Ub，则下列说法正确的是A. Ia＞Ib、Ua＝Ub B. Ia＜Ib、Ua＝UbC. Ia＝Ib、Ua＞Ub D. Ia＝Ib、Ua＜Ub【答案】D4. 材料和长度相同的甲乙两金属丝，横截面积分别为、，电阻分别为 、，其图像如图所示。将甲乙串联在电路中，其两端的电压分别为、，则下列判断中正确的是A.  B. C.  D. 【答案】B5. 如图所示的电路中，闭合开关S后电路正常工作。一段时间后发现电流表的示数变成了0A而电压表的示数变大。假定电路中只有一处故障，则故障可能是A. R1断路B. R2断路C. 电流表断路D. 电压表断路【答案】B6. 在“伏安法测电阻”的实验中，如果被测电阻大约为80Ω，选用的电源电压为1.5V，选用的电流表量程为0.6A，对于电流表和电源电压的选择，下列说法中正确的是A. 电源选择错误，因此会烧坏电源B. 电流表量程不合适，因此电流表无示数C. 电源电压选择不当，电路中电流过小，电流表指针偏转角度太小，读数误差大D. 电流表量程选择错误，读数误差较大【答案】C7. 小聪设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大。开关闭合后，当有烟雾遮挡射向R的激光时，照射到R上的光照强度减弱，则下列说法中正确的是（　　）A. R0两端电压增大 B. 电流表的示数减小C. 电压表的示数减小 D. 电压表与电流表的示数之比减小【答案】B8. 将30 Ω的电阻接在一电源两端，通过它的电流为0.3 A，若把10 Ω和60 Ω的电阻分别接在这个电源两端，那么通过的电流分别为（　　）A. 0.9 A 0.15 A B. 0.15 A 0.9 A C. 0.1 A 0.9 A D. 0.6 A 0.1 A【答案】A9. 如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻Rx阻值的电路是（　　）A.  B.  C.  D. 【答案】A10. 小明要测量定值电阻Rx阻值，如图所示连接好电路后，准备读取电压表、电流表示数时，发现两表示数突然都变为0。小明用一条导线检查电路故障，当将该导线两端分别接到a、d接线柱上时，发现电流表有示数，电压表示数仍为0；将该导线两端分别接到c、e接线柱上时，发现电压表有示数，电流表示数仍为0。则由此可以判断故障是（　　）A. a、b间断路 B. c、d间断路 C. b、c间短路 D. e、f间断路【答案】B11. 小华设计了一种输液提示器，能在护士站观察到药液量的变化．当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是A.  B. C.  D. 【答案】C12. 如图所示的电路，电源电压不变，R0为定值电阻，R为热敏电阻，其阻值随温度变化情况如图所示，闭合开关S，当监控区的温度升高时，下列表示通过热敏电阻R的电流I1、电流表的示数I2随热敏电阻阻值的倒数的变化关系图线中，可能正确的是(　　)
A. B. C. D. 【答案】D13. 发光二极管是一种电子元件，简称LED。它具有单向导电性，当电流由发光二极管的正极，流向负极时，LED发光，表明处于导通状态；反之，当电流由发光二极管的负极流向正极，LED不发光，表明处于截止状态。如图甲所示，把一个额定电压为3V的LED接入电源电压恒为4.5V的电路，闭合开关S，LED即处于导通状态，调节变阻器滑片，改变LED两端的电压和电路中电流，记录多组电压、电流值，可以得到电压表与电流表示数关系，如图乙所示。分析以上材料，下列说法正确的是（　　）
A. 当发光二极管正常工作时，电路中的电流为20AB. 当发光二极管正常发光时，滑动变阻器接入电路的电阻为75C. 若只将发光二极管正负极对调，闭合开关，电压表和电流表均有明显示数D. 若只将电源正负极对调，闭合开关，电压表和电流表的指针均指在“0”刻度【答案】B14. 在图甲所示电路中，R0、R2为定值电阻，电流表、电压表都是理想电表。滑动变阻器R1的滑片从一端滑到另一端，电压表V1、V2和电流表A的示数均要发生变化。两电压表示数随电流表示数的变化图线如图乙所示。则下列判断中正确的是（　　）A. 电阻R1为2Ω B. V2示数变化图线为bC. 电源电压为12V D. 滑动变阻器R1的阻值最大为10Ω【答案】C15. 如图所示，电源电压为4.5V，电压表量程为“0~3V”，电流表量程为“0~0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V  5Ω”（灯丝电阻不变），在保证小灯泡L电流不超过正常电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（　　）A. 小灯泡的正常工作电流是0.6AB. 滑动变阻器连入电路的阻值变化范围是4Ω~10ΩC. 电压表示数变化范围是0~3VD. 电流表示数变化范围是0.3~0.5A【答案】BD二、填空题16. 德国物理学家欧姆，从1825年开始研究电流与电源及导线长度的关系，并于1826年归纳出了今天所称的欧姆定律，即：导体中的电流，跟导体两端的电压成____，跟导体的电阻成_____。【答案】    ①. 正比    ②. 反比17. 如图所示的电路中，电源电压保持不变，R1=30Ω，R2=20Ω，电流表的示数为0.2A，则电源电压为___________V，R1两端的电压为___________V。【答案】    ①. 10    ②. 618. 如图所示，若甲、乙两表为电压表，当开关S闭合时，两个电压表的示数之比为U甲：U乙＝5：2，则电阻R1：R2＝_____．将甲、乙两表改为电流表，且把S断开，则两个电流表的示数之比I甲：I乙＝_____．【答案】    ①. 3:2    ②. 3:519. 两只定值电阻，甲标有“10Ω1A”，乙标有“15Ω0.6A”，把它们串联在同一电路中，电路两端允许加的最大电压为______V；把它们并联在同一电路中，干路中允许通过的最大电流______A。【答案】    ①. 15    ②. 1.520. 如图,电源电压为4.5V保持不变,电压表量程为“0-3V",电流表量程为“0-0.6A”,滑动变阻器的铭牌上标有“20Ω  1A”字样,定值电阻R’阻值为10Ω,闭合开关后移动滑片,某时刻电流表示数为0.2A,此时电压表示数是_____V;为了保护电路各元件安全,电流表示数的范围是_____A.【答案】    ①. 2V    ②. 0.15A～0.3三、作图题21. 根据实物图（如图），在方框内画出相应的电路图。【答案】22. 如图，用铅笔代替导线补全电路的连接，使得滑片左移，灯变暗。
【答案】四、实验题24. 小亮用如图甲所示电路测额定电压为2.5V的小灯泡灯丝的电阻，请回答问题：
（1）本实验的实验原理是：________。（2）闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为_______V，电流表的示数为______A，此时待测小灯泡灯丝的阻值为_______Ω。（3）在第（2）题的基础上，若要使小灯泡两端电压为2.5V，应将滑动变阻器的滑片P向_______端移动（选填“A”或“B”）。【答案】    ①.     ②. 2    ③. 0.4    ④. 5    ⑤. B24. 小芳利用如图甲所示的电路，探究“电流与电压、电阻的关系”。实验器材：电源（电压恒为4.5V）、电流表、电压表各一个，一个开关，若干定值电阻（5Ω、10Ω、15Ω、25Ω、30Ω），一个滑动变阻器（60Ω 3A），导线若干。 　　
（1）请根据图甲所示的电路图，用笔画线代替导线把图乙所示的实物电路连接完整。_______（2）小芳在闭合开关S时，发现电压表指针反向偏转，出现这种现象的原因可能是：_______。（3）小芳在探究“电流与电压的关系”，连接电路时开关应_______，滑片应置于_______端（选填“A”或“B”），通过实验得到多组实验数据，由这些数据画出如图丙所示的图像，由图像可得结论：当电阻一定时，_______。（4）小芳在探究“电流与电阻的关系”时，现将5Ω定值电阻接入电路后，闭合开关S，发现电流表无示数而电压表有示数，则电路中的故障可能是_______；纠正错误后，为了保证所有定值电阻均能完成实验，实验过程中小芳应该保证电压表示数至少为_______V不变。（5）小芳找来一个小灯泡将定值电阻更换，测得数据后发现小灯泡两端电压与通过的电流关系如图丁所示，若闭合开关S，小灯泡发光，滑动变阻器滑片P滑动过程中，小灯泡阻值的变化量大小为，滑动变阻器连入电路阻值的变化量大小为，则这两个量的大小关系是：_______（选填“大于”、“小于”或“等于”）。【答案】    ①.     ②. 电压表的正负接线柱接反    ③. 断开    ④. B    ⑤. 流过电阻的电流与两端电压成正比    ⑥. 定值电阻发生了断路    ⑦. 1.5    ⑧. 小于五、计算题25. 如图所示的电路中，已知电阻R1的阻值为20Ω，假定电源电压保持不变。只闭合开关S时电流表的示数为0.15A；开关S和S1均闭合时电流表的示数为0.21A。（1）求电源电压U的大小；（2）求电阻R2的阻值。
【答案】解：（1）设只闭合开关S时电流表的示数为I1，等效电路图如图甲所示
则（2）开关S和S1均闭合时，两个电阻并联，通过电阻R1的电流仍为I1，等效电路图如图乙所示
 则通过电阻R2的电流所以答：（1）求电源电压3V；（2）电阻R2的阻值是50Ω。26. 如图所示，电源电压恒定，R1、R2为定值电阻，R2=20Ω，滑动变阻器R0铭牌上标有“30Ω  1A”，开关S闭合后：(1)将S1闭合、S2断开，滑动变阻器滑片滑到最左端后电流表示数为0.3A，电压表示数为6V，求定值电阻R1的阻值；(2)将S1、S2断开，滑动变阻器滑到最右端后，求电流表此时的示数；(3)若电流表的量程为0~0.6A，将S1、S2闭合，求滑动变阻器的取值范围。【答案】(1)由图知，将S1闭合、S2断开，滑动变阻器滑片滑到最左端后，R2短路，只有R1连入电路，根据可得；(2)将S1、S2断开，滑动变阻器R0与R1串联，滑动变阻器滑到最右端后，则总电阻为，则电流表示数为；(3)S1、S2闭合，滑动变阻器R0、R2并联，电流表测量干路电流，由于电流表的量程为0~0.6A，则干路最大电流为0.6A，所以，通过R0最大电流为：根据可得；所以，滑动变阻器允许接入电路的阻值范围为20Ω~30Ω。答：(1)定值电阻R1的阻值20Ω。(2)电流表示数为0.12A。(3)滑动变阻器的取值范围为20Ω~30Ω。
