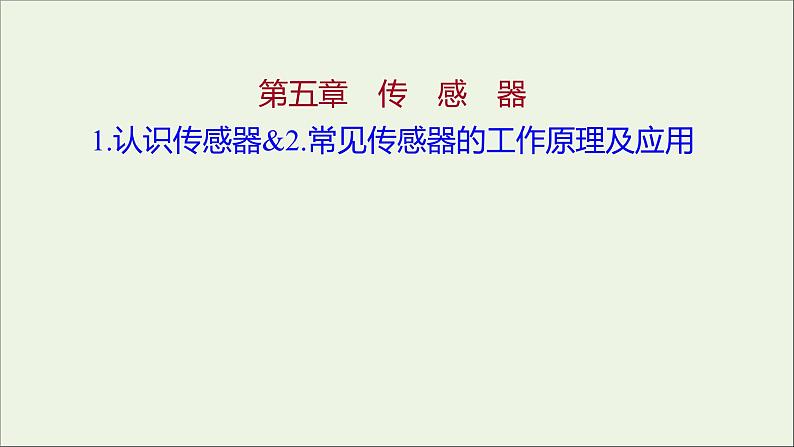

人教版 (2019)选择性必修 第二册1 认识传感器评课ppt课件

这是一份人教版 (2019)选择性必修 第二册1 认识传感器评课ppt课件，共60页。PPT课件主要包含了必备知识·自主学习，红外线，红外线传感器，乙醇传感器，力传感器，磁传感器，声传感器，酶传感器，微生物传感器，敏感元件等内容，欢迎下载使用。

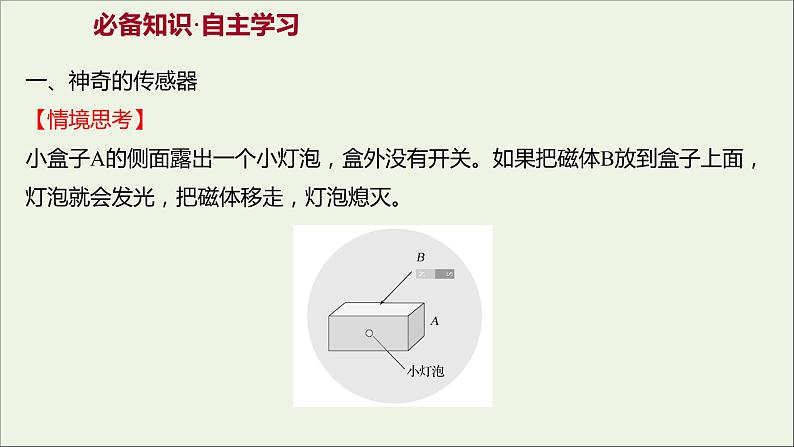

一、神奇的传感器【情境思考】小盒子A的侧面露出一个小灯泡，盒外没有开关。如果把磁体B放到盒子上面，灯泡就会发光，把磁体移走，灯泡熄灭。

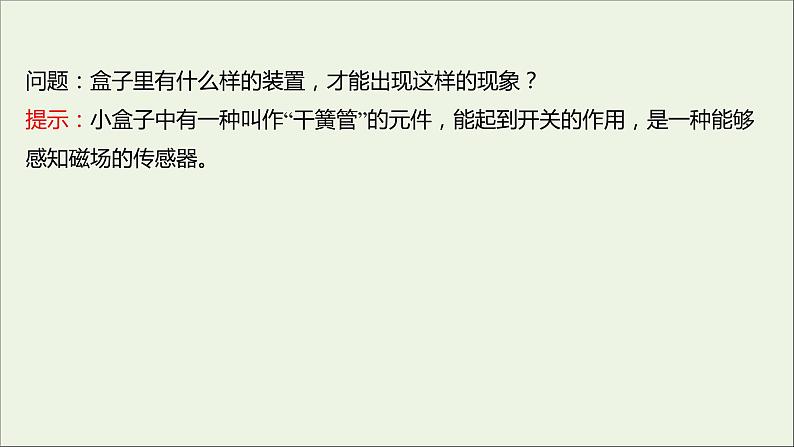

问题：盒子里有什么样的装置，才能出现这样的现象？提示：小盒子中有一种叫作“干簧管”的元件，能起到开关的作用，是一种能够感知磁场的传感器。

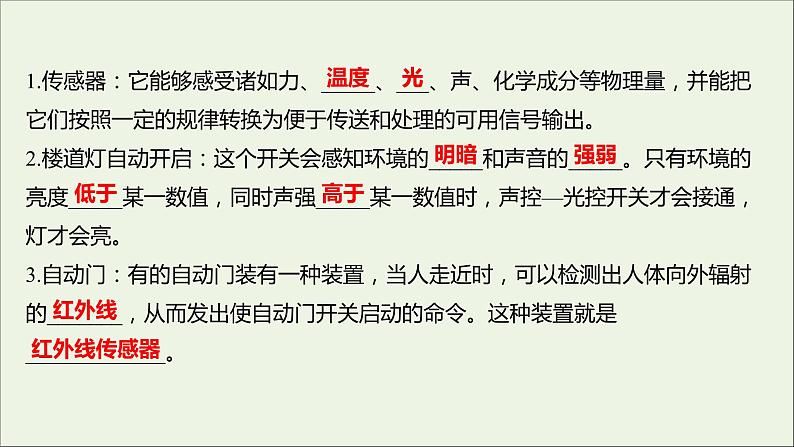

1.传感器：它能够感受诸如力、_____、___、声、化学成分等物理量，并能把它们按照一定的规律转换为便于传送和处理的可用信号输出。2.楼道灯自动开启：这个开关会感知环境的_____和声音的_____。只有环境的亮度_____某一数值，同时声强_____某一数值时，声控—光控开关才会接通，灯才会亮。3.自动门：有的自动门装有一种装置，当人走近时，可以检测出人体向外辐射的_______，从而发出使自动门开关启动的命令。这种装置就是_____________。

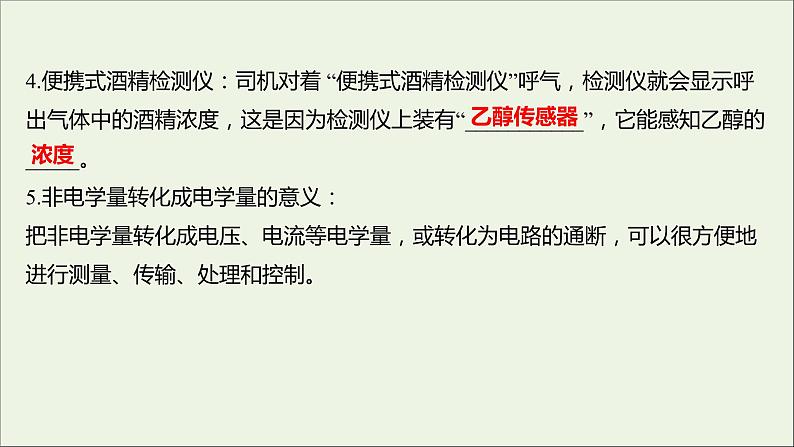

4.便携式酒精检测仪：司机对着 “便携式酒精检测仪”呼气，检测仪就会显示呼出气体中的酒精浓度，这是因为检测仪上装有“___________”，它能感知乙醇的_____。5.非电学量转化成电学量的意义：把非电学量转化成电压、电流等电学量，或转化为电路的通断，可以很方便地进行测量、传输、处理和控制。

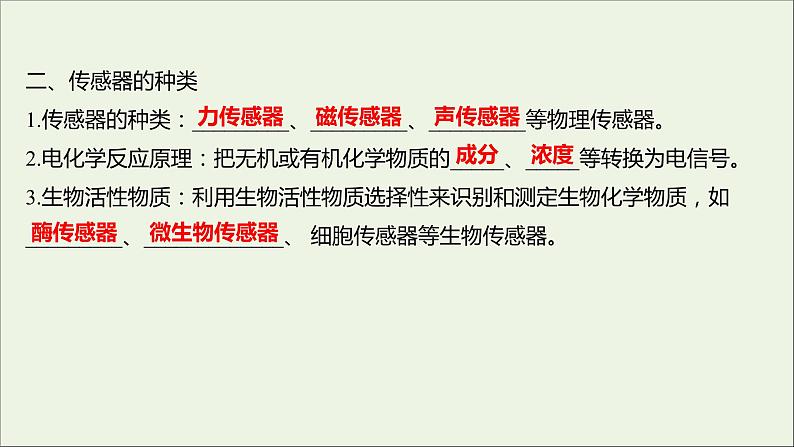

二、传感器的种类1.传感器的种类：_________、_________、_________等物理传感器。2.电化学反应原理：把无机或有机化学物质的_____、_____等转换为电信号。3.生物活性物质：利用生物活性物质选择性来识别和测定生物化学物质，如_________、_____________、 细胞传感器等生物传感器。

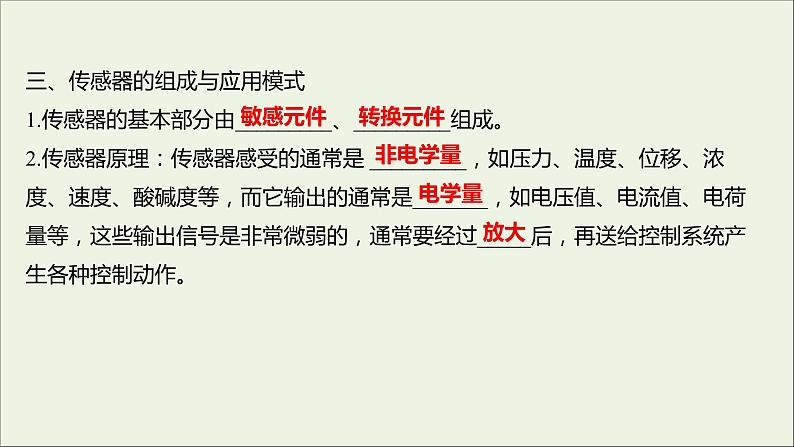

三、传感器的组成与应用模式1.传感器的基本部分由_________、_________组成。2.传感器原理：传感器感受的通常是 _________，如压力、温度、位移、浓度、速度、酸碱度等，而它输出的通常是_______，如电压值、电流值、电荷量等，这些输出信号是非常微弱的，通常要经过_____后，再送给控制系统产生各种控制动作。
3.传感器的两个重要概念：（1）敏感元件：是指能直接感受或响应外界被测_________的部分，执行_____的功能。（2）转换元件是指能将敏感元件输出的信号直接转换成电信号的部分，完成_____基本功能。（3）如果敏感元件直接输出的是电学量，它就同时兼为_________。这种敏感元件和转换元件二者合一的传感器是很多的。例如，_______、压电晶体等都是这种形式的传感器。
4.传感器应用的一般模式：
四、光敏电阻1.特点：光照越强，电阻_____。2.原因：光敏电阻的构成物质为半导体材料，无光照时，载流子极少，导电性能_____；随着光照的_____，载流子增多，导电性_____。3.作用：把_________这个光学量转换为_____这个电学量。
五、热敏电阻和金属热电阻【情境思考】如图所示，将多用电表的选择开关置于欧姆挡，再将电表的两支表笔与负温度系数的热敏电阻RT（温度升高，电阻减小）的两端相连，这时表针恰好指在刻度盘的正中央。若在RT上擦一些酒精，表针将如何偏转？若用吹风机将热风吹向热敏电阻，表针将如何偏转？
1.热敏电阻：热敏电阻由半导体材料制成，其电阻随温度的变化明显，温度升高电阻_____，如图甲所示为某一热敏电阻的电阻随温度变化的特性曲线。2.金属热电阻：有些金属的电阻率随温度的升高而_____，这样的电阻也可以制作温度传感器，称为热电阻，如图乙所示为某金属导线电阻的温度特性曲线。
3.热敏电阻与金属热电阻的区别：
六、力传感器的应用——电子秤1.组成及敏感元件：由_______和_______组成，敏感元件是_______。2.工作原理：3.作用：应变片将物体_____这个力学量转换为_____这个电学量。
【易错辨析】（1）传感器是一种联络传递感知的设备。（ ）（2）传感器是一种感知、探测物理量的工具。（ ）（3）传感器是将被测量的非电学量转换成电学量的器件或装置。（ ）（4）光敏电阻受到的光照越强，电阻越小。（ ）（5）热敏电阻一定是随温度的升高，其阻值增大。（ ）（6）电子秤所使用的测力装置是力传感器，它是把力信号转化为电压信号。（ ）
2.传感器的工作原理：传感器感受的通常是非电学量，如压力、温度、位移、浓度、速度、酸碱度等，而它输出的通常是电学量，如电压、电流、电荷量等，这些输出信号是非常微弱的，通常要经过放大后再输送给控制系统产生各种控制动作。传感器的工作原理如图所示：
