辽宁省沈阳市法库县2021-2022学年九年级（上）期末考试物理试题（word版含答案）

这是一份辽宁省沈阳市法库县2021-2022学年九年级（上）期末考试物理试题（word版含答案），共10页。试卷主要包含了单选题，多选题，双选题，填空题，计算题，实验题，综合题等内容，欢迎下载使用。

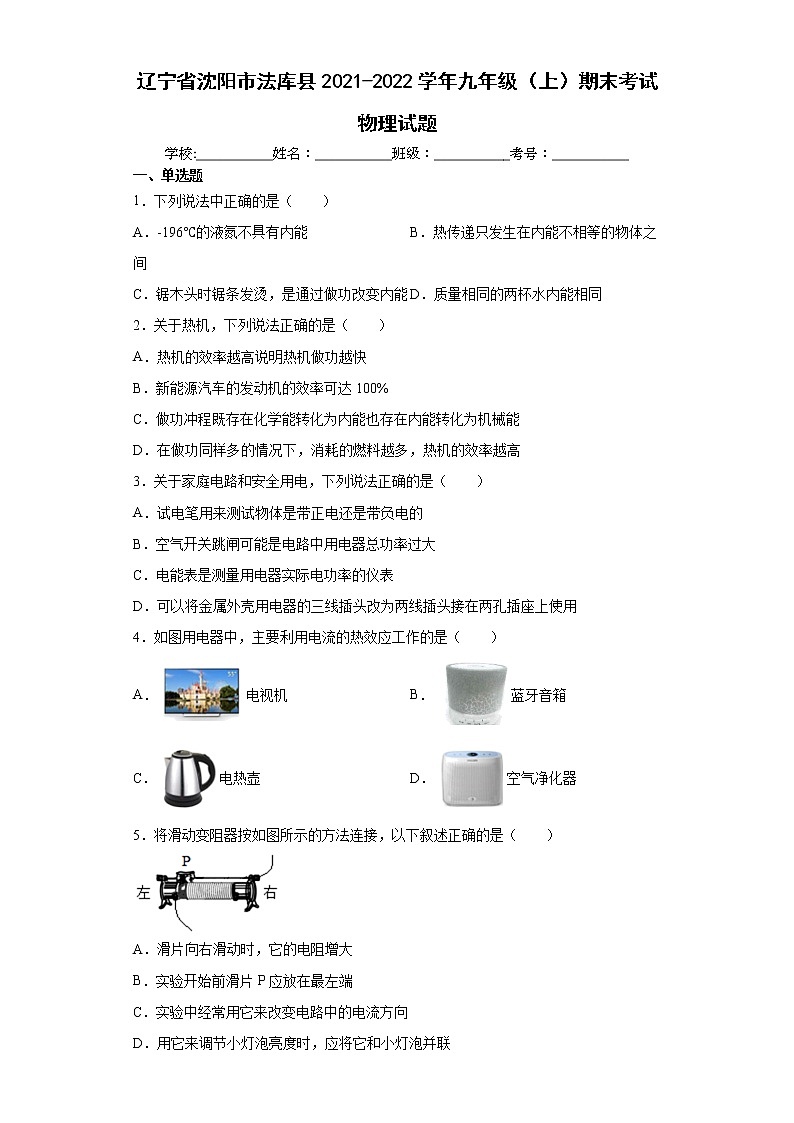

一、单选题
1．下列说法中正确的是（ ）
A．-196℃的液氮不具有内能B．热传递只发生在内能不相等的物体之间
C．锯木头时锯条发烫，是通过做功改变内能D．质量相同的两杯水内能相同
2．关于热机，下列说法正确的是（ ）
A．热机的效率越高说明热机做功越快
B．新能源汽车的发动机的效率可达100%
C．做功冲程既存在化学能转化为内能也存在内能转化为机械能
D．在做功同样多的情况下，消耗的燃料越多，热机的效率越高
3．关于家庭电路和安全用电，下列说法正确的是（ ）
A．试电笔用来测试物体是带正电还是带负电的
B．空气开关跳闸可能是电路中用电器总功率过大
C．电能表是测量用电器实际电功率的仪表
D．可以将金属外壳用电器的三线插头改为两线插头接在两孔插座上使用
4．如图用电器中，主要利用电流的热效应工作的是（ ）
A．电视机B．蓝牙音箱
C．电热壶D．空气净化器
5．将滑动变阻器按如图所示的方法连接，以下叙述正确的是（ ）
A．滑片向右滑动时，它的电阻增大
B．实验开始前滑片P应放在最左端
C．实验中经常用它来改变电路中的电流方向
D．用它来调节小灯泡亮度时，应将它和小灯泡并联

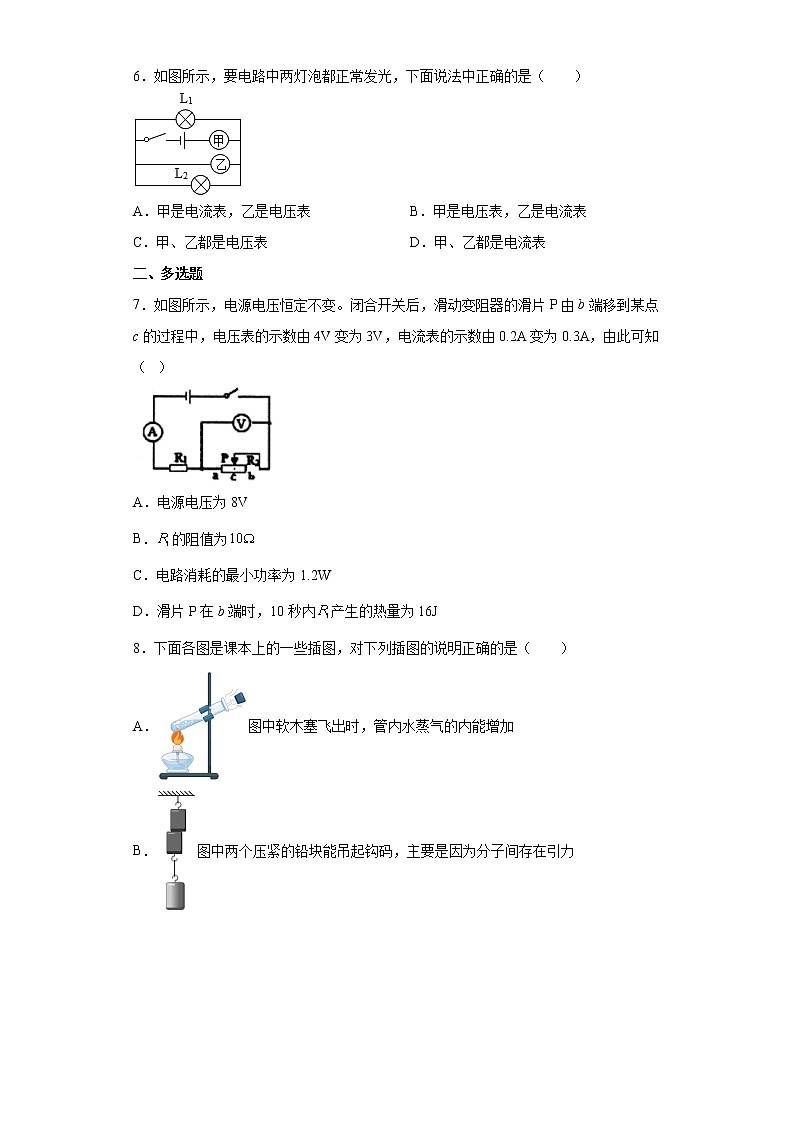

6．如图所示，要电路中两灯泡都正常发光，下面说法中正确的是（ ）
A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表
C．甲、乙都是电压表D．甲、乙都是电流表
二、多选题
7．如图所示，电源电压恒定不变。闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知（ ）
A．电源电压为8V
B．的阻值为
C．电路消耗的最小功率为1.2W
D．滑片P在b端时，10秒内产生的热量为16J
8．下面各图是课本上的一些插图，对下列插图的说明正确的是（ ）
A．图中软木塞飞出时，管内水蒸气的内能增加
B．图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力

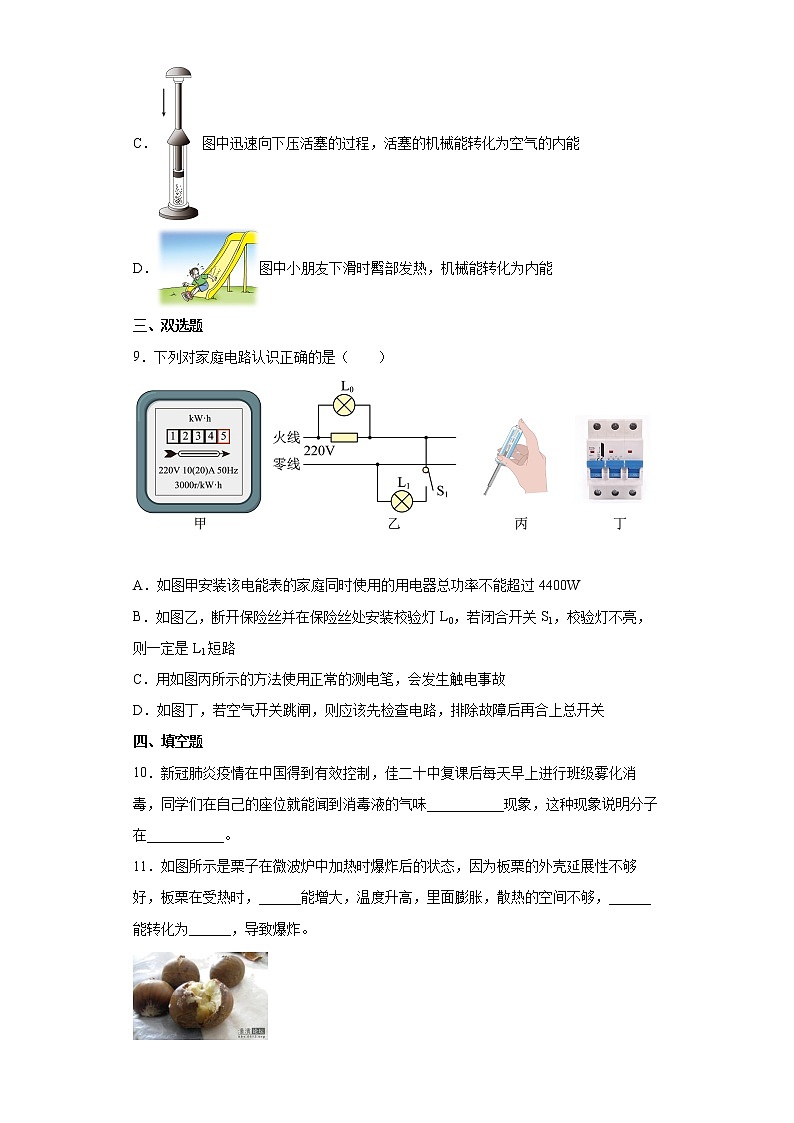

C．图中迅速向下压活塞的过程，活塞的机械能转化为空气的内能
D．图中小朋友下滑时臀部发热，机械能转化为内能
三、双选题
9．下列对家庭电路认识正确的是（ ）
A．如图甲安装该电能表的家庭同时使用的用电器总功率不能超过4400W
B．如图乙，断开保险丝并在保险丝处安装校验灯L0，若闭合开关S1，校验灯不亮，则一定是L1短路
C．用如图丙所示的方法使用正常的测电笔，会发生触电事故
D．如图丁，若空气开关跳闸，则应该先检查电路，排除故障后再合上总开关
四、填空题
10．新冠肺炎疫情在中国得到有效控制，佳二十中复课后每天早上进行班级雾化消毒，同学们在自己的座位就能闻到消毒液的气味___________现象，这种现象说明分子在___________。
11．如图所示是栗子在微波炉中加热时爆炸后的状态，因为板栗的外壳延展性不够好，板栗在受热时，______能增大，温度升高，里面膨胀，散热的空间不够，______能转化为______，导致爆炸。
12．在玻璃杯、电炉丝、铁钉、热敏电阻这四种用品中，通常情况下属于绝缘体的是______；利用半导体材料制成的是______。
13．如图，是汽车油量表的工作原理图，油量表由______改制而成（填“电压表”或“电流表”）。若油量表的示数越大，说明R接入电路的电阻______。（填“增加”或“减少”）
14．(1)在家庭电路中，电灯、插座、电视机的连接方式是______；
(2)一种节日彩灯上串联着30只小灯泡，如果电源插头处的电流为，那么通过每只小灯泡的电流是______A。
15．如图所示电路，电源电压恒为3V，闭合开关S，两只完全相同的小灯泡均正常发光，电流表示数为0.2A，则灯L1正常发光时的阻值为______Ω；灯L2的额定功率为______W。
16．小陶在家中单独、连续使用同一台电暖器，打开、关闭电暖器的时间及对应电能表示数如图所示，则该电暖器这段时间内用电______，其功率为______W。
17．如图所示，这是人们利用充电桩给电动汽车充电时的情景，此时电动汽车上的锂离子电池相当于电路中的______（选填“用电器”或“电源”）；若该电动汽车的电源由8000节电池组成，每节电池质量为50g，该电源的能量密度为0.25kW•h/kg，则该电源存储的电能为______J。
18．家用电器的三脚插头中有两个脚接用电部分，另一个脚跟用电器的___________连接。与三脚插头对应的三孔插座中，除两个孔分别接火线和零线外，另一个孔是跟___________相连接的。
五、计算题
19．有一台以汽油机为动力的茶园修剪机。其油箱最多可装4L的汽油，消耗一箱油做功3.45×107J，求：（q汽油=4.6×107J/kg，ρ汽油=0.75×103kg/m3）
（1）一箱汽油完全燃烧放出的热量；
（2）汽油机工作的效率；
（3）如果这台油机的效率提高到50%，则做同样的有用功，消耗汽油多少千克。
20．可调挡蒸蛋器的电路图如图所示，R1和R2均为发热用电热丝，移动R2的滑片P可以调节不同的加热功率。已知最高挡的功率为400W，R2的最大阻值为363Ω，求：
（1）R1的阻值是多少？
（2）用最高挡加热10min，蒸蛋器消耗了多少电能？
（3）最低挡的功率为多少？
六、实验题
21．某同学利用如图甲所示的装置比较a、b两种液体吸热的情况：
（1）实验中应量取_______相等的两种液体，分别倒入相同的烧杯中，用相同规格的电加热器加热，通电后电加热器的内能增加是通过_______（填“做功”或“热传递”）方式改变的。
（2）图乙是该同学根据实验数据绘制的图象，同时加热6 min，a液体吸收的热量_______（填“大于”“等于”或“小于”）b液体吸收的热量。分析图象可知：质量相等的液体a和b，升高相同温度时，_______吸收的热量多。
（3）物理学中用比热容表示物质的吸热能力，由图象可知，a、b液体的比热容之比是_______
22．某同学测量某定值电阻Rx的阻值。
（1）按图甲连接电路时，应先断开开关，并将滑动变阻器的滑片P移到 _____（选填“最右端”或“最左端”）；
（2）若误将电压表与R并联，闭合开关后，向左移动滑动变阻器的滑片时，电压表的示数将 ______（选填“变大”、“变小”或“不变”）；
（3）排除故障后，闭合开关，改变电阻两端的电压，进行了三次测量。在第三次测量中电流表的示数如图乙所示，其示数为 ____A；
（4）根据三次实验数据可得，定值电阻的阻值为 ____Ω；（结果保留一位小数）
（5）将电阻换成小灯泡，重复上述实验，发现几次实验中，所测小灯泡的电阻值相差较大，原因可能是 ________。
23．在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V，电阻约为10Ω，有两个规格分别为“10Ω 1A”、“50Ω 2A”的滑动变阻器，电源电压为9V。
（1）本实验中应该选择规格为 ___________的滑动变阻器；
（2）图甲中已有部分电路连好，请用笔画线代替导线将电路连接完整；( )
（3）实验前在检查仪器时，发现电流表指针如图乙所示，则接下来的操作是 ___________。
（4）闭合开关，改变滑动变阻器的阻值，多次测量，并绘制了通过小灯泡的电流随其两端电压变化的关系图象如图丙所示，则小灯泡的额定功率为 ___________W。在多次测量中还发现：当电压表的示数增大时，电压表与电流表的示数之比 ___________（填“变大”、“变小”或“不变”），导致这一结果的原因是 ___________。
24．在探究“电流通过导体时产生的热量与什么因素有关”的实验中，小致采用了如图所示的实验装置。其中a、b、c、d四个相同的容器密闭着等量空气，导线1、2和导线3、4分别接到电源两端。
（1）实验中通过观察U形管中 ___________的变化来比较电流通过电阻丝产生热量的多少；
（2）图甲是探究在通电时间和 ___________相同的情况下，导体产生的热量与 ___________大小是否有关的装置；
（3）采用如图乙所示的实验装置，通电相同时间，发现左管液面比右管液面高，由此现象可以得到的结论是：在通电时间和电阻相同时，电流通过导体产生的热与 ___________有关；
（4）小致在实验中发现，图乙装置中将d容器外面的电阻丝也放入d容器中，则左侧U形管两侧液面高度差 ___________右侧U形管两侧液面高度差。
七、综合题
25．阅读下列短文，回答问题。

在3D打印笔中装入塑料条，接通电源，等待一段时间后即可挤出热熔的塑料，塑料在空气中迅速冷却变成特定的形态（如图甲）。其内部电路如图乙，R1、R2是相同的PTC发热电阻。单个PTC的电阻与温度的关系如图丙。PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”，用PTC材料制成的电热器具有发热、控温双重功能，应用十分广泛。
（1）打印笔工作时，利用电流的 ___________（选填“磁效应”或“热效应”）使PTC电阻发热；
（2）打印笔工作有快、慢两挡，快档打印时，图中开关S1应处于 ___________状态，若此时温度为250℃，打印笔的电功率是 ___________W；
（3）打印笔正常工作时的温度能自动稳定在250℃左右，请结合图丙信息，说明当温度升高，电阻 ___________功率 ___________（填“增大”，“减小”或“不变”）；
（4）家用固体电热灭蚊器也是使用PTC陶瓷电热元件，如丁图为其电阻随温度变化的图象，由图可知，该PTC材料的居里点温度为 ___________℃。
实验次数
电压U/V
电流Ⅰ/A
电阻R/Q
Rx的平均值/Ω
1
1.5
0.31
4.8
2
2.0
0.40
5.0
3
2.5
参考答案：
1．C
2．C
3．B
4．C
5．A
6．A
7．BC
8．BCD
9．AD
10． 扩散 不停地做无规则运动
11． 内 内 机械
12． 玻璃杯 热敏电阻
13． 电流表 减少
14． 并联 0.2
15． 30 0.3
16． 1350
17． 用电器 3.6×108
18． 金属外壳 大地##地线
19．（1）1.38×108J；（2）25%；（3）1.5kg。
20．（1）121Ω；（2）2.4×105J；（3）100W
21． 质量 做功 等于 a 5:4
22． 最右端 变小 0.48 5.0 灯丝电阻受温度影响
23． “50Ω 2A” 电流表调零 0.5 变大 灯丝的电阻随温度的升高而变大
24． 液面高度差 电流 电阻 电流大小 大于
25． 热效应 闭合 80 增大 减小 100
