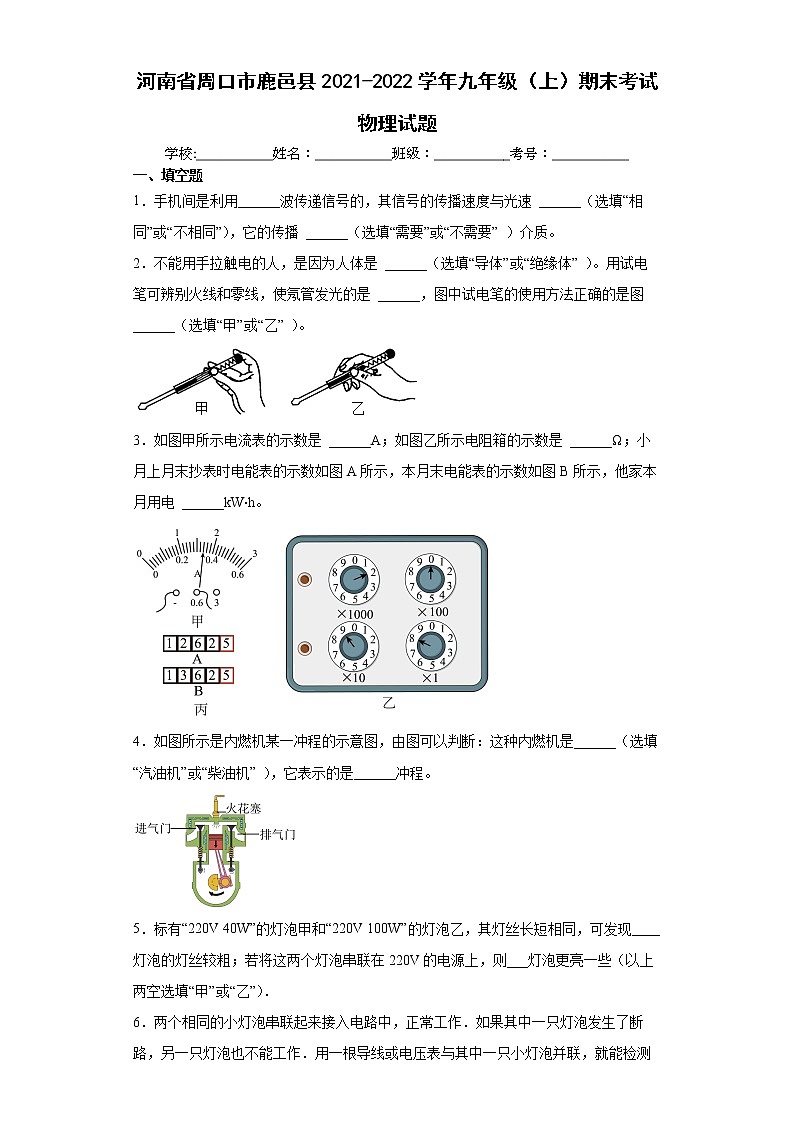

河南省周口市鹿邑县2021-2022学年九年级(上)期末考试物理试题(word版含答案)
展开一、填空题
1.手机间是利用______波传递信号的,其信号的传播速度与光速 ______(选填“相同”或“不相同”),它的传播 ______(选填“需要”或“不需要” )介质。
2.不能用手拉触电的人,是因为人体是 ______(选填“导体”或“绝缘体” )。用试电笔可辨别火线和零线,使氖管发光的是 ______,图中试电笔的使用方法正确的是图 ______(选填“甲”或“乙” )。
3.如图甲所示电流表的示数是 ______A;如图乙所示电阻箱的示数是 ______Ω;小月上月末抄表时电能表的示数如图A所示,本月末电能表的示数如图B所示,他家本月用电 ______kW⋅h。
4.如图所示是内燃机某一冲程的示意图,由图可以判断:这种内燃机是______(选填“汽油机”或“柴油机” ),它表示的是______冲程。
5.标有“220V 40W”的灯泡甲和“220V 100W”的灯泡乙,其灯丝长短相同,可发现____灯泡的灯丝较粗;若将这两个灯泡串联在220V的电源上,则___灯泡更亮一些(以上两空选填“甲”或“乙”).
6.两个相同的小灯泡串联起来接入电路中,正常工作.如果其中一只灯泡发生了断路,另一只灯泡也不能工作.用一根导线或电压表与其中一只小灯泡并联,就能检测出发生断路的小灯泡.你认为用____(选填“导线”或“电压表”)检测更好些,理由是_____.

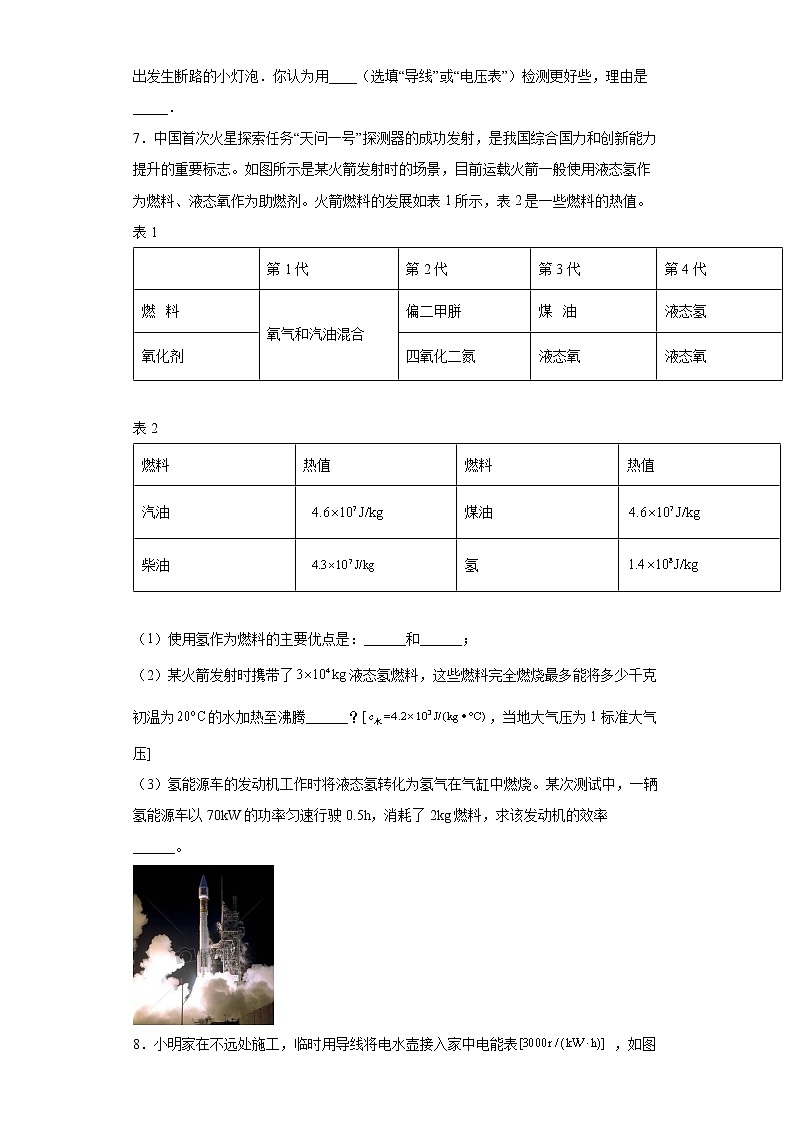

7.中国首次火星探索任务“天问一号”探测器的成功发射,是我国综合国力和创新能力提升的重要标志。如图所示是某火箭发射时的场景,目前运载火箭一般使用液态氢作为燃料、液态氧作为助燃剂。火箭燃料的发展如表1所示,表2是一些燃料的热值。
表1
表2
(1)使用氢作为燃料的主要优点是:______和______;
(2)某火箭发射时携带了液态氢燃料,这些燃料完全燃烧最多能将多少千克初温为的水加热至沸腾______?[,当地大气压为1标准大气压]
(3)氢能源车的发动机工作时将液态氢转化为氢气在气缸中燃烧。某次测试中,一辆氢能源车以70kW的功率匀速行驶0.5h,消耗了2kg燃料,求该发动机的效率______。
8.小明家在不远处施工,临时用导线将电水壶接入家中电能表 ,如图所示。电水壶的规格为“220V 1210W”,当电路中使用电水壶烧水时,电能表的铝盘转动110r,用时120s。导线和电水壶的电阻不随温度变化。
(1)电水壶是利用电流的 ______工作的;
(2)求电水壶的电阻;( )
(3)求导线的电阻;( )
(4)电水壶烧水时导线上产生的热量。( )
二、单选题
9.电磁感应现象是物理学史上的重大发现之一,最早发现这一现象的物理学家是( )
A.焦耳B.安培C.奥斯特D.法拉第
10.天气越来越冷,现在每天的清晨,老君台上的十三株古柏上都出现了结霜的现象。霜的形成( )
A.是凝固现象B.是液化现象
C.需要吸热D.需要放热
11.用细线将很轻的泡沫塑料小球A悬挂起来,再用一绝缘小球B分别靠近它们,出现如图甲、乙、丙所示的三种情况.能肯定两个小球都带电的是
A.图甲和图乙B.只有图甲C.只有图乙D.只有图丙
12.关于家庭电路和安全用电,下列说法正确的是( )
A.有金属外壳的家用电器,其插座可以不安装接地线
B.更换灯泡前、搬动电器前不必断开电源开关
C.家庭电路中空气开关跳闸,一定是发生了短路
D.发现有人触电时,用绝缘棒拨开电线
13.下列各组仪器中,可以用来测量电功率的是( )
①电能表和电压表
②电能表和电流表
③电能表和秒表
④电压表和电流表
A.①②B.③④C.①④D.②③④
14.如图所示,一闭合电路竖着固定在一辆光滑绝缘的小车上,电路中为定值电阻,R为压敏电阻,其阻值随所受压力的增大而减小。将物体M放在小车上与压敏电阻接触,当小车由静止突然向右运动时,下列说法正确的是( )
A.电流表示数减小B.电压表示数减小
C.电流表示数不变D.电压表示数增大
三、多选题
15.如图所示,两透明容器中密封着等质量的空气,两U形管内的液面相平,两容器都不向外放热,下列说法正确的是( )
A.此装置可以探究导体产生的热量与电流的关系
B.通过两容器中电阻的电流大小相等
C.两容器中电阻两端的电压相等
D.通电一段时间后,右边U形管内的液面将会比左边液面高
四、双选题
16.如图所示是燃油汽车启动装置的电路简图。汽车启动时,需将钥匙插入仪表盘上的钥匙孔并旋转,则下列分析正确的是( )
A.旋转钥匙相当于闭合开关
B.电磁铁是利用电流的热效应来工作的
C.电磁铁通电后电磁铁的上端为N极
D.电动机工作时将电能全部转化为机械能
五、作图题
17.请根据图中小磁针静止时N极的指向,标出两个磁极的极性和磁感线方向。
18.如图为家庭照明电路,请用笔画线代替导线,将开关和灯接入电路中,要求两灯并联,且开关控制两灯。
六、实验题
19.在“探究水的沸腾特点”的实验中。
(1)组装如图甲所示的实验装置时,应先调节_________(选填“A”或“B”)固定夹的位置。
(2)水银和酒精是液体温度计常用的测温物质,由表格乙中的数据可知,本实验应选用___________制作的温度计。
(3)实验过程中,某时刻温度计的示数如图甲所示,此时水的温度为________℃。
(4)实验结束后撤去酒精灯,水还会继续沸腾一小会儿,这是因为_____________。
(5)图丙是a、b两个实验小组根据实验数据描绘出的水的沸腾图像,两图线不同的原因可能是__________(选填序号)
A.酒精灯的火焰相同,a组水的质量大B.水的质量相同,b组酒精灯的火焰小
20.如图所示是探究“导体在磁场中运动时产生感应电流的条件”的实验装置。
(1)闭合开关后,当导体向左或向右运动时,电流计指针偏转;当导体向上或向下运动时,电流计指针不偏转,说明闭合电路中的部分导体在磁场中做 ______运动时导体中会产生感应电流,此实验过程能量转化情况是 ______。
(2)实验中发现,当导体向左运动时,电流计指针向右偏转,当导体向右运动时,电流计指针向左偏转,说明感应电流的方向与 ______有关。
(3)闭合开关后,当导体向左运动时,电流计指针向右偏转,现将蹄形磁体南北极对调,并使导体向左运动,此时电流计指针向 ______(选填“左”或“右” )偏转。
(4)闭合开关后,导体静止不动,电流计指针 ______(选填“偏转”或“不偏转” );小明碰了一下蹄形磁体,使其水平发生移动,此时电流计指针 ______(选填“会”或“不会” )偏转。
21.如图甲所示是“探究电压一定时,电流跟电阻关系”的实验电路图,已知电源电压恒为4V,滑动变阻器(30Ω 1A)以及符合实验要求的电表,开关和导线。
(1)实验中小明同学多次改变R的阻值,记下对应电流表的示数,得到如图乙所示的电流I随电阻R变化的图象,由图象可以得出结论:当导体两端电压一定时,通过导体的电流与导体的电阻成______比;
(2)由图乙可知,小明探究时,控制电阻两端电压______V不变;
(3)如果小明同学连好电路后闭合开关,移动滑动变阻器滑片P,发现电流表有示数,电压表无示数,则该故障可能是由R______(选填“短路”或“断路”)造成的;
(4)小明为了能够完成上述实验,更换的电阻R的阻值不能超过______Ω;
(5)上述实验结束后,小明又设计了如图丙所示的电路,只用电压表来测量额定电压为2.5V的小灯泡的额定功率,已知滑动变阻器的最大阻值为10Ω,其测量过程如下
①闭合开关S、S2,断开S1,将滑动变阻器的滑片移到最上端,电压表示数为4V;
②闭合S、S1,断开S2,移动滑动变阻器使电压表读数为______V时,小灯泡正常发光;
③闭合S、S2,断开S1,保持滑动变阻器的滑片与②步的位置相同,此时电压表示数为2V;
④根据上述测量,可知小灯泡的额定功率P额=______W。
第1代
第2代
第3代
第4代
燃 料
氧气和汽油混合
偏二甲胼
煤 油
液态氢
氧化剂
四氧化二氮
液态氧
液态氧
燃料
热值
燃料
热值
汽油
煤油
柴油
氢
测温物质
凝固点/℃
沸点/℃
水银
-39
357
酒精
-117
78
注:在1个标准大气压下
乙
参考答案:
1. 电磁 相同 不需要
2. 导体 火线 甲
3. 0.34 2098 100
4. 汽油机 做功
5. 乙 甲
6. 电压表 如果选择导线,可能会造成另一灯泡两端电压过高,从而烧坏灯泡
7. 热值大 无污染 45%
8. 热效应 40Ω 4Ω 12000J
9.D
10.D
11.B
12.D
13.B
14.B
15.BD
16.AC
17.
18.
19. A 水银 93 见详解 B
20. 切割磁感线 机械能转化为电能 导体运动方向 左 不偏转 会
21. 反 2.5 短路 50 1.5 0.75
