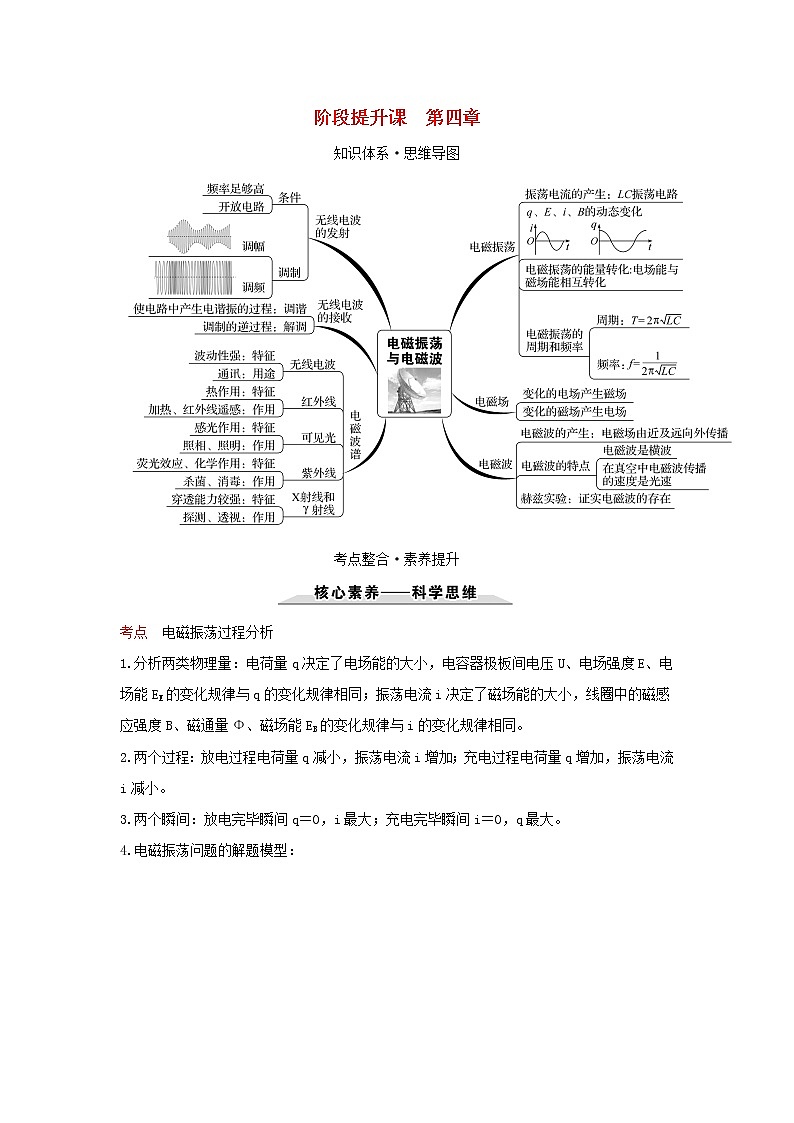

考点整合·素养提升
考点 电磁振荡过程分析
1.分析两类物理量：电荷量q决定了电场能的大小，电容器极板间电压U、电场强度E、电场能EE的变化规律与q的变化规律相同；振荡电流i决定了磁场能的大小，线圈中的磁感应强度B、磁通量Φ、磁场能EB的变化规律与i的变化规律相同。
2.两个过程：放电过程电荷量q减小，振荡电流i增加；充电过程电荷量q增加，振荡电流i减小。
3.两个瞬间：放电完毕瞬间q＝0，i最大；充电完毕瞬间i＝0，q最大。
4.电磁振荡问题的解题模型：
5.模型突破：q决定了电场的强弱和电场能的大小，i决定了磁场的强弱和磁场能的大小。电磁振荡的过程，实质上是电场能和磁场能相互转化的过程，知道其中一种场的变化就能推知另一种场的变化情况。
如图所示的是某时刻LC振荡电路中振荡电流i的方向，下列对甲、乙回路情况的判断正确的是（ ）
A.若甲电路中电流i正在增大，则该电路中线圈的自感电动势必定在增大
B．若乙电路中电流i正在增大，则该电路中电容器里的电场必定向下
C．若甲电路中电流i正在减小，则该电路中线圈周围的磁场必在增强
D．若乙电路中电流i正在减小，则该电路中电容器极板电荷必是上正下负
【解析】选B。据LC振荡电路特点知，若电路中电流i正在增大，说明振荡电路正在放电，电容器里的电荷量在减少，上极板带正电荷，下极板带负电荷，电场向下，电压也在减小，线圈的自感电动势也在减小，电路周围磁场在增强；反之，若电流正在减小，说明电容器正在充电，各量相应的变化与上述相反。
【加固训练】
（多选）图甲为LC振荡电路，图乙为振荡电路中电流的周期性变化图像，下列判断正确的是（ ）
A.t1时刻，电容器带电量最大
B．t2时刻，电容器两极板间的电压最大
C．t1～t2时间内，电容器处于放电过程
D．t2～t3时间内，电场能逐渐转化为磁场能
【解析】选B、D。在t1时刻，电路中的电流最大，则q最小，说明放电完毕，电容器所带电荷量最小，故A错误；在t2时刻，电路中的电流最小，则q最大，说明刚开始放电，则电容器两极板间的电压最大，故B正确；t1～t2时间内，电路中电流减小，电容器处于充电过程，故C错误；t2～t3时间内，电路中电流增大，则电场能逐渐转化为磁场能，故D正确。故选B、D。
