2022浙江省诸暨市海亮高级中学高三上学期选考模拟最后一测通用技术试题含答案

这是一份2022浙江省诸暨市海亮高级中学高三上学期选考模拟最后一测通用技术试题含答案，共13页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。

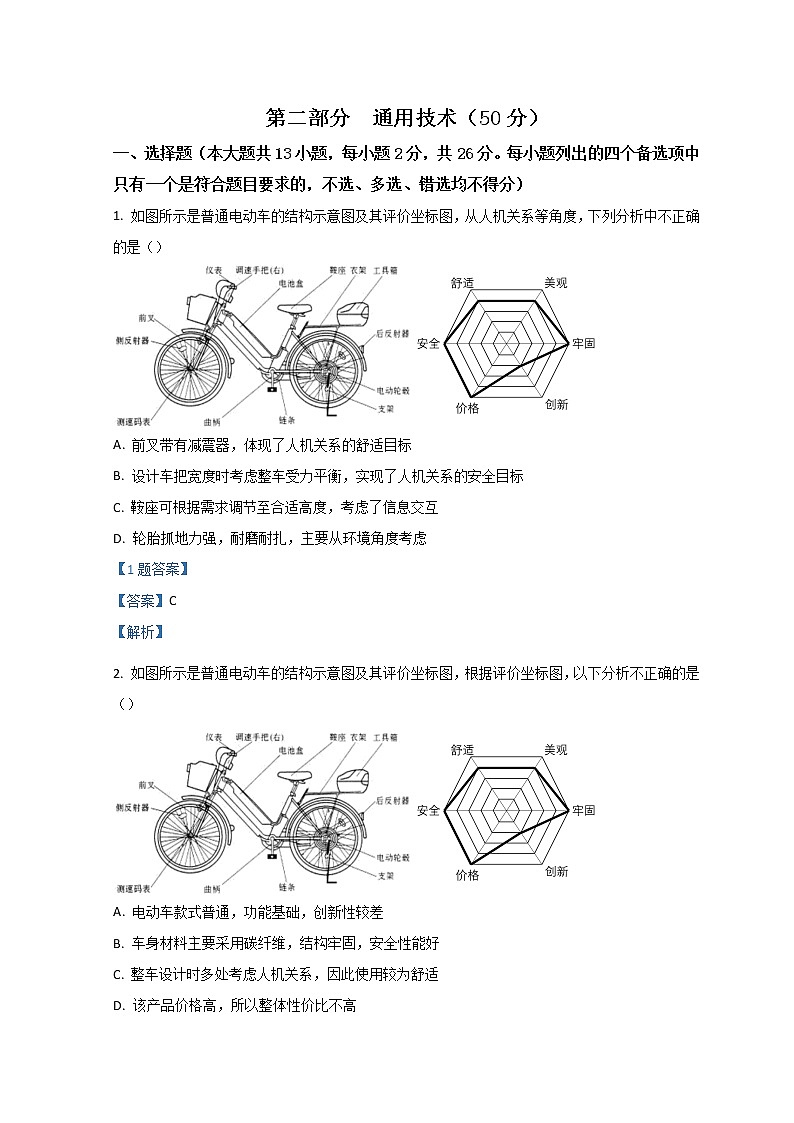

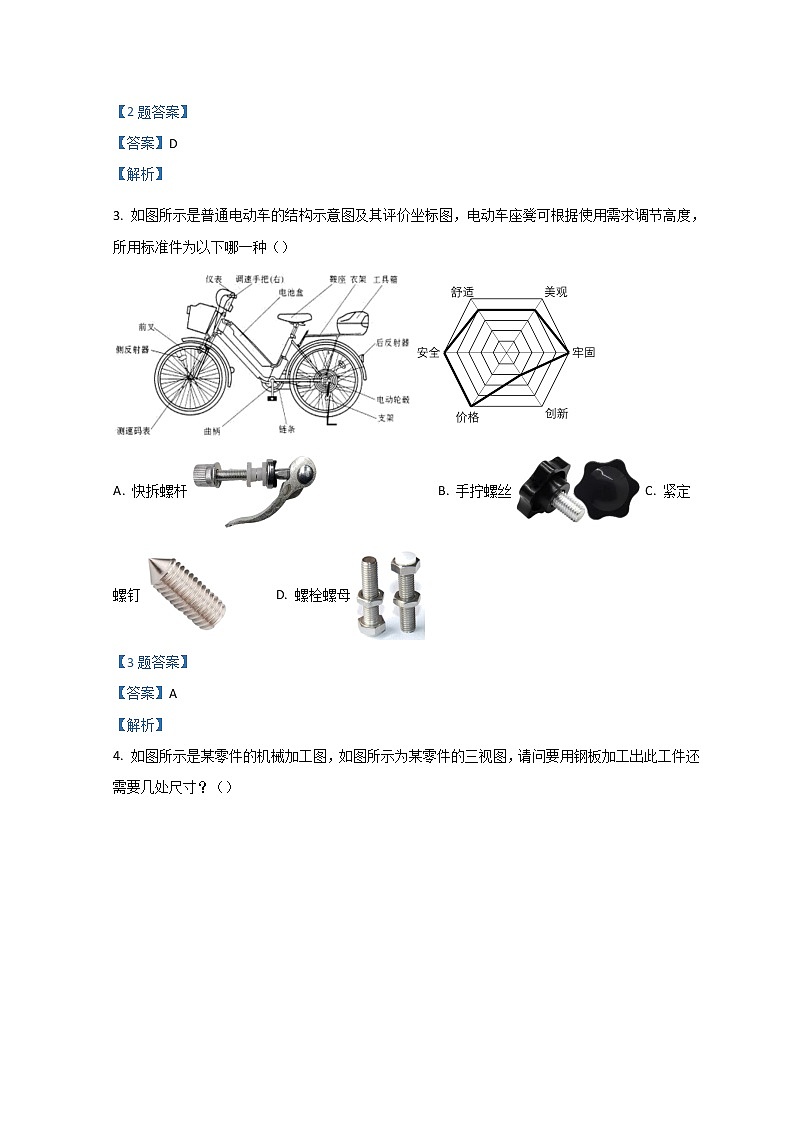

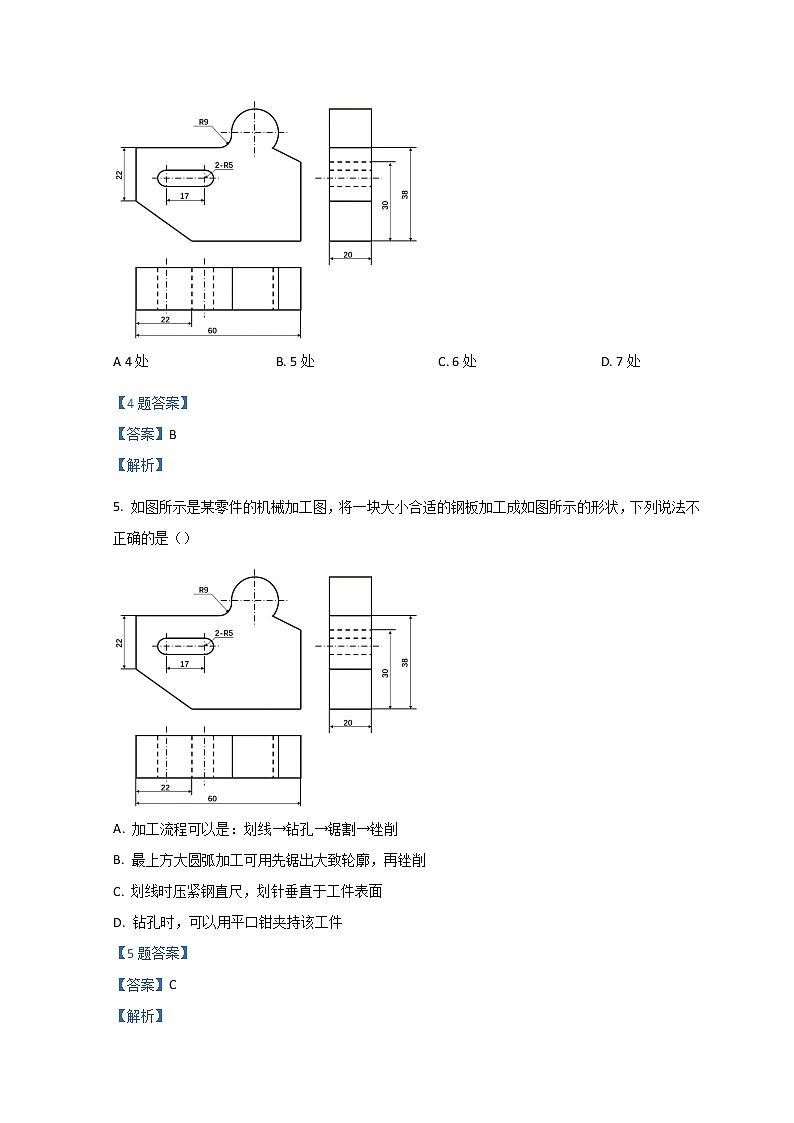

第二部分  通用技术（50分）一、选择题（本大题共13小题，每小题2分，共26分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）1. 如图所示是普通电动车的结构示意图及其评价坐标图，从人机关系等角度，下列分析中不正确的是（）A. 前叉带有减震器，体现了人机关系的舒适目标B. 设计车把宽度时考虑整车受力平衡，实现了人机关系的安全目标C. 鞍座可根据需求调节至合适高度，考虑了信息交互D. 轮胎抓地力强，耐磨耐扎，主要从环境角度考虑【1题答案】【答案】C【解析】2. 如图所示是普通电动车的结构示意图及其评价坐标图，根据评价坐标图，以下分析不正确的是（）A. 电动车款式普通，功能基础，创新性较差B. 车身材料主要采用碳纤维，结构牢固，安全性能好C. 整车设计时多处考虑人机关系，因此使用较为舒适D. 该产品价格高，所以整体性价比不高【2题答案】【答案】D【解析】3. 如图所示是普通电动车的结构示意图及其评价坐标图，电动车座凳可根据使用需求调节高度，所用标准件为以下哪一种（）A. 快拆螺杆 B. 手拧螺丝 C. 紧定螺钉 D. 螺栓螺母【3题答案】【答案】A【解析】4. 如图所示是某零件的机械加工图，如图所示为某零件的三视图，请问要用钢板加工出此工件还需要几处尺寸？（）A4处 B. 5处 C. 6处 D. 7处【4题答案】【答案】B【解析】5. 如图所示是某零件的机械加工图，将一块大小合适的钢板加工成如图所示的形状，下列说法不正确的是（）A. 加工流程可以是：划线→钻孔→锯割→锉削B. 最上方大圆弧加工可用先锯出大致轮廓，再锉削C. 划线时压紧钢直尺，划针垂直于工件表面D. 钻孔时，可以用平口钳夹持该工件【5题答案】【答案】C【解析】6. 如图所示是移动平台的结构示意图，通过控制电动机的正反转实现移动平台的左右移动，下列说法正确的是（）A. 传动轴与移动平台的连接方式为铰连接B. 传动轴支座孔和移动平台的孔均为螺纹孔C. 使用过程中发现存在平衡杆左右滑移现象，可以在平衡杆两端钻小孔，插入插销D. 移动平台向右移动时，其主要的受力形式为受拉【6题答案】【答案】C【解析】7. 如图所示为法兰风管配件制作工艺流程图。下列关于该流程分析中正确的是（）A. 压边咬口之后需要倒角 B. 缩短工期，检验环节可省略C. 滚筋和切割成型是串行环节 D. 该流程是最新工艺，不需要再优化【7题答案】【答案】C【解析】8. 如图所示为航天器主动式姿态控制系统，采用了星载计算机和高精度的姿态敏感器，敏感器实时测量航天器的本体坐标系相对于某个基准坐标系的相对角位置和角速度，提高了指向精度。当航天器的姿态产生误差时，通过星载计算机将遥测信号传送至地面站，地面站再传出遥控指令，使通电线圈产生磁场、引力场等环境场与航天器相互作用产生力矩，使航天器恢复到正常姿态。从系统的角度分析，下列对姿态控制系统的分析中正确的是（）A. 通电线圈老化会影响力矩的调整，体现系统的整体性B. 星载计算机实时计算各类数据，提高精度，体现系统分析的科学性原则C. 姿态敏感器的灵敏度是该系统控制精度优化的影响因素D. 设计该系统时，既要考虑敏感器，又要考虑通电线圈，体现系统分析的综合性原则【8题答案】【答案】C【解析】9. 如图所示为航天器主动式姿态控制系统，采用了星载计算机和高精度的姿态敏感器，敏感器实时测量航天器的本体坐标系相对于某个基准坐标系的相对角位置和角速度，提高了指向精度。当航天器的姿态产生误差时，通过星载计算机将遥测信号传送至地面站，地面站再传出遥控指令，使通电线圈产生磁场、引力场等环境场与航天器相互作用产生力矩，使航天器恢复到正常姿态。下列关于该姿态控制系统分析不正确的是（）A. 控制量是通电线圈产生的力矩 B. 姿态敏感器检测的是被控量C. 被控对象是航天器的姿态 D. 太空垃圾是该控制系统的干扰因素【9题答案】【答案】C【解析】10. 如图所示为小明设计的高温报警电路，以下用到的实物图有多少个（）A. 1个 B. 2个 C. 3个 D. 4个【10题答案】【答案】C【解析】11. 小明设计了如图所示的光控电路，整流二极管 V1 的导通电压约为 0.7 V，硅材料三极管 V2 的电流放大倍数是 100饱和压降约为 0.3V，发光二极管 V3 的导通电压约为 3V 额定电流 20mA。此时电路中，RP3 接入电路的阻值约为300Ω，理想电表电流 A1、A2 的读数分别为 0.1mA、10mA下列分析中正确的是（）A. V2 截止时，电压表 V 的读数为 0VB. 只调节 RP1（RP1 增大），流过 V1 的电流变大C. 只调节 RP2，流过 V3 的电流会超过 20mAD. 只调节 RP3，流过 V3 的电流不会超过 10mA【11题答案】【答案】D【解析】12. 如图所示的电平指示电路，输入端A1、A2为数字信号。下列关于电路的分析中不正确的是（）A. D1、D2、D3、D4不能有两个LED灯同时点亮B. 当A1、A2分别输入0、1信号时，D2点亮C. G1与非门换成2输入或非门，原电路功能不变D. 要搭建图示电路至少需要7个四二输入与非门芯片【12题答案】【答案】D【解析】13. 如图所示为电机保护电路，当Ui高于上限或者低于下限时，继电器吸合，电机停止工作；当电压正常，电机正常工作。LM358中IC1和IC2的特性：V+>V-时，输出高电平；V+<V-时，输出低电平。下列关于该电机保护电路的分析中，不恰当的是（）A. 调大R2，可调高电压上限B. 虚线框处J-1应选用常闭触点C. 将V2换成电阻，则功能改变D. 若R1、R3阻值相同，则R2的阻值应大于R4阻值【13题答案】【答案】C【解析】二、非选择题（本大题共4小题，第14题6分，第15题9分，第16题3分，第17题6分，共24分）14. 如图所示是淘宝上热销的一款多功能钓台，适用于户外多种复杂地形。请完成以下任务：图a钓台使用效果图b 钓台整体效果图c 钓台收纳效果图d 钓台携带效果（1）设计时提出了以下要求，其中是从使用者角度考虑的是_____（在“①支撑脚高度可调；②支撑脚可拆卸收纳；③采用防滑超大八角地爪”中选择合适的一项，将序号填入“”处）；（2）搭建时，为确保台面水平，需调节钓台四个支撑脚的高度，主要考虑的因素是_____（在“①支撑脚厚度；②使用者身高；③野外地形”中选择合适的一项，将序号填入“”处）； （3）钓台设计为可折叠结构，配有把手和可调背带，便于收纳和携带，主要实现了人机关系的目标_____（在“①高效；②舒适；③安全”中选择合适的一项，将序号填入“”处）； （4）钓台折叠处的连接件可采用_____（在“①紧定螺钉；②金属合页；③六角螺栓”中选择合适的一项，将序号填入“”处）；（5）在测试中，发现钓台台面容易凹陷变形，说明台面_____（在“①稳定性差；②强度低”中选择合适的一项，将序号填入“”处）；以下改进的措施合理是__（在“①增大台面的面积；②降低支撑脚的高度；③增加龙骨数量”中选择合适的 一项，将序号填入“”处）【14题答案】【答案】    ①. ②    ②. ③    ③. ①    ④. ②    ⑤. ②    ⑥. ③【解析】15. 近几年综艺类节目越来越多，如图a所示是手动点赞的道具举手牌。某节目组为了增强节目效果，希望通过嘉宾按下按钮实现自动竖起大拇指点赞的效果，工作人员已将手部模型固定到如图b所示支架上，现需利用仓库闲置的电动机控制大拇指点赞，请你帮忙完成相关设计，设计要求如下：①结构简单，不改变现有图b所示支架；②电机运行时，实现大拇指从下往上180°点赞；③辅助材料自选。图a图b请完成以下任务：（1）此项设计发现问题的途径是_______(在“A. 技术研究与技术试验；B.观察日常生活；C. 收集和分析信息”中选择合适的选项,将序号填入“”处)；（2）改进后装置，仅需一个按钮来控制电机是否工作就可以实现点赞，体现了技术具有_______( 在“A.保护人；B.解放人；C. 发展人”中选择合适的选项,将序号填人“”处)；（3）改进装置设计完成后进行下列技术试验，不合理的是______（在“A.不断安装拆卸改进装置，观察拆卸是否方便；B.电机运转时，观察手部道具是否能正常点赞；C.启动电机，观察手部道具转动速度，不断调节改进装置”中选择合适的选项,将序号填人“”处)。（4）画出设计草图，必要时用文字说明；______（5）在设计草图上标注主要尺寸。【15题答案】【答案】    ①. B    ②. B    ③. A    ④. 【解析】16. 如图甲所示是小明搭建的热水壶保温控制电路，其中V1、V2处于放大状态。要求当温度低于60°C时，D2发光，代表加热器加热。IC工作原理∶U+>U-时，Uo=Vcc；U+<U-时，Uo=0。请完成以下任务∶（1）根据电路的功能可知，热敏电阻 R的类型是___（在 A.PTC；B.NTC中选择合适的选项，将序号填入“”处）；（2）在如图a所示的电路中，若要求当温度低于 50℃时，D2发光，下列调试方案中不能实现的是___（在A.调小Rp；B.调大R2；C.调大R4；D.调大R5中选择合适的选项，将序号填入“”处）；（3）小明发现当温度在60℃附近，继电器会出现频繁的吸合释放。请用一个电阻补全题图b虚线框中的电路，能实现将温度控制在某范围内，避免继电器频繁动作；___（4）小明要使该保温实验电路具有防空烧的保护功，能即检测到水壶中没水时，D2始终处于熄灭状态。已知有水时 a点为高电平，无水时a点为低申平。现提供两个二极管，一个电阻。在虚框内设计合适的电路实现上述功能。___【16题答案】【答案】    ①. A    ②. B    ③.     ④. 【解析】
