2021年山东省临沂市费县中考物理二模试卷及答案

这是一份2021年山东省临沂市费县中考物理二模试卷及答案，共40页。试卷主要包含了选择题，填空题，作圈与实验题，计算题等内容，欢迎下载使用。

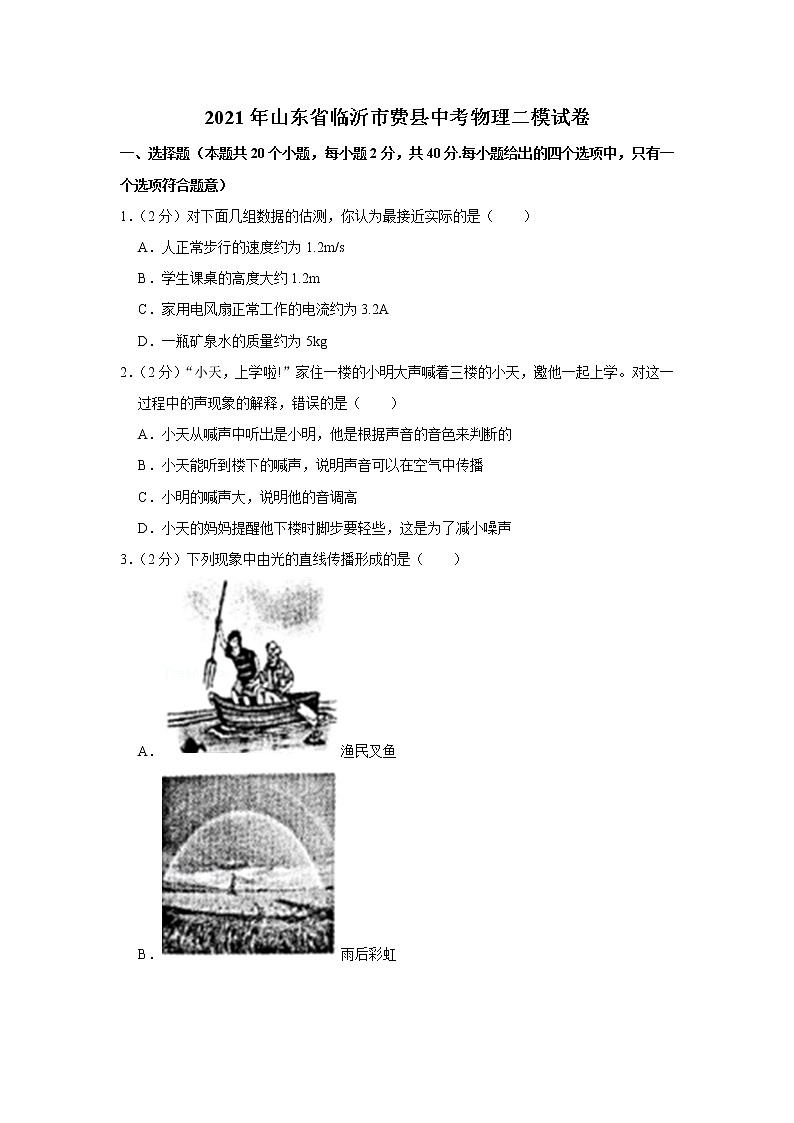

2021年山东省临沂市费县中考物理二模试卷
一、选择题（本题共20个小题，每小题2分，共40分.每小题给出的四个选项中，只有一个选项符合题意）
1．（2分）对下面几组数据的估测，你认为最接近实际的是（　　）
A．人正常步行的速度约为1.2m/s
B．学生课桌的高度大约1.2m
C．家用电风扇正常工作的电流约为3.2A
D．一瓶矿泉水的质量约为5kg
2．（2分）“小天，上学啦!”家住一楼的小明大声喊着三楼的小天，邀他一起上学。对这一过程中的声现象的解释，错误的是（　　）
A．小天从喊声中听出是小明，他是根据声音的音色来判断的
B．小天能听到楼下的喊声，说明声音可以在空气中传播
C．小明的喊声大，说明他的音调高
D．小天的妈妈提醒他下楼时脚步要轻些，这是为了减小噪声
3．（2分）下列现象中由光的直线传播形成的是（　　）
A．渔民叉鱼
B．雨后彩虹

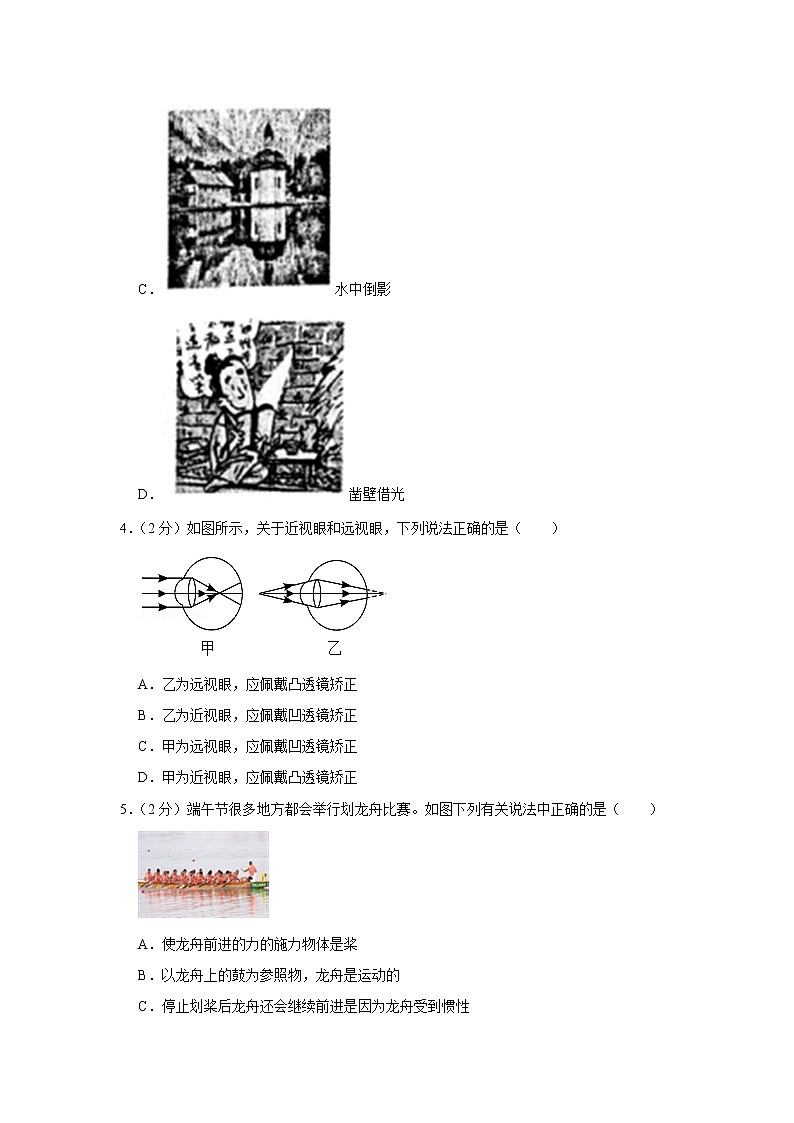

C．水中倒影
D．凿壁借光
4．（2分）如图所示，关于近视眼和远视眼，下列说法正确的是（　　）

A．乙为远视眼，应佩戴凸透镜矫正
B．乙为近视眼，应佩戴凹透镜矫正
C．甲为远视眼，应佩戴凹透镜矫正
D．甲为近视眼，应佩戴凸透镜矫正
5．（2分）端午节很多地方都会举行划龙舟比赛。如图下列有关说法中正确的是（　　）

A．使龙舟前进的力的施力物体是桨
B．以龙舟上的鼓为参照物，龙舟是运动的
C．停止划桨后龙舟还会继续前进是因为龙舟受到惯性
D．向后划水，龙舟前行，说明力的作用是相互的

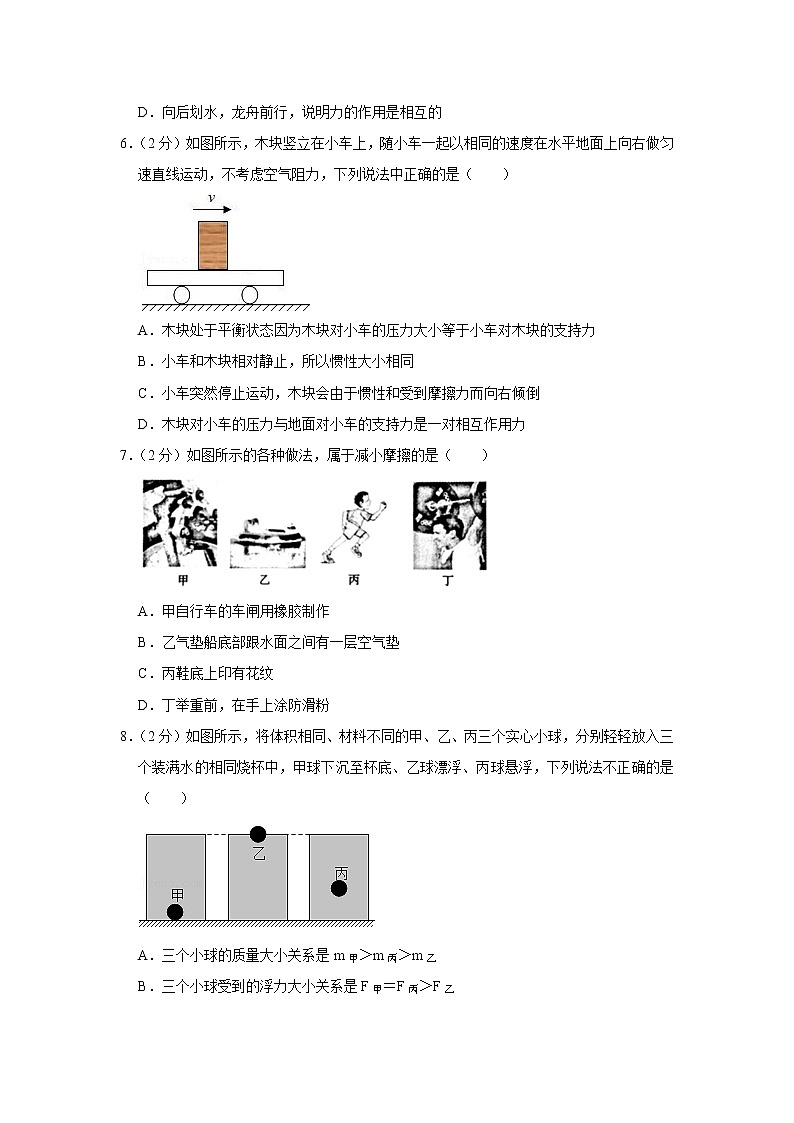

6．（2分）如图所示，木块竖立在小车上，随小车一起以相同的速度在水平地面上向右做匀速直线运动，不考虑空气阻力，下列说法中正确的是（　　）

A．木块处于平衡状态因为木块对小车的压力大小等于小车对木块的支持力
B．小车和木块相对静止，所以惯性大小相同
C．小车突然停止运动，木块会由于惯性和受到摩擦力而向右倾倒
D．木块对小车的压力与地面对小车的支持力是一对相互作用力
7．（2分）如图所示的各种做法，属于减小摩擦的是（　　）

A．甲自行车的车闸用橡胶制作
B．乙气垫船底部跟水面之间有一层空气垫
C．丙鞋底上印有花纹
D．丁举重前，在手上涂防滑粉
8．（2分）如图所示，将体积相同、材料不同的甲、乙、丙三个实心小球，分别轻轻放入三个装满水的相同烧杯中，甲球下沉至杯底、乙球漂浮、丙球悬浮，下列说法不正确的是（　　）

A．三个小球的质量大小关系是m甲＞m丙＞m乙
B．三个小球受到的浮力大小关系是F甲＝F丙＞F乙
C．三个烧杯中的水对烧杯底部的压强大小关系是p甲＝p乙＝p丙
D．三个烧杯底部对桌面的压强大小关系是p'甲＞p′乙＞p′丙
9．（2分）图为工人用力撬起石头的情景，小亮在图中画出了四个作用于硬棒上的力，其中能正确表示工人左手施力且最省力的是（　　）

A．F1 B．F2 C．F3 D．F4
10．（2分）体育测试立定跳远时的动作分解如图，在此过程中运动员（　　）

A．上升时，动能减小，势能减小
B．上升时，动能增大，势能增大
C．下落时，势能增大，动能减小
D．下落时，势能减小，动能增大
11．（2分）下列场景与所蕴含的物理知识，对应完全正确的是（　　）
A．春季，小卉体育训练后满头大汗，回到教室不停扇风﹣﹣提高液体温度加快蒸发
B．夏季，小卉手拿着一瓶冰冻矿泉水，一段时间后冰减少，手感到凉﹣﹣熔化吸热
C．秋季，小卉发现清晨操场上的双杠上铺满了一层霜﹣﹣霜是水蒸气凝固而成的
D．冬季，戴眼镜的小卉从教室外走进教室内，镜片模糊不清﹣﹣液化吸热
12．（2分）关于下面如图四幅图的说法正确的是（　　）
A．活塞压缩空气，硝化棉燃烧，此过程与热机的压缩冲程原理相同
B．瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是汽化现象
C．抽出玻璃板，下瓶中出现红棕色二氧化氮气体，表明气体间可以发生扩散现象
D．悬挂重物不能把两块铅块分开，说明分子间存在引力，没有斥力
13．（2分）如图所示，甲、乙两套装置所用的滑轮质量相等，用它们分别将相同质量的钩码匀速竖直提升，在相等时间内，绳端A、B移动相同的距离（忽略绳重和摩擦），在此过程中，下列选项正确的是（　　）

A．两钩码上升的速度相等
B．两滑轮组绳端的拉力相等
C．甲滑轮组的总功比乙少
D．两滑轮组的机械效率相等
14．（2分）如图甲所示的电路中，合上开关后，两灯正常发光，电流表A1、A2的示数都如图乙所示，以下说法正确的是（　　）

A．两灯是串联连接的 B．流过L1的电流是0.3A
C．流过L2的电流是1.5A D．干路电流是1.8A
15．（2分）常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则图中符合要求的模拟电路是（　　）
A．
B．
C．
D．
16．（2分）如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法错误的是（　　）

A．滑片P向右移动，V1表示数变大，V2表示数不变
B．滑片P向右移动，V1表示数变小，V2表示数变大
C．滑片P向左移动，V1表示数变小，V2表示数变大
D．滑片P向左移动，V1表示数变大，V2表示数不变
17．（2分）新能源汽车越来越普及，纯电动汽车发动机的动力装置是电动机，在图中符合其工作原理的是（　　）
A．
B．
C．
D．
18．（2分）如图甲所示，电源电压保持不变，闭合开关S时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法不正确的是（　　）

A．电源电压为9V
B．滑动变阻器的最大阻值是60Ω
C．滑片P滑到b点时滑动变阻器的电功率是3W
D．若定值电阻R出现断路时，电流表示数为0，电压表示数为9V
19．（2分）“安全无小事，用电当安全”，下列说法正确的是（　　）
A．有金属外壳的家用电器要使用三孔插座
B．家里安装了空气开关，人就不会触电
C．可以把用电器的三脚插头改为两脚插头插在两孔插座上使用
D．正确使用试电笔时，手不能触碰试电笔上的任何金属体
20．（2分）关于信息、能源和材料，下列说法中不正确的是（　　）
A．太阳能、水能、核能是可再生能源
B．输电线采用超导材料可大大减小电能损耗
C．北斗卫星定位系统既能发射也能接收电磁波
D．光纤利用光传递信息
二、填空题（每空1分，共20分）
21．（4分）鲁南高铁费县浚河大桥，主跨长为1140m，一列300m的高铁匀速通过大桥的时间为18s，则高铁的速度为　 　m/s；若以高铁为参照物，大桥是 　 　的。为了让读数更精确，应选择 　 　刻度尺，所测物块的长度为 　 　cm。


22．（4分）小明正在家里学习，窗外传来吉他声，他关上窗户，这是在　 　控制噪声；蝙蝠靠发出 　 　发现昆虫。小明质量为60kg，他如果从地球进入太空后，质量 　 　（选填“变大”、“变小”或“不变”）。若人的密度和水的密度相等，那么小明的体积约是 　 　m3。
23．（4分）（1）可燃冰是一种新能源，它是水和天然气在高压低温下形成的类似冰状结晶物质，主要成分是甲烷，我国可燃冰开采技术处于世界领先水平。用燃气锅炉烧水时将500kg初温是20℃的水加热到100℃共燃烧了0.1m3的可燃冰，这个过程中水吸收的热量为 　 　J。完全燃烧0.1m3的可燃冰放出的热量为 　 　J；我国北方楼房的“暖气”用水做输运能量的介质是因为水的 　 　较大。[c水＝4.2×103J/（kg•℃）；可燃冰的热值q＝6.0×109J/m3]
（2）弹簧测力计如图所示，其示数为 　 　N。

24．（2分）如图所示，在拉力F＝10N的作用下，物体沿水平面向右做匀速直线运动，物体受到的摩擦力是 　 　N；此时，假设重力突然消失，在不计空气阻力的情况下，物体将 　 　。

25．（2分）如图所示，水壶的壶嘴和壶身构成一个简单的 　 　。若水对壶底的压强是1.5×103Pa，则壶中水深 　 　cm。（ρ水＝1.0×103kg/m3，g取10N/kg）

26．（3分）如图为一辆正在匀速行驶喷射水雾的环保车，它的动能　 　（选填“增大”、“减小”或“不变”），水雾喷出后一会儿就消失了，其中发生的物态变化是　 　，此过程需要　 　热。

27．（1分）如图所示是小明家电能表的表盘，现在他要用该电能表测量家里电饭煲的实际功率，让该电饭煲单独工作30min，消耗的电能是0.8kW•h，这段时间电饭煲消耗的实际功率是 　 　W。

三、作圈与实验题（第28题4分，第29题4分，第30题4分，第31题6分，第32题6分，共24分）
28．请画出图中入射光线经凸透镜后的折射光线。

29．如图所示，电磁铁的极性已经标出，请按要求作图。①在括号内用“+”或“﹣”标出电源的极性，②标出磁感线的方向。

30．小强对热现象的有关实验进行如下探究：

（1）在探究“冰熔化时温度的变化规律”实验中用“水浴法”加热，其目的是使冰　 　；根据图甲可知，冰属于　 　（选填“晶体”“非晶体”）。
（2）完成上述实验后，小强换用其它装置继续探究“水沸腾时温度变化的特点”。加热一段时间后，烧杯内的水温度升高，是通过　 　方式增加水的内能。图乙水的沸点没有达到100℃，可能是当地大气压强　 　（选填“高于”、“低于”或“等于”）1标准大气压。
（3）结合两次实验图象可知：冰的熔化过程和水的沸腾过程具有的共同特点是　 　。
31．如图甲所示是“探究平面镜成像特点”的实验装置。

（1）把一支点燃的蜡烛A放在竖立的玻璃板前面，再拿另一支　 　的未点燃的蜡烛B竖立着在玻璃板后面移动，从玻璃板前面观察，直到看上去蜡烛B跟蜡烛A的像 　 　，在白纸上记下此时蜡烛A和蜡烛B的位置，改变点燃的蜡烛A的位置，重复上述实验多次。
（2）如图乙所示在“探究平面镜成像的特点”实验时，为了验证像的虚实，在蜡烛1的像的位置竖直放一张白卡片，并在图中的 　 　（选填“A”、“B”、“C”或“D”）处观察白卡片上是否有像，若没有像，则说明平面镜成的是 　 　像。
32．小铭在学校期间，使用一种医用免洗洗手液对手部进行消毒过程中，闻到了浓浓的酒精味看到该液体流动性较差。查看瓶身上的说明后，确定这种洗手液主要成分为75%的酒精。于是，小铭所在的兴趣小组对这种洗手液的密度进行了测量。

（1）实验前，将托盘天平放在 　 　工作台上，游码移到标尺的“0”刻度线处，指针静止在如图甲所示位置，此时应将右端的平衡螺母向 　 　（选填“左”或“右”）调节，使天平平衡。
（2）将盛有适量洗手液的烧杯放在天平的左盘，天平重新平衡时，右盘所加砝码及游码位置如图乙所示，烧杯和洗手液的总质量为 　 　g；将烧杯中的部分洗手液倒入量筒，测得烧杯和剩余洗手液的总质量为45.4g；经过一段时间后，观察到量筒内的液面如图丙所示，则量筒内洗手液的体积为 　 　mL，这种洗手液的密度为 　 　g/cm3。
33．测量小灯泡额定功率的实验中，器材如下：待测小灯泡（额定电压为2.5V）、电源（电压恒为6V）、电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、滑动变阻器、开关各一只，导线若干。

（1）图甲是某同学开始连接的电路，仔细观察发现该电路连接错误，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。
（2）正确连好电路后，闭合开关前，应将滑动变阻器的滑片置于 　 　（选填“A”或“B”）端。
（3）闭合开关时，发现电压表有示数，电流表指针几乎不动，造成这一现象的原因是 　 　。
（4）排除故障，再次闭合开关，调节滑动变阻器的滑片应注意观察电压表示数为 　 　时，小灯泡正常发光。
（5）当小灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率是 　 　。
四、计算题（第33题8分，第34题8分，共16分）
34．“洒水车从远处开来，哼着悦耳的小调，喷发着快乐的源泉，滋润着干燥的马路”。如图甲所示为一辆洒水车，未装水时其质量为6t，洒水车与地面总的接触面积是0.2m2[ρ水＝1.0×103kg/m3，g取10N/kg]

（1）洒水车空车行驶时，s﹣t图像如图乙所示，则洒水车的速度是多大？
（2）洒水车静止时对地面产生的压强多大？
（3）洒水车空车匀速行驶时所受阻力为900N，洒水车牵引力的功率多大？
35．如图所示是某型号电热加湿器的原理图，如表为其部分技术参数。R1、R2为发热电阻，且R1＝R2，S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”“低挡”“高挡”之间的转换（低挡为小功率加热，高挡为大功率加热）。
额定电压
220V
高挡发热功率
484W
水箱容积
3L
适用面积
20～40m2
（1）电阻R1的阻值；
（2）据电热加湿器的原理图计算加湿器处于低挡位置时的发热功率；
（3）如图2所示是某次使用加湿器工作30min的图象，请计算加湿器消耗的总电能。


教师版答案与解析
一、选择题（本题共20个小题，每小题2分，共40分.每小题给出的四个选项中，只有一个选项符合题意）
1．（2分）对下面几组数据的估测，你认为最接近实际的是（　　）
A．人正常步行的速度约为1.2m/s
B．学生课桌的高度大约1.2m
C．家用电风扇正常工作的电流约为3.2A
D．一瓶矿泉水的质量约为5kg
【解答】解：A、人正常步行的速度约为1.2m/s，符合实际，故A正确；
B、学生课桌的高度大约0.8m，故B错误；
C、家用电风扇正常工作的电流约为0.3A，故C错误；
D、一瓶矿泉水的质量约为0.5kg，故D错误。
故选：A。
2．（2分）“小天，上学啦!”家住一楼的小明大声喊着三楼的小天，邀他一起上学。对这一过程中的声现象的解释，错误的是（　　）
A．小天从喊声中听出是小明，他是根据声音的音色来判断的
B．小天能听到楼下的喊声，说明声音可以在空气中传播
C．小明的喊声大，说明他的音调高
D．小天的妈妈提醒他下楼时脚步要轻些，这是为了减小噪声
【解答】解：A、小天从喊声中听出是小明，他是根据声音的音色来判断的，故A的解释是正确的；
B、小天能听到楼下的喊声，说明声音可以在空气中传播，故B的解释是正确的；
C、小明的喊声大，说明他的响度大，故C的解释是错误的；
D、小天的妈妈提醒他下楼时脚步要轻些，这是为了减小噪声，故D的解释是正确的。
故选：C。
3．（2分）下列现象中由光的直线传播形成的是（　　）
A．渔民叉鱼
B．雨后彩虹
C．水中倒影
D．凿壁借光
【解答】解：A、渔民叉鱼是由于光的折射的缘故，故A不符合题意；
B、雨后彩虹是光的色散现象，其实质是光的折射形成的，故B不符合题意；
C、水中倒影，是由平静的水面形成的，属于光的反射，故C不符合题意；
D、凿壁借光是利用光的直线传播，故D符合题意。
故选：D。
4．（2分）如图所示，关于近视眼和远视眼，下列说法正确的是（　　）

A．乙为远视眼，应佩戴凸透镜矫正
B．乙为近视眼，应佩戴凹透镜矫正
C．甲为远视眼，应佩戴凹透镜矫正
D．甲为近视眼，应佩戴凸透镜矫正
【解答】解：
图甲中的光线在视网膜前会聚，表示像成在视网膜的前方，因此表示的是近视眼，近视眼应该佩戴凹透镜矫正；
图乙中的光线在视网膜后方会聚，表示像成在视网膜的后方，因此表示的是远视眼，远视眼应该佩戴凸透镜进行矫正；
由此可知，A正确，BCD错误。
故选：A。
5．（2分）端午节很多地方都会举行划龙舟比赛。如图下列有关说法中正确的是（　　）

A．使龙舟前进的力的施力物体是桨
B．以龙舟上的鼓为参照物，龙舟是运动的
C．停止划桨后龙舟还会继续前进是因为龙舟受到惯性
D．向后划水，龙舟前行，说明力的作用是相互的
【解答】解：AD、用桨向后划水，给水一个向后的作用力，由于物体间力的作用是相互的，同时水对船桨施加向前的作用力，使龙舟前进，所以使龙舟前进的力的施力物体是水，故A错误，D正确；
B、以龙舟上的鼓为参照物，龙舟和鼓的位置关系没有发生变化，所以，以龙舟上的鼓为参照物龙舟是静止的，故B错误；
C、停止划桨后，由于具有惯性，所以龙舟还会继续前进一段距离，但不是受到惯性，故C错误。
故选：D。
6．（2分）如图所示，木块竖立在小车上，随小车一起以相同的速度在水平地面上向右做匀速直线运动，不考虑空气阻力，下列说法中正确的是（　　）

A．木块处于平衡状态因为木块对小车的压力大小等于小车对木块的支持力
B．小车和木块相对静止，所以惯性大小相同
C．小车突然停止运动，木块会由于惯性和受到摩擦力而向右倾倒
D．木块对小车的压力与地面对小车的支持力是一对相互作用力
【解答】解：
A、木块处于平衡状态是因为木块受到平衡力的作用，即自身的重力与小车对木块的支持力相平衡，二者大小相等，故A错误；
B、小车和木块的质量大小不同，所以惯性大小也不同，故B错误；
C、小车突然停止运动，木块下部由于受到摩擦力，所以速度会减小，而木块上部由于惯性仍然保持原来的运动状态，所以木块会向右倾倒，故C正确；
D、木块对小车的压力与地面对小车的支持力作用在同一个物体上，且二者大小不等，所以不是一对相互作用力，故D错误。
故选：C。
7．（2分）如图所示的各种做法，属于减小摩擦的是（　　）

A．甲自行车的车闸用橡胶制作
B．乙气垫船底部跟水面之间有一层空气垫
C．丙鞋底上印有花纹
D．丁举重前，在手上涂防滑粉
【解答】解：
A、自行车的车闸用橡胶制作，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故A不合题意；
B、气垫船底部跟水面之间有一层空气垫，是通过使接触面脱离来减小摩擦力，故B符合题意；
C、鞋底上印有花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故C不合题意；
D、举重前，在手上涂防滑粉，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故D不合题意。
故选：B。
8．（2分）如图所示，将体积相同、材料不同的甲、乙、丙三个实心小球，分别轻轻放入三个装满水的相同烧杯中，甲球下沉至杯底、乙球漂浮、丙球悬浮，下列说法不正确的是（　　）

A．三个小球的质量大小关系是m甲＞m丙＞m乙
B．三个小球受到的浮力大小关系是F甲＝F丙＞F乙
C．三个烧杯中的水对烧杯底部的压强大小关系是p甲＝p乙＝p丙
D．三个烧杯底部对桌面的压强大小关系是p'甲＞p′乙＞p′丙
【解答】解：
A、甲球下沉至容器底部，乙球漂浮，丙球悬浮，所以甲球的密度大于水的密度，乙球的密度小于水的密度，丙球的密度等于水的密度，因此三个小球的密度大小关系是：ρ甲＞ρ丙＞ρ乙，且三个实心小球体积相同，根据m＝ρV可知，三个小球的质量大小关系是m甲＞m丙＞m乙，故A正确；
B、由于甲、乙、丙三个实心小球体积相同，由图可知排开水的体积关系：V甲排＝V球，V乙排＜V球，V丙排＝V球，所以V甲排＝V丙排＞V乙排，根据F浮＝ρ液V排g可知浮力大小关系是：F甲＝F丙＞F乙，故B正确；
C、因为三个相同烧杯中都装满水，放入球后烧杯中液面高度不变，根据p＝ρgh可知烧杯底部受到水的压强相等，即：p甲＝p乙＝p丙；故C正确；
D、三个相同烧杯中都装满水，里面水的重力G水相等，由于烧杯底部对桌面的压力等于容器的总重力，则放入小球后，容器对桌面的压力为：F＝G容器+G水+G球﹣G排，且G排＝F浮，据此可得：
F′甲＝G容器+G水+G甲﹣G排甲＝G容器+G水+G甲﹣F甲；
F′乙＝G容器+G水+G乙﹣G排乙＝G容器+G水+G乙﹣F乙；
F′丙＝G容器+G水+G丙﹣G排丙＝G容器+G水+G丙﹣F丙；
由于甲球下沉至容器底部，乙球漂浮，丙球悬浮，则G甲＞F甲，G乙＝F乙，G丙＝F丙；
所以F′甲＞F′乙＝F′丙；
由于容器的底面积相同，根据p＝可知，烧杯底部对桌面的压强的关系是p′甲＞p′乙＝p′丙；故D错误。
故选：D。
9．（2分）图为工人用力撬起石头的情景，小亮在图中画出了四个作用于硬棒上的力，其中能正确表示工人左手施力且最省力的是（　　）

A．F1 B．F2 C．F3 D．F4
【解答】解；沿F1、F2、F3、F，4方向撬起石头时，支点在O点，分别过O点向各个力的作用线作垂线，对应的力臂分别为L1（红色线段）、L2（蓝色线段）、L3（橙色线段）、L4（黑色线段），如图，

由图可知，F3的力臂L3最长，根据杠杆平衡条件可知，最省力的是沿F3方向。
故选：C。
10．（2分）体育测试立定跳远时的动作分解如图，在此过程中运动员（　　）

A．上升时，动能减小，势能减小
B．上升时，动能增大，势能增大
C．下落时，势能增大，动能减小
D．下落时，势能减小，动能增大
【解答】解：运动员上升时，质量不变，速度变小，高度变大，故动能减小，势能增大；
运动员下落时，质量不变，速度变大，高度变小，故动能增大，势能减小。
故ABC错误，D正确。
故选：D。
11．（2分）下列场景与所蕴含的物理知识，对应完全正确的是（　　）
A．春季，小卉体育训练后满头大汗，回到教室不停扇风﹣﹣提高液体温度加快蒸发
B．夏季，小卉手拿着一瓶冰冻矿泉水，一段时间后冰减少，手感到凉﹣﹣熔化吸热
C．秋季，小卉发现清晨操场上的双杠上铺满了一层霜﹣﹣霜是水蒸气凝固而成的
D．冬季，戴眼镜的小卉从教室外走进教室内，镜片模糊不清﹣﹣液化吸热
【解答】解：
A、春季，小明体育训练后满头大汗，回到教室不停扇风﹣﹣提高液体上方空气流动加快蒸发，故A错误；
B、矿泉水瓶中的冰块熔化吸收热量，故B正确；
C、秋季，小明发现操场上的双杠上铺满了一层霜﹣﹣霜是空气中的水蒸气遇冷凝华形成的，故C错误；
D、冬季，戴眼镜的小明从教室外走进教室内，镜片模糊不清，水蒸气遇冷液化成水﹣﹣液化放热，故D错误。
故选：B。
12．（2分）关于下面如图四幅图的说法正确的是（　　）
A．活塞压缩空气，硝化棉燃烧，此过程与热机的压缩冲程原理相同
B．瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是汽化现象
C．抽出玻璃板，下瓶中出现红棕色二氧化氮气体，表明气体间可以发生扩散现象
D．悬挂重物不能把两块铅块分开，说明分子间存在引力，没有斥力
【解答】解：
A、图甲所示，在一个配有活塞的厚壁玻璃筒中放一小团硝化棉，迅速向下压活塞，由于压缩玻璃筒内的空气对其做功，使得空气的内能增加，温度升高，故是将机械能转化为内能的过程，故与内燃机的压缩冲程相类似，故A正确；
B、乙图中，瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是水蒸气遇冷液化现象，故B错误；
C、丙图中，上方的二氧化氮气体密度大，抽去玻璃板后，两瓶中的气体逐渐混合，可能是扩散现象，但也可能是重力的作用，故不能表明气体间可以发生扩散现象，故C错误；
D、图中两个压紧的铅块能吊起钩码而不分开，是由于分子间存在引力，但也有斥力，故D错误。
故选：A。
13．（2分）如图所示，甲、乙两套装置所用的滑轮质量相等，用它们分别将相同质量的钩码匀速竖直提升，在相等时间内，绳端A、B移动相同的距离（忽略绳重和摩擦），在此过程中，下列选项正确的是（　　）

A．两钩码上升的速度相等
B．两滑轮组绳端的拉力相等
C．甲滑轮组的总功比乙少
D．两滑轮组的机械效率相等
【解答】解：A、图甲使用的是动滑轮，承担物重的绳子股数n甲＝2；图乙使用的是滑轮组，承担物重的绳子股数n乙＝3；
因为拉力端移动的距离s＝nh，所以拉力端移动的速度等于物体升高速度的n倍，
已知在相等时间内绳端A、B移动相同的距离，则由速度公式v＝可知绳端A、B移动的速度相等，设其大小为v，
则由v绳＝nv物可知，钩码上升的速度分别为：v甲＝v，v乙＝v，
所以两钩码上升的速度：v甲＞v乙，故A错误；
B、提升钩码的质量相同、重力相同，且滑轮的质量相同、重力相同，不计绳重及摩擦，拉力F＝（G+G动），n甲＝2，n乙＝3，
所以绳端的拉力分别为：F甲＝（G+G动），F乙＝（G+G动），则绳端的拉力F甲＞F乙，故B错误；
C、绳端拉力F甲＞F乙，绳端A、B移动相同的距离，由W＝Fs可知拉力做的总功W甲总＞W乙总，即甲滑轮组的总功比乙多，故C错误；
D、忽略绳重和摩擦，机械效率η＝＝＝，
因为提升钩码的质量相等、重力相等，动滑轮的质量相等、重力相等，所以动滑轮和滑轮组的机械效率相等，故D正确。
故选：D。
14．（2分）如图甲所示的电路中，合上开关后，两灯正常发光，电流表A1、A2的示数都如图乙所示，以下说法正确的是（　　）

A．两灯是串联连接的 B．流过L1的电流是0.3A
C．流过L2的电流是1.5A D．干路电流是1.8A
【解答】解：由图甲知，L1 与L2并联，A2测干路的电流I，A1测L1支路的电流I1，
由并联电路电流特点可知：IA2＞IA1；而两电流表指针指在同一位置，所以A1使用0～0.6A量程，分度值0.02A，通过灯L1的电流为I1＝0.3A；
A2使用0～3A量程，分度值0.1A，干路电流I＝1.5A；
通过灯L2的电流为I2＝I﹣I1＝1.5A﹣0.3A＝1.2A。所以B正确，ACD错误。
故选：B。
15．（2分）常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则图中符合要求的模拟电路是（　　）
A．
B．
C．
D．
【解答】解：由题意可知，指纹开关S1或密码开关S2均可以解锁，锁定开关S3断开时暂停手机解锁功能，则指纹开关S1和密码开关S2可以独立工作、互不影响即为并联，且锁定开关S3位于干路，然后与灯泡、电源组成电路，结合选项电路图可知，选项B符合题意，ACD不符合题意。
故选：B。
16．（2分）如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法错误的是（　　）

A．滑片P向右移动，V1表示数变大，V2表示数不变
B．滑片P向右移动，V1表示数变小，V2表示数变大
C．滑片P向左移动，V1表示数变小，V2表示数变大
D．滑片P向左移动，V1表示数变大，V2表示数不变
【解答】解：由电路图可知，定值电阻R与滑动变阻器串联，电压表V1测R两端的电压，电压表V2测电源两端的电压。
因电源电压不变，
所以，滑片移动时，电压表V2的示数不变，故BC错误；
当滑片P向右移动时，变阻器接入电路中的电阻变大，电路中的总电阻变大，
由I＝可知，电路中的电流变小，
由U＝IR可知，R两端的电压变小，即电压表V1的示数变小，故A错误；
同理可知，滑片P向左移动时，电压表V1表示数变大，故D正确。
故选：D。
17．（2分）新能源汽车越来越普及，纯电动汽车发动机的动力装置是电动机，在图中符合其工作原理的是（　　）
A．
B．
C．
D．
【解答】解：电动机的工作原理是：通电导体在磁场中受力运动；
A、图中没有电源，是电磁感应的实验图，属于发电机的原理，故A不符合题意；
B、图中是研究电磁铁磁性强弱的影响因素，是根据电流的磁效应制成的，故B不符合题意；
C、图中是奥斯特实验，小磁针指针偏转说明通电导体周围有磁场，故C不符合题意；
D、电路中有电源，通电线圈或导体受到磁场力的作用运动，是电动机的工作原理，故D符合题意。
故选：D。
18．（2分）如图甲所示，电源电压保持不变，闭合开关S时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法不正确的是（　　）

A．电源电压为9V
B．滑动变阻器的最大阻值是60Ω
C．滑片P滑到b点时滑动变阻器的电功率是3W
D．若定值电阻R出现断路时，电流表示数为0，电压表示数为9V
【解答】解：ABC、当滑片P位于a端时，电路为电阻R的简单电路，电压表测电源的电压，电流表测电路中的电流，
此时电路中的电流最大，由图象可知，电路中的最大电流1.5A时，电压表的最大示数为9V，即电源电压为9V，故A正确；
由I＝可得，定值电阻R的阻值：
R＝＝＝6Ω；
当滑片P位于b端时，定值电阻R与滑动变阻器的最大阻值串联，此时电路中的电流最小，
由图象可知，电路中的最小电流I′＝0.5A，
则电路中的总电阻：
R总＝＝＝18Ω，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器的最大阻值：
R滑大＝R总﹣R＝18Ω﹣6Ω＝12Ω，故B错误；
滑片P滑到b点时，滑动变阻器的电功率是：
P滑＝I′2R滑大＝（0.5A）2×12Ω＝3W，故C正确；
D、当定值电阻R出现断路时，则串联电路断路，电流表示数为0，此时电压表串联在电路中，相当于测量电源电压，其示数为9V，故D正确。
故选：B。
19．（2分）“安全无小事，用电当安全”，下列说法正确的是（　　）
A．有金属外壳的家用电器要使用三孔插座
B．家里安装了空气开关，人就不会触电
C．可以把用电器的三脚插头改为两脚插头插在两孔插座上使用
D．正确使用试电笔时，手不能触碰试电笔上的任何金属体
【解答】解：A、有金属外壳的家用电器要使用三孔插座，故A正确；
B、在电路中安装空气开关是为了防止电流过大时引起火灾，对触电事故起不到保险作用，故B错误；
C、把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故C错误；
D、用试电笔辨别火线、零线时，手不能接触笔尖金属体，手一定要接触笔尾金属体，故D错误。
故选：A。
20．（2分）关于信息、能源和材料，下列说法中不正确的是（　　）
A．太阳能、水能、核能是可再生能源
B．输电线采用超导材料可大大减小电能损耗
C．北斗卫星定位系统既能发射也能接收电磁波
D．光纤利用光传递信息
【解答】解：A、太阳能和风能是可再生能源，核能是不可再生能源，故A错误；
B、超导材料电阻为0，应用于输送电能，根据公式W＝Q＝I2Rt可知电流一定时，电阻越小，损耗的电能就越小，故B正确；
C、卫星接收和发送信号要靠电磁波传递，我国的北斗卫星定位系统也是利用电磁波来传递信号的，故C正确；
D、光纤通讯主要利用激光信号在光纤中发生全反射来传递信息的，故D正确。
故选：A。
二、填空题（每空1分，共20分）
21．（4分）鲁南高铁费县浚河大桥，主跨长为1140m，一列300m的高铁匀速通过大桥的时间为18s，则高铁的速度为　80　m/s；若以高铁为参照物，大桥是 　运动　的。为了让读数更精确，应选择 　乙　刻度尺，所测物块的长度为 　2.75　cm。


【解答】解：（1）高铁通过大桥行驶的距离：s＝L桥+L车＝1140m+300m＝1440m；
则高铁的速度为：v＝＝＝80m/s；
（2）若以高铁为参照物，大桥与高铁之间发生了位置变化，所以大桥是运动的；
（3）由图可知，甲刻度尺上1cm之间有2个小格，所以一个小格代表的长度是0.5cm，即此刻度尺的分度值为0.5cm；
乙刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm，即此刻度尺的分度值为0.1cm，使用B刻度尺测量较准确；
物块左侧与0.00cm对齐，右侧与2.75cm对齐，所以物块的长度为L＝2.75cm。
故答案为：80；运动；乙；2.75。
22．（4分）小明正在家里学习，窗外传来吉他声，他关上窗户，这是在　传播过程　控制噪声；蝙蝠靠发出 　超声波　发现昆虫。小明质量为60kg，他如果从地球进入太空后，质量 　不变　（选填“变大”、“变小”或“不变”）。若人的密度和水的密度相等，那么小明的体积约是 　0.06　m3。
【解答】解：小明关上窗户，这是在传播过程中控制噪声；蝙蝠靠发出超声波发现昆虫。小明质量为60kg，他如果从地球进入太空后，质量不变；
若人的密度和水的密度相等，那么小明的体积V＝＝＝0.06m3。
故答案为：传播过程；超声波；不变；0.06。
23．（4分）（1）可燃冰是一种新能源，它是水和天然气在高压低温下形成的类似冰状结晶物质，主要成分是甲烷，我国可燃冰开采技术处于世界领先水平。用燃气锅炉烧水时将500kg初温是20℃的水加热到100℃共燃烧了0.1m3的可燃冰，这个过程中水吸收的热量为 　1.68×108　J。完全燃烧0.1m3的可燃冰放出的热量为 　6.0×108　J；我国北方楼房的“暖气”用水做输运能量的介质是因为水的 　比热容　较大。[c水＝4.2×103J/（kg•℃）；可燃冰的热值q＝6.0×109J/m3]
（2）弹簧测力计如图所示，其示数为 　1.2　N。

【解答】解：（1）①水吸收的热量：Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×500kg×（100℃﹣20℃）＝1.68×108J；
②可燃冰完全燃烧放出的热量：Q放＝Vq＝0.1m3×6.0×109J/m3＝6.0×108J；
③我国北方楼房中的“暖气”用水做输运能量的介质，是因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度时，水放出的热量多；
（2）读图可知，弹簧测力计最大刻度值是5N，故其测量范围为0～5N；1N被分成了5等份，所以分度值是0.2N；弹簧秤的示数为1N+0.2N＝1.2N。
故答案为：（1）1.68×108；6.0×108；比热容；（2）1.2。
24．（2分）如图所示，在拉力F＝10N的作用下，物体沿水平面向右做匀速直线运动，物体受到的摩擦力是 　10　N；此时，假设重力突然消失，在不计空气阻力的情况下，物体将 　做加速直线运动　。

【解答】解：（1）在拉力F＝10N的作用下，物体沿水平面向右做匀速直线运动，由物体受到的摩擦力与拉力是一对平衡力，为10N；
（2）假设重力突然消失，由压力消失，摩擦力也消失，拉力不变，在不计空气阻力的情况下，物体在拉力的作用下做加速运动。
故答案为：10；做加速直线运动。
25．（2分）如图所示，水壶的壶嘴和壶身构成一个简单的 　连通器　。若水对壶底的压强是1.5×103Pa，则壶中水深 　15　cm。（ρ水＝1.0×103kg/m3，g取10N/kg）

【解答】解：水壶的壶嘴和壶身底部相连通，构成了一个简单的连通器。
水对壶底的压强是1.5×103Pa，即p＝1.5×103Pa，
由公式p＝ρgh得，水的深度为：h＝＝＝0.15m＝15cm。
故答案为：连通器；15。
26．（3分）如图为一辆正在匀速行驶喷射水雾的环保车，它的动能　减小　（选填“增大”、“减小”或“不变”），水雾喷出后一会儿就消失了，其中发生的物态变化是　汽化　，此过程需要　吸　热。

【解答】解：水平路面上匀速行驶的洒水车正在洒水，速度不变，质量减小，所以动能减小，则机械能减小；
水雾喷出后一会儿就消失了，是由于水吸热后汽化变为水蒸气了。
故答案为：减小；汽化；吸。
27．（1分）如图所示是小明家电能表的表盘，现在他要用该电能表测量家里电饭煲的实际功率，让该电饭煲单独工作30min，消耗的电能是0.8kW•h，这段时间电饭煲消耗的实际功率是 　1600　W。

【解答】解：这段时间电饭煲消耗的实际功率P＝＝＝1.6kW＝1600W。
故答案为：1600。
三、作圈与实验题（第28题4分，第29题4分，第30题4分，第31题6分，第32题6分，共24分）
28．请画出图中入射光线经凸透镜后的折射光线。

【解答】解：平行于主光轴的光线经凸透镜折射后将过焦点。过光心的光线经凸透镜折射后传播方向不改变。如图所示：

29．如图所示，电磁铁的极性已经标出，请按要求作图。①在括号内用“+”或“﹣”标出电源的极性，②标出磁感线的方向。

【解答】解：（1）因为在磁体外部，磁感线总是从N极出发，回到S极，所以磁感线的方向是指向右的。
（2）根据安培定则，伸出右手使大拇指指示螺线管的左端N极，则四指弯曲所指的方向为电流的方向，所以电流从螺线管的右端流入，则电源的右端为正极，左端为负极，如图：

30．小强对热现象的有关实验进行如下探究：

（1）在探究“冰熔化时温度的变化规律”实验中用“水浴法”加热，其目的是使冰　均匀受热　；根据图甲可知，冰属于　晶体　（选填“晶体”“非晶体”）。
（2）完成上述实验后，小强换用其它装置继续探究“水沸腾时温度变化的特点”。加热一段时间后，烧杯内的水温度升高，是通过　热传递　方式增加水的内能。图乙水的沸点没有达到100℃，可能是当地大气压强　低于　（选填“高于”、“低于”或“等于”）1标准大气压。
（3）结合两次实验图象可知：冰的熔化过程和水的沸腾过程具有的共同特点是　继续吸热，温度不变　。
【解答】解：（1）实验装置用水浴法加热，可以使冰均匀受热；
由表格数据知，冰在熔化过程中，继续吸热、温度保持不变，有一定的熔化温度，因此冰属于晶体。
（2）实验中，水从火吸收热量、内能增加、温度升高，是通过热传递的方式增加水的内能。
由图知，由所绘制的乙图象可知，水的沸点低于100℃，此时周围环境的大气压低于一标准大气压；
（3）冰是晶体，晶体在熔化的过程中需要吸热，但温度不变；水在沸腾时，吸收热量，但温度不变。
故答案为：（1）均匀受热； 晶体；（2）热传递； 低于；（3）继续吸热，温度不变。
31．如图甲所示是“探究平面镜成像特点”的实验装置。

（1）把一支点燃的蜡烛A放在竖立的玻璃板前面，再拿另一支　完全相同　的未点燃的蜡烛B竖立着在玻璃板后面移动，从玻璃板前面观察，直到看上去蜡烛B跟蜡烛A的像 　完全重合　，在白纸上记下此时蜡烛A和蜡烛B的位置，改变点燃的蜡烛A的位置，重复上述实验多次。
（2）如图乙所示在“探究平面镜成像的特点”实验时，为了验证像的虚实，在蜡烛1的像的位置竖直放一张白卡片，并在图中的 　 　（选填“A”、“B”、“C”或“D”）处观察白卡片上是否有像，若没有像，则说明平面镜成的是 　虚　像。
【解答】解：（1）把一支点燃的蜡烛A放在竖立的玻璃板前面，再拿另一支完全相同的未点燃的蜡烛B竖立着在玻璃板后面移动，从玻璃板前面观察，直到看上去蜡烛B跟蜡烛A的像完全重合；
（2）眼睛在物体一侧时，既能看到物体又能看到物体的像，因此A处不正确，根据C眼睛的观察方向可知，可以看到物体，不能看到像，故在B处可以观察白卡片上是否有像，若没有像，则说明平面镜成的是虚像。
故答案为：（1）完全相同；完全重合；（2）B；虚。
32．小铭在学校期间，使用一种医用免洗洗手液对手部进行消毒过程中，闻到了浓浓的酒精味看到该液体流动性较差。查看瓶身上的说明后，确定这种洗手液主要成分为75%的酒精。于是，小铭所在的兴趣小组对这种洗手液的密度进行了测量。

（1）实验前，将托盘天平放在 　水平　工作台上，游码移到标尺的“0”刻度线处，指针静止在如图甲所示位置，此时应将右端的平衡螺母向 　右　（选填“左”或“右”）调节，使天平平衡。
（2）将盛有适量洗手液的烧杯放在天平的左盘，天平重新平衡时，右盘所加砝码及游码位置如图乙所示，烧杯和洗手液的总质量为 　72.4　g；将烧杯中的部分洗手液倒入量筒，测得烧杯和剩余洗手液的总质量为45.4g；经过一段时间后，观察到量筒内的液面如图丙所示，则量筒内洗手液的体积为 　30　mL，这种洗手液的密度为 　0.9　g/cm3。
【解答】解：
（1）用托盘天平测量物体质量时，把天平放置在水平桌面上；游码移到标尺左端的零刻线处，然后调节平衡螺母，平衡螺母向上翘的一端移动，发现指针静止时指在分度盘中央刻度线的左侧，要使横梁水平平衡，应将平衡螺母向右调节；
（2）烧杯和洗手液的总质量为：m1＝50g+20g+2.4g＝72.4g，
根据题意，量筒里洗手液的质量是：m＝m1﹣m2＝72.4g﹣45.4g＝27g，
由图知，量筒中洗手液的体积是V＝30mL＝30cm3，
则洗手液的密度ρ＝＝＝0.9g∕cm3。
故答案为：（1）水平；右；（2）72.4；30；0.9。
33．测量小灯泡额定功率的实验中，器材如下：待测小灯泡（额定电压为2.5V）、电源（电压恒为6V）、电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、滑动变阻器、开关各一只，导线若干。

（1）图甲是某同学开始连接的电路，仔细观察发现该电路连接错误，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。
（2）正确连好电路后，闭合开关前，应将滑动变阻器的滑片置于 　 　（选填“A”或“B”）端。
（3）闭合开关时，发现电压表有示数，电流表指针几乎不动，造成这一现象的原因是 　小灯泡断路　。
（4）排除故障，再次闭合开关，调节滑动变阻器的滑片应注意观察电压表示数为 　2.5V　时，小灯泡正常发光。
（5）当小灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率是 　0.75W　。
【解答】解：（1）原电路中，电流表与变阻器串联后再与灯并联，电压表测电源电压是错误的，应将电流表、灯和滑动变阻器串联，电压表与灯并联，灯与变阻器串联，如下图所示：

（2）为了保护电路，闭合开关前，应将滑动变阻器的滑片置于阻值最大处，即远离下接线柱的B端；
（3）闭合开关时，电流表指针几乎不动，说明电路可能有断路，而电压表有示数，说明与电压表并联以外的电路不会断路，则断路出现在与电压表并联的电路，所以故障是小灯泡断路；
（4）排除故障，再次闭合开关，调节滑动变阻器的滑片，应注意观察电压表示数等于额定电压2.5V时，小灯泡正常发光；
（5）闭合开关，调节滑动变阻器，当小灯泡正常发光时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，读出电流为0.3A，则
小灯泡的额定功率为：P＝UI＝2.5V×0.3A＝0.75W。
故答案为：（1）见上图；（2）B；（3）小灯泡断路；（4）2.5V；（5）0.75W。
四、计算题（第33题8分，第34题8分，共16分）
34．“洒水车从远处开来，哼着悦耳的小调，喷发着快乐的源泉，滋润着干燥的马路”。如图甲所示为一辆洒水车，未装水时其质量为6t，洒水车与地面总的接触面积是0.2m2[ρ水＝1.0×103kg/m3，g取10N/kg]

（1）洒水车空车行驶时，s﹣t图像如图乙所示，则洒水车的速度是多大？
（2）洒水车静止时对地面产生的压强多大？
（3）洒水车空车匀速行驶时所受阻力为900N，洒水车牵引力的功率多大？
【解答】解：（1）由图乙可知，洒水车空车行驶时做匀速直线运动，且t＝10s内行驶的路程s＝100m，
则洒水车的速度：
v＝＝＝10m/s；
（2）洒水车静止时对地面的压力：
F＝G＝mg＝6×103kg×10N/kg＝6×104N，
洒水车静止时对地面产生的压强：
p＝＝＝3×105Pa；
（3）因洒水车空车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，
所以，洒水车的牵引力：F′＝f＝900N，
则洒水车牵引力的功率：
P＝＝＝F′v＝900N×10m/s＝9×103W。
答：（1）洒水车的速度是10m/s；
（2）洒水车静止时对地面产生的压强为3×105Pa；
（3）洒水车牵引力的功率为9×103W。
35．如图所示是某型号电热加湿器的原理图，如表为其部分技术参数。R1、R2为发热电阻，且R1＝R2，S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”“低挡”“高挡”之间的转换（低挡为小功率加热，高挡为大功率加热）。
额定电压
220V
高挡发热功率
484W
水箱容积
3L
适用面积
20～40m2
（1）电阻R1的阻值；
（2）据电热加湿器的原理图计算加湿器处于低挡位置时的发热功率；
（3）如图2所示是某次使用加湿器工作30min的图象，请计算加湿器消耗的总电能。

【解答】解：由图1知，开关S接“1、2”时电路断路为关；“2、3”时两电阻串联，接“3、4”时只有R1接入电路，电源电压一定，由P＝可知，接“2、3”时电阻最大，为低挡，接“3、4”时电阻最小，为高挡。
（1）由图2知，高挡功率：P高＝400W，P＝可得R1的阻值：
R1＝＝＝100Ω；
（2）由题知，R2＝R1，低挡发热功率：
P低＝＝＝＝242W；
（3）由图2知，工作30min时，其中高挡10min，低挡20min，
所以加湿器消耗的总电能：
W＝W高+W低＝P高t高+P低t低＝484W×10×60s+242W×20×60s＝5.808×105J。
答：（1）电阻R1的阻值为100Ω；
（2）加湿器处于低挡位置时的发热功率为242W；
（3）加湿器消耗的总电能为5.808×105J。
