中考物理一轮复习05《透镜及其应用》课时训练(含答案)

这是一份中考物理一轮复习05《透镜及其应用》课时训练(含答案)，共10页。试卷主要包含了选择题，填空题，作图题，实验探究题等内容，欢迎下载使用。

基础过关
一、选择题

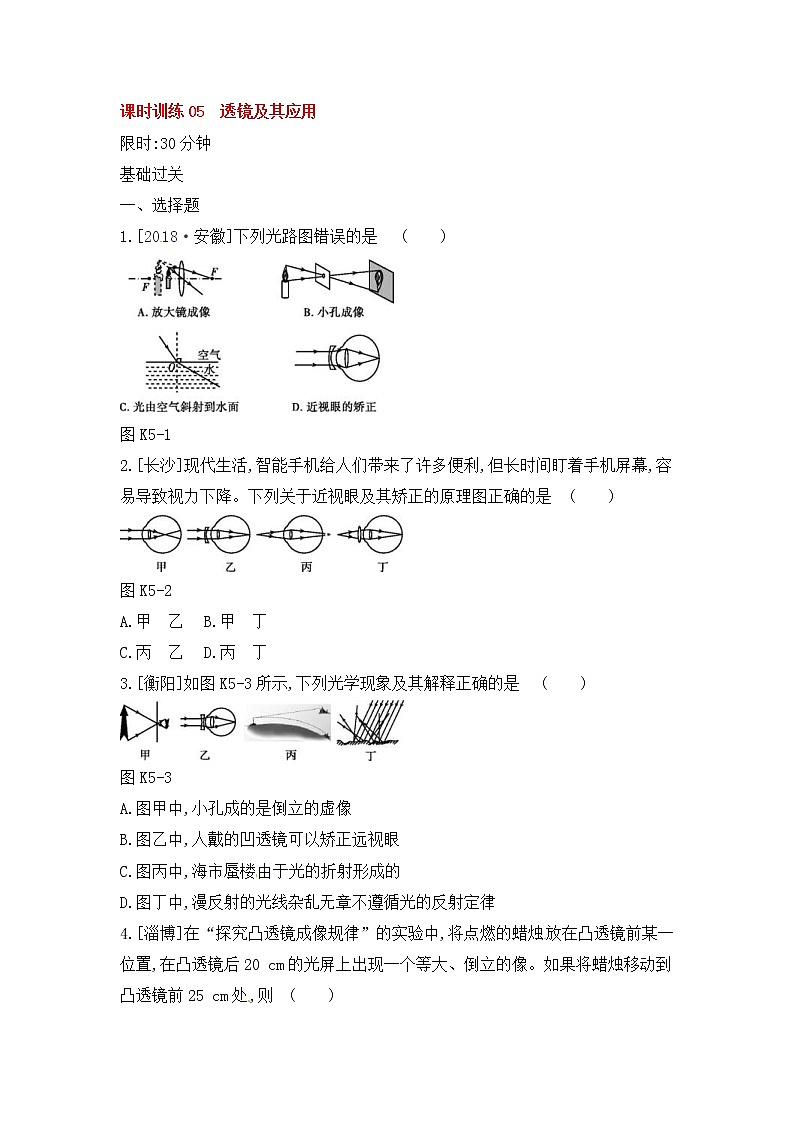

1.[2018·安徽]下列光路图错误的是( )
图K5-1
2.[长沙]现代生活,智能手机给人们带来了许多便利,但长时间盯着手机屏幕,容易导致视力下降。下列关于近视眼及其矫正的原理图正确的是( )
图K5-2
A.甲 乙B.甲 丁
C.丙 乙D.丙 丁
3.[衡阳]如图K5-3所示,下列光学现象及其解释正确的是( )
图K5-3
A.图甲中,小孔成的是倒立的虚像
B.图乙中,人戴的凹透镜可以矫正远视眼
C.图丙中,海市蜃楼由于光的折射形成的
D.图丁中,漫反射的光线杂乱无章不遵循光的反射定律
4.[淄博]在“探究凸透镜成像规律”的实验中,将点燃的蜡烛放在凸透镜前某一位置,在凸透镜后20 cm的光屏上出现一个等大、倒立的像。如果将蜡烛移动到凸透镜前25 cm处,则( )
A.光屏上会出现倒立、放大的实像
B.将光屏靠近凸透镜一段距离,光屏上会出现倒立、缩小的实像
C.将光屏远离凸透镜一段距离,光屏上会出现倒立、放大的实像
D.无论怎样移动光屏,光屏上均找不到像
5.[咸宁]一凸透镜的焦距为15 cm,将点燃的蜡烛从离凸透镜40 cm处沿主光轴移到20 cm处的过程中,像的大小和像距的变化情况是( )
A.像变大,像距变大B.像变小,像距变小
C.像变大,像距变小D.像变小,像距变大

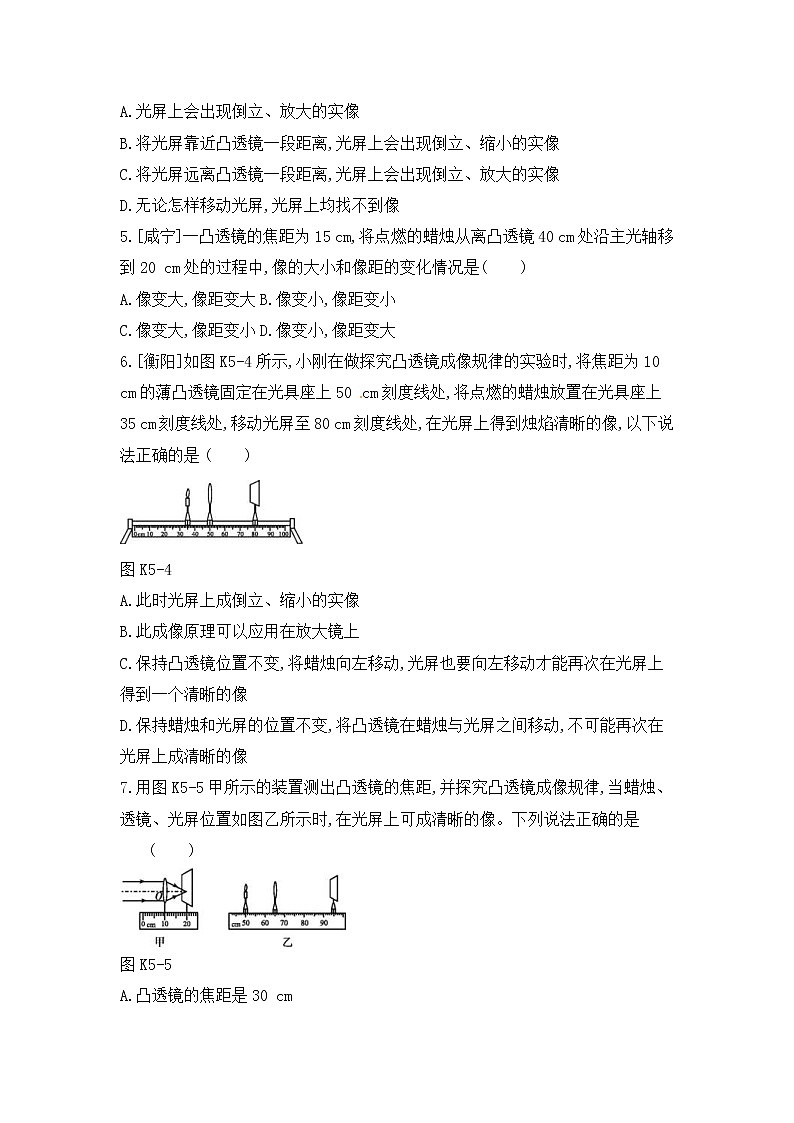

6.[衡阳]如图K5-4所示,小刚在做探究凸透镜成像规律的实验时,将焦距为10 cm的薄凸透镜固定在光具座上50 cm刻度线处,将点燃的蜡烛放置在光具座上35 cm刻度线处,移动光屏至80 cm刻度线处,在光屏上得到烛焰清晰的像,以下说法正确的是( )
图K5-4
A.此时光屏上成倒立、缩小的实像
B.此成像原理可以应用在放大镜上
C.保持凸透镜位置不变,将蜡烛向左移动,光屏也要向左移动才能再次在光屏上得到一个清晰的像
D.保持蜡烛和光屏的位置不变,将凸透镜在蜡烛与光屏之间移动,不可能再次在光屏上成清晰的像
7.用图K5-5甲所示的装置测出凸透镜的焦距,并探究凸透镜成像规律,当蜡烛、透镜、光屏位置如图乙所示时,在光屏上可成清晰的像。下列说法正确的是( )
图K5-5
A.凸透镜的焦距是30 cm
B.图乙中烛焰成的是倒立、放大的像
C.照相机成像特点与图乙中所成像的特点相同
D.保持凸透镜、光屏位置不变,将蜡烛远离凸透镜,烛焰仍可在光屏上成清晰的像

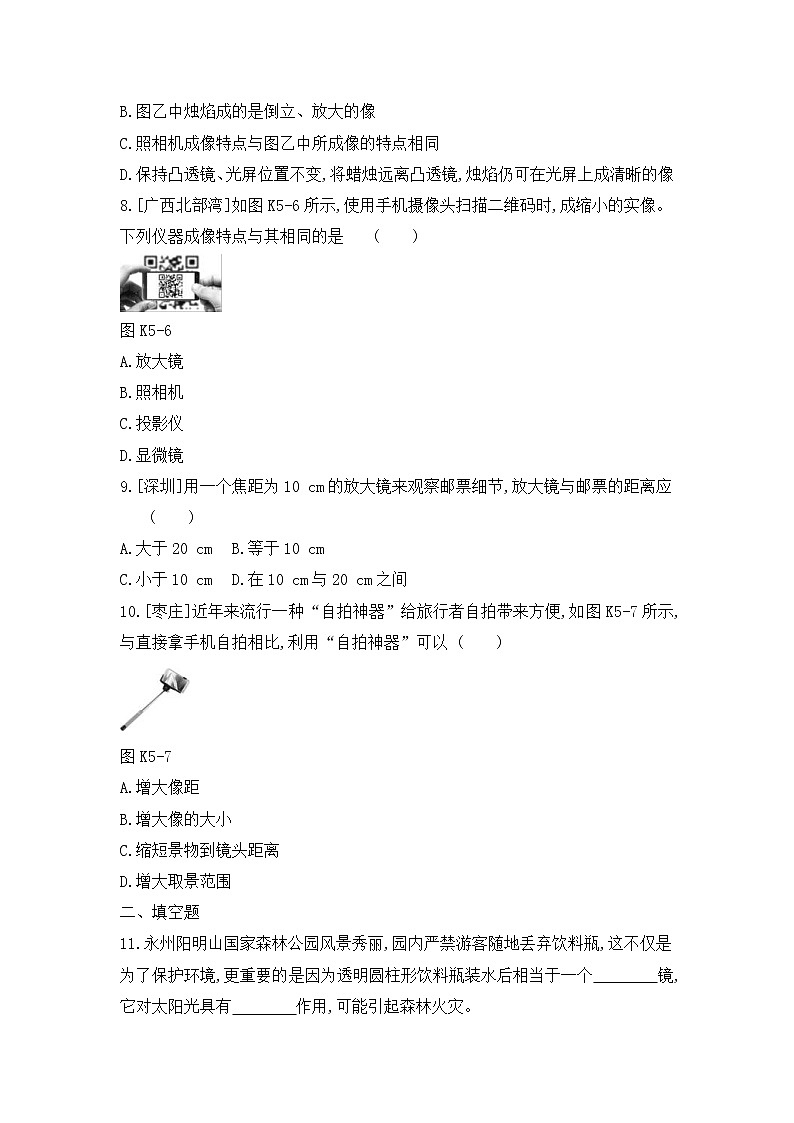

8.[广西北部湾]如图K5-6所示,使用手机摄像头扫描二维码时,成缩小的实像。下列仪器成像特点与其相同的是( )
图K5-6
A.放大镜
B.照相机
C.投影仪
D.显微镜
9.[深圳]用一个焦距为10 cm的放大镜来观察邮票细节,放大镜与邮票的距离应( )
A.大于20 cmB.等于10 cm
C.小于10 cmD.在10 cm与20 cm之间
10.[枣庄]近年来流行一种“自拍神器”给旅行者自拍带来方便,如图K5-7所示,与直接拿手机自拍相比,利用“自拍神器”可以( )
图K5-7
A.增大像距
B.增大像的大小
C.缩短景物到镜头距离
D.增大取景范围
二、填空题
11.永州阳明山国家森林公园风景秀丽,园内严禁游客随地丢弃饮料瓶,这不仅是为了保护环境,更重要的是因为透明圆柱形饮料瓶装水后相当于一个 镜,它对太阳光具有 作用,可能引起森林火灾。
12.[眉山]如图K5-8所示,小红同学在探究凸透镜成像规律的实验中,将焦距f=15 cm的凸透镜固定在光具座上50 cm刻度线处后,应将光屏向 (选填“左”或“右”)移动,才能在光屏上观察到烛焰清晰的 (选填“正立”或“倒立”)的像。
图K5-8
13.[达州]某同学在“探究凸透镜成像规律”的实验中,绘制了如图K5-9所示的图像(v表示像到凸透镜的距离,u表示物体到凸透镜的距离),用该凸透镜作放大镜使用时,被观察的物体到凸透镜的距离应在 m以内;把物体从距凸透镜5 cm处移动到距凸透镜20 cm处的过程中,像的大小将 (选填“变大”“变小”“先变小再变大”或“先变大再变小”)。
图K5-9
14.[呼和浩特]在玻璃板下放置一个用眼睛看不清楚的小物体,把一滴水滴在小物体正上方的玻璃板上,水滴就是一个放大镜,如果还看不清小物体,再拿一个凸透镜位于水滴正上方,调节凸透镜与水滴间的距离,就能看清玻璃板下的小物体。此时看到的是小物体的 (选填“正立”或“倒立”)、 (选填“放大”或“缩小”)的 (选填“实”或“虚”)像。这个组合与 (选填“望远镜”或“显微镜”)的原理相同。
三、作图题
15.[昆明]完成图K5-10中经过凸透镜后的两条光线。
图K5-10
16.[玉林]在图K5-11中画出与入射光线对应的折射光线。
图K5-11
四、实验探究题
17.[德州]小莉同学用焦距为10 cm的凸透镜做“探究凸透镜成像的规律”实验。
(1)实验过程中,当蜡烛与凸透镜的距离如图K5-12甲所示时,在光屏上可得到一个清晰的倒立、 的实像。若保持蜡烛和光屏位置不变,移动透镜至 cm刻度线处,光屏上能再次呈现清晰的像。
图K5-12
(2)如图乙所示,保持蜡烛位置不变,移动透镜至16 cm刻度线处,则人眼在 (选填“A”“B”或“C”)处能观察到蜡烛的像,像是图丙中的 (选填数字序号)。
(3)实验完成之后,小莉把自己的近视眼镜放在蜡烛与凸透镜之间,如图丁所示,光屏上原来清晰的像变得模糊了,若想在光屏上重新得到清晰的像,在不改变蜡烛和凸透镜位置的情况下,应将光屏 (选填“靠近”或“远离”)凸透镜。
能力培优
18.实验室备有甲、乙、丙三个凸透镜,三个实验小组分别用这三个凸透镜探究凸透镜成像规律,实验时,当蜡烛到透镜的距离都为12 cm时,甲、乙、丙三透镜分别成缩小的实像、放大的虚像、放大的实像,则这三个透镜的焦距f甲、f乙、f丙的大小关系为( )
A.f甲>f乙>f丙B.f乙>f丙>f甲
C.f乙>f甲>f丙D.f丙>f乙>f甲
19.[2018·包头]如图K5-13所示,将焦距为10 cm的凸透镜固定在光具座50 cm刻度线处,此时在光屏中心已成烛焰清晰的像,下列说法正确的是( )
图K5-13
A.此时烛焰在光屏上的成像特点与投影仪成像特点相同
B.若蜡烛移至20 cm刻度线处,移动光屏,可在光屏上呈现烛焰清晰缩小的像
C.若蜡烛移至45 cm刻度线处,移动光屏,可在光屏上呈现烛焰清晰放大的像
D.在图示中的烛焰和凸透镜之间放一副近视眼镜,将光屏左移可再次承接到清晰的像
20.[泰安]在“探究凸透镜成像的规律”时,将点燃的蜡烛放在距凸透镜30 cm处,在透镜另一侧距离透镜16 cm处的光屏上得到烛焰清晰的像。则下列相关说法正确的是( )
①光屏上成倒立、放大的实像
②照相机是利用这一成像原理工作的
③该透镜的焦距f一定满足8 cm④将近视镜片放在蜡烛和凸透镜之间,要使光屏上出现清晰的像,光屏应靠近透镜
A.只有①和③B.只有②和④
C.只有②和③D.只有①和④
21.[宁波]为了探究眼的成像原理,小科自主研制了如图K5-14所示的实验装置。用水透镜模拟眼的晶状体,通过注水或抽水可改变水透镜凸度大小。光屏和水透镜固定在光具座如图所示的位置。点燃蜡烛后,调节水透镜凸度,直
至光屏上成一个清晰倒立、 (选填“放大”“等大”或“缩小”)的实像。若将点燃的蜡烛向左移动一小段距离,要使光屏上重新得到清晰的像,应对水透镜 (选填“注水”或“抽水”)。
图K5-14
22.[荆州]某同学在探究凸透镜成像规律时,如图K5-15甲所示,将凸透镜A固定在光具座上35 cm刻线处,将点燃的蜡烛放置在光具座上5 cm刻线处,移动光屏,使烛焰在光屏上成清晰的像。由凸透镜A成像中物距和像距的变化关系画出图像如图乙所示;接着他保持蜡烛在5 cm刻线处,将凸透镜A换成凸透镜B并保持位置在35 cm刻线处不变,移动光屏,使烛焰在光屏上成清晰的像,如图丙所示。
图K5-15
(1)请根据上述实验现象和凸透镜成像规律判断:凸透镜A的焦距是 cm,凸透镜A的焦距 (选填“大于”“小于”或“等于”)凸透镜B的焦距。
(2)在图甲中,保持凸透镜不动,把蜡烛向右移动5 cm,要想在光屏上再次得到清晰的像,应该把光屏向 (选填“左”或“右”)移动一段距离,像将 (选填“变大”“变小”或“不变”)。
(3)图丙所示的实验现象可以说明 (选填“照相机”“幻灯机”或“放大镜”)的成像特点;若将远视眼镜放在蜡烛与凸透镜之间,光屏上原来清晰的像变模糊了,若保持凸透镜和光屏的位置不动,应使蜡烛 (选填“靠近”或“远离”)凸透镜,则又能在光屏上看到烛焰清晰的像。
参考答案
1.C [解析] 放大镜成正立、放大的虚像,像是由折射光线的反向延长线相交得到的,故A正确,不符合题意。小孔成像是实际光线通过小孔时沿直线传播会聚成的实像,故B正确,不符合题意。光由空气斜射入水中时,折射光线应靠近法线,折射角应小于入射角,故C错误,符合题意。近视眼看远处物体时,物体“发出”的光通过晶状体折射后形成的像会落在视网膜的前方,导致看不清远处的物体;为使像成在视网膜上,应让光线发散一些,所以近视眼应戴凹透镜加以矫正,故D正确,不符合题意。
2.A [解析] 题图甲中,远处物体的像成在视网膜之前,是近视眼的成像原理;图丙中,近处物体的像成在视网膜之后,是远视眼的成像原理;近视眼要戴凹透镜进行矫正,图乙中戴的是凹透镜,图丁中戴的是凸透镜。故选A。
3.C [解析] 小孔成像成的是倒立的实像,A错误;戴凹透镜可以矫正近视眼,B错误;海市蜃楼是由于光通过密度不均匀的空气时发生折射形成的,C正确;镜面反射和漫反射均遵循光的反射定律,D错误。
4.B [解析] 光屏上出现倒立、等大的像,说明v=2f=20 cm,则f=10 cm;蜡烛移动到凸透镜前25 cm处,此时u>2f,成倒立、缩小的实像,则应有f5.A
6.C [解析] 根据题意可知,物距u=50 cm-35 cm=15 cm,像距v=80 cm-50 cm=30 cm,像距大于物距,且在光屏上成清晰的像,所以此时成倒立、放大的实像,此原理应用于投影仪等设备上,故A、B错误;保持凸透镜位置不变,将蜡烛向左移动,物距变大,像距将变小,要再次在光屏上成一个清晰的像,光屏应向左移动,故C正确;保持蜡烛和光屏的位置不变,将凸透镜在蜡烛与光屏之间移动,当物距等于30 cm,像距等于15 cm时,在光屏上可以得到一个清晰的像,故D错误。
7.B 8.B 9.C
10.D [解析] “自拍神器”拍照利用了凸透镜成实像的性质。凸透镜成实像时,物距变大,像和像距就都变小。利用“自拍神器”拍照与直接拿手机自拍相比,物距变大,像和像距都变小,这样做可以增大取景范围。故选D。
11.凸透 会聚
12.右 倒立
变小
[解析] 由题图可知,当物距u=10 cm时,像距v=10 cm,此时物体是在二倍焦距处成倒立、等大的实像,因此该凸透镜的焦距为5 cm=0.05 m,用该凸透镜当作放大镜观察物体时,应将被观察物体放在一倍焦距以内,才能看到物体放大的虚像,故被观察物体到凸透镜的距离应小于0.05 m;把物体从距凸透镜5 cm处移动到20 cm处时,即物体从焦点向远离凸透镜方向运动时,根据成实像时“物近像远像变大,物远像近像变小”的规律可知,像将靠近凸透镜,且变得越来越小。
14.正立 放大 虚 显微镜
15.如图所示
16.如图所示
17.(1)放大 40 (2)B 4 (3)远离
[解析] (1)由题图甲可知,物距为15 cm,大于一倍焦距小于二倍焦距,此时成倒立、放大的实像。根据光路的可逆性可得,当第二次的物距等于第一次的像距时,此时第二次的像距是第一次的物距,即第二次的物距为30 cm,故将凸透镜移动到40 cm刻度处。(2)由图乙可知,此时物距为6 cm,小于一倍焦距10 cm,成正立、放大的虚像,且物、像在透镜的同侧,故人眼应在B处才能看到烛焰正立、放大的虚像。(3)近视眼镜的镜片是凹透镜,对光线有发散作用,会使像延迟汇聚,即像距变大,故应将光屏远离凸透镜。
18.B 19.B
20.C [解析] 蜡烛距离凸透镜30 cm时,在透镜的另一侧16 cm处的光屏上得到一个清晰的像,此时物距大于像距,成倒立、缩小的实像,与照相机的成像原理相同,故①错误,②正确。此时蜡烛在二倍焦距以外,像在一倍焦距和二倍焦距之间,即30 cm>2f,2f>16 cm>f,解得8 cm21.缩小 抽水
[解析] 由题图可知,物距大于像距,并且能在光屏上成实像,所以物距一定是在二倍焦距之外,成倒立、缩小的实像。向左移动蜡烛,即物距变大,像距应该变小,光屏应该向左移动,才能在光屏上再次呈现到清晰的像,但若保持光屏和透镜位置不变,仍使得烛焰在光屏上成清晰的像,即需要让凸透镜的会聚能力减弱,让凸透镜的凸度变小,故应该向外抽水。
22.(1)10 小于 (2)右 变大 (3)幻灯机 靠近
[解析] (1)根据图乙可知,蜡烛成等大的实像时u=v=2f=20 cm,所以f=10 cm,即凸透镜A的焦距是10 cm。设凸透镜B的焦距为fB,由图丙知fB<30 cm<2fB,所以15 cm
