中考物理一轮复习第17讲《磁与电 电磁相互作用及应用》考点通关练习（含答案）
展开
这是一份中考物理一轮复习第17讲《磁与电 电磁相互作用及应用》考点通关练习（含答案），共8页。
1.（•成都）下列关于磁场的描述，正确的是（B）
A．磁感线是磁场中真实存在的曲线
B．磁体间的吸引或排斥作用是通过磁场实现的
C．磁体周围的磁感线从磁体S极发出，回到磁体N极
D．地磁的N极在地理北极附近，地磁的S极在地理的南极附近
2.（•成都）指南针是我国古代四大发明之一，其实质就是一个小磁针，它有N、S两极，使用时指南的那端是 S 极．指南针能够指南北是因为地球周围的空间存在着 地磁场 ．
3.（•成都）如图所示，小磁针在条形磁铁作用下处于静止状态．
①请你标出条形磁铁的南北极（用S、N表示）；②用箭头标出图中条形磁铁磁感线的方向．
解：
命题点2 安培定则应用
4.（•成都）如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管．闭合开关S，待弹簧测力计示数稳定后，将变阻器R的滑片缓慢向右移动，在此过程中下列说法正确的是（AC ）
A.电压表示数变小，电流表示数变大
B.电压表示数变大，电流表示数变小
C.弹簧测力计示数变小
D.弹簧测力计示数变大
5.（•成都）在“探究通电螺线管周围的磁场方向”的实验中，在螺线管附近放置了一枚小磁针，通电后小磁针静止时的指向如图所示．图中螺线管的左端为 N 极，小磁针的A端为 S 极．
6.（•成都）一个螺线管和一个小磁针放在桌面上，当开关S1闭合后，小磁计N极转向了右方，如图2所示，请完成下列要求：①用箭头标出小磁针处的磁感线的方向；②在括号内用“十“﹣”标出电源的正负极．
解：
7.（•成都）如图2所示，开关闭合．①请在图中标出通电螺线管的N、S极；②用箭头标出图中磁感线的方向．
答案：
8.（•成都） 标出图中通电螺线管和小磁针的南北极（用“S”和“N”表示）
解：
命题点3 电动机和发电机
9.（•成都）为缓解城市交通压力，近几年成都大力发展有轨交通，几条地铁线路己经开通运行，同时又在积极投建有轨电车，以取代部分用柴油机作动力的公交车．关于电车和柴油车，下列说法不正确的是（ B ）
A．电车电动机工作时利用了磁场对电流的作用
B．电车电动机能够将电能全部转化为机械能
C．一般情况下，电车电动机的效率比柴油机的效率高
D．电车对环境的污染比柴油车对坏境的污染小
10.（•成都）如图所示，为发电机的工作原理图，下列说法中正确的是（ B ）
A．发电机的基本原理是通电导体在磁场中受力的作用
B．发电机的基本原理是电磁感应
C．线圈在转动过程中，感应电流的大小不变
D．线圈在转动过程中，感应电流的方向不变
11.（•成都）如图所示的装置，当ab水平向外运动时，观察到电流表的指针向左偏转．关于接下来的实验，描述正确的是（ D ）
A．保持ab不动，电流表的指针向左偏转
B．使ab竖直向上运动，电流表的指针向左偏转
C．使ab水平向下运动，电流表的指针向右偏转
D．使ab水平向里运动，电流表的指针向右偏转
（•成都）关于图（甲）、（乙）所示的实验，下列说法正确的是( B )
A.甲可以研究通电导体在磁场中的受力情况
B.甲实验的过程中，其它形式能转化为电能
C.乙可以研究电磁感应现象
D.乙实验的过程中，其它形式能转化为电能
13.（•成都）学习电与磁的知识后，小阳同学知道了发电机发电是利用了电磁感应的原理．小阳用如图所示是实验装置探究产生电流的条件．闭合开关后，铜棒AB．灵敏电流表、开关、导线组成了闭合电路，当小阳让铜棒AB左右（填“上下”或“左右”）运动时，灵敏电流表的指针会发生偏转．
14.（•成都）发电机是利用电磁感应现象制成的．如图所示，闭合开关，当金属杆ab左右移动时，灵敏电流表的指针将偏转（填“偏转”或“不偏转”）．
15.（•成都）发电机是利用电磁感应现象制成的.要改变通电导线在磁场中的受力方向，可以通过改变电流方向或改变磁场方向来实现.
绿版练
A卷
1.（宜昌）下列说法正确的是（ C ）
A．地磁南极就是地理南极 B．磁感线在磁体周围真实存在
C．奥斯特实验说明通电导线周围存在磁场 D．电动机是利用电磁感应现象制成的
（•福建）如图所示的是条形磁体周围的磁感线分布图，在a、b、c、d四点中，磁场最强的是（A）
A．a点 B．b点 C．c点 D．d点
(•呼和浩特)如图所示，下列说法中错误的是（D）
A．这是模拟奥斯特实验的一个场景
B．图示实验说明了通电导线周围存在磁场
C．将电池正负极对调后，重新闭合电路，小磁针偏转方向改变
D．将图中导线断开，小磁针N极将指向地磁的北极
4.（.巴中）如图所示，闭合开关，滑片P向右移动，则螺线管（D）
左端为N级，磁性增强B．左端为N级，磁性减弱
C．左端为S级，磁性减弱D．左端为S级，磁性增强
5.（.乐山）如图所示的四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是（ B ）
① ② ③ ④
A.图①研究电磁感应现象
B.图②研究电磁铁磁性强弱与线圈匝数的关系
C.图③说明电动机原理
D.图④说明发电机原理
6.(•聊城)如图为直流电动机的基本构造示意图.以下相关的分析中正确的是（D）
A．电动机是利用电磁感应的原理工作的
B．电动机工作过程中，消耗的电能全部转化为机械能
C．使线圈连续不停地转动下去是靠电磁继电器来实现的
D．仅改变磁感线的方向可以改变线圈转动的方向
7.（·东营）科研人员研制的少儿“发电鞋”如图所示，鞋的内部安装了磁铁和线圈.当少儿走动时，会驱动磁性转子转动，线圈中产生电流，使得彩灯闪烁，提高了安全性.下列说法正确的是（C）
A.发电鞋是利用电流磁效应原理制成的 B.发电鞋工作时将电能转化为机械能
C.发电鞋是利用电磁感应原理制成的 D.发电鞋是利用通电线圈在磁场里受力转动制成的
8.（•百色）如图所示的司南是我国的四大发明之一，古文“论衡”中记载“司南之杓”（用途），投之于地，其柢（握柄）指南．司南静止时能指南北，说明地球周围存在磁场，司南的握柄应为该磁体的
S极．（填“N”或“S”）
9.（•泸州）小文设计了如图甲所示的实验来研究电磁现象，当他闭合开关S后，发现小磁针发生了偏转，这说明电流的周围存在着磁场，这一现象最早是由奥斯特（填“法拉第”、“奥斯特”或“安培”）发现的；接着小文又找来了一个小铁钉，把导线的一部分绕在上面，制成了一个电磁铁在电路乙中．当再次闭合开关S后，小磁针静止时N极的指向如图乙所示，据此他判断出b端是电源的正极（填“a”或“b”）
10.（.宜宾）磁场对通电导线有力的作用，其方向与电流方向和 磁场 方向有关；发电机利用了 电磁感应 的原理发电，将机械能转化为电能
11.（•泉州）如图所示，闭合开关，铁块、弹簧在图中位置静止，电磁铁的上端为N极（填“N”或“S”）；当滑动变阻器的滑片向右移动时，电流表示数将变大，弹簧的长度将变大．（填“变大”、“变小”或“不变”）
（•哈尔滨）如图，接通电源后，通电螺线管旁的条形磁铁向右偏，请标出通电螺线管中的电流方向和条形磁铁的N极．
解：
13.（•宿迁）如图，根据磁感线的方向，标出小磁针的N、S极，并在电源两端括号内标上电源正、负极．
解：
B卷
14.（.安徽）如图探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图．关于这个实验，下列说法正确的是（ C ）
A．当导体棒沿竖直方向上下运动时，灵敏电流计的指针发生偏转
B．当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转
C．当导体沿水平方向左右运动时，灵敏电流计的指针发生偏转
D．当导体沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转
15.（.武汉）.如图所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减小.下列判断正确的是（ A ）
A．开关S1闭合，滑片移到某一位置，电磁铁左端为N极
B．开关S2闭合，滑片向右移动，电磁铁磁性增强
C．开关S1和S2同时闭合，滑片向右移动，GMR的电阻变小
D．开关S1和S2同时闭合，滑片向左移动，指示灯变暗
16.（•黄冈）如图所示是某宾馆走廊灯的自动控制电路，走廊入口上方安装有反射式光电传感器，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻R0阻值减小，定值电阻R两端的电压增大，同时电磁铁磁性增强，工作电路接通，灯泡发光，图中电磁铁的上端是S极．
17.（•兰州）如图所示，请按要求连接电路，使得开关S闭合后，两个通电螺线管相互吸引；标出小磁针静止时的N极．
解：
1.（•成都）下列关于磁场的描述，正确的是（B）
A．磁感线是磁场中真实存在的曲线
B．磁体间的吸引或排斥作用是通过磁场实现的
C．磁体周围的磁感线从磁体S极发出，回到磁体N极
D．地磁的N极在地理北极附近，地磁的S极在地理的南极附近
2.（•成都）指南针是我国古代四大发明之一，其实质就是一个小磁针，它有N、S两极，使用时指南的那端是 S 极．指南针能够指南北是因为地球周围的空间存在着 地磁场 ．
3.（•成都）如图所示，小磁针在条形磁铁作用下处于静止状态．
①请你标出条形磁铁的南北极（用S、N表示）；②用箭头标出图中条形磁铁磁感线的方向．
解：
命题点2 安培定则应用
4.（•成都）如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管．闭合开关S，待弹簧测力计示数稳定后，将变阻器R的滑片缓慢向右移动，在此过程中下列说法正确的是（AC ）
A.电压表示数变小，电流表示数变大
B.电压表示数变大，电流表示数变小
C.弹簧测力计示数变小
D.弹簧测力计示数变大
5.（•成都）在“探究通电螺线管周围的磁场方向”的实验中，在螺线管附近放置了一枚小磁针，通电后小磁针静止时的指向如图所示．图中螺线管的左端为 N 极，小磁针的A端为 S 极．
6.（•成都）一个螺线管和一个小磁针放在桌面上，当开关S1闭合后，小磁计N极转向了右方，如图2所示，请完成下列要求：①用箭头标出小磁针处的磁感线的方向；②在括号内用“十“﹣”标出电源的正负极．
解：
7.（•成都）如图2所示，开关闭合．①请在图中标出通电螺线管的N、S极；②用箭头标出图中磁感线的方向．
答案：
8.（•成都） 标出图中通电螺线管和小磁针的南北极（用“S”和“N”表示）
解：
命题点3 电动机和发电机
9.（•成都）为缓解城市交通压力，近几年成都大力发展有轨交通，几条地铁线路己经开通运行，同时又在积极投建有轨电车，以取代部分用柴油机作动力的公交车．关于电车和柴油车，下列说法不正确的是（ B ）
A．电车电动机工作时利用了磁场对电流的作用
B．电车电动机能够将电能全部转化为机械能
C．一般情况下，电车电动机的效率比柴油机的效率高

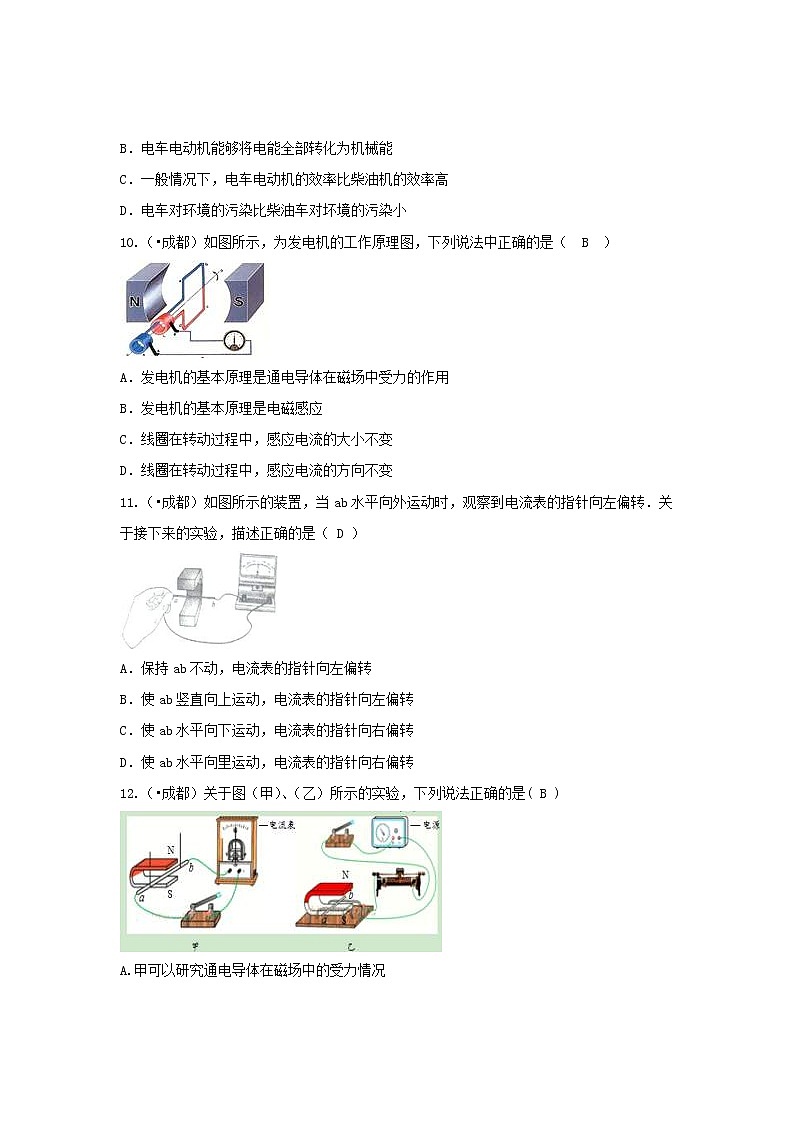

D．电车对环境的污染比柴油车对坏境的污染小
10.（•成都）如图所示，为发电机的工作原理图，下列说法中正确的是（ B ）
A．发电机的基本原理是通电导体在磁场中受力的作用
B．发电机的基本原理是电磁感应
C．线圈在转动过程中，感应电流的大小不变
D．线圈在转动过程中，感应电流的方向不变
11.（•成都）如图所示的装置，当ab水平向外运动时，观察到电流表的指针向左偏转．关于接下来的实验，描述正确的是（ D ）
A．保持ab不动，电流表的指针向左偏转
B．使ab竖直向上运动，电流表的指针向左偏转
C．使ab水平向下运动，电流表的指针向右偏转
D．使ab水平向里运动，电流表的指针向右偏转
（•成都）关于图（甲）、（乙）所示的实验，下列说法正确的是( B )
A.甲可以研究通电导体在磁场中的受力情况
B.甲实验的过程中，其它形式能转化为电能
C.乙可以研究电磁感应现象
D.乙实验的过程中，其它形式能转化为电能
13.（•成都）学习电与磁的知识后，小阳同学知道了发电机发电是利用了电磁感应的原理．小阳用如图所示是实验装置探究产生电流的条件．闭合开关后，铜棒AB．灵敏电流表、开关、导线组成了闭合电路，当小阳让铜棒AB左右（填“上下”或“左右”）运动时，灵敏电流表的指针会发生偏转．
14.（•成都）发电机是利用电磁感应现象制成的．如图所示，闭合开关，当金属杆ab左右移动时，灵敏电流表的指针将偏转（填“偏转”或“不偏转”）．
15.（•成都）发电机是利用电磁感应现象制成的.要改变通电导线在磁场中的受力方向，可以通过改变电流方向或改变磁场方向来实现.
绿版练
A卷
1.（宜昌）下列说法正确的是（ C ）
A．地磁南极就是地理南极 B．磁感线在磁体周围真实存在
C．奥斯特实验说明通电导线周围存在磁场 D．电动机是利用电磁感应现象制成的
（•福建）如图所示的是条形磁体周围的磁感线分布图，在a、b、c、d四点中，磁场最强的是（A）
A．a点 B．b点 C．c点 D．d点
(•呼和浩特)如图所示，下列说法中错误的是（D）
A．这是模拟奥斯特实验的一个场景
B．图示实验说明了通电导线周围存在磁场
C．将电池正负极对调后，重新闭合电路，小磁针偏转方向改变
D．将图中导线断开，小磁针N极将指向地磁的北极
4.（.巴中）如图所示，闭合开关，滑片P向右移动，则螺线管（D）
左端为N级，磁性增强B．左端为N级，磁性减弱
C．左端为S级，磁性减弱D．左端为S级，磁性增强
5.（.乐山）如图所示的四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是（ B ）
① ② ③ ④
A.图①研究电磁感应现象
B.图②研究电磁铁磁性强弱与线圈匝数的关系
C.图③说明电动机原理
D.图④说明发电机原理
6.(•聊城)如图为直流电动机的基本构造示意图.以下相关的分析中正确的是（D）
A．电动机是利用电磁感应的原理工作的
B．电动机工作过程中，消耗的电能全部转化为机械能
C．使线圈连续不停地转动下去是靠电磁继电器来实现的
D．仅改变磁感线的方向可以改变线圈转动的方向
7.（·东营）科研人员研制的少儿“发电鞋”如图所示，鞋的内部安装了磁铁和线圈.当少儿走动时，会驱动磁性转子转动，线圈中产生电流，使得彩灯闪烁，提高了安全性.下列说法正确的是（C）
A.发电鞋是利用电流磁效应原理制成的 B.发电鞋工作时将电能转化为机械能
C.发电鞋是利用电磁感应原理制成的 D.发电鞋是利用通电线圈在磁场里受力转动制成的
8.（•百色）如图所示的司南是我国的四大发明之一，古文“论衡”中记载“司南之杓”（用途），投之于地，其柢（握柄）指南．司南静止时能指南北，说明地球周围存在磁场，司南的握柄应为该磁体的
S极．（填“N”或“S”）
9.（•泸州）小文设计了如图甲所示的实验来研究电磁现象，当他闭合开关S后，发现小磁针发生了偏转，这说明电流的周围存在着磁场，这一现象最早是由奥斯特（填“法拉第”、“奥斯特”或“安培”）发现的；接着小文又找来了一个小铁钉，把导线的一部分绕在上面，制成了一个电磁铁在电路乙中．当再次闭合开关S后，小磁针静止时N极的指向如图乙所示，据此他判断出b端是电源的正极（填“a”或“b”）
10.（.宜宾）磁场对通电导线有力的作用，其方向与电流方向和 磁场 方向有关；发电机利用了 电磁感应 的原理发电，将机械能转化为电能
11.（•泉州）如图所示，闭合开关，铁块、弹簧在图中位置静止，电磁铁的上端为N极（填“N”或“S”）；当滑动变阻器的滑片向右移动时，电流表示数将变大，弹簧的长度将变大．（填“变大”、“变小”或“不变”）
（•哈尔滨）如图，接通电源后，通电螺线管旁的条形磁铁向右偏，请标出通电螺线管中的电流方向和条形磁铁的N极．
解：
13.（•宿迁）如图，根据磁感线的方向，标出小磁针的N、S极，并在电源两端括号内标上电源正、负极．
解：
B卷
14.（.安徽）如图探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图．关于这个实验，下列说法正确的是（ C ）
A．当导体棒沿竖直方向上下运动时，灵敏电流计的指针发生偏转
B．当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转
C．当导体沿水平方向左右运动时，灵敏电流计的指针发生偏转
D．当导体沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转
15.（.武汉）.如图所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减小.下列判断正确的是（ A ）
A．开关S1闭合，滑片移到某一位置，电磁铁左端为N极
B．开关S2闭合，滑片向右移动，电磁铁磁性增强
C．开关S1和S2同时闭合，滑片向右移动，GMR的电阻变小
D．开关S1和S2同时闭合，滑片向左移动，指示灯变暗
16.（•黄冈）如图所示是某宾馆走廊灯的自动控制电路，走廊入口上方安装有反射式光电传感器，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻R0阻值减小，定值电阻R两端的电压增大，同时电磁铁磁性增强，工作电路接通，灯泡发光，图中电磁铁的上端是S极．
17.（•兰州）如图所示，请按要求连接电路，使得开关S闭合后，两个通电螺线管相互吸引；标出小磁针静止时的N极．
解：
