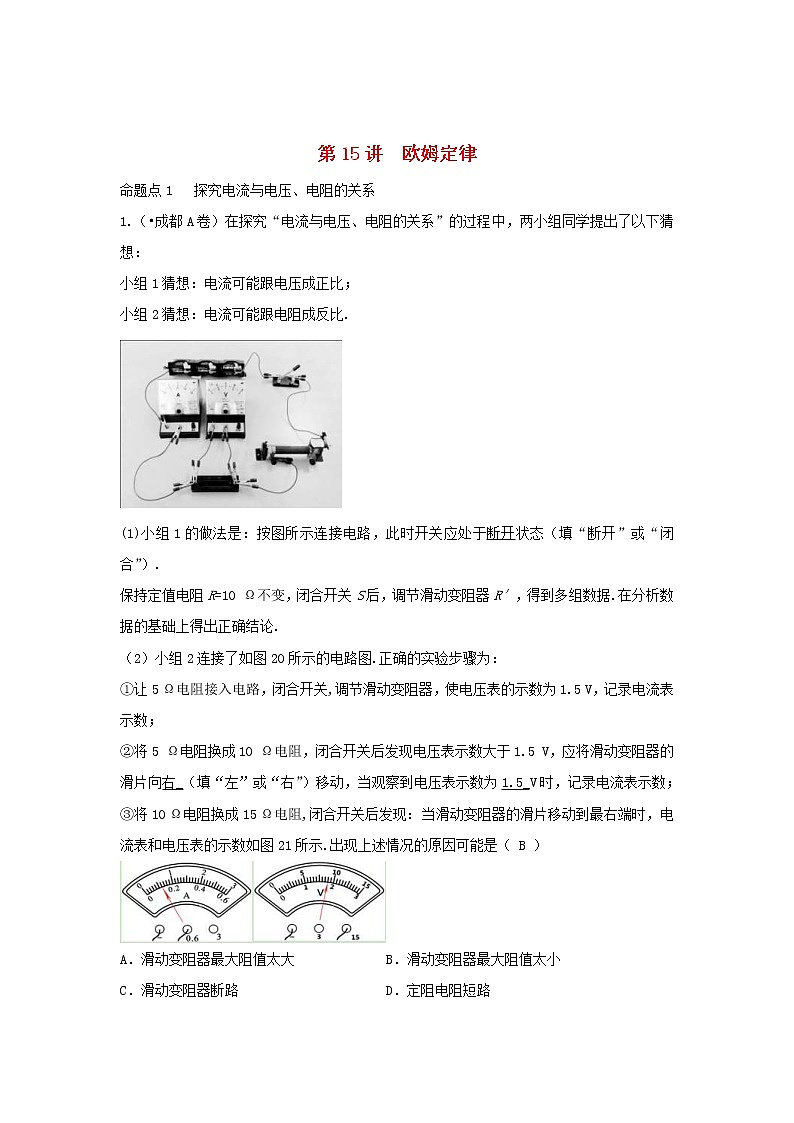

第15讲欧姆定律

命题点1 探究电流与电压、电阻的关系

1.（•成都A卷）在探究“电流与电压、电阻的关系”的过程中，两小组同学提出了以下猜想：

小组1猜想：电流可能跟电压成正比；

小组2猜想：电流可能跟电阻成反比.

(1)小组1的做法是：按图所示连接电路，此时开关应处于断开状态（填“断开”或“闭合”）.

保持定值电阻R=10 Ω不变，闭合开关S后，调节滑动变阻器R′，得到多组数据.在分析数据的基础上得出正确结论.

（2）小组2连接了如图20所示的电路图.正确的实验步骤为：

①让5 Ω电阻接入电路，闭合开关,调节滑动变阻器，使电压表的示数为1.5 V，记录电流表示数；

②将5 Ω电阻换成10 Ω电阻，闭合开关后发现电压表示数大于1.5 V，应将滑动变阻器的滑片向右_（填“左”或“右”）移动，当观察到电压表示数为1.5_V时，记录电流表示数；

③将10 Ω电阻换成15 Ω电阻,闭合开关后发现：当滑动变阻器的滑片移动到最右端时，电流表和电压表的示数如图21所示.出现上述情况的原因可能是（ B ）

A．滑动变阻器最大阻值太大 B．滑动变阻器最大阻值太小

C．滑动变阻器断路 D．定阻电阻短路

命题点2 欧姆定律的应用

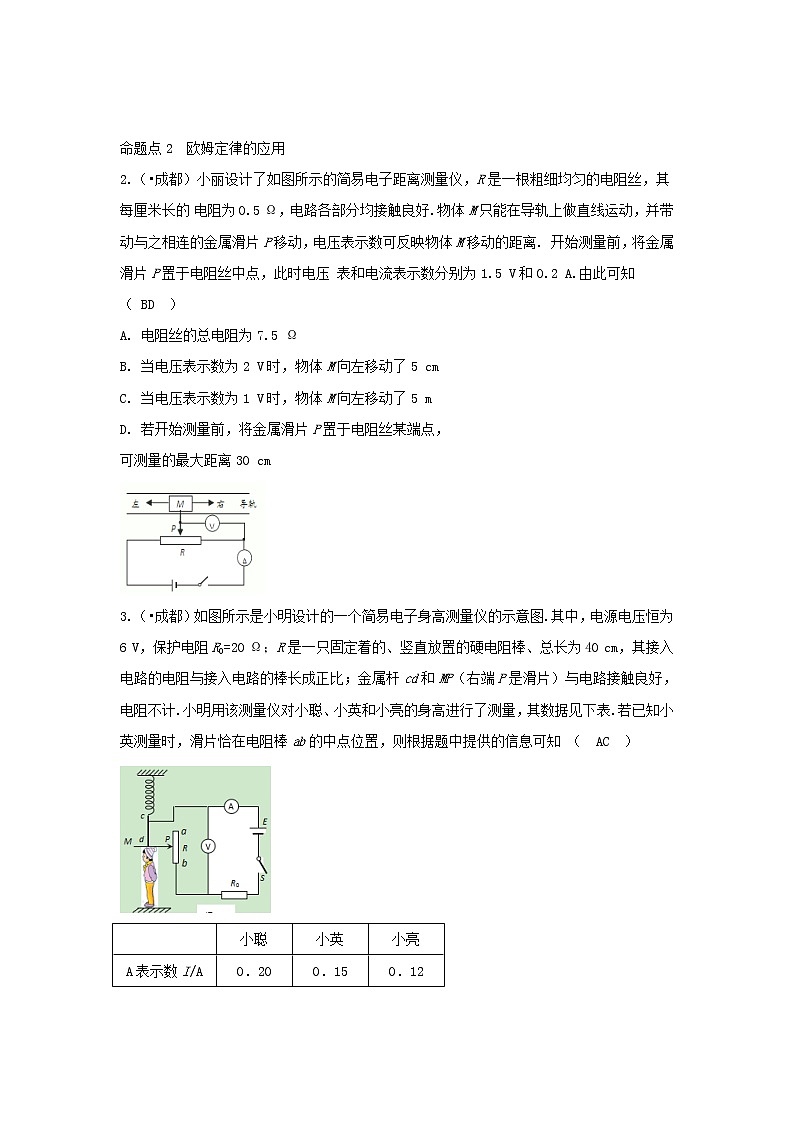

2.（•成都）小丽设计了如图所示的简易电子距离测量仪，R是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5 Ω，电路各部分均接触良好.物体M只能在导轨上做直线运动，并带动与之相连的金属滑片P移动，电压表示数可反映物体M移动的距离. 开始测量前，将金属滑片P置于电阻丝中点，此时电压表和电流表示数分别为1.5 V和0.2 A.由此可知（ BD ）

A. 电阻丝的总电阻为7.5 Ω

B. 当电压表示数为2 V时，物体M向左移动了5 cm

C. 当电压表示数为1 V时，物体M向左移动了5 m

D. 若开始测量前，将金属滑片P置于电阻丝某端点，

可测量的最大距离30 cm

（•成都）如图所示是小明设计的一个简易电子身高测量仪的示意图.其中，电源电压恒为6 V，保护电阻R0=20 Ω；R是一只固定着的、竖直放置的硬电阻棒、总长为40 cm，其接入电路的电阻与接入电路的棒长成正比；金属杆cd和MP（右端P是滑片）与电路接触良好，电阻不计.小明用该测量仪对小聪、小英和小亮的身高进行了测量，其数据见下表.若已知小英测量时，滑片恰在电阻棒ab的中点位置，则根据题中提供的信息可知（ AC ）

	小聪	小英	小亮
A表示数I/A	0．20	0．15	0．12
V表示数U/V	2．0	3．0	3．6
身高h/m		1．6

A.电阻棒的总电阻是40 Ω

B．小聪的身高是1．7 m，小亮的身高是1．5 m

C．小聪的身高是1．5 m，小亮的身高是1．7 m

D．理论讲，该测量仪的身高测量范围是1．2~1．8m

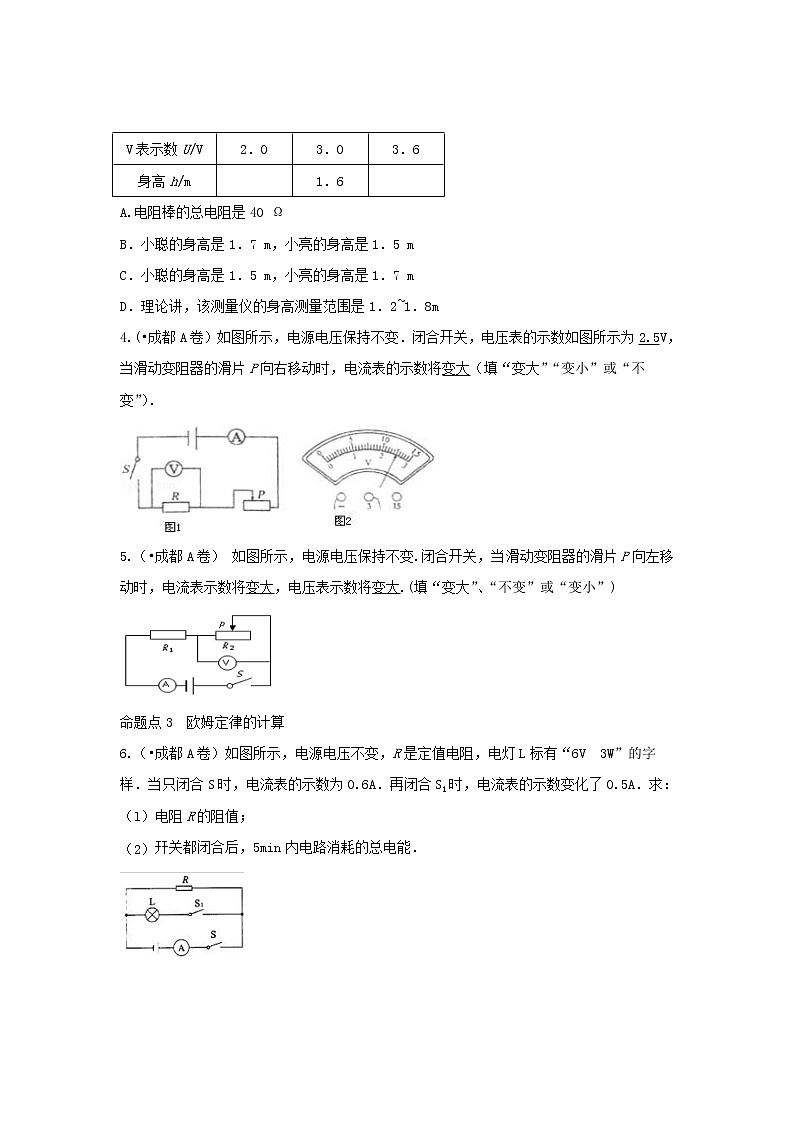

4.(•成都A卷）如图所示，电源电压保持不变．闭合开关，电压表的示数如图所示为2.5V，当滑动变阻器的滑片P向右移动时，电流表的示数将变大（填“变大”“变小”或“不变”）．

5.（•成都A卷）如图所示，电源电压保持不变.闭合开关，当滑动变阻器的滑片P向左移动时，电流表示数将变大，电压表示数将变大.(填“变大”、“不变”或“变小”)

命题点3 欧姆定律的计算

6.（•成都A卷）如图所示，电源电压不变，R是定值电阻，电灯L标有“6V 3W”的字样．当只闭合S时，电流表的示数为0.6A．再闭合S1时，电流表的示数变化了0.5A．求：

（l）电阻R的阻值；

（2）幵关都闭合后，5min内电路消耗的总电能．

解：（1）当只闭合S时，电路为R的简单电路，电流表测通过R的电流，由I=可得，电源的电压：

U=IRR=0.6A×R﹣﹣﹣﹣①

再闭合S1时，R与L并联，电流表测干路电流，通过R的电流不变，则电流表变化的示数即为通过L的电流IL=0.5A，由P=UI可得，灯泡的额定电流：IL额===0.5A=IL

此时灯泡两端的电压UL=UL额=6V，因并联电路中各支路两端的电压相等，所以，电源的电压U=UL=6V，

代入①式可得：R=10Ω；

（2）幵关都闭合后，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I=IR+IL=0.6A+0.5A=1.1A，

5min内电路消耗的总电能：W=UIt=6V×1.1A×5×60s=1980J

命题点4 测电阻

（•成都B卷）实验室备有下列器材：

A．待测定值电阻Rx：阻值在49~52 Ω之间

B．滑动变阻器：最大阻值见图25（甲）

C. 滑动变阻器：最大阻值见图25（乙）

D．定值电阻R0：阻值20 Ω

E．电压表V：测量范围0~3 V

F．电源E：电源电压恒为4.5 V

G．单刀双掷开关（双向开关）S及导线若干

为了较精确地测出待测电阻Rx的电阻，小明设计了图所示的电路.

(1)在小明设计的电路中，滑动变阻器应选C(填器材前面的序号字母).

(2)小明在实验中的主要操作步骤及记录的数据是：

Ⅰ．将开关S掷向1, 由b至a (填“a至b”或“b至a”）移动滑动变阻器的滑片P至某一位置，读出

V表的示数为2.5 V；

Ⅱ．保持滑动变阻器滑片P的位置不变，将开关S掷向2, 读出V表的示数为1.5 V.

根据小明的测量数据可以得到待测电阻的阻值Rx=50Ω.

绿版练

A卷

1.（•莆田）从欧姆定律可导出R=，下列说法正确的是（　D　）

A．当电压为0时，电阻为0 B．当电流增大2倍时，电阻减小2倍

C．当电压增大2倍时，电阻增大2倍 D．不管电压或电流如何变化，电阻不变

2.（•玉林）如图是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R的电阻值随酒精气体浓度的增大而减小，如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大，那么（D）

A．A表示数越大，V表示数越小 B．A表示数越小，V表示数越大

C．A表和V表示数均越小 D．A表和V表示数均越大

（·南昌）如图所示，已知R1=R2，当开关S1闭合、开关S掷到2时，电压表与电流表的示数分别为U1和I1，当开关S1断开、开关S由2掷到1的同时，将滑动变阻器的滑片移到最左端，电压表与电流表的示数分别为U2和I2，则以下判断正确的是（　B　）

U1＞U2 I1＞I2 B.U1＜U2 I1＞I2 C.U1=U2 I1＜I2 D.U1＜U2 I1＜I2

4.（•东营）如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为6V；将电压表、电流表的位置互换，当开关S1断开、S2闭合，电流表的示数为0.3A，则正确的是（B）

A．R1=8Ω B．R2=8Ω C．R1=20Ω D．R2=20Ω

5.（·达州）如图所示的电路中，电源电压不变，只闭合开关S1时，电压表V1与V2的示数之比为3：2，只闭合开关S2时，电压表V1与V2的示数之比为5：3，则R1与R2的电阻之比为（　A　）

A．4：3 B．2：3 C．3：5 D．5：3

6.（.雅安）如图所示的电路中, 电源电压6V 保持不变, 定值电阻R1 阻值为5Ω, 滑动变阻器R2

的最大阻值为20Ω.当开关S闭合, 滑片P 由b 端向a 端移动的过程中, 以下说法正确的是（ B ）

A. 电压表的示数减小, 电流表的示数减小 B. 电压表示数与电流表的示数之比不变

C. 当滑片移到中点时, 电压表示数为1V D. 当滑片移到a 端时, 电流表示数为0. 24A

7.（.绵阳）小红测电阻Rx的阻值，设计的电路如图所示，电源电压保持不变，其中R0是0～200Ω的滑动变阻器，R是未知固定电阻．她把开关S掷于a时，电压表读数为2.5 V，电流表读数为0.5 A；再把开关S掷于b，并调节R0，得到电压表读数减小0.7V，电流表读数增加0.4A．最后小红得到Rx的阻值为（　B　）

A．5Ω B．3Ω C．2Ω D．1.75Ω

8.（•淮安）如图所示电路中，电源电压为3V，闭合开关S后，电流表示数为0.4A，电压表示数为1V，则R1的阻值是2.5Ω，将滑动变阻器R1的滑片向右移动，电流表示数变大，电压表示数变小．

9.（.巴中）如图是甲、乙两导体的电流与电压关系图象，由图可得乙的电阻是20Ω，若把甲、乙两电阻串联在电路中，加在甲、乙两电阻上的电压之比U甲：U乙=　1：2.

10.（·郴州）如图所示，电源电压为9 V且保持不变，R1=30 Ω ，闭合开关后，电压表示数为3 V，则电阻R1两端的电压为 6 V，电流表的示数为0.2 A.

11.（.南充）.在如图示数的电路中，电源电压保持不变．开关S闭合后，滑片P在滑动变阻器R2的某两点之间滑动的过程中，电流表的示数变化范围是1A﹣2A，电压表的示数变化范围是4V﹣8V．则定值电阻R1=4Ω，电源电压U=12V．

12.（•长春）在“探究电流与电阻的关系”实验中，现有器材如下：电源（电压恒定但未知），四个定值电阻R1（5Ω）、R2（10Ω）、R3（15Ω）、R4（20Ω），标有“×Ω1A”的滑动变阻器（阻值模糊不清），电压表（可用量程：0～3V、0～15V），电流表（可用量程：0～0.6A），导线，开关．

（1）设计并正确连接如图甲所示的电路，把定值电阻R1接入图甲中的A、B两点之间，将滑动变阻器的滑片移到最右端，闭合开关，移动滑动变阻器的滑片，使电压表的示数为2V时，电流表的示数应为0.4A．
（2）分别用定值电阻R2、R3、R4依次替换R1，重复（1）的实验步骤．根据所得的四次试验数据绘制出I-R图象，如图乙所示．由图象可得出的结论是：在导体两端电压一定时，通过导体的电流与导体的电阻成反比．
（3）当使用定值电阻R4进行实验时，刚一闭合开关，就发现电压表示数恰好为2V，为了用以上四个定值电阻完成实验且确保电路安全，应控制A、B两点之间的电压在2V～3V范围内．
（4）在使用定值电阻R1和R4进行实验过程中，读取数据时，滑动变阻器消耗的电功率之比为4：1．

13.（•南宁）如图所示，甲是用“伏安法”测量未知电阻Rx的实物电路图．

（1）请用笔画线代替导线，将图甲中的实物电路连接完整．

（2）闭合开关前，应将滑动变阻器的滑片移到阻值最大处；闭合开关，发现电流表几乎无示数，电压表指针明显偏转，则出现的故障可能是Rx断路．
（3）排除故障后，闭合开关，当滑片移动到某位置时，电压表示数为2.4V，电流表示数如图乙所示，其读数为0.24A，则未知电阻Rx=10Ω．
（4）若实验中电压表损坏，利用其它的原有器材也能测出未知电阻Rx的阻值．实验电路如果丙所示（滑动变阻器最大阻值为R0，电源电压未知且不变），请将下列相关实验步骤补充完整：
①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数为I1；
②闭合开关S，将滑动变阻器的滑片P移到

b端，记录电流表示数I2；
③写出待测电阻的表达式，Rx=（用已知量和测量量符号表示）

B卷

14.（.泸州）如图所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当开关闭合后，滑动变阻器的滑片P由b端向a端滑动的过程中，下列说法正确的是（　B　）

A．电压表示数变小，电压表与电流表示数的乘积变小

B．电压表示数变大，电压表与电流表示数的比值不变

C．电流表示数变小，电压表与电流表示数的比值变大

D．电流表示数变大，电压表与电流表示数的乘积不变

15.（•通辽）张华同学在“探究通过导体的电流与其两端电压的关系”的实验时，将记录的实验数据通过整理作出了如图所示的图象．分析图象得出的下列说法中错误的是（　D　）

A．通过导体A的电流与其两端的电压成正比

B．导体A和B的电阻之比为1：2

C．当在导体B的两端加上1V的电压时，通过导体B的电流为0.1A

D．将导体A和B串联时通过A的电流为0.4 A，则导体B两端电压为2V

16.（•北海）如图所示，电源电压为9V，R0=60Ω，滑动变阻器R的规格为“50Ω 2A”，电流表的量程为“0-0.6A”，小灯泡标有“6V 3W”字样．不考虑灯丝电阻变化，并保证电路安全，则当开关S闭合，S1、S2断开，滑动变阻器连入电路中阻值最小时，灯与滑动变阻器两端的电压之比是2：1；当开关S、S1、S2都闭合且电路消耗的总功率最大时，滑动变阻器连入电路中的阻值是20Ω．

17.(·泉州)如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器．闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则R0的阻值为10Ω，电源电压为12V.

18.（•厦门）如图所示，电源电压保持不变，R1=10Ω．当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图线段AB表示．求：

（１）电源电压

（2）滑片P滑到ab中点时电压表的示数

解：（1）由图示电路图可知，当滑片在b端时只有R1接入电路，此时电路电流最大，
由U-I图象可知，电路中最大电流为0.6A，由公式I=变形得电源电压：U=U1=IR1=0.6A×10Ω=6V；
（2）由图示电路图可知，滑片在a端时，滑动变阻器阻值全部接入电路，由U-I图象可知，此时电路电流I=0.2A，滑动变阻器两端电压U滑=4V，由公式I=变形可得滑动变阻器最大阻值：R2==20Ω，
滑片在ab中点时电路电流：I″==0.3A，
此时电压表得示数为：U=UV=U2′=I″×R2=0.3A××20Ω=3V．电压表变化范围2V~6V
