中考物理一轮复习小专题（五）动态电路（含答案）

这是一份中考物理一轮复习小专题（五）动态电路（含答案），共6页。试卷主要包含了8W，4A时，电压表的示数为1V，电源电压．等内容，欢迎下载使用。

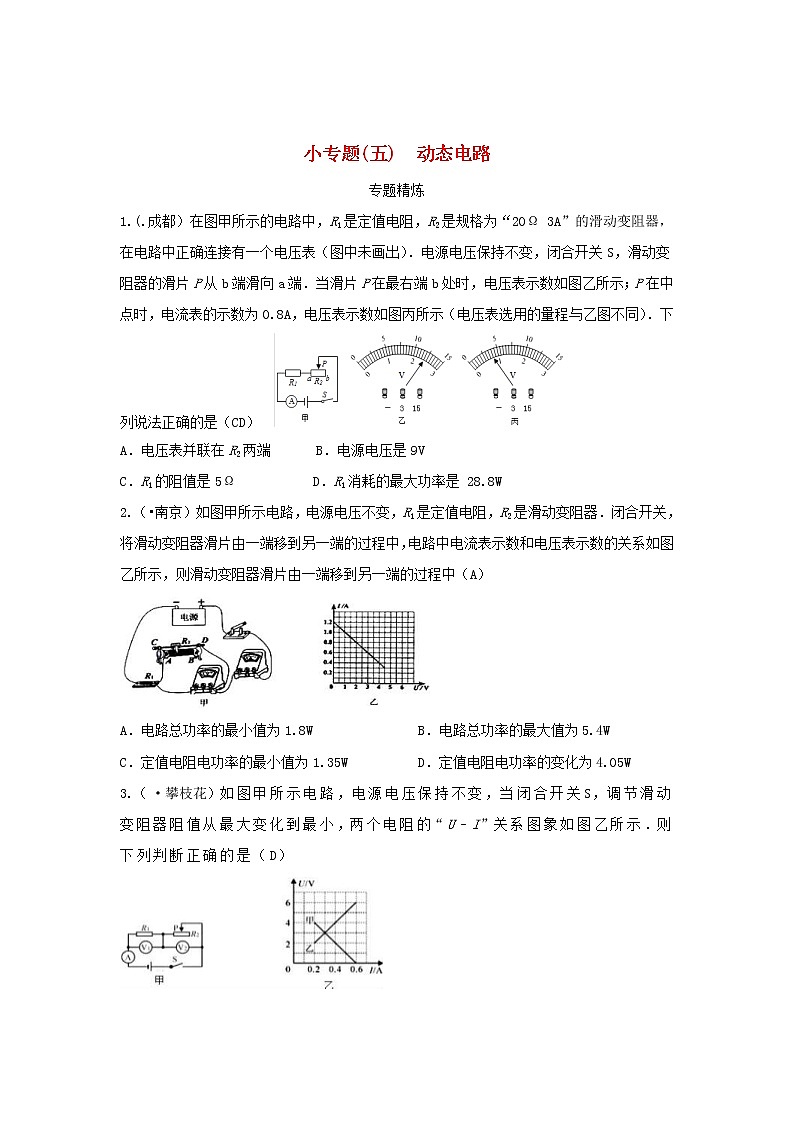

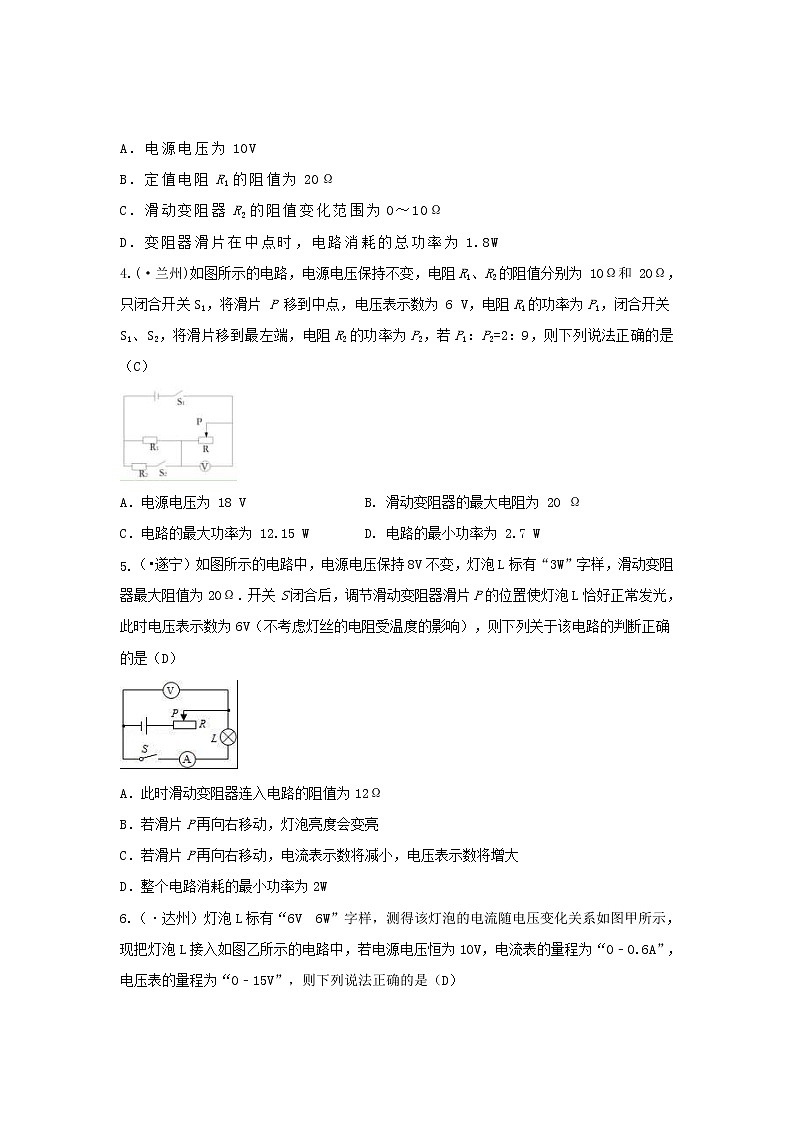

小专题(五)　动态电路专题精炼1.(.成都）在图甲所示的电路中，R1是定值电阻，R2是规格为“20Ω 3A”的滑动变阻器，在电路中正确连接有一个电压表（图中未画出）．电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b端滑向a端．当滑片P在最右端b处时，电压表示数如图乙所示；P在中点时，电流表的示数为0.8A，电压表示数如图丙所示（电压表选用的量程与乙图不同）．下列说法正确的是（CD）　A．电压表并联在R2两端     B．电源电压是9VC．R1的阻值是5Ω           D．R1消耗的最大功率是 28.8W2.（•南京）如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中（A）A．电路总功率的最小值为1.8W               B．电路总功率的最大值为5.4WC．定值电阻电功率的最小值为1.35W          D．定值电阻电功率的变化为4.05W3.（ ·攀枝花）如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图乙所示．则下列判断正确的是（D）A．电源电压为10VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电路消耗的总功率为1.8W4.(·兰州)如图所示的电路，电源电压保持不变，电阻R1、R2的阻值分别为 10Ω和 20Ω，只闭合开关S1，将滑片 P 移到中点，电压表示数为 6 V，电阻R1的功率为P1，闭合开关S1、S2，将滑片移到最左端，电阻R2的功率为P2，若P1：P2=2：9，则下列说法正确的是（C）A．电源电压为 18 V                 B. 滑动变阻器的最大电阻为 20 ΩC．电路的最大功率为 12.15 W        D. 电路的最小功率为 2.7 W    （•遂宁）如图所示的电路中，电源电压保持8V不变，灯泡L标有“3W”字样，滑动变阻器最大阻值为20Ω．开关S闭合后，调节滑动变阻器滑片P的位置使灯泡L恰好正常发光，此时电压表示数为6V（不考虑灯丝的电阻受温度的影响），则下列关于该电路的判断正确的是（D）A．此时滑动变阻器连入电路的阻值为12ΩB．若滑片P再向右移动，灯泡亮度会变亮C．若滑片P再向右移动，电流表示数将减小，电压表示数将增大D．整个电路消耗的最小功率为2W6.（·达州）灯泡L标有“6V  6W”字样，测得该灯泡的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，若电源电压恒为10V，电流表的量程为“0﹣0.6A”，电压表的量程为“0﹣15V”，则下列说法正确的是（D）A．灯泡L能正常发光，且电压表的示数为6VB．当电流表示数为0.4A时，电压表的示数为1VC．灯泡L的电阻值随电压表的示数的增大而增大D．为了保证电路安全，整个电路消耗的最大功率为6W7.（•自贡）在如图所示的电路中，电阻R1的阻值为10Ω，滑动变阻器R2标有“50Ω 2A”字样，电流表的量程选择“0～3A”．只闭合电键S1，电流表的示数为0.8安；再闭合S2，电流表的示数变化了0.4安．求：（1）电源电压．（2）电阻R2接入电路的阻值．（3）该电路的最大电功率．解：（1）只闭合电键S1时，电路为R1的简单电路，电流表测通过R1的电流，由I=可得，电源电压：U=I1R1=0.8A×10Ω=8V；（2）闭合电键S1后，再闭合S2时，R1与R2并联，电流表A测干路电流，因并联电路中各支路独立工作、互不影响，所以通过R1的电流不变，仍为0.8A，则电流表示数的变化量即为通过R2的电流，I2=0.4A，因并联电路中各支路两端的电压相等，所以，电阻R2接入电路的阻值：R2===20Ω；（3）当电流表的示数I=3A时，通过R2的电流：I2′=I﹣I1=3A﹣0.8A=2.2A，由于此时通过R2的电流大于其允许通过的最大电流2A，所以，电路的最大电流：I大=I1+I2大=0.8A+2A=2.8A，则电路的功率最大，P大=UI大=8V×2.8A=22.4W．8.（·广元）如图所示，滑动变阻器R2上标有“40Ω1A”字样，只闭合开关S1，将变阻器滑片P移到中点时，电流A1示数为0.2A，灯泡L的实际功率为1.6W；同时闭合开关S1、S2，且将变阻器滑片P移到a端时，灯泡正常发光，此时电流表A2的示数为0.1A．（电源电压不变，忽略湿度对灯泡电阻影响）则：（1）只闭合开关S1时，电压表示数是多少？电源电压是多少？（2）同时闭合开关S1、S2，且将变阻器滑片P移到a端时，电流表A1的示数是多少？灯泡L的额定功率是多少？解：（1）只闭合开关S1，将变阻器滑片P移到中点时，L与R2串联，电流表A1测电路中的电流，此时电压表被短路，示数为0V，由P=I2R可得，灯泡的电阻：RL===40Ω，因串联电路中总电阻等于各分电阻之和，所以，由I=可得，电源的电压：U=I（RL+R2）=0.2A×（40Ω+×40Ω）=12V；（2）同时闭合开关S1、S2，且将变阻器滑片P移到a端时，L与R1并联，电流表A1测干路电流，电流表A2测R1支路的电流，因并联电路中各支路两端的电压相等，所以，通过L的电流：IL===0.3A，因并联电路中干路电流等于各支路电流之和，所以，电流表A1的示数：I′=IL+I1=0.3A+0.2A=0.5A，灯泡的电功率即为额定功率：PL=UIL=12V×0.3A=3.6W．9.（·孝感）如图所示电路，电源电压保持不变，灯上标有“6 V  3 W”字样，当开关S1闭合、S2断开、滑动变阻器滑片P移到a端时，电压表的示数为2.4 V，电流表示数为0.3 A（灯泡灯丝电阻不随温度的变化而改变）.求：（1）滑动变阻器的最大阻值.（2）此时灯泡的实际功率.（3）电源电压.（4）当开关S1和S2都闭合、滑动变阻器的滑片P移到b端时，电路消耗的总功率.解：（1）当开关S1闭合，S2断开，滑动变阻器滑片P移至a端时, （2）（3）（4）当开关S1和S2都闭合、滑动变阻器滑片移至b端时，灯泡与滑动变阻器并联，且灯正常发光 10.（·咸宁）如图所示电路，电源电压U和小灯泡L电阻不变，R1、R2是定值电阻，当开关S闭合，S1、S2断开时，电压表示数为3 V，电流表的示数为0.1 A；当开关S、S2闭合，S1断开时，电流表的示数为0.6 A；电阻R2的电功率是3.6 W.求：（1）电阻R1的电阻值为30Ω，电源电压6V.（2）当开关S、S1闭合，S2断开时，电流10 s内通过电阻R1所产生的热量.（3）当开关S、S1、S2都闭合，小灯泡L正常发光，小灯泡L的额定电功率.解：（1）当开关S闭合，S1、S2断开时，电阻R1、R2和灯泡串联，电压表测量R1两端的电压，由得电阻R1的电阻值R1===30Ω此时电路的总电阻R===60Ω由串联电路电阻的关系可得R2=60Ω﹣30Ω﹣10Ω=20Ω当开关S、S2闭合，S1断开时，电阻R1和灯泡L断路，只有R2工作，由P=UI得电源电压U===6 V，电阻R2的电阻值R2===10Ω（2）当开关S、S1闭合，S2断开时，只有R1工作,电流10 s内通过电阻R1所产生的热量Q=t=×10 s=12J当开关S、S1、S2都闭合，电阻R1、R2和灯泡并联,小灯泡L的额定电功率PL===1.8 W
