中考物理一轮复习14《欧姆定律》试题（含答案）

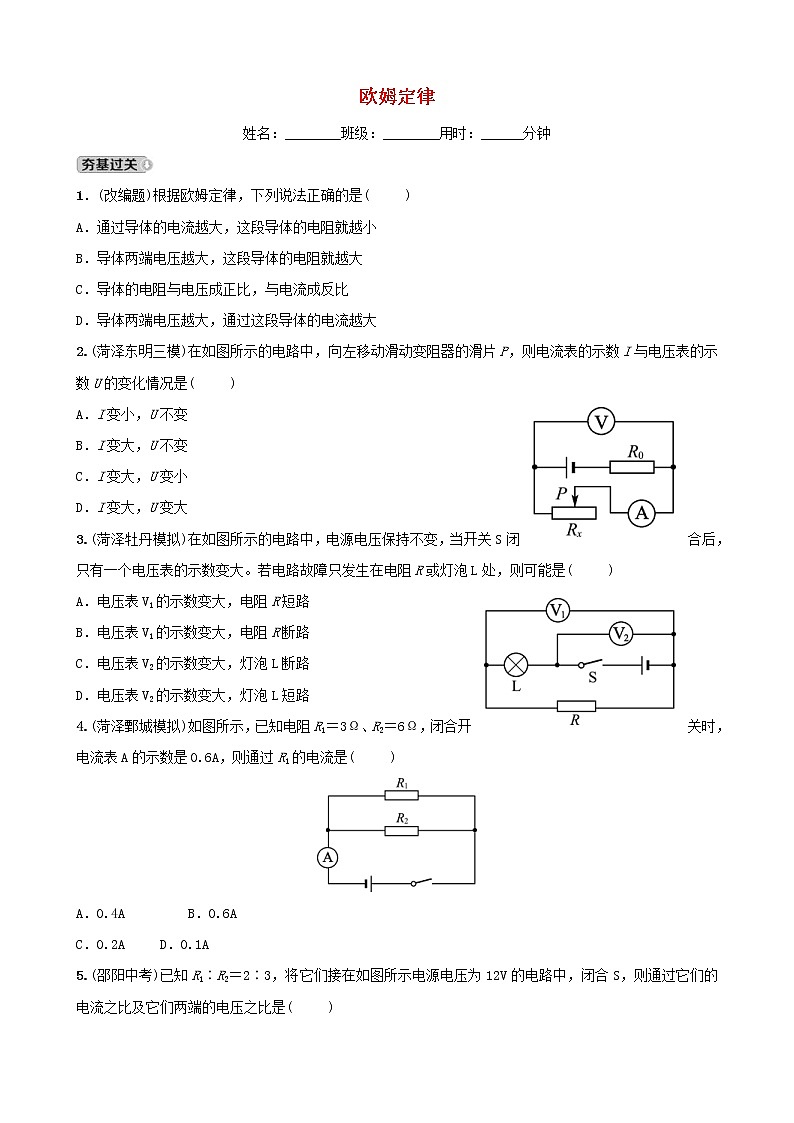

欧姆定律

姓名：________班级：________用时：______分钟

1．(改编题)根据欧姆定律，下列说法正确的是(     )

A．通过导体的电流越大，这段导体的电阻就越小

B．导体两端电压越大，这段导体的电阻就越大

C．导体的电阻与电压成正比，与电流成反比

D．导体两端电压越大，通过这段导体的电流越大

2.(菏泽东明三模)在如图所示的电路中，向左移动滑动变阻器的滑片P，则电流表的示数I与电压表的示数U的变化情况是(     )

A．I变小，U不变

B．I变大，U不变

C．I变大，U变小

D．I变大，U变大

3.(菏泽牡丹模拟)在如图所示的电路中，电源电压保持不变，当开关S闭合后，只有一个电压表的示数变大。若电路故障只发生在电阻R或灯泡L处，则可能是(     )

A．电压表V1的示数变大，电阻R短路

B．电压表V1的示数变大，电阻R断路

C．电压表V2的示数变大，灯泡L断路

D．电压表V2的示数变大，灯泡L短路

4.(菏泽鄄城模拟)如图所示，已知电阻R1＝3Ω、R2＝6Ω，闭合开关时，电流表A的示数是0.6A，则通过R1的电流是(     )

A．0.4A   B．0.6A

C．0.2A  D．0.1A

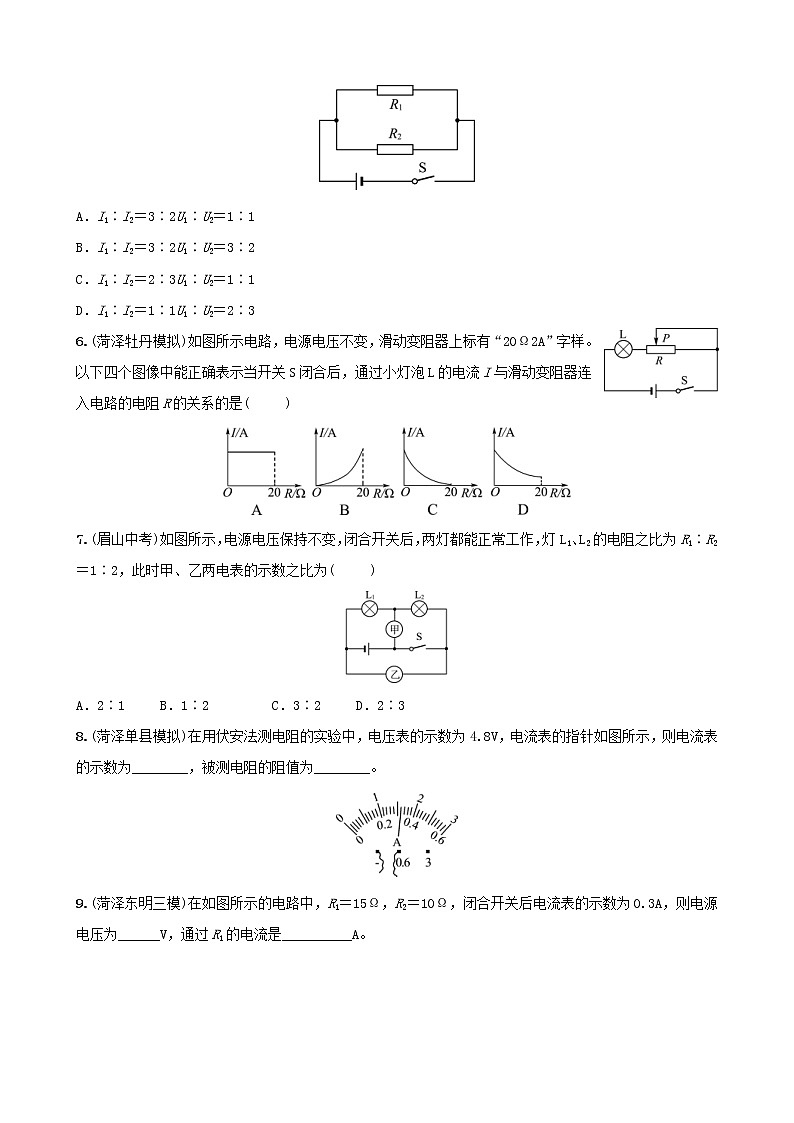

5.(邵阳中考)已知R1∶R2＝2∶3，将它们接在如图所示电源电压为12V的电路中，闭合S，则通过它们的电流之比及它们两端的电压之比是(     )

A．I1∶I2＝3∶2U1∶U2＝1∶1

B．I1∶I2＝3∶2U1∶U2＝3∶2

C．I1∶I2＝2∶3U1∶U2＝1∶1

D．I1∶I2＝1∶1U1∶U2＝2∶3

6.(菏泽牡丹模拟)如图所示电路，电源电压不变，滑动变阻器上标有“20Ω2A”字样。以下四个图像中能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是(     )

7.(眉山中考)如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1、L2的电阻之比为R1∶R2＝1∶2，此时甲、乙两电表的示数之比为(     )

A．2∶1  B．1∶2   C．3∶2  D．2∶3

8.(菏泽单县模拟)在用伏安法测电阻的实验中，电压表的示数为4.8V，电流表的指针如图所示，则电流表的示数为________，被测电阻的阻值为________。

9.(菏泽东明三模)在如图所示的电路中，R1＝15Ω，R2＝10Ω，闭合开关后电流表的示数为0.3A，则电源电压为______V，通过R1的电流是__________A。

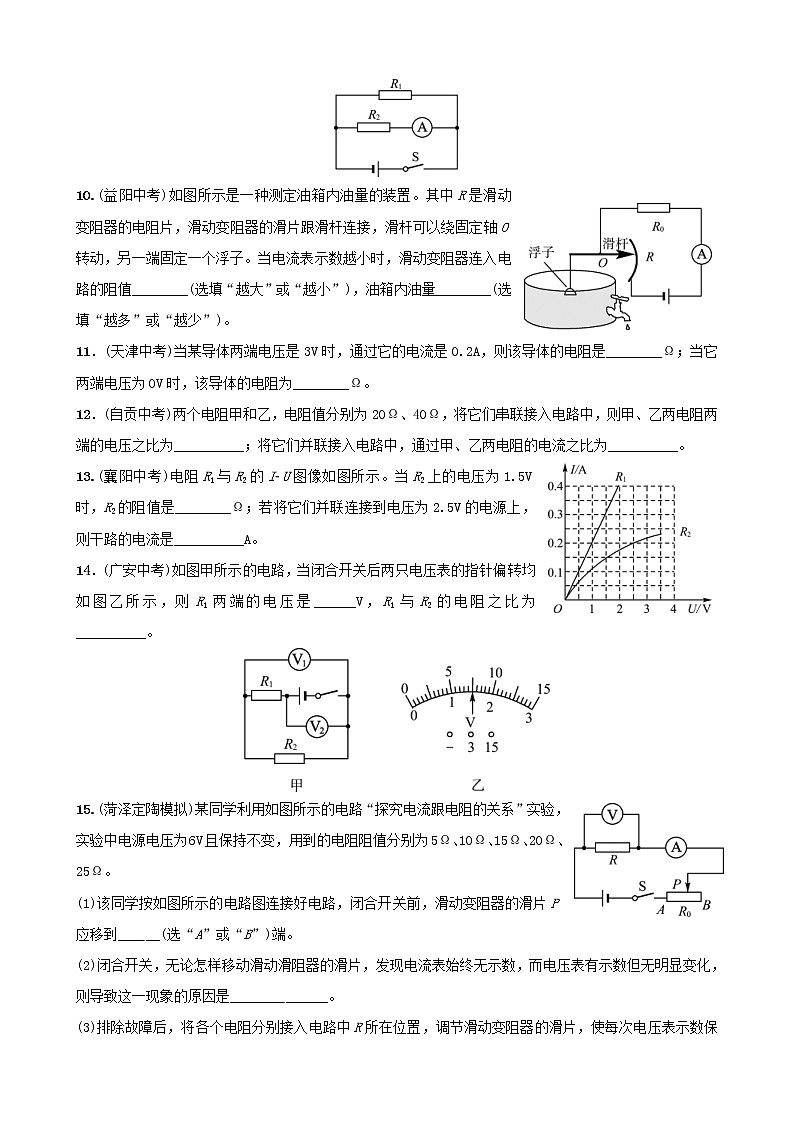

10.(益阳中考)如图所示是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子。当电流表示数越小时，滑动变阻器连入电路的阻值________(选填“越大”或“越小”)，油箱内油量________(选填“越多”或“越少”)。

11．(天津中考)当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是________Ω；当它两端电压为0V时，该导体的电阻为________Ω。

12．(自贡中考)两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，则甲、乙两电阻两端的电压之比为__________；将它们并联接入电路中，通过甲、乙两电阻的电流之比为__________。

13.(襄阳中考)电阻R1与R2的I­U图像如图所示。当R2上的电压为1.5V时，R2的阻值是________Ω；若将它们并联连接到电压为2.5V的电源上，则干路的电流是__________A。

14．(广安中考)如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1两端的电压是______V，R1与R2的电阻之比为__________。

15.(菏泽定陶模拟)某同学利用如图所示的电路“探究电流跟电阻的关系”实验，实验中电源电压为6V且保持不变，用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。

(1)该同学按如图所示的电路图连接好电路，闭合开关前，滑动变阻器的滑片P应移到______(选“A”或“B”)端。

(2)闭合开关，无论怎样移动滑动滑阻器的滑片，发现电流表始终无示数，而电压表有示数但无明显变化，则导致这一现象的原因是______________。

(3)排除故障后，将各个电阻分别接入电路中R所在位置，调节滑动变阻器的滑片，使每次电压表示数保持不变，将对应的电流表的示数记录在表格中，分析表中数据可以得出结论：保持电压不变时，电流与电阻成________关系。

16.(菏泽东明三模)物理兴趣小组在做“测量小灯泡的电阻”实验时，准备了以下器材：小灯泡(额定电压为2.5V)、电流表(0～0.6A，0～3A)、电压表(0～3V，0～15V)、开关、两节干电池、滑动变阻器、导线若干。如图甲为该小组连接的实物图。

(1)请指出实物图连接的两处错误。

①____________________________________；

②____________________________________。

(2)正确连接电路后，闭合开关，当滑动变阻器的滑片置于某位置时，电流表和电压表的示数如图乙、丙所示，电流表示数为____________A，则小灯泡电阻为__________Ω。(计算结果保留一位小数)

(3)改变滑动变阻器滑片的位置，记录下不同时刻的电压值和电流值，并计算出小灯泡在不同电压下的电阻值，数据处理表格如表所示，其中有一处是不恰当的，这一处是________________________，原因是____________________。

(4)该小组又利用这个电路测量小灯泡的额定功率，应调节滑动变阻器滑片使电压表示数为__________V，若此时电流表示数为0.25A，则小灯泡的额定功率为______________W。

17．(奉贤一模)如图所示，电源电压保持不变，电阻R1的阻值为30Ω。闭合开关S，电流表A1的示数为0.2A，电流表A2的示数为0.3A。求：

(1)电源电压U；

(2)电路的总电阻R。

18.(德阳中考)如图所示，电源的电压不变，闭合开关S，将滑动变阻器的滑片P向左端移动过程中，下列说法正确的是(     )

A．电流表A的示数减小，电压表V的示数增大

B．电流表A的示数增大，电压表V的示数减小

C．电流表A和电压表V的示数都减小

D．电流表A和电压表V的示数都增大

19.(改编题)为了测量电阻Rx的电阻值，小龙选择了一块已经调好的电流表，一个电阻值已知的定值电阻R0，一个符合要求的电源，以及两个开关S1和S2，并连接了部分实验电路，如图所示，请帮助小龙完成这个实验。

(1)请你添加一根导线完成如图所示的实验电路的连接；

(2)只闭合开关S1，读出电流表示数为I1；________，读出电流表示数为I2；

(3)写出电阻Rx的表达式为Rx＝________。

20．(菏泽鄄城模拟)如图所示的电路中，电源电压恒为30V，电阻R1为15Ω。同时闭合开关S1、S2时，电流表的示数为2.5A。求：

(1)通过电阻R1的电流；

(2)电阻R2的阻值。

参考答案

【夯基过关】

1．D2.C3.C4.A5.A6.D7.D

8．0.32A15Ω

9．30.2

10．越大越少

11．1515

12．1∶22∶1

13．100.7

14．64∶1

15．(1)B(2)电阻R断路(3)反比

16．(1)①电流表的正负接线柱接反了②滑动变阻器同时接了上面两个接线柱

(2)0.249.6

(3)计算小灯泡的平均电阻小灯泡的电阻受温度的影响，随温度的升高而增大，不能求电阻的平均值

(4)2.50.625

17．解：(1)电源电压：

U＝U1＝I1R1＝0.2A×30Ω＝6V。

(2)电路中总电流：

I＝I1＋I2＝0.2A＋0.3A＝0.5A，

根据欧姆定律可知，电路的总电阻：

R＝＝＝12Ω。

答：(1)电源电压为6V；

(2)电路的总电阻为12Ω。

【高分夺冠】

18．B

19．(1)如图所示

(2)再闭合S2

(3)R0

20．解：由电路图可知，同时闭合开关S1、S2时，R1与R2并联，电流表测干路电流。

(1)因并联电路中各支路两端的电压相等，

所以，通过电阻R1的电流：

I1＝＝＝2A；

(2)因并联电路中干路电流等于各支路电流之和，

所以，通过电阻R2的电流：

I2＝I－I1＝2.5A－2A＝0.5A，

则电阻R2的阻值：

R2＝＝＝60Ω。

答：(1)通过电阻R1的电流为2A；

(2)电阻R2的阻值为60Ω。
