中考物理一轮复习14《欧姆定律》中考真题演练（含答案）

欧姆定律

中考真题演练

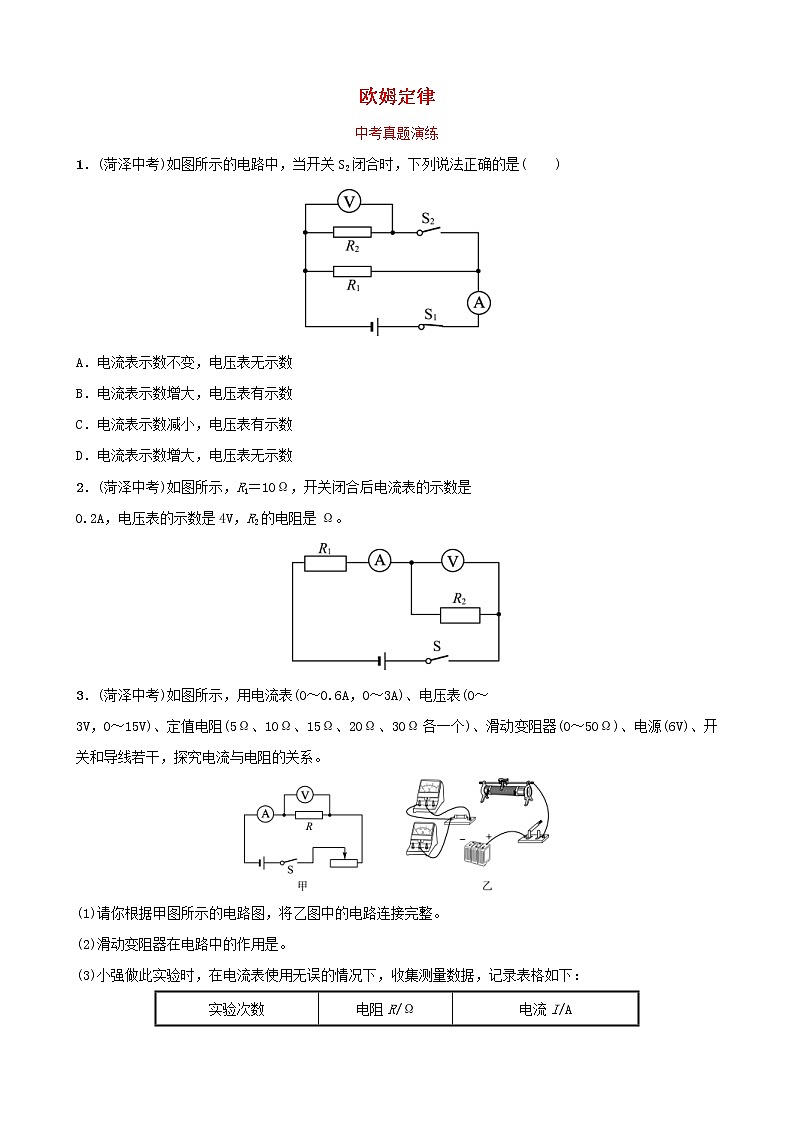

1．(菏泽中考)如图所示的电路中，当开关S2闭合时，下列说法正确的是(    )

A．电流表示数不变，电压表无示数

B．电流表示数增大，电压表有示数

C．电流表示数减小，电压表有示数

D．电流表示数增大，电压表无示数

2．(菏泽中考)如图所示，R1＝10Ω，开关闭合后电流表的示数是

0.2A，电压表的示数是4V，R2的电阻是Ω。

3．(菏泽中考)如图所示，用电流表(0～0.6A，0～3A)、电压表(0～

3V，0～15V)、定值电阻(5Ω、10Ω、15Ω、20Ω、30Ω各一个)、滑动变阻器(0～50Ω)、电源(6V)、开关和导线若干，探究电流与电阻的关系。

(1)请你根据甲图所示的电路图，将乙图中的电路连接完整。

(2)滑动变阻器在电路中的作用是。

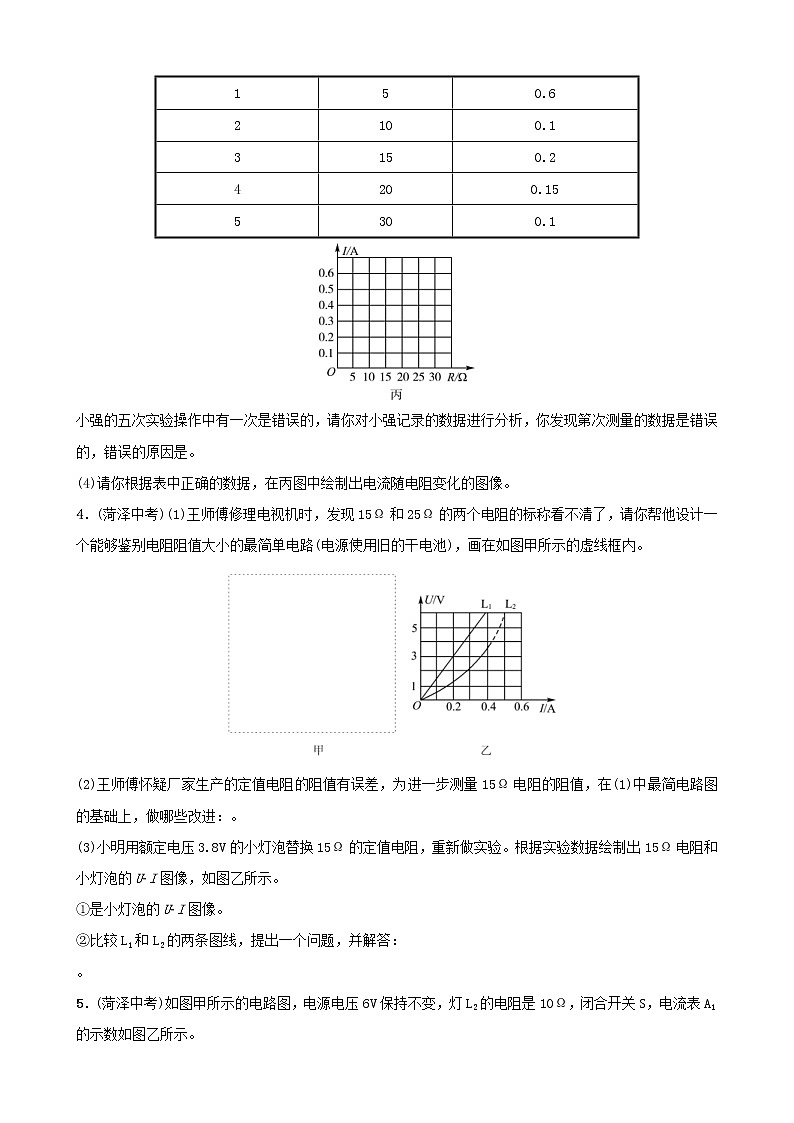

(3)小强做此实验时，在电流表使用无误的情况下，收集测量数据，记录表格如下：

小强的五次实验操作中有一次是错误的，请你对小强记录的数据进行分析，你发现第次测量的数据是错误的，错误的原因是。

(4)请你根据表中正确的数据，在丙图中绘制出电流随电阻变化的图像。

4．(菏泽中考)(1)王师傅修理电视机时，发现15Ω和25Ω的两个电阻的标称看不清了，请你帮他设计一个能够鉴别电阻阻值大小的最简单电路(电源使用旧的干电池)，画在如图甲所示的虚线框内。

(2)王师傅怀疑厂家生产的定值电阻的阻值有误差，为进一步测量15Ω电阻的阻值，在(1)中最简电路图的基础上，做哪些改进：。

(3)小明用额定电压3.8V的小灯泡替换15Ω的定值电阻，重新做实验。根据实验数据绘制出15Ω电阻和小灯泡的U­I图像，如图乙所示。

①是小灯泡的U­I图像。

②比较L1和L2的两条图线，提出一个问题，并解答：

。

5．(菏泽中考)如图甲所示的电路图，电源电压6V保持不变，灯L2的电阻是10Ω，闭合开关S，电流表A1的示数如图乙所示。

(1)灯泡L1和L2的连接方式是联。

(2)不考虑温度对灯丝电阻的影响，求：灯L1的阻值和电流表A的示数。

参考答案

1．B

2．20

3．(1)如图所示

(2)调整定值电阻两端的电压，使其保持不变

(3)2没有保持定值电阻两端的电压不变

(4)如图所示

4．(1)如图所示

(2)再在电阻两端并联一只电压表

(3)L2问题：小灯泡的U­I图像为什么不是一条直线？答：因为小灯泡的电阻会随着灯丝温度的增加而增大

5．(1)并

(2)解：灯L1的阻值：

R1＝＝＝12Ω，

通过L2的电流：

I2＝＝＝0.6A，

电流表A的示数：

I＝I1＋I2＝0.5A＋0.6A＝1.1A。

答：灯L1的阻值为12Ω；电流表A的示数为1.1A。
