中考物理一轮复习基础过关复习集训19《电流和电路》练习册（含答案）

这是一份中考物理一轮复习基础过关复习集训19《电流和电路》练习册（含答案），共9页。

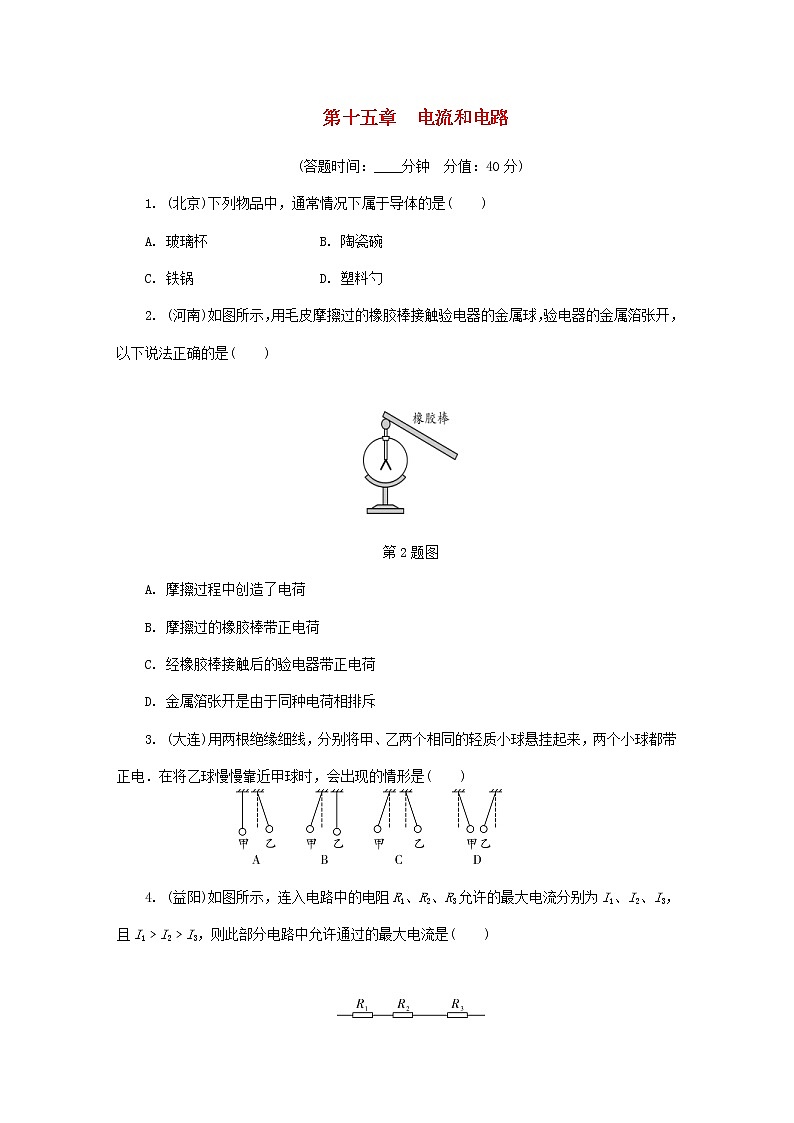

第十五章　电流和电路(答题时间：____分钟　分值：40分)1. (北京)下列物品中，通常情况下属于导体的是(　　)A. 玻璃杯                B. 陶瓷碗C. 铁锅                  D. 塑料勺2. (河南)如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔张开，以下说法正确的是(　　) 第2题图A. 摩擦过程中创造了电荷B. 摩擦过的橡胶棒带正电荷C. 经橡胶棒接触后的验电器带正电荷D. 金属箔张开是由于同种电荷相排斥3. (大连)用两根绝缘细线，分别将甲、乙两个相同的轻质小球悬挂起来，两个小球都带正电．在将乙球慢慢靠近甲球时，会出现的情形是(　　)             (益阳)如图所示，连入电路中的电阻R1、R2、R3允许的最大电流分别为I1、I2、I3，且I1﹥I2﹥I3，则此部分电路中允许通过的最大电流是(　　) 第4题图A. I1                      B. I2C. I3                      D. I1＋I2＋I3 5. (南宁二模)如图所示的电路中，属于串联电路的是(　　) (淄博)把两节干电池、两个开关、一个小灯泡、一个电动机连成如图所示的电路，与实物图对应的电路图是(　　) 第6题图          7. (济宁)如图所示的电路中，闭合开关时，下列说法正确的是(　　)　                         第7题图A. 两灯泡串联B. 开关只能控制灯L2C. 电流表测的是灯L1的电流D. 电流方向：从电流表到开关8. (荆州)如图所示电路，闭合开关S后，两灯均不发光．为检测电路故障，泽华做了以下操作：将一根导线两端分别接到a、b两点，发现灯L1亮，电流表有明显示数；将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零．则电路故障可能是(　　)第8题图A．灯L1断路  B．灯L2短路C．电流表断路  D．灯L2断路 (雅安)如图所示电路，下列说法正确的是(　　)第9题图A. 闭合开关S1、S3，断开开关S2时，灯L1、L2串联B. 闭合开关S2、断开开关S1、S3时，灯L1、L2并联C. 闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮D. 闭合开关S2、S3，断开开关S1时，灯L1不亮、L2亮10. (福建)为了提高行车的安全性，有的汽车装有日间行车灯，如图所示．当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮起．下列电路图中符合这一情况的是(　　)第10题图11.(绥化)金属、人体等是导体，导电性能好．塑料、橡胶等是________体，导电性能比较差．锗、硅导电性能介于导体和绝缘体之间，常常称做________．12. (河南)用丝绸摩擦玻璃棒，玻璃棒由于失去电子而带______电．如图所示，用这个玻璃棒靠近悬挂的气球，气球被推开，则气球带______电．第12题图 (齐齐哈尔)科技馆内有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根竖起，形成“怒发冲冠”的景象，如图所示．这是由于头发丝带________(选填“同种”或“异种”)电荷而互相________的结果．　　            　第13题图14. 如图所示，闭合开关S，电灯L1与L2的连接方式是________联；断开开关S，会发生的现象是________________；电路连接的不妥之处是____________________．第14题图15. 如图甲所示的电路，当开关S闭合后，电流表测量的是通过________(选填“电源”、“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的示数为________A.第15题图16. 根据电路图甲，将实物图乙连接完整(导线不交叉)．第16题图17.(扬州)如图所示，使用笔画线代替导线完成电路．要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉．第17题图18. (赤峰)(5分)如图所示，研究并联电路中干路电流与各支路电流的关系．第18题图(1)以笔画线代替导线，如图所示，按电路甲把实物图乙连接起来(导线不许交叉)．(2)连完电路后，闭合开关，三个电流表的示数如图丙所示，则的示数I1是________A.的示数I2是________A，的示数I是________A.(3)由上述三个电流的数值，可近似得出电流关系式为：______________________．
答 案1. C　【解析】玻璃杯、陶瓷碗、塑料勺通常情况下都属于绝缘体；铁锅是金属，属于导体．故选C.2. D　【解析】摩擦起电的实质是电荷的转移，没有创造电荷，A错误；与毛皮摩擦过的橡胶棒得到电子，带负电荷，B错误；带负电的橡胶棒接触验电器的金属球时，橡胶棒的电子转移到金属箔上，金属箔带负电荷，C错误；验电器的实质是同种电荷相互排斥，验电器的金属箔张开，D正确．故选D.3. C　【解析】由于两个小球都带正电，由电荷间的相互作用规律可知，同种电荷相互排斥，又由于两个小球间的作用力为相互作用力，力的大小是相等的，方向相反，两个小球的质量也相等，所以向外倾斜的角度是相同的，C符合实际情形．故选C.4. C　【解析】电路安全的原则是：电流与电压一般遵循“选小不选大”原则．同时要看清电路的连接方式，注意是串联还是并联，串联时电路中的电流处处相等，并联时各支路两端电压相等．由题图可知，电路是串联电路，串联时通过三个电阻的电流是一样大的，而各自允许的最大电流不同，根据“选小不选大”原则，故电路中最大电流为I3.故选C.5. A　【解析】A图是将两个灯泡依次连接起来的，电流只有一条路径，属于串联电路，符合题意；B、C、D中都是将两个灯泡并列连接起来的，电流有两条路径，属于并联电路，不符合题意．故选A.6. A　【解析】由实物图可以看出，开关S2在干路上，电动机与灯泡L并联，开关S1与电动机串联，控制电动机．故选A.7. C　【解析】由电路图可知，两灯泡并联，A错误；由电路图可知，开关在干路上控制整个电路，B错误；电流表串联在L1支路上，测通过灯L1的电流，C正确；电流的方向，从开关流向电流表，D错误．故选C.8. D　【解析】由图可知，两灯泡串联，闭合开关S后，两灯均不发光，可能是灯L1、灯L2或电流表断路．将一根导线两端分别接到a、b两点，发现灯L1亮，电流表有明显示数，说明灯L1完好，电流表未断路；将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零，说明L2断路；若灯L2短路，当将这根导线两端分别接到b、c两点时，两灯均不亮，但电流表示数会很大，因此不是灯L2短路．故选D.9. D　【解析】闭合开关S1、S3，断开开关S2时，灯L1、L2并联，A错误；闭合开关S2，断开开关Sl、S3时，灯L1、L2串联，B错误；闭合开关S1、S2，断开开关S3时，电源被短路，灯L1、L2都不亮，C错误；闭合开关S2、S3，断开开关S1时，灯L1被短路，L1不亮，但L2亮，D正确．故选D.10. D　【解析】根据题意，开关S1闭合，L1亮起，S2再闭合，L2亮起，说明两灯并联，S1在干路上控制整个电路，S2在支路上，控制L2，结合以上分析D选项的电路图符合题意．故选D.11. 绝缘　半导体　【解析】塑料、橡胶等不容易导电，属于绝缘体；导电能力介于导体和绝缘体之间的称为半导体，常被用来做二极管、三极管等．12. 正　正　【解析】用丝绸摩擦过的玻璃棒，因为失去电子而带正电；根据同种电荷相互排斥可判断出气球带正电．13. 同种　排斥　【解析】如题图所示，当人触摸“静电球”时，人是导体，头发丝将会带上同种电荷；根据同种电荷互相排斥的原理才会形成“怒发冲冠”的景象．14. 并　L1不发光，L2发光　开关对L2不起作用15. L2　 0.2816. 如答图所示第16题答图【解析】根据电流流向法，先从电源正极出发依次串联开关S1、开关S2、电铃回到电源负极，再把灯泡并联在开关S2和电铃两端，如答图所示．17. 如答图所示第17题答图【解析】两灯并联，开关控制干路，电流表测量干路电流，则开关和电流表均应接在干路中，如答图所示．18. (每空1分，共5分)(1) 如答图所示　(2)0.32　0.58　0.9　(3)I1＋I2＝I第18题答图【解析】(1)电流表测干路电流，测通过L1的电流，测通过L2的电流，注意电流表量程的选择，两支路并联，如答图所示；(2)、电流表选小量程的分度值为0.02 A，示数分别为0.32 A、0.58 A；电流表选大量程的分度值为0.1 A，读数为0.9 A；(3)比较三个电流大小的关系得出电流关系式为：I1＋I2＝I.
